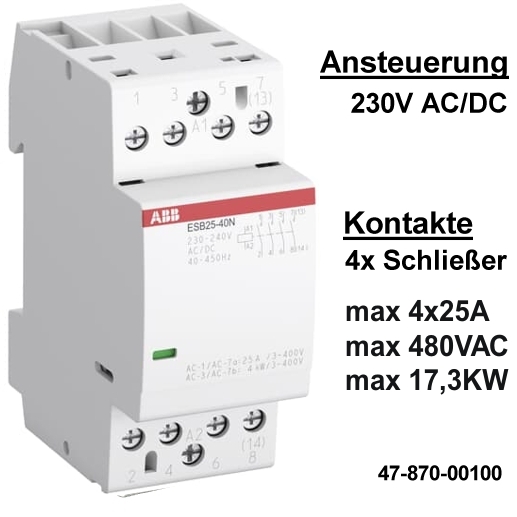

Relais Schütz 230V Spule 4xEIN Hutschiene 4x25A ABB ESB

230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm) Ersetzt u.a. auch ESB24-40 u.v.w.m.

Eigenschalten:

• Brummfreier Magnetantrieb, geräuscharmes Schalten
• Schaltstellungsanzeige
• hohe Schaltleistung und Lebensdauer
• integrierte Spulenbeschaltung
• Berührungsschutz
• Überspannungsschutz der Magnetspule bis 6kV
• Schnellbefestigung mit Rastschieber
• große Anschlüsse mit offenen Rahmenklemmen

Schaltkontakte:

• Anzahl Hauptkontakte Schließer: 4
• Anzahl Hauptkontakte Öffner:     0
• Anzahl Hilfskontakte Schließer:    0
• Anzahl Hilfskontakte Öffner:        0

Technische Daten:

• Spulenspannung: 230V AC oder DC
• Kontakte: 4S = 4xSchliesser (4xEin/Aus)
• Kontaktbelastbarkeit: 4x 25A Dauerstrom
• Maximale Betriebsspannung Kontakte: 480VAC
• Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen.
• Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :
•   AC1 = 230V: einphasig   5.8 kW   ( AC-1 = Pe )
•   AC1 = 400V: dreihasig  17,3 kW   ( AC-1 = Pe )
•   AC1 = 25A je Kontakt  ( AC-1 = Pe )
• Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes
•   AC3 = 230V: einphasig  9A je Kontakt = 1.3 kW   ( AC3-Pe )
•   AC3 = 400 V: dreiphasig 9A /  4,0 kW ( AC3-Pe )
• Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen
•   AC7a = 230V: einphasig  5,83 kW   ( AC7a Pe )
•   AC7a = 400 V: dreiphasig  17,3 kW ( AC7a-Pe )
•   AC7a = 25A je Kontakt  ( AC-7a = Ie )
• schalten ( AC7b ) Motorlasten für Haushaltsanwendungen
•   AC7b = 230V: einphasig  9A  je Kontakt 1,3KW ( AC7b Ie / Pe )
•   AC7b = 400 V: dreiphasig  9A je Kontakt 4,0 kW  AC7b Ie / Pe )
• Horse Power Leistung ( PS ) nach UL/CSA:
•    (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS
•    (220 ... 240 V AC) dreiphasig, Schließer 3Hp = 3PS
•    (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS
•    (440 ... 480 V AC) dreiphasig, Schließer 5Hp = 5PS
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsisolationsspannung (Ui): 500 V
• RoHS JA Folgt der EU Richtlinie 2011/65/EC
• Schraubklemmen:
• Anschlussmöglichkeit-Hauptstromkreis:
• Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm
• Mechanische Lebensdauer: 1.000.000 Zyklus
• Temperatureinsatzbereich: -25...+55°C
• Schutzart: IP20
• Verschmutzungsgrad: 3

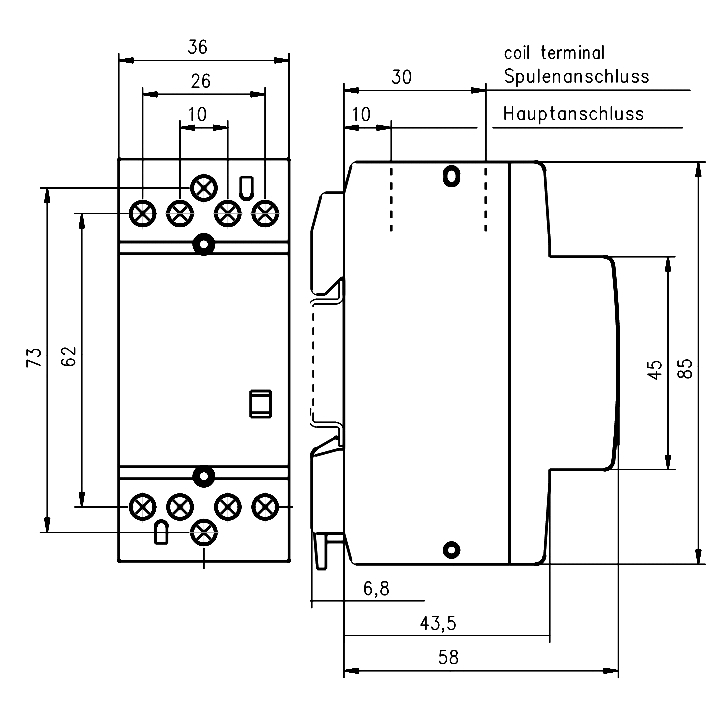

• Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm
• Anzahl der Teilungseinheiten 2
• Farbe: Grau
• Gewicht: 0,235kg

Zusatzinformation

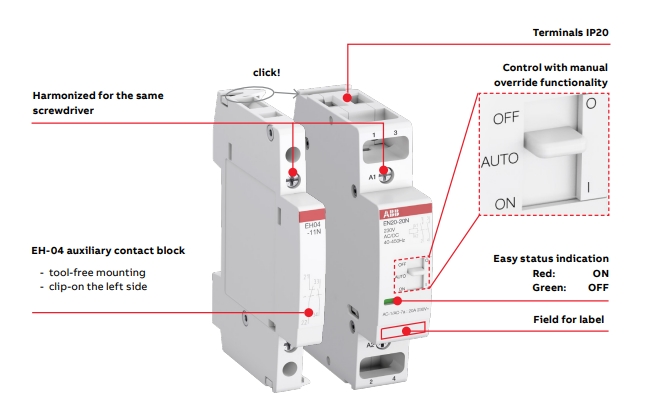

folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )

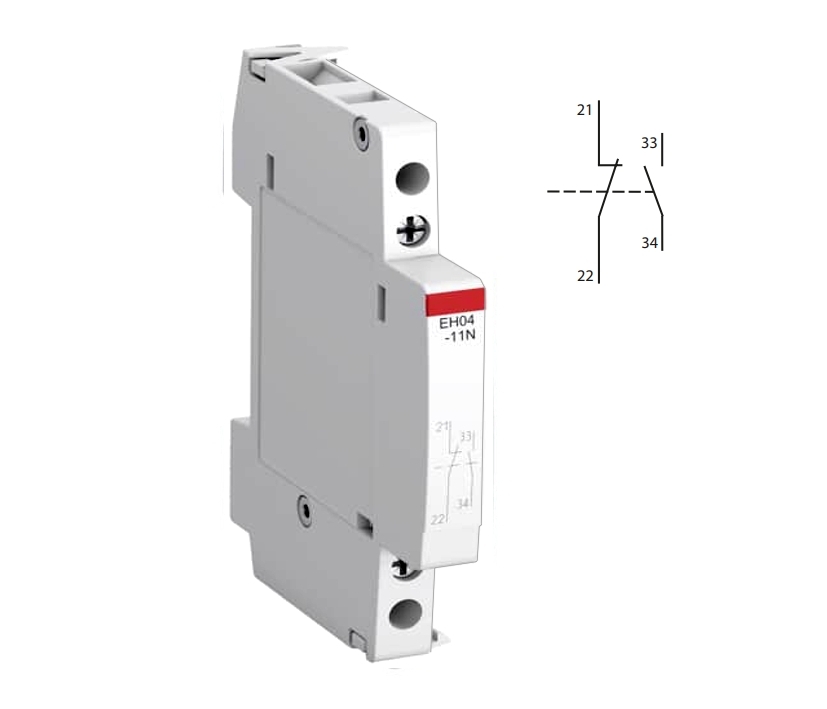

• Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N

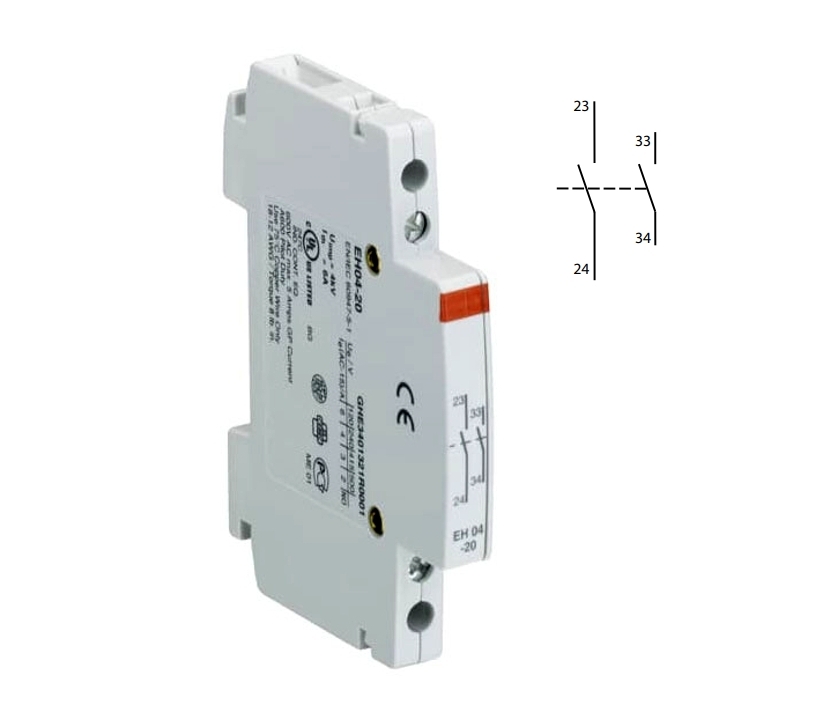

• Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N
