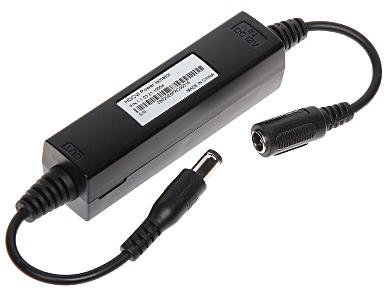

12V Massetrenner DCDC Konverter gegen Bildstörungen bei Kameratechnik oder Audiotechnik  Spannungs Isolator, um die Interferencen im HD Bild zu lösen, verursacht z.B. durch das Netzteil  Trennt die Masse des Netzeil bzw. der Stromzufuhr komplett.  Galvanisch getrennter DCDC Konverter auf ideal bei Problemen in der KFZ-Technik mit Masseproblemen  Ideal geeignet für aller Art von Audio- oder Kameratechnik egal ob AHD, CVI, TVI, SDI, CVBS, Abaloges FBAS Signal Eingang 12V DC ( Range +/-20% = 9,6...16Volt Automatische Anpassung )  Ausgang: 12Volt DC ( +/-5% )  Belastbarkeit 5Watt max 400mA  Eingangs-Verbinder = Hohlstecker-Buchse 5,5/2,1mm  Ausgangs-Verbinder = Hohlstecker 5,5/2,1mm  Abmessungen: 76mm × 22mm × 20mm  Länge mit Knickschutztüllen 108mm  Temperatur-Einsatzbereich: -30....+60°C Natürlich Universell Einsetzbar für div 12V DC Verbraucher bis 5Watt Leistung

ACDC Wandler Eingang 16-30VAC oder DCDC 22-42VDC auf Ausgang 12VDC 1,5A oder 24VDC 1A Universal Wandler ACDC oder DCDC Spannungswandler Eingang 16-30V AC oder 22-42V DC auf Ausgangsspannung 12V DC (max 1,5A) oder 24V DC (max 1A) Ausgang über Jumper einstellbar (JUout) Diser Konverter-Wandler wurde speziell für Kameras, Alarm- und Zutrittskontrollkomponenten und solche Geräte entworfen, die eine 12V DC oder 24V DC(Gleichstrom)Versorgung benötigen. Nicht immer aber steht diese auch zur Verfügung, insbesondere bei längeren Distanzen zwischen der Stromquelle und dem Verbraucher kommen klassische 12V-Strecken schnell an Ihre Leistungsgrenze. Höhere Ausgangsspannungen an der zentralen Stromversorgung (16 -30V AC oder 22 – 42V DC) werden mit diesem Spannungswandler auf ein verträgliches Maß von 12V DC (max. 1,5A) oder 24V DC (1A) reduziert. Er ist zudem gegen Kurzschluss, Überlastung und Überspannung geschützt. Dank seiner montagefreundlichen, kompakten Bauform eingnet sich dieser Wandler sowohl für die Wandmontage als auch den Einbau in Wetterschutzgehäuse. Technische Daten: ACDC / DCDC Spannungswandler im Aufputzgehäuse Versorgungsspannung 16V-30V/AC oder 22V-42VDC bei Ausgang = 12VDC Versorgungsspannung 24V-30V/AC oder 33V-42V/DC bei Ausgang = 24VDC Strom 1,9A bei 16V AC – 1A bei 30VAC max. für Ausgang = 12V DC/ 1,5A Strom 1,6A bei 24V AC – 1,3A bei 30VAC max. für Ausgang  = 24V DC 1A Leistung max 18W  für Ausgang = 12V DC Leistung max 24W  für Ausgang = 24V DC Effizienz 86% max. (AUX = 12V DC), 90% max (AUX = 24V DC) Ausgangsspannung 12V DC oder 24V DC, über Jumper einstellbar (JUout) Ausgangsstrom max. 1,5A für AUX = 12V DC / 1A für AUX = 24V DC Restwelligkeit: 50mV p-p max. Kurzschluss-Schutz AUX: 200% - 300% der Leistung des Moduls, Automatisches Zurücksetzen Überlastungsschutz (OLP) AUX: F 2A Sicherung, (muss bei Auslösen ersetzt werden!) Statusanzeige LEDs Betriebsumgebung Umgebungsklasse 2 Temperatur-Einsatzbereich:  -10 bis + 40°C, relative Luftfeuchtigkeit: 20% bis max. 90% (nicht kondensierend) Gehäuse-Material Schutzgrad IP20,  Abmessungen 70 x 28 x 70 (B x H x L) Konformität, Garantie CE, RoHS,  Klemm-Anschluss Eingabng  0,41..1,63qmm =  ( AWG 26-14 ) Klemm-Anschluss Ausgang    0,41-1,63qmm = ( AWG 26-14 ) oder über bereits vorkonfektionierte Leitung (ca. 90cm) mit Hohlstecker 5,5x2,1mm Abmessungen: 70 x 28 x 70 (B x H x L)

Aufschraub Kühlkörper für DCDC Wandler Nr 43-846-00880 ( siehe Zubehör-Register unten )

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich 12V DC: 9,2..12..18VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V Ein/Ausgang Galvanisch getrennt  Restwelligkeit: 150mV Belastbarkeit 50Watt max. 2,1A an 24V Hoher Wirkungsgrad 74% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 159 x 97 x 38mm 2x M3 Lochbild Rückseite für DIN-Clip: 78mm  3x M3 Lochbild seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,48Kg Zusatzinformation: Diese Serie der DCDC Wandler können auch parallel verschaltet werden um ggf. die benötige Verbraucherleistung z.B. auf 100W zu erhöhen, jedoch muss die Ausgangsspannung sehr genau bzw. genau gleich eingestellt sein. Wir empfehlen noch zusätzlich um die Sicherheit und den Langfristigen Einsatz zu gewähren eine zusätzliche Schottky Diode im ( +) Plus Weg einzubauen. z.B. SB560 ( Nr 9-541-00315 ) oder BYS26-45 ( Nr 9-541-00097 ) oder SBL1640PT ( Nr 9-541-00340 )

24V 12V DCDC Wandler 24V auf 12V im Hutschienengehäuse + Eingang: 24V auf Ausgang: 12V max. 2,5A 30Watt Gleichspannungswandler 24V auf 12V (DCDC) Eingangsspannung: 24V (DC) typisch von 9-36V DC automatischer Ausgleich und Anpassung  Ausgangsspannung: 12V (DC) stabilisiert 24V auf 12V DC-DC Spannungswandler mit Ausgangsspannung von 12V DC für DIN Rail Montage ( Hutschiene übliche 35mm Single Output ) für DIN-Schienen-Montage kann auf DIN-Schiene TS-35 installiert werden weiter Eingangsspannungsbereich 4:1 keine Mindestbelastung erforderlich geregelte Ausgangsspannung ( +/- 10%) Kühlung durch freie Luftkonvektion Isolierte Schraubklemmen  Ein-/Ausgangsisolation 4000V Schutz: Kurzschluss, Überlast, Überspannung, Eingangsverpolung, Eingang unter Spannungsschutz Sicherheitsnorm: UL 62368-1, IEC 62368-1 EMV Normen: EN 55032 Klasse B Technische Daten: 12V Ausgangsspannung ( einstellbar über Poti von 9...13,2V ) Ausgangsbelastbarkeit max. 2,5A = 30Watt ( Range 0-2,5A ) Eingangsspannung 24V typisch ( 9...36Vdc) Ripple Noise: 75mV Anschlüsse über Schraubklemmen geschlossene Bauform Überlastschutz durch Abschalten, auto recovery weiter Eingangsspannungsbereich 4:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 4000V stabilisierte Ausgangsspannung kurzschlussfest Überlastschutz: 105...150% Ausgangsspannuschutz über Varistor 13,8-16,2VDC Wirkungsgrad: 86% Betriebstemperaturbereich: -40...+85°C Abmessungen: B: 35mm H: 90mm T: 58,4mm ( wie Sich.Automat ) Gewicht: 380gr

DCDC Wandler 24V auf 12V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 12V max. 4,2A 50Watt Gleichspannungswandler 24V auf 12V (DCDC) Eingangsspannung: 24V (DC) typisch von 19-36V DC Ausgangsspannung: 12V (DC) stabilisiert Ausgang über Poti nachstellbar von 11-16V) Restwelligkeit: 120mV Leistung: max. 50Watt bzw. 4,2A bei 12V Ausgang (min 0A) Überspannungsschutz: 16,8..20V (Ausgang) OverLoad: >105-150% Kurzschlussfest mit auto recovery Funktion Rise Time: <50ms Efficiency (typ) 75% Soft start / Low Inrush current Input and output isolation Input polarity reverse protection Over load, over voltage and short circuit protection Betriebstemperaturbereich Operating Temperature : -10 ... 60°C Anschluss über solide Schraubklemmen Abmessungen: 159 x 97 x 38mm Am Boden und seitlich befinden sich jeweils 3 M3 Gewindebuchse für optional erhältliche Hutschienenclips; für die Befestigung an DIN-Schiene Clip zb. Bst.Nr.: 93-808-03260 siehe Zubehör Gewicht: 0,38Kg

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 16,8...24...31,2VDC Gleichspannung oder auch kurzfristig für 1sek. 14,4.....33,6VDC      Ausgangsspannung: 24VDC Gleichspannung stabilisiert Belastbarkeit Ausgang 271,4Watt 0...11,3A max. 11,3A an 24V Restwelligkeit: 150mV Hoher Wirkungsgrad 90% Hohe Lebensdauer Anschluss über Schraubklemmen (Links und Rechts) geringer Verdrahtungsaufwand Anschlüsse: Eingang:  + / -  / FG (PE Erde) Ausgang: + / -       Case Schutzgehäuse, leichte Montage, Status LED integriert: JA Automatischer Wiederanlauf bei Kurzschluss Ja Kurzschluss-Schutz Ja Überlastschutz 105-135% Überspannungsschutz Ausgang 27,6...32,4V Galvanisch getrennt bis 2500Vdc I/O Isolation Serienschaltung mehrere DCDC Wandler dieser Serie machbar, bei parallel Funktion nur mit externer Diode (Schottky z.B.) Metalllochblechgehäuse mit Schraubklemmen Temperatureinsatzbereich: -40...+50°C Abmessungen ca. 216 x 97 x 40mm Gewicht: 1,19Kg 4x Lochbild Boden für Befestigung 81 x 208mm 2x Lochbild seitlich für Befestigung 208mm

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen.DCDC Wandler Eingang: 16,8...32V auf 24V Ausgang Belastbarkeit Ausgang = 0-4,2A = 100W Parallel und auch serielle Leistungserweiterung mit selbem Wandler möglich ( siehe weitere Bilder ) geschlossene Bauform (case) Schraubanschlüsse für Eingang und Ausgang LED-Signalleuchte für Betriebsanzeige Überlastschutz durch Strombegrenzung, auto recovery weiter Eingangsspannungsbereich 2:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 4000V DC stabilisierte 24VDC Ausgangsspannung kurzschlussfest Sicherheitsnormen: UL 62368-1,IEC 62368-1 EMV Normen: EN55032 Klasse A, EN 50155 3 Jahre Herstellergarantie Technische Daten: Eingang: 16,8V...32V DC Gleichspannung Ausgang: 24V DC DC Gleichspannung Belastbarkeit Ausgang: 4,2A 1000Watt ( 0-4,2A keine Mindestbelastung erforderlich ) Überspannungsschutz Ausgang: 32,4V Wirkungsgrad: 89% Überlastschutz: 105...135% Ripple & Noise: 150mVpp Virationsfest bis 5G ( 10-500HZ ) IEC61373 Betriebstemperaturbereich: -40...+55°C Luftfeuchte im Bereich 5-95% nicht kondensierend Abmessungen: L: 156mm B: 68mm H: 36mm Gewicht 0,60Kg Normen und Standards:  Sicherheits-Standards: IEC 62368-1, UL62368-1, AS/NZS 62368-1, EACTPTC 004 approved, Design refer to BS EN/EN62368-1 EMC Emission: Compliance to BS EN/EN55032 (CISPR32) Conduction Emission: ClassA, Radiation Emission: Class B,EACTPTC 020 EMC Immunity : Compliance to BS EN/EN61000-4-2,3,4,5,6,8, EN55035, light industry level, BS EN/ EACTPTC 020 Railway Standard : BS EN/EN50155 / IEC60571 including IEC61373 for shock & vibration, BS EN/EN50121-3-2 for EMC BS EN/ ; EN45545-2 for fire protection

24V 12V DCDC Wandler 24V auf 12V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 12V max. 2,1A 25Watt Gleichspannungswandler 24V auf 12V (DCDC) Eingangsspannung: 24V (DC) typisch von 19-36V DC Ausgangsspannung: 12V (DC) stabilisiert Ausgang über Poti nachstellbar von 11-16V) Restwelligkeit: 120mV Leistung: max. 25Watt bzw. 2,1A bei 12V Ausgang (min 0A) Überspannungsschutz: 16,8..20V (Ausgang) OverLoad: >105-150% Kurzschlussfest mit auto recovery Funktion Rise Time: <50ms Efficiency (typ) 75% Soft start / Low Inrush current Input and output isolation Input polarity reverse protection Over load, over voltage and short circuit protection Betriebstemperaturbereich Operating Temperature : -10 ... 60°C Anschluss über solide Schraubklemmen Abmessungen: 99 x 97 x 36mm Am Boden und seitlich befinden sich jeweils 3 M3 Gewindebuchse für optional erhältliche Hutschienenclips; für die Befestigung an DIN-Schiene Clip z.B. Bst.Nr.: 93-808-03260 siehe Zubehör Gewicht: 0,38kg

DCDC Wandler 24V auf 12V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 12V max. 1,25A 15Watt Gleichspannungswandler 24V auf 12V(DCDC) Eingangsspannungsbereich DC: 18...24...36VDC Gleichspannung Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 10,8...13,2V Restwelligkeit: 120mV Belastbarkeit 15Watt max. 1,25A an 12V Hoher Wirkungsgrad 76 % hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 79 x 51 x 28mm 2x M3 Lochbild 55mm Rückseite für DIN-Clip: 78mm 2x M3 Lochbild 66,5mm seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,18Kg

DCDC Wandler 24V auf 24V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 24V max. 0,625A 15Watt Gleichspannungswandler 24V auf 24V(DCDC) Eingangsspannungsbereich DC: 18...24...36VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 21,6...26,4V Restwelligkeit: 150mV Belastbarkeit 15Watt max. 0,625A an 24V Hoher Wirkungsgrad 77 % hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 79 x 51 x 28mm 2x M3 Lochbild 55mm Rückseite für DIN-Clip: 78mm 2x M3 Lochbild 66,5mm seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,18Kg

DC-DC Wandler 24V auf 5V im Lochblech Gehäuse + Eingang: 24V auf Ausgang: 5V Gleichspannungswandler 24V auf 5V Eingangsspannung: 24V (DC) typisch von 18-36V DC Ausgangsspannung: 5V (DC) stabilisiert Ausgang über Poti nachstellbar von 5V +/-10% (4,5-5,5V) Restwelligkeit: 50mV Leistung: max. 35Watt bzw. 7A bei 5V Ausgang (min 0A) Toleranz: +-2% + Überspannungsschutz: 5,8..7V (Ausgang) OverLoad: >105-180% Kurzschlussfest mit auto recovery Funktion Rise Time: <20ms Efficiency (typ) 70% MTBF: 417.000h Soft start / Low Inrush current Input and output isolation Input polarity reverse protection Over load, over voltage and short circuit protection Betriebstemperaturbereich Operating Temperature : -10 ... 70°C Anschluss über solide Schraubklemmen Abmessungen: 99x82x35mm Am Boden und seitlich befinden sich jeweils 3 M3 Gewindebuchse für optional erhältliche Hutschienenclips; für die Befestigung an DIN-Schiene CASE Bauform Clip z.B. Bst.Nr.: 93-808-03260 siehe Zubehör Gewicht: 190g

DCDC Wandler 24V (18-36V) auf 5V 5A = 5000mA Einzelspannungssausgang mit galvanisch getrenntem Ein- und Ausgang. Weitere Eingangsspannungsbereich 18...36Vdc geringe Bauhöhe, hoher Wirkungsgrad, kurzschlussfest Ein-/Ausgangsisolation Kunststoffgehäuse zum direkten Einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar Feste Ausgangsspannung: 5V max. 5000mA Leistung: 25Watt Einsatz zum Beispiel: Universell einsetzbar Telekommunikation Rechnersysteme / MSR Mikroprozessorsysteme Platinensteuerungen Kleinverbraucher aller Art SPS - Steuerungen usw. Technische Daten: Eingangsspannungsverhältnis 2:1, 3:1 Eingangsspannungsfilter: PI-Filter Leistung: 25Watt bei 5Vdc Ausgang = 5Volt DC max 5000mA = 5A Ausgangsschutz 5,75...7,5V Kurzschlussfestigkeit: mit Strombegrenzung  Isolationsspannung (UA /UE), min.: 1000Vdc Built-in remote ON-OFF control Fixed switching frequency at 225KHz Betriebstemperaturbereich: - 25...+85°C Wirkungsgrad: 79% Kühlung: Luftkonvektion Lötpins ans der Unterseite: Eingang: +Input und -Inputund Trim Ausgang: +Out und -Out und NC, Remote Abmessungen: 50,8 x 45,8mm Höhe: 16mm Weitere Ausführung = Nr 93-400-00580 = In 20-60V auf 5V 1A 5Watt

DCDC Wandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 24V..36V..48..70VDC Gleichspannung 19-72V automatische Anpassung zwischen Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-15V über kleines Poti  Restwelligkeit: 150mV Belastbarkeit 480Watt 0-40A max. 40A an 12Volt  geschlossene Bauform (case) Schraubanschlüsse Ein-Ausgänge Kühlung durch temp. gestuerter Lüfter Überlastschutz durch Strombegrenzung weiter Eingangsspannungsbereich 4:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 2000V geregelte Ausgangsspannung über Poti 11-15V kurzschlussfest und Ausgangsschutz Überspannung: 16-19VDC Überlastschutz: 105...125% Integrierter EMI-Entstörfilter und Eingangs Strombegrennzung ( Softstart ) Ein- und Ausschalten der Ausgangsspannung über Remotesignal über 6pol Mini-Steckverbinder mit RM:2,0mm  ( muss nicht belegt werden ! Kontakt offen = ON )  Sensoranschluss für korrekte Spannung an der Last DC-OK-Signal über open Collektor-Anschluss  Vibrationsfest bis 2G ( 10-50Hz )  weitere Technische Daten: Eingang: DC 19-72V automatisch somit geeignet für Eingang 24V 32V 36V 48V 60V 68V DC Ausgang: DC 12V typisch ( einstellbar über Poti 11-15V )+/- Toleranz 1% ( Line-Regulation: +/-0,5% ) Belastbarbeit Ausgang max 480Watt Ausgang 0-40A bei 12Volt DC  Ripple-Noise: 150mV hoher Wirkungsgrad: 90% ( Eigenverbrauch ca. 10% ) Schraubanschlüsse   Eingang: 1x +Plus (+VI = I = Input )und 1x Minus (-VI = I =Input )und Klemme 3 ( = PE oder FG = Chassi KFZ )   Ausgang: 2x +Plus (+Vo = O = Output )und 2x Minus (-Vo = O = Output )   6pol Steckverbinder für Remote ON-OFF etc. dieser Stecker muß nicht zwingend belegt werden, kann aber !   Steckkontakt für Remote ON-Off Signal neben Poti ( Beschriftet mit CN3 ) Steuerfunktion für Remote ON-OFF wie folgt: 0-0,5V = ON=Ein / 12-13V = OFF=Aus ( siehe auch weitere Bilder )     Pin-1 = + Sensoranschluss für korrekte Spannung an der Last ( Positive sensing = +S )    Pin-2 = - Sensoranschluss für korrekte Spannung an der Last ( Negative sensing = -S )    Pin-3 = Open Collector Signal max 10mA max 13VDC bezug auf Pin-4    z.B. Für Funktion wenn DCDC Wandler ON geht externe 10mA LED oder 10mA Relais auf ON = Status OK    Pin-4 = Masse ( -V ) für Open Collector = GND    Pin-5 = Remote ( Steuereingang Plus (+ )) = RC    Pin-6 = Remote ( Steuereingang Minus (-) Ground )= RC-G Setup, Rise Time 500ms , 50ms full load Isolationsspannung I/P-O/P: 2000VAC / I/P-FG: 2000VAC / O/P-FG: 500VAC Standards:    Safety: IEC60950-1CB / EMC: EN55032 ( CSIPR32 Class B ) / EMC    Immunty: EN61000-4-2-3,4,6,8 Industry Level Criteria A, EAC TP TC020 Betriebstemperaturbereich: -20...+60°C Abmessungen  L: 215mm B: 115mm H: 50mm ( siehe auch Zeichnung weitere Bilder )    Am Boden und seitlich befinden sich div M3 + M4 Gewindebuchsen für die Befestigung    RM M3 Gewinde Boden = 177,5mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 3,0mm )    RM M4 Gewinde Boden = 150,0mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 5,0mm )    RM M4 Gewinde seitlich = 150,0mm und Quer 25mm (Achtung kurze Schraube verwenden max L: 5,0mm ) Befestigung mittels optionalen Winkeln oder auch Hutschienenclip ( siehe unten im Zubehör-Register )  Bst Nr 93-808-03230 = Hutschienenclip z.B. für die seitliche Montage Bst Nr 93-808-03250 = Univ. Clip-Halterung für die Montage auf der Rückseite ( TS35 Halterung zum selber anpassen )  Bst Nr 93-808-03210 = DIN-Befestigungsstreifen 140x20mm  Bst Nr 93-808-03220 = DIN Befestigungswinkel seitlich ( kleiner -LWinkel )  Bst Nr 40-874-00380 = 6pol Stecker RM2,0mm = oder anlöten mit Schrumpfschlauch da derzeit Lieferzeit !  Gewicht: 1150g Zusatzinfo: auch mit 24V 480W Ausgang erhältlich = Bst Nr 43-846-00586

DCDC Wandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 24V..36V..48..70VDC Gleichspannung 19-72V automatische Anpassung zwischen Ausgangsspannung: 24V DC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V über kleines Poti  Restwelligkeit: 150mV Belastbarkeit 504Watt 0-21A max. 21A an 24Volt  geschlossene Bauform (case) Schraubanschlüsse Ein-Ausgänge Kühlung durch temp. gestuerter Lüfter Überlastschutz durch Strombegrenzung weiter Eingangsspannungsbereich 4:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 2000V geregelte Ausgangsspannung über Poti 23-30V kurzschlussfest und Ausgangsschutz Überspannung: 31-35VDC Überlastschutz: 105...125% Integrierter EMI-Entstörfilter und Eingangs Strombegrennzung ( Softstart ) Ein- und Ausschalten der Ausgangsspannung über Remotesignal über 6pol Mini-Steckverbinder mit RM:2,0mm  ( muss nicht belegt werden ! Kontakt offen = ON )  Sensoranschluss für korrekte Spannung an der Last DC-OK-Signal über open Collektor-Anschluss  Vibrationsfest bis 2G ( 10-50Hz )  weitere Technische Daten: Eingang: DC 19-72V automatisch somit geeignet für Eingang 24V 32V 36V 48V 60V 68V DC Ausgang: DC 24V typisch ( einstellbar über Poti 23-30V ) +/- Toleranz 1% ( Line-Regulation: +/-0,5% ) Belastbarbeit Ausgang max 500Watt Ausgang 0-21A bei 21Volt DC  Ripple-Noise: 150mV hoher Wirkungsgrad: 90% ( Eigenverbrauch ca. 10% ) Schraubanschlüsse   Eingang: 1x +Plus (+VI = I = Input )und 1x Minus (-VI = I =Input )und Klemme 3 ( = PE oder FG = Chassi KFZ )   Ausgang: 2x +Plus (+Vo = O = Output )und 2x Minus (-Vo = O = Output )   6pol Steckverbinder für Remote ON-OFF etc. dieser Stecker muß nicht zwingend belegt werden, kann aber !   Steckkontakt für Remote ON-Off Signal neben Poti ( Beschriftet mit CN3 ) Steuerfunktion für Remote ON-OFF wie folgt: 0-0,5V = ON=Ein / 12-13V = OFF=Aus ( siehe auch weitere Bilder )     Pin-1 = + Sensoranschluss für korrekte Spannung an der Last ( Positive sensing = +S )    Pin-2 = - Sensoranschluss für korrekte Spannung an der Last ( Negative sensing = -S )    Pin-3 = Open Collector Signal max 10mA max 13VDC bezug auf Pin-4    z.B. Für Funktion wenn DCDC Wandler ON geht externe 10mA LED oder 10mA Relais auf ON = Status OK    Pin-4 = Masse ( -V ) für Open Collector = GND    Pin-5 = Remote ( Steuereingang Plus (+ )) = RC    Pin-6 = Remote ( Steuereingang Minus (-) Ground )= RC-G Setup, Rise Time 500ms , 50ms full load Isolationsspannung I/P-O/P: 2000VAC / I/P-FG: 2000VAC / O/P-FG: 500VAC Standards:    Safety: IEC60950-1CB / EMC: EN55032 ( CSIPR32 Class B ) / EMC    Immunty: EN61000-4-2-3,4,6,8 Industry Level Criteria A, EAC TP TC020 Betriebstemperaturbereich: -20...+60°C Abmessungen  L: 215mm B: 115mm H: 50mm ( siehe auch Zeichnung weitere Bilder )    Am Boden und seitlich befinden sich div M3 + M4 Gewindebuchsen für die Befestigung    RM M3 Gewinde Boden = 177,5mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 3,0mm )    RM M4 Gewinde Boden = 150,0mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 5,0mm )    RM M4 Gewinde seitlich = 150,0mm und Quer 25mm (Achtung kurze Schraube verwenden max L: 5,0mm ) Befestigung mittels optionalen Winkeln oder auch Hutschienenclip ( siehe unten im Zubehör-Register )  Bst Nr 93-808-03230 = Hutschienenclip z.B. für die seitliche Montage Bst Nr 93-808-03250 = Univ. Clip-Halterung für die Montage auf der Rückseite ( TS35 Halterung zum selber anpassen )  Bst Nr 93-808-03210 = DIN-Befestigungsstreifen 140x20mm  Bst Nr 93-808-03220 = DIN Befestigungswinkel seitlich ( kleiner -LWinkel )  Bst Nr 40-874-00380 = 6pol Stecker RM2,0mm = oder anlöten mit Schrumpfschlauch da derzeit Lieferzeit !  Gewicht: 1150g Zusatzinfo: auch mit 12V 480W Ausgang erhältlich = Bst Nr 43-846-00585

DCDC Wandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. DCDC Wandler 36V auf 12V 300Watt Leistung Eingang 25-36-46V Technische Daten: Eingangsspannungsbereich DC: 25,2....46,8VDC Gleichspannung galvanische Trennung von Ein- und Ausgang Ausgangsspannung: 12V Gleichspannung stabilisiert Ausgang Einstellbereich Nein kein Poti da Ausgang enge Toleranz Belastbarkeit 300Watt max. 25A an 12V ( Bereich 0-25A DC ) Restwelligkeit: 120mV Spannungstoleranz Ausgang: +/-2% ( 11,76...12,24V ) Hoher Wirkungsgrad 90% SEtup-Time: 800ms / rise Time: 50ms hohe Lebensdauer durch Elkos mit 105° Standard Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Übertemperaturt-Schutz: Ja Überlastschutz 105-135% Überspannungsschutz 13,8-16,2V 10%Load ** Parallel tauglich mit weiteren DCDC Wandler selbe Serie Ja ! Fügen Sie jeweils eine Leistungsdiode am positiven Ausgang je DCDC Wandler hinzu ! Kurzschluss-Schutz Ja Lüfter integriert Nein ( Konvektion Lüftkühlung ) Metalllochblechgehäuse Schraubklemmen Eingang: ( - ) Minus = V- / ( + ) Plus = V+ Input Ausgang: 1 x ( + ) Plus / 1 x ( - ) Minus 1 x PE ( Erde Gehäuse ) Galvanisch getrennt bis 4000Vdc I/P-O/P 4KVDC / Empfohlene Eingangssicherung: 20A FastFuse Temperatureinsatzbereich: -40...+50°C Vibrationsfest bis 5G ( 10-500Hz 10min ) Abmessungen ca. 216 x 96,5 x 40mm 4x Befestigungslaschen: 208mm x 81mm ( siehe auch Zeichnung weitere Bilder )  Gewicht: 1,19Kg Kompatibel mit Standards: EN50155 und EN45545-2 / EN55032 / EN61000-4-2,3,4,5,6,8

DCDC Wandler 48V auf 12V für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V Restwelligkeit: 120mV Belastbarkeit 150Watt max. 12,5A an 12V Hoher Wirkungsgrad 80% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg

DCDC Wandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung ) automatische Anpassung zwischen 36-72V  Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V Restwelligkeit: 120mV Belastbarkeit 350Watt max. 27,5A an 12V Hoher Wirkungsgrad 81% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Schraubklemmen     Eingang: ( - ) Minus = -VI / ( + ) Plus = +Vi     Ausgang: 3 x ( + ) Plus / 3 x ( - ) Minus     1 x PE ( Erde Gehäuse ) Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -20...+60°C Abmessungen 215x115x50mm   4x M4 Lochbild Rückseite für DIN-Clip: 50 or 150mm    4x M3 Lochbild seitlich für DIN-Clip: 25 or 150mm Gewicht: 0,86Kg Neu weitere Alternativen in diesem Segment Bst Nr 43-846-00585 = DCDC-Wandler mit 12V 0-40A Ausgang Input 19-70V 480W Leistung  Bst Nr 43-846-00586 = DCDC-Wandler mit 24V 0-21A Ausgang Input 19-70V 480W Leistung

DCDC Spannungswandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 36..48..72VDC Gleichspannung oder Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V Restwelligkeit: 120mV Belastbarkeit 50Watt max. 4,2A an 12V Hoher Wirkungsgrad 78% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 159 x 97 x 38mm 2x M3 Lochbild Rückseite für DIN-Clip: 78mm  3x M3 Lochbild seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,48Kg

DCDC Wandler 48V auf 24V für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23..30V über integriertes Poti Restwelligkeit: 150mV Belastbarkeit 100Watt max. 4,2A an 24V Hoher Wirkungsgrad 81% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 31,5...37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg

48V DCDC Wandler  Eingang 36-72V Technische Daten: Eingangsspannungsbereich: 36V..48V..72VDC Gleichspannung Ausgangsspannung: 48VDC Gleichspannung stabilisiert Ausgang Einstellbereich 43-53V Restwelligkeit: 200mV Belastbarkeit 350Watt max. 7,3A Hoher Wirkungsgrad 82% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 53-65V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Schraubklemmen     Eingang: ( - ) Minus = -VI / ( + ) Plus = +Vi     Ausgang: 3 x ( + ) Plus / 3 x ( - ) Minus     1 x PE ( Erde Gehäuse ) Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -20...+60°C Abmessungen 215x115x50mm   4x M4 Lochbild Rückseite für DIN-Clip: 50 or 150mm    4x M3 Lochbild seitlich für DIN-Clip: 25 or 150mm Gewicht: 0,86Kg

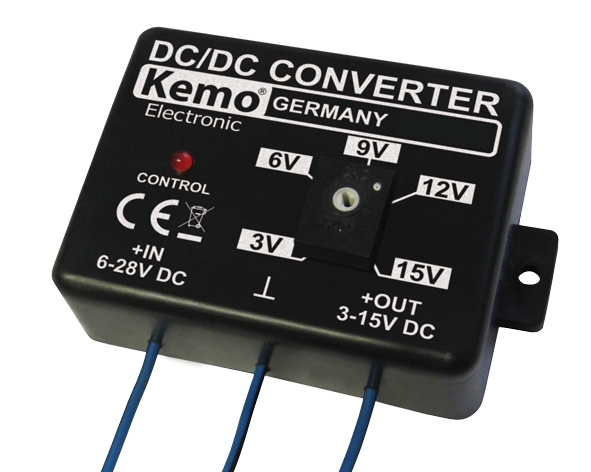

DCDC Wandler 24V auf 12V oder 24V auf 9V oder 24V auf 6V + Ausgangsspannung individuell einstellbar im Range 3V...15V Die Eingangsspannung muss mindestens 3 Volt höher sein als die eingestellte Ausgangsspannung.  Dieser Spannungswandler ist ein reiner Abwärtswandler .... kein Aufwärtswandler !   Die eingestellte Ausgangsspannung ist stabilisiert und kurzschlussfest. Zum Betrieb von Geräten mit kleineren Betriebsspannungen an einer 12V oder 24V Autobatterie oder an Netzteilen. Technische Daten: Eingangsspannung: 6...28 Volt DC  ( Einsatzbereich )  Ausgangsspannung: einstellbar 3V...15 Volt ( elektronisch stabilisiert )   Die Einstellung erfolgt über ein integriertes Potentiometer auf der Frontseite 3V... 5V....6V...8V...9V...10V....12V....15V ( siehe auch weitere Bilder )  WICHTIGER Hinweis: Die Eingangsspannung muss mindestens 3 Volt höher sein als die eingestellte Ausgangsspannung. Max. Ausgangsstrom: 1,5 Ampere = 1500mA mit optionalem Kühlkörper z.B. Art-Nr 8-891-00540  Typische Anwendung  12V auf 9Volt oder 24Volt auf 12V oder 15V oder 9Volt oder auch 12Vauf 5Volt reiner Abwärtswandler !  Als Aufwärtswandler von 6Volt auf 12Volt nicht verwenbar dafür gibt es Art-Nr  92-477-00190 oder 43-846-00360 mit 10A Leistung  Verlustleistung: ca. 3Watt ohne Kühlkörper und ca. 10Watt mit Kühlkörper ( liegt nicht bei ) Als Kühlkörper kann ggf. auch ein bestehendes Blech im KFZ oder ein Metallträger verwendet bzw. montiert werden  Abmessungen ca. 59 x 44 x 20mm ( ohne Befestigungslaschen )  Optional erhältlich fals benötigt ( siehe im Zubehör-Register ) :  Art-Nr 31-843-00007 = Sicherungshalter für 5x20mm Sicherungen = Kabelsicherungshalter ( Bajonettkopf ) Art-Nr 31-842-00038 = Glassicherung = 1.6 A   T  5x20mm  Art-Nr   8-891-00540 = ALU-Strang Kühlkörper 84x30x28mm  Als Aufwärtswandler von 6Volt auf 12Volt nicht verwenbar ! dafür gibt es Art-Nr  92-477-00190 oder 43-846-00360 mit 10A Leistung ( siehe unter Register ähnliche Artikel oder Art-Nr unter Suche eingeben )  Weitere Informationen und Aufbauanweisung: Je nach Belastung kann sich das Modul mehr oder weniger erwärmen. Bei Verlustleistungen von < 3W genügt eine gut belüftete Montage ( nicht in wärmeisolierende Materialien wickeln wie z.B. Tücher usw. ). Bei Belastungen von 3-10W muss das Modul mit dem Kühlwinkel an eine kühlende Metallfläche geschraubt werden. Bei einer Volllast von 10W ( 1,5A ) ist z.B. ein Rippenkühlkörper mit den Maßen von ca. 60 x 60 x 20 mm oder ähnlich empfehlenswert. Faustregel: Während des Betriebes sollte der Kühlwinkel am Modul nicht über 40°C warm werden (mit den Fingern noch berührbar, ohne sich zu verbrennen). Wenn der Kühlwinkel viel heißer wird, ist der Kühlkörper zu klein oder der Wärmekontakt zwischen dem Kühlwinkel und dem Kühlkörper ist nicht ausreichend (Kühlwinkel liegt nicht plan auf). Wenn das Modul beim Betrieb zu heiß wird, schaltet es sich selbständig aus und nach Abkühlung wieder ein. Ob das Modul gekühlt werden muss, kann entweder erprobt werden (Kontrolle, ob es zu heiß wird) oder man kann es ausrechnen: Spannungsdifferenz zwischen der Eingangs- und der Ausgangsspannung multipliziert mit dem Strom, ergibt die Verlustleistung in Watt. Beispiel: Eingangsspannung: 24V LKW Batterie. Eingestellte Ausgangsspannung: 12V. Es fließt ein Strom von 0,5 A. Rechnung: Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung ist 12 V (24 V Eingang minus 12 V Ausgang = 12 V Differenz). 12 V Differenzspannung multipliziert mit dem Strom von 0,5 A ergibt eine Verlustleistung von 6 W am Modul (12 V x 0,5 A = 6 W). Das Modul muss also gekühlt werden. Wenn das Modul überlastet wird, dann geht es nicht kaputt, es schaltet sich nur für eine Zeit ab. Im Dauerbetrieb darf die Verlustleistung von ca. 10 W nicht überschritten werden. Sie schließen das Modul gemäß Zeichnung an. Es ist erforderlich, eine Sicherung von 1,5 A in die Eingangsleitung zwischen zu schalten. Mit dem Trimmpoti auf dem Modul wird die gewünschte Ausgangsspannung eingestellt. Entweder orientieren Sie sich an der Skala am Trimmpoti oder Sie kontrollieren die Einstellung mit einem Messgerät am Ausgang des Moduls (wenn die Spannung sehr genau eingestellt werden soll). Die Leuchtdiode auf dem Modul muss leuchten, wenn die Eingansspannung eingeschaltet ist. Die LED zeigt durch ihr Leuchten an, dass die Eingangsspannung da ist und dass das Trimmpotentiometer zur Spannungseinstellung am Modul in Ordnung ist. Wenn das Trimmpoti durch mechanische Gewalteinwirkung oder durch Feuchtigkeit defekt wird, ist die Ausgangsspannung unkontrolliert (kann steigen). In diesem Fall leuchtet die LED trotz eingeschalteter Eingangsspannung nicht und das Modul muss sofort außer Betrieb genommen werden. Wichtiger Hinweis: Das Modul kann nur Spannung reduzieren, also aus einer höheren Eingangsspannung eine kleinere Ausgangsspannung machen. Es ist nicht möglich, die Funktion umzukehren. Das heißt, aus einer kleinen Spannung eine höhere Spannung zu machen (Ein- und Ausgang vertauschen).

DCDC Spannungswandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 72..144VDC Gleichspannung oder Eingangsspannungsbereich AC: 85..132VAC Wechselspannung  Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V über internes Poti Restwelligkeit: 120mV Belastbarkeit 150Watt max. 12,5A an 12V Hoher Wirkungsgrad 80% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg Hutschienenclip optional erhältlich siehe Zubehör-Register z.B. Nr.: 93-808-03280 oder 93-808-03250 Zusatzinfo auch mit 24V Ausgang erhältlich = Bst.Nr.: 43-846-00990

DCDC Spannungswandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 72..144VDC Gleichspannung oder Eingangsspannungsbereich AC: 85..132VAC Wechselspannung  Ausgangsspannung: 24VDC Gleichspannung stabilisiert Ausgang Einstellbereich 23-30V Restwelligkeit: 150mV Belastbarkeit 150Watt max. 6,3A an 24V Hoher Wirkungsgrad 82% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-135% Überspannungsschutz 31,5-37,5V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 198x110x50mm 4x M3 Lochbild Rückseite für DIN-Clip: 172 or 97mm  3x M3 Lochbild seitlich für DIN-Clip: 159 or 25mm Gewicht: 0,86Kg Hutschienenclip optional erhältlich siehe Zubehör-Register z.B. Nr.: 93-808-03280 oder 93-808-03250 Zusatzinfo auch mit 12V Ausgang erhältlich = Bst.Nr.: 43-846-00560

DCDC Spannungswandler für 12V Verbraucher jeglicher Art; die eine konstante 12Volt Spannung ohne Schwankungen benötigen. Technische Daten: Eingangsspannungsbereich DC: 9..18VDC Gleichspannung oder Ausgangsspannung: 12VDC Gleichspannung stabilisiert Ausgang Einstellbereich 11-16V Restwelligkeit: 150mV Belastbarkeit 50Watt max. 4,2A an 12V Wirkungsgrad 72% hohe Lebensdauer Anschluss über Schraubklemmen geringer Verdrahtungsaufwand Case Schutzgehäuse, leichte Montage, Hutschieneclip erhältlich Ja siehe Zubehör Automatischer Wiederanlauf bei Kurzschluss Ja Überlastschutz 105-150% Überspannungsschutz 16,8-20V 10%Load Kurzschluss-Schutz Ja Metalllochblechgehäuse mit Schraubklemmen Galvanisch getrennt bis 1500Vdc I/O Isolation Temperatureinsatzbereich: -10...+60°C Abmessungen ca. 159 x 97 x 38mm 2x M3 Lochbild Rückseite für DIN-Clip: 78mm  3x M3 Lochbild seitlich für DIN-Clip: 117 or 18mm Gewicht: 0,48Kg

DCDC Wandler 9-18V auf 12V 2,1A = 2100mA mit 25W Leistung Ideal als Spannungskonstanter für die LED Technik Einzelspannungssausgang mit galvanisch getrenntem Ein- und Ausgang. Weitere Eingangsspannungsbereich 9...18Vdc geringe Bauhöhe, hoher Wirkungsgrad, kurzschlussfest Ein-/Ausgangsisolation Kunststoffgehäuse zum direkten Einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar Feste Ausgangsspannung: 12V max. 2100mA Leistung: 25Watt Einsatz zum Beispiel: Universell einsetzbar LED Technik Telekommunikation Rechnersysteme / MSR Mikroprozessorsysteme Platinensteuerungen Kleinverbraucher aller Art SPS - Steuerungen usw. Technische Daten: Eingangsspannungsverhältnis 2:1, 3:1 Eingangsspannungsfilter: PI-Filter Leistung: 25Watt bei 12Vdc Ausgang = 12Volt DC max 2100mA = 2,1A Ausgangsschutz 13,8...18V Kurzschlussfestigkeit: mit Strombegrenzung  Isolationsspannung (UA /UE), min.: 1000Vdc Built-in remote ON-OFF control Fixed switching frequency at 225KHz Betriebstemperaturbereich: - 25...+85°C Wirkungsgrad: 79% Kühlung: Luftkonvektion Lötpins ans der Unterseite: Eingang: +Input und -Inputund Trim Ausgang: +Out und -Out und NC, Remote Abmessungen: 50,8 x 45,8mm Höhe: 16mm Weitere Ausführungen  93-400-00490 = In 18-36V auf 5V 5A 25Watt 93-400-00580 = In 20-60V auf 5V 1A 5Watt

DCDC Konverter 12V auf 24V DCDC Wandler mit 24V Gleichspannungs-Ausgang. DCDC Konverter 12V - 24V 15W Einzelspannungs-Ausgang mit galvanisch getrenntem Ein- und Ausgang Weitere Eingangsspannungsbereich  geringe Bauhöhe hoher Wirkungsgrad Kurzschlussfest Ein-/Ausgangsisolation Metallgehäuse zum direkten einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar Feste Ausgangsspannung: 24V max. 625mA Einsatz zum Beispiel: Universell einsetzbar Beleuchtungstechnik Telekommunikation Rechnersysteme / MSR Mikroprozessorsysteme Kleinverbraucher aller Art KFZ Technik  SPS - Steuerungen usw. Technische Daten: Eingangsspannungsverhältnis: 2:1 Eingangsbereich: 12V ( 9-18V DC ) Ausgang: 24V DC Gleichspannung  Belastbarkeit bis max 625mA an 24VDC Belastbarkeit: bis 15Watt Wirkungsgrad: 82%  für direkte Leiterplattenmontage weiter Eingangsspannungsbereich 2:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 1000V geregelte stabilsierte Ausgangsspannung Kurzschlussfest Abmessungen: 51 x 51mm Gehäuse H:11mm

DCDC Wandler 12V auf 24V mit galvanisch getrenntem Eingang-Ausgang Einzelspannungs-Ausgang mit galvanisch getrenntem Ein- und Ausgang Weitere Eingangsspannungsbereich ( 9-18V ) geringe Bauhöhe hoher Wirkungsgrad Kurzschlussfest Remote Ein-Aus 1500V Ein-/Ausgangsisolation Metallgehäuse zum direkten einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar Feste Ausgangsspannung: 24V max. 3130mA Einsatz zum Beispiel: Universell einsetzbar Beleuchtungstechnik KFZ Technik Telekommunikation Rechnersysteme / MSR Mikroprozessorsysteme Kleinverbraucher aller Art SPS - Steuerungen usw. Technische Daten: Eingangsspannungsverhältnis: 2:1 Eingangsbereich: 12V ( 9-18V DC Gleichspannung ) Ausgang: 24Volt DC Gleichspannung Durch eine externe Beschaltung mit 470ohm Poti/Widerstand kann die Ausgangsspannung +/-10% verändert werden ( 21,6...26,4V ) Restwelligkeit: nur 240mVpp Belastbarkeit 0 bis max 3130mA = 3,13A an 24VDC Belastbarkeit: bis 75Watt Wirkungsgrad: 87% für direkte Leiterplattenmontage oder Lochrasterplatine weiter Eingangsspannungsbereich 2:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 1500V geregelte stabilsierte Ausgangsspannung Kurzschlussfest Abmessungen: 57,9 x 61mm Gehäuse H:12,7mm Unbedingt einen optionalen Kühlkörper aufstetzten oder entsprechend kühlen Der originale Kühlkörper (8-890-00300) kann einfach aufgeschraubt werden mit 4 M-Schrauben Optional erhältlich ( Siehe auch Zubehör-Register ) Bst Nr.:   8-890-00300 = Kühlkörper Bst Nr.: 44-815-00009 = Lochrasterplatine zum selber verlöten Bst Nr.: 97-905-00500 = 1mm Silderdraht zum verdrahten Bst Nr.: 39-796-00008 = Printklemme 2polig

DCDC Wandler 9-36V auf 12V 5A im vergossenem Gehäuse + Eingang: 9-36V Automatisch auf Ausgang: 12V max. 5A 60Watt DCDC Wandler Eingang: 9-36V auf 12V Leistung 5A = 60W Spannungskonstanter für 12Volt Verbraucher aller Art geschlossene Bauform ( Lochcase Gehäuse ) Innen komplett vergossen somit feuchtefest ausser der Schraubanschlüße  Eingang zu Ausgang galvanisch getrennt ( Trenntrafo / Massetrenner )  Gehäuse hat extra Klemme für Erdung ( ist NICHT mit Minus verbunden somit potentialfrei ) 5x Schraubanschlüsse ( IN +/- Out +/- / Case PE )  Halb gekapselt, Kühlung durch freie Luftkonvektion ultra kompakt und nur 25mm hoch Seriell und parallel Funktion für die Leistungserghöhung übe Diode am Ausgang siehe Plan  keine Mindestbelastung erforderlich Schutz: Kurzschluss, Überlast, Überspannung, Eingangsverpolung eingebaute Konstantstrombegrenzung-Schaltung LED-Anzeige für Einschalten Ideal auch für KFZ, Caravan, Bus-, Bahn-, Straßenbahn-, U-Bahn  nach EN50155 und EN45545-2 Bahnnorm u.a.  geeignet für raue und sehr staubige Umgebungen mit hohen vibrationen und extremen Temperaturen Technische Daten: Eingang: 9V...36V DC Gleichspannung ( Automatischer Weitbereicheingang auch 13,8V vom KFZ )  Somit geeignet von 9V auf 12V / 12V auf 12V / 13,8V auf 12V / 15V auf 12V / 24V auf 12V usw Ausgang: 12V DC Gleichspannung Belastbarkeit Ausgang: 5A 60Watt ( 0-5A keine Mindestbelastung erforderlich ) Überspannungsschutz Ausgang: 13,8-16,2V Wirkungsgrad: 92% Überlastschutz: 105...135% Ripple and Noise: 50mVpp Virationsfest bis 5G ( 10-500HZ ) IEC61373 Ein-/Ausgangsisolation 4000V DC Betriebstemperaturbereich: -40...+70°C Lüftfeuchte im Bereich 5-95% nicht kondensierend Abmessungen: L: 128mm B: 60mm H: 25mm Gewicht nur 0,29Kg Normen und Standards: EMC : EN55032 Class-A / EN55032 Class-B / EN6100-3-2 Class-A / EN6100-3-3 / ESD : EN61000-4-2 / EN61000-4-3 Level-X / EN61000-4-4 Level3+4 / EN6100-4-5 Level-3 / EN61000-4-6 Level-3 Railway : EN45545-2 Fire protection / EN 50155 / IEC60571 IEC61373 / EN50121-3-2 Safety : IEC60950-1 ( LVD ) Empfohlenes Zubehör fals benötigt ( ggf. Nummer unter Suche eingeben ) :  Bst Nr 52-625-00790 = Kunststoffgehäuse IP65 mit Gummidichtung 200x120x77mm Bst Nr 31-843-00115 = Kabel-Sicherungshalter für Eingang ATC Rot  Bst Nr 42-690-03050 = Kabelzugentlastung Einführung für Kabel 3-6,5mm  Bst Nr 42-690-03010 = Kabelzugentlastung Einführung für Kabel 4-10mm  Bst Nr   9-541-00310 = Schottky Diode 5A UF 0,67V ( nur benötigt bei parallel Schaltung mehrere DCDC Wandler )  Bst Nr   9-640-00352 = Trenndiode mit Schraubkontakten 120A UF 0,89V

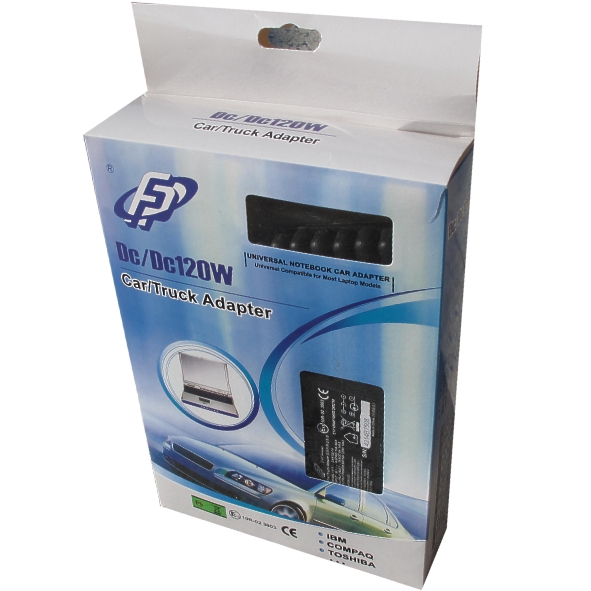

19V CAR Adapter / KFZ Lader mit 120Watt Universell verwendbarer KFZ-Adapter für 12V und 24V Einsatz im Auto, LKW, Bus, Schiff usw.  Mit einer der üblichsten Ausgangsspannung von 19Volt Gleichspannung bis max. 5,5A belastbar.  Ideale auch für Notebooks mit 19V oder 19,5V Betriebsspannung ( Automatisch kompatibel mit allen 18-20V Notebooks )  Dieses Adapter ersetzt mehr als 700 KFZ Adapter diverser Hersteller zu Acer / ASUS / HP / Compaq / DELL / MEDION / BENQ /  SONY / Samsung / Sharp / TOSHIBA / Winbook / Gateway  .... siehe weitere Bilder Für sämtliche neueren Notebooks mit 19Volt Eingangsspannung Ausgangsspannung nicht verstellbar kommt fest 19Volt heraus unabhängig ob 12Volt oder 24Volt Eingang Eingang über Zigarettenanzünderstecker Stecker mit abziehbarer Adapterkappe für die kleineren Buchsen in LKW (24V) und Caravan (12+24V) Eingangsspannung: 9...32Volt d.h. dieser Konverter ist für 12 Volt und 24Volt Eingang geeignet Die Anpassung der Eingangsspannung von 12Volt bzw. 24Volt erfolgt automatisch Betriebstemperatur -20...+50°C Der Konverter ist lüfterlos ! Mit E13 LFZ Zulassung ( 10R-02 3803 ) Es liegen 6 verschiedene Ausgangsstecker diesem Universaladapter bei: Aussen- / Innendurchmesser / Steckerlänge: .: 1x Hohlstecker 4,75mm x 1,7mm L:9,5mm 1x Hohlstecker 4,00mm x 1,7mm L:9,5mm 1x Hohlstecker 5,50mm x 2,1mm L:12mm 1x Hohlstecker 5,50mm x 2,5mm L:12mm 1x Hohlstecker 6,30mm x 3,0mm L:12mm 1x Hohlstecker 6,50mm x 4,3mm mit Innenstift 1,4mm Abmessungen: 150 x 76 x 30mm Gewicht nur 500g Optional ist ein zusätzlicher Steckerkit Nr.: 93-862-04680 erhältlich siehe (Zubehör-Register). Das Zubehörset eignet sich ideal für ältere Notebooks oder als Ersatzstecker Zusatzinfo: Auch als 230V Steckdosen Netzteil erhältlich = Bst Nr.: 93-808-01515

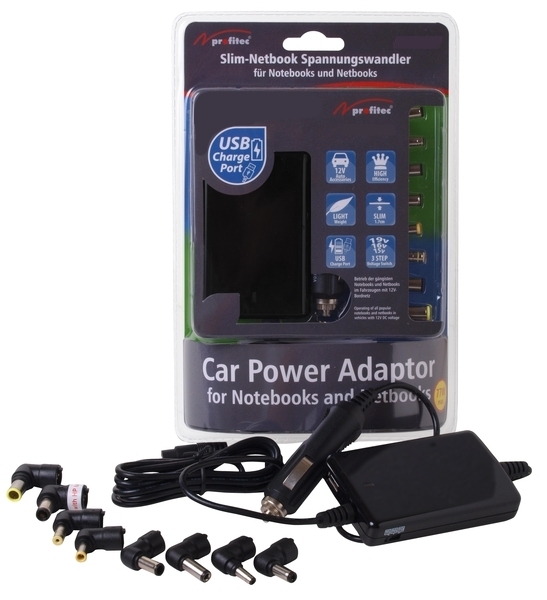

Car-Adapter, KFZ-Adapter bzw. Auto-Spannungswandler für Notebooks Laptops und Kleingeräte bis 77Watt Leistung CAR Adapter bzw. KFZ Wandler bzw. Auto-Gleichspannungswandler für Notebooks und Netbooks Eingang: 12Volt über Zigarettenanzünderstecker Dieser Autoadapter ist ausgelegt zur Stromversorgung von Notebooks / Netbooks / Tablett PCs und anderen elektronischen Geräten mit einer Eingangsspannung von 15V 16V oder auch 19Volt und einer Stromaufnahme von bis zu 4,5A Der benötigte Strom für das Notebook passt sich automatisch an  Zusätzlich können über die USB Buchse 5V 1A Geräte mit Strom versorgt werden Einstellen der gewünschten AusgangsspannungStellen Sie am Spannungsumschalter die gewünschte Ausgangs-Gleichspannung ein. Achten Sie aufeine saubere Einrastung des Umschalters im jeweiligen Spannungsbereich Technische Daten: Mit 8A Sicherung im Zigarettenanzünderstecker Mit USB Ladebuchse 5V DC max 1A  Die Polarität der Stecker ist nicht veränderbar Im Lieferumfang sind 8 verschiedene bedruckten Steckadapter  ( Buchstabe ) anbei 1x Hohlstecker 4,7 x 1,7mm T* 1x Hohlstecker 5,5 x 1,7mm X* 1x Hohlstecker 5,5 x 2,5mm P* 1x Hohlstecker 6,3 x 3,0mm D*  1x Hohlstecker 5,6 x 3,6mm mit 0,8mm Innenstift G*  1x Hohlstecker 6,4 x 4,4mm mit 1mm Innenstift E*  1x Hohlstecker 7,4 x 5,1mm mit 0,6mm Innenstift Q* primär für HP Laptops mit 3tem Innenkontakt  1x Hohlstecker 7,9 x 5,6mm mit 0,6mm Innenstift N* Adapter fest gepolt nicht verdrehbar somit nicht verpolbar Mit 8 unterschiedlichen Steckadaptern (N) = z.B. für IBM (Q) = z.B. für HP/COMPAQ (X) = z.B. für ACER (G) = z.B. für SAMSUNG (E) = z.B. für SONY (D) = z.B. für TOSHIBA (T) = z.B. für HP/COMPAQ (P) = diverse wie ACER/COMPAQ/DELTA/HP/FUJITSU/GATEWAY/TOSHIBA/LITEON Ausgangsspannung DC (Volt):    15V / 16V / 19V  Belastbarkeit:  4,5A (4500mA) von 15-16V und 3,7A (3700mA) bei 19V Ausgang Eingangsspannung DC (Volt):    12-14Volt vom KFZ üblich  Abmessungen Slim sehr klein !  nur: 90 x 56 x 17mm ! Gewicht: 310g Zusatzbemerkungen: Dieser Spannungswandler kann natürlich auch für andere Verbraucher im Auto genutzt werden. z.B. Organizer, Spielkonsolen, Drucker, Monitore, LCD-Monitore, TFT-Monitore, TV-Geräte, SAT-Technik im Caravan. Wenn Sie sich nicht sicher was ihr Notebook an Spannung benötigen so können Sie am einfachsten vom bestehenden 230Volt Netzteil (Typenschild am Boden) ablesen. Sie können natürlich auch einfach bei uns anrufen und sich beraten lassen 07362-9190-93 + Kompatibel mit folgenden Geräten (kleiner Auszug).  Optional ist ein zusätzlicher Steckerkit Nr.: 93-862-04610 optional erhältlich zB. bei Verlust einiger Stecker im Laufe der Zeit

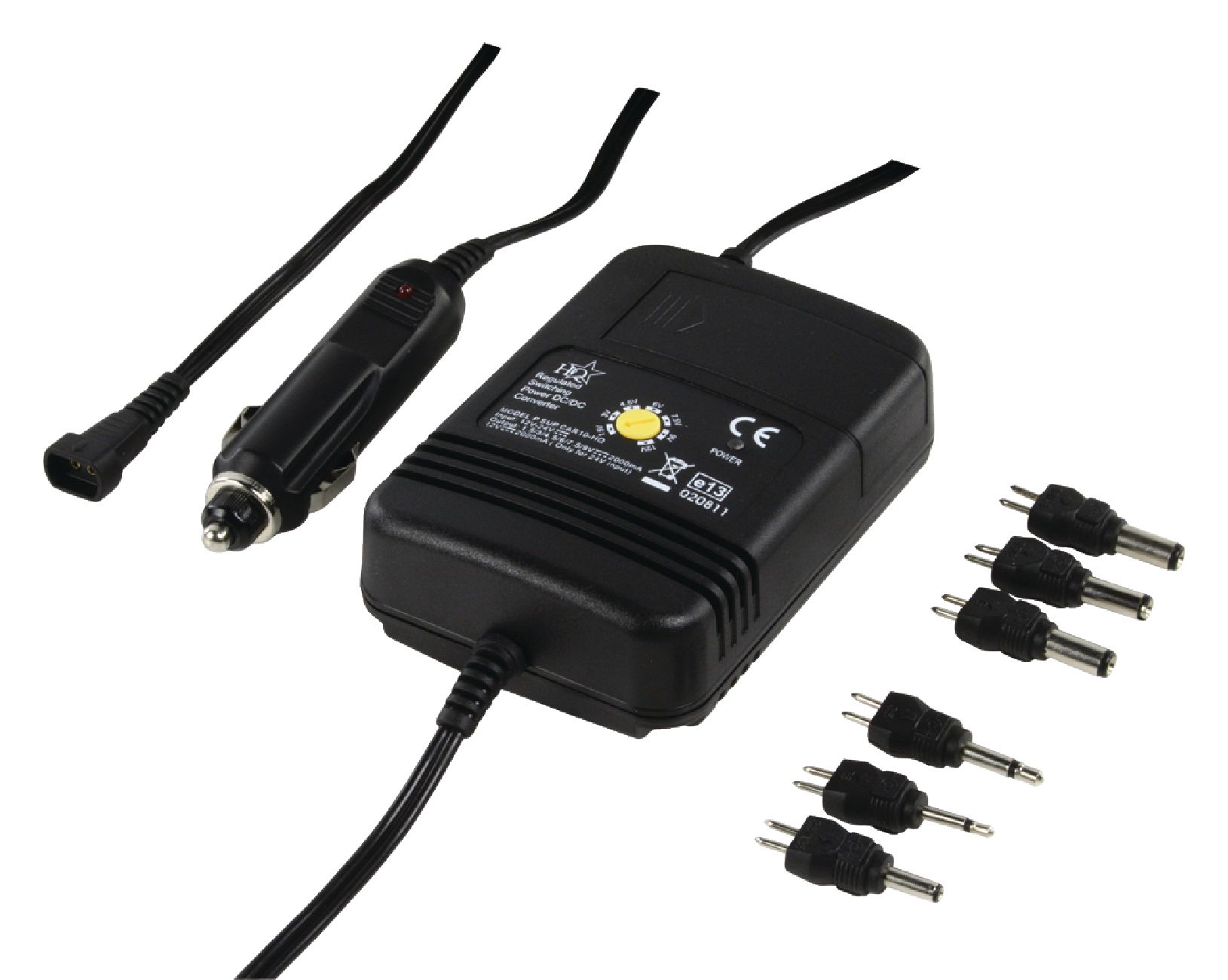

12V KFZ Adapter für Kleingeräte im KFZ...Auto...Bus...Caravan wie CD-Player, MP3 Player, Kleingeräte aller Art  Ob Walkman, Radio, MP3-Player, CD-, DVD-Spieler, Navi, Beleuchtungstechnik, Mini-Staubsauger usw. dieser KFZ-Kleingeräteadapter ist der ideale Reisebegleiter. Schonen Sie die teueren Batterien Ihrer Elektrokleingeräte und versorgen Sie direkt ! Den KFZ Kleingeräteadapter einfach in die Zigarrettenanzünderbüchse stecken und mit Ihrem Elektrogerät verbinden - fertig! Ideal auf Reisen im Auto, Campingbus, LKW etc  Integrierter Überhitzungsschutz Kurzschluss und Überlastungsschutz DC-DC Konverter in Schaltnetzteiltechnologie und Status-LEDs  einsetzbar im 12Volt KFZ Bordnetz 1,5V / 3V / 4,5V / 6V / 7,5V / 9Volt max 2,0A je nach Verbraucher und 12V 1A einsetzbar im 24Volt LKW Bornetz  1,5V / 3V / 4,5V / 6V / 7,5V / 9Volt max 1,2A je nach Verbraucher und 12V 2A Eigenschaften :  Spannungswandler für Gleichspannung von 12V oder 24Volt auf 1,5V 3V 4,5V 6V 7,5V 9V oder 12Volt  Universelles, stabilisierter DC-DC Wandler, speziell für KFZ Verwendung. Kompaktes Design und für Eingangsspannungen zwischen 12 – 24 V DC geeignet. Einstellbare Ausgangsspannung und austauschbare Ausgangsstecker anbei  Integriertes Steckerfach zum aufklappen  Lieferung inkl. 6 übliche Kleingerätestecker  1x 2,5mm Klinkenstecker  1x 3,5mm Klinkenstecker  1x Hohlstecker AD: 3,4mm / ID: 1,3mm  1x Hohlstecker AD: 5,5mm / ID: 1,7mm 1x Hohlstecker AD: 5,0mm / ID: 2,1mm  1x Hohlstecker AD: 5,2mm / ID: 2,5mm Technische Daten:  Eingang über üblichen Zigarettenanzünderstecker ( KFZ-Stecker )   Integrierte austauschbare Sicherung (2,5A 5x20mm) mit Schraubkappe im KFZ-Stecker  Integrierte Status-LED im KFZ-Stecker und im DCDC-Wandler Autom. Eingang:12-24V DC ( Range 11-32VDC )  Ausgang einstellbar auf: 1,5V / 3V / 4,5Vt / 6V / 7,5V / 9Volt je nach Verbraucher  Nur bei 24V Eingang Ausgang dann 12Volt DC max 2A Belastbarkeit Belastbarkeit Ausgangsstrom : max 2A ( 0-2000mA )  Die Ausgangsstecker können umgebolt werden, je nach angeschlossenem Verbraucher.  Bitte beachten Sie die Polung an ihren Kleingerät ( PS: üblichst ist + Plus am Innenkontakt )  Kabellänge Eingang 0,5m  Kabellänge Ausgang 1,5m  Abmessungen-Korpus :102x72x32mm

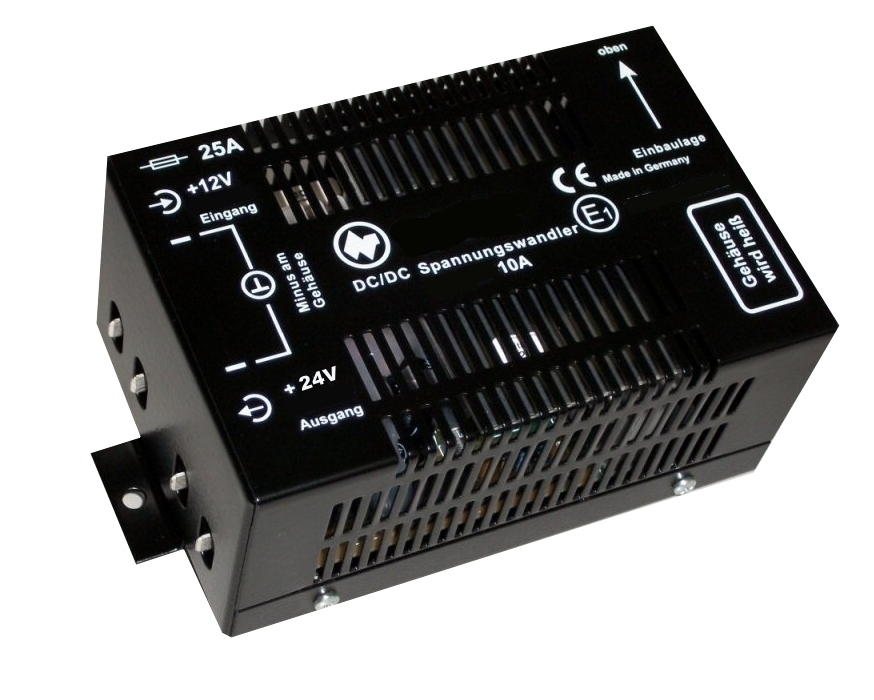

12V 24V Spannungswandler. Für den Einsatz im 12V Bordnetz wie KFZ, Wohnmobil, Wochenendhaus usw. Wandelt zuverlässig 12V in 24V um. Belastbar bis maximal 240Watt Leistung. Um z.B. 24Volt Verbraucher aller Art im 12V Netz betreiben zu können. Eingangsspannung: 12Volt (11-14V) Gleichspannung Ausgangsspannung 24Volt Gleichspannung   Ausgangsstrom max. 10A (0-10A) Ausgangsleistung 240Watt max. Belastbarkeit CV-Stabilität Last 0-100% CV-Restwelligkeit Ueff 25mV  Leerlaufstromaufnahme <30mA  Arbeitsfrequenz: ca. 20 kHz Trennung Eingang/Ausgang galvanisch verbunden  Anschluss Eingang Flachstecker 6,3mm  Anschluss Ausgang Flachstecker 6,3mm Geräte-Eigenschaften: Temperaturschutz, Minuspol am Gehäuse Minus Eingang und Minus Ausgang verbunden Kühlung Konvektion (ohne Lüfter) Farbe RAL 9005 schwarz  Gehäuse kann befestigt werden  Abmessungen 150x85x70mm Gewicht 0,6kg Einsatzbeispiele: 24V Heizung am 12Volt Batterieanschluss 24V Lüfter am 12Volt Batterieanschluss 24V Beleuchtung am 12Volt Batterieanschluss 24V Anhängerstrom am 12Volt Batterieanschluss 24V Kühlschrank am 12Volt Batterieanschluss 24V Motor am 12Volt Batterieanschluss 24V Seilwinde an 12V Batterianachluss  24V Relais bzw. Steuerungen an einer 12V Gleichspannungsversorgung 24V Blinklichter (Rettungswagen) am 12Volt Batterieanschluss u.v.w.m. universell verwendbar  Zusatzinformation : erhältlich in folgenden Leistungsklassen ( ggf. Bst Nr unter Suche ) :  Bst-Nr 43-846-00310 = DCDC 12V auf 24V mit 10A =   240W Leistung  Bst-Nr 43-846-00330 = DCDC 12V auf 24V mit 20A =   480W Leistung  Bst-Nr 43-846-00460 = DCDC 12V auf 24V mit 30A =   720W Leistung  Bst-Nr 43-846-00510 = DCDC 12V auf 24V mit 50A = 1200W Leistung  Bst-Nr 43-846-00540 = DCDC 12V auf 24V mit 90A = 2200W Leistung

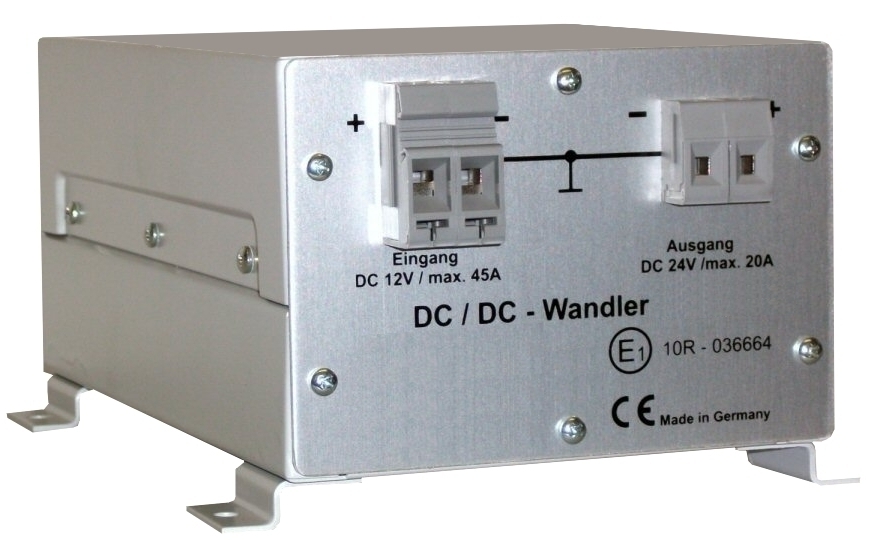

12V auf 24V Spannungswandler Hochleistungs DC-DC-Wandler von 12Volt auf 24Volt max. 20 A  DC-DC Wandler 12Volt auf 24Volt  Spannungsverdoppler kompakter Aufbau E1 - Zulassung bei diesen Typen Eingangsspannung 12Volt DC  (10,5V... 14,5Vdc) Trennung keine, Eingang/Ausgang galvanisch verbunden  ( Masse )  Ausgangsspannung 24Volt DC Ausgangsstrom 20A Ausgangsleistung 480Watt Dauerleistung 480Watt Kurzeitbelastbarkeit 480Watt CV-Stabilität Last 0-100% 4V CV-Restwelligkeit Ueff 25mV Ausregelzeit 1,5ms Leerlaufstromaufnahme 60mA  Stromaufnahme Vollast ca. 40A  Sicherungen integriert 2x25A Anschluss Eingang über Klemmen VDFK 4 Anschluss Ausgang über Klemmen VDFK 4 Geräte-Eigenschaften: Kurzschluß geschützt, Übertemperaturschutz Lüfter Temperaturgeregelt Stabilität U-Ausgang bei Änderung U-Eingang = proportional U-Eingang  Minuspol am Gehäuse, Minus Eingang und Minus Ausgang verbunden  Kühlung: geschalteter Lüfter Anzeige: keine Farbe RAL 7035 lichtgrau  Schutzgrad IP30 / III  Normen ENV EN 61000-6-1 / EN 6100-6-3 Betriebstemperatur 0-35°C  max. relative Luftfeuchte 85% bei 35°C Gehäuse Metallgehäuse Lochabstand 130 x 160mm  / Gehäuse Metall Befestigungsloch Durchmesseer für 4mm Schrauben  Abmessungen B:145mm H:98mm T: 230mm  Gewicht: 1,8kg   Einsatzbeispiele:  24V Heizung am 12Volt Batterieanschluss 24V Lüfter am 12Volt Batterieanschluss 24V Beleuchtung am 12Volt Batterieanschluss 24V Anhängerstrom am 12Volt Batterieanschluss 24V Kühlschrank am 12Volt Batterieanschluss 24V Motor am 12Volt Batterieanschluss 24V Seilwinde an 12V Batterianachluss  24V Relais bzw. Steuerungen an einer 12V Gleichspannungsversorgung 24V Blinklichter (Rettungswagen) am 12Volt Batterieanschluss u.v.w.m. universell verwendbar   Zusatzinformation : erhältlich in folgenden Leistungsklassen ( ggf. Bst Nr unter Suche ) :  Bst-Nr 43-846-00310 = DCDC 12V auf 24V mit 10A =   240W Leistung  Bst-Nr 43-846-00330 = DCDC 12V auf 24V mit 20A =   480W Leistung  Bst-Nr 43-846-00460 = DCDC 12V auf 24V mit 30A =   720W Leistung  Bst-Nr 43-846-00510 = DCDC 12V auf 24V mit 50A = 1200W Leistung  Bst-Nr 43-846-00540 = DCDC 12V auf 24V mit 90A = 2200W Leistung

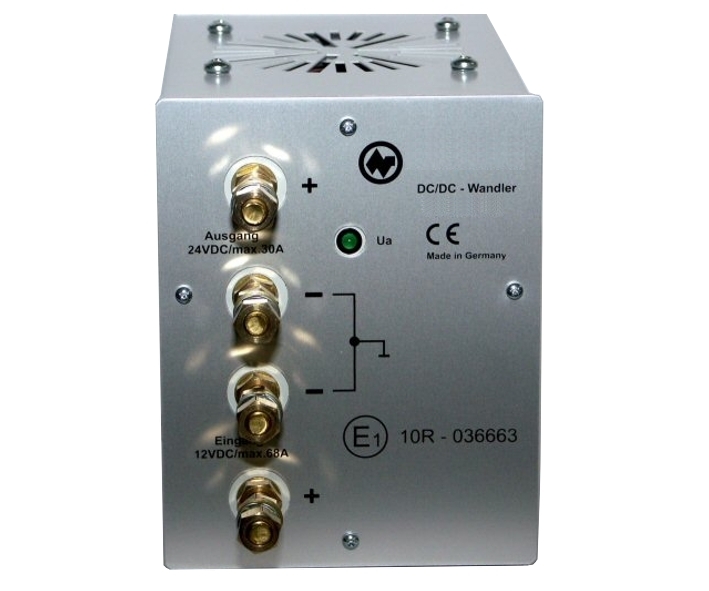

 12V auf 24V Spannungswandler Hochleistungs DC-DC-Wandler von 12Volt auf 24Volt max. 30A  Einsatzbeispiele: 24V Heizung am 12Volt Batterieanschluss 24V Lüfter am 12Volt Batterieanschluss 24V Beleuchtung am 12Volt Batterieanschluss 24V Anhängerstrom am 12Volt Batterieanschluss 24V Kühlschrank am 12Volt Batterieanschluss 24V Motor am 12Volt Batterieanschluss 24V Seilwinde an 12V Batterianachluss  24V Relais bzw. Steuerungen an einer 12V Gleichspannungsversorgung 24V Blinklichter (Rettungswagen) am 12Volt Batterieanschluss u.v.w.m. universell verwendbar  Technische Daten :  DC-DC Wandler 12Volt auf 24Volt  Spannungsverdoppler kompakter Aufbau E1 - Zulassung bei diesen Typen Eingangsspannung 12Volt DC  (10,5V... 14,5Vdc) Trennung keine, Eingang/Ausgang galvanisch verbunden  ( Masse )  Ausgangsspannung 24Volt DC Ausgangsstrom 30A Ausgangsleistung 720Watt Dauerleistung 720Watt Kurzeitbelastbarkeit 720Watt CV-Stabilität Last 0-100% 4V CV-Restwelligkeit Ueff 25mV Ausregelzeit 1,5ms Leerlaufstromaufnahme 120mA  Stromaufnahme Vollast ca. 68A  Sicherungen integriert 3x25A FSK Anschluss Eingang über Messing Bolzen M8 Anschluss Ausgang über Messing Bolzen M8 Geräte-Eigenschaften: Kurzschluß geschützt, Übertemperaturschutz Lüfter Temperaturgeregelt Stabilität U-Ausgang bei Änderung U-Eingang = proportional U-Eingang  Minuspol am Gehäuse, Minus Eingang und Minus Ausgang verbunden  Kühlung: geschalteter Lüfter Anzeige: LED für Ausgangsspannug Farbe RAL 7035 lichtgrau  Schutzgrad IP30 / III  Normen ENV EN 61000-6-1 / EN 6100-6-3 Betriebstemperatur 0-35°C  max. relative Luftfeuchte 85% bei 35°C Gehäuse Metallgehäuse Befestigungsloch Durchmesseer für 4mm Schrauben  Abmessungen 145x158x230mm  Gewicht: 2,2kg Zusatzinformation : erhältlich in folgenden Leistungsklassen ( ggf. Bst Nr unter Suche ) :  Bst-Nr 43-846-00310 = DCDC 12V auf 24V mit 10A =   240W Leistung  Bst-Nr 43-846-00330 = DCDC 12V auf 24V mit 20A =   480W Leistung  Bst-Nr 43-846-00460 = DCDC 12V auf 24V mit 30A =   720W Leistung  Bst-Nr 43-846-00510 = DCDC 12V auf 24V mit 50A = 1200W Leistung  Bst-Nr 43-846-00540 = DCDC 12V auf 24V mit 90A = 2200W Leistung

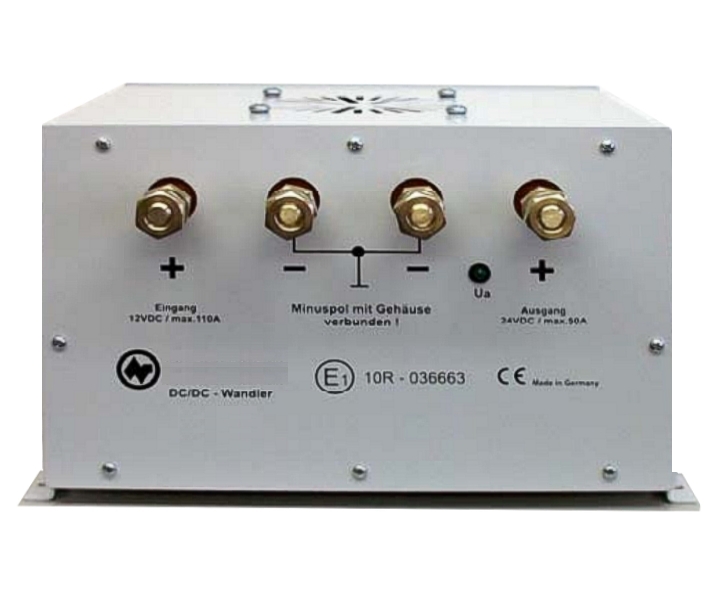

 12V auf 24V Spannungswandler Hochleistungs DC-DC-Wandler von 12Volt auf 24Volt max. 50A   Made in Germany ! Typische Einsatzbeispiele:  24V Heizung am 12Volt Batterieanschluss 24V Lüfter am 12Volt Batterieanschluss 24V Beleuchtung am 12Volt Batterieanschluss 24V Anhängerstrom am 12Volt Batterieanschluss 24V Kühlschrank am 12Volt Batterieanschluss 24V Motor am 12Volt Batterieanschluss 24V Seilwinde an 12V Batterianachluss  24V Relais bzw. Steuerungen an einer 12V Gleichspannungsversorgung 24V Blinklichter (Rettungswagen) am 12Volt Batterieanschluss u.v.w.m. universell verwendbar  Technische Daten :   DC-DC Wandler 12Volt auf 24Volt  Spannungsverdoppler kompakter Aufbau E1 - Zulassung bei diesen Typen Eingangsspannung 12Volt DC  (10,5V... 14,5Vdc) Trennung keine, Eingang/Ausgang galvanisch verbunden  ( Masse )  Ausgangsspannung 24Volt DC Ausgangsstrom 50A Ausgangsleistung 1200Watt Dauerleistung 1200Watt Kurzeitbelastbarkeit 1200Watt CV-Stabilität Last 0-100% 4V CV-Restwelligkeit Ueff 25mV Ausregelzeit 1,5ms Leerlaufstromaufnahme 200mA  Stromaufnahme Vollast ca. 110A  Sicherungen integriert 5x25A FSK Anschluss Eingang über Messing Bolzen M10 Anschluss Ausgang über Messing Bolzen M10 Geräte-Eigenschaften: Kurzschluß geschützt, Übertemperaturschutz Lüfter Temperaturgeregelt Stabilität U-Ausgang bei Änderung U-Eingang = proportional U-Eingang  Minuspol am Gehäuse, Minus Eingang und Minus Ausgang verbunden  Kühlung: geschalteter Lüfter Anzeige: LED für Ausgangsspannug Farbe RAL 7035 lichtgrau  Schutzgrad IP30 / III  Normen ENV EN 61000-6-1 / EN 6100-6-3 Betriebstemperatur 0-35°C  max. relative Luftfeuchte 85% bei 35°C Gehäuse Metallgehäuse Befestigungsloch Durchmesseer für 4mm Schrauben  Befestigungslochabstand 253 x 160mm Abmessungen B: 245mm H: 165mm T: 205mm  Gewicht: 4,5kg Zusatzinformation : erhältlich in folgenden Leistungsklassen ( ggf. Bst Nr unter Suche ) :  Bst-Nr 43-846-00310 = DCDC 12V auf 24V mit 10A =   240W Leistung  Bst-Nr 43-846-00330 = DCDC 12V auf 24V mit 20A =   480W Leistung  Bst-Nr 43-846-00460 = DCDC 12V auf 24V mit 30A =   720W Leistung  Bst-Nr 43-846-00510 = DCDC 12V auf 24V mit 50A = 1200W Leistung  Bst-Nr 43-846-00540 = DCDC 12V auf 24V mit 90A = 2200W Leistung

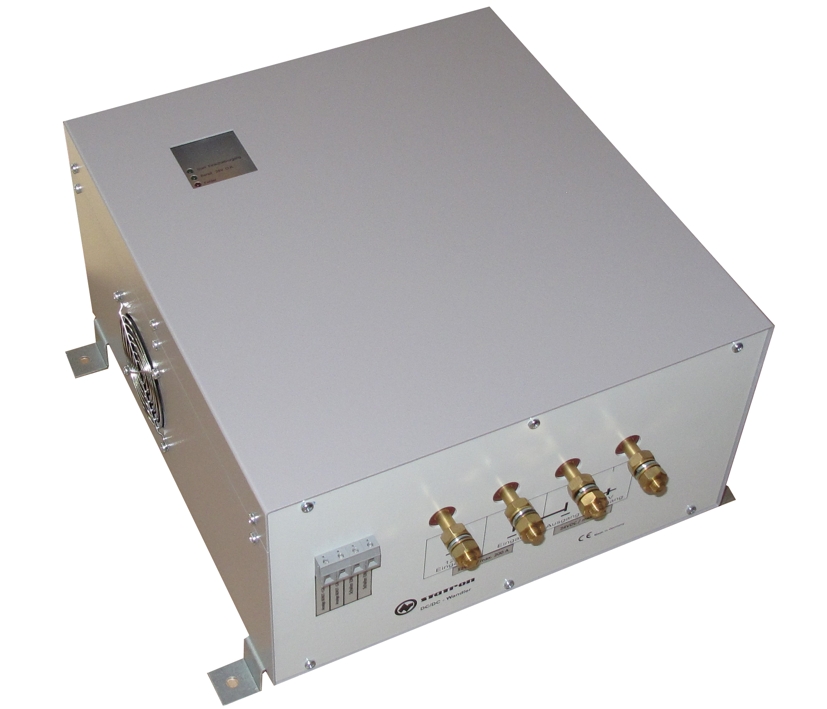

 12V auf 24V Spannungswandler Hochleistungs DC-DC-Wandler von 12Volt auf 24Volt max. 90A   Made in Germany ! Typische Einsatzbeispiele:  24V Heizung am 12Volt Batterieanschluss 24V Lüfter am 12Volt Batterieanschluss 24V Beleuchtung am 12Volt Batterieanschluss 24V Anhängerstrom am 12Volt Batterieanschluss 24V Kühlschrank am 12Volt Batterieanschluss 24V Motor am 12Volt Batterieanschluss 24V Seilwinde an 12V Batterianachluss  24V Relais bzw. Steuerungen an einer 12V Gleichspannungsversorgung 24V Blinklichter (Rettungswagen) am 12Volt Batterieanschluss u.v.w.m. universell verwendbar  Technische Daten :   DC-DC Wandler 12Volt auf 24Volt  Spannungsverdoppler kompakter Aufbau E1 - Zulassung bei diesen Typen Eingangsspannung 12Volt DC  (10,5V... 14,5Vdc) Trennung keine, Eingang/Ausgang galvanisch verbunden  ( Masse )  Ausgangsspannung 24Volt DC ( 21-26,5V folgt proportional der Eingangsspannung ) Ausgangsstrom 90A Ausgangsleistung 2160Watt Dauerleistung 2160Watt Kurzeitbelastbarkeit 2200Watt CV-Restwelligkeit Ueff 25mV Leerlaufstromaufnahme 2500mA  Stromaufnahme Vollast ca. 200A ( 12-13,8V )  Sicherungen integriert 9x10A  Anschluss 12V DC Eingang über Messing Bolzen M10 Anschluss 24V DC Ausgang über Messing Bolzen M10 Steuerkontakte: 12V Steuereingang ( Ein-Aus ) über Klemme Meldekontakt ( >Schraubklemme ): Wandler ist Betriebsbereiit OK externe Signalsierung z.B. ext Lampe 12V 3W dann ON Geräte-Eigenschaften: Kurzschluß geschützt, Übertemperaturschutz Lüfter Temperaturgeregelt +35° und bei +70°  Stabilität U-Ausgang bei Änderung U-Eingang = proportional U-Eingang  Minuspol am Gehäuse, Minus Eingang und Minus Ausgang verbunden  Kühlung: geschalteter Lüfter über Thermostat intern  Anzeige:4-fach LED für 24V Ausgang OK / Start Einschaltverzögerung / Fehler / Übertemperatur  Farbe RAL 7035 lichtgrau  Schutzgrad IP30 / III  Funkenstört gemäß VDE0875 T3 Kurve G  Normen ENV EN 61000-6-1 / EN 6100-6-3 Betriebstemperatur 0-35°C  max 60° ( bei 70° Lüfter ON Wandlre Aus )  max. relative Luftfeuchte 85% bei 35°C Gehäuse Metallgehäuse Befestigungsloch Durchmesser für Schrauben  Abmessungen B: 420mm H: 230mm T: 440mm Befestigungsmaß = 395 x 330mm Gewicht: 18kg Zusatzinformation : erhältlich in folgenden Leistungsklassen ( ggf. Bst Nr unter Suche ) :  Bst-Nr 43-846-00310 = DCDC 12V auf 24V mit 10A =   240W Leistung  Bst-Nr 43-846-00330 = DCDC 12V auf 24V mit 20A =   480W Leistung  Bst-Nr 43-846-00460 = DCDC 12V auf 24V mit 30A =   720W Leistung  Bst-Nr 43-846-00510 = DCDC 12V auf 24V mit 50A = 1200W Leistung  Bst-Nr 43-846-00540 = DCDC 12V auf 24V mit 90A = 2200W Leistung

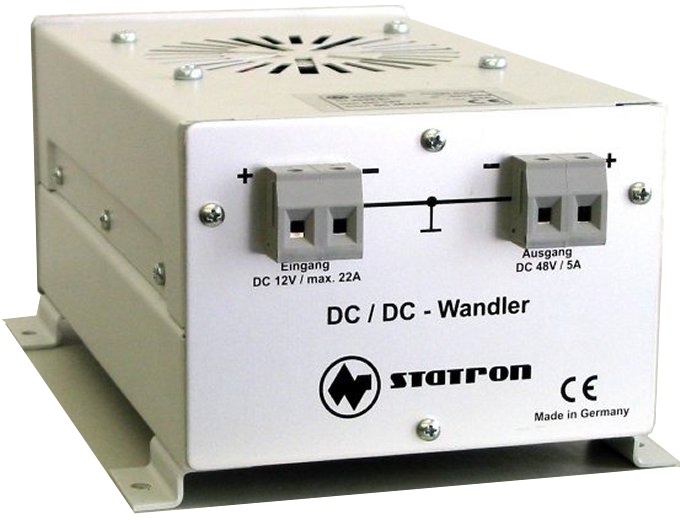

DCDC Wandler 12V auf 48V max. 5A 240Watt ( typischer Einsatz KFZ 12Volt Gleichspannung von der Batterie ) Eingangsspannung: 12Vdc (10,5V... 14,5V) Ausgangsspannung 48Volt DC ( unstabilisiert ) Ausgangsspannung folgt proportional der Eingangsspannung DC-DC-Wandler / Anzeigen LED für Ausgangsspannung Kurzdaten: 12Volt DC auf 48Volt DC 0-5A DC 240Watt Belatbarkeit Ausgang = 240W Anschlußleistung  E1 Zulassung für KFZ-Nutzung. Eingangsspannung typ.: 12Vdc (10,5V... 14,5Vdc) Sicherung: FSK üblichst  Stromaufnahme unter Vollast ca. 20-22A Trennung Eingang/Ausgang keine, galvanisch verbunden  Ausgangsspannung 48VDC Ausgang folgt proportional Eingangsspannung  Max. Ausgangsstrom 5A Ausgangsleistung 240W  Dauerleistung 240W  Kurzeitbelastbarkeit 240W  Leerlaufstromaufnahme 200mA  Anschluss Eingang Schraubkklemmen bis 4qmm Geräte-Eigenschaften Übertemperaturschutz, Minuspol am Gehäuse, Minus Eingang und Minus Ausgang verbunden Kühlung Lüfter / Schutzgrad/Klasse IP30/III  Farbe RAL 7035 lichtgrau Gehäuse Metall Lochabstand 130 x 160mm  Abmessungen 145x158x230mm  Gewicht 1,6 kg

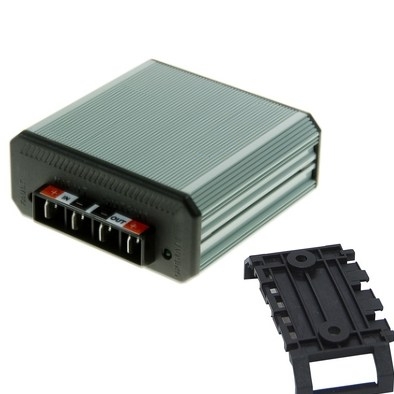

24V auf 12V Wandler DCDC Spannungswandler mit sehr kompakten Abmessungen für den mobilen Einsatz am 24V Gleichspannungsnetz wie Caravan, LKW, Busse, Boote usw. Schnelle Montage mit Halteclip überall möglich Technische Daten: Eingangsspannung typ.: 24V (18...38Volt DC) Ausgangsspannung 12V (13,8Volt) stabilisiert Ausgangsstrom 12A konstant bis 16A kurzzeitig Ripple & Noise 15mV rms Wirkungsgrad >90%. Anzeigen Funktions LED grün für Betrieb und rot für Störung Sicherheit Schutz gegen Verpolung, Kurzschluss, Überspannung, Überlast, Loss of Earthprotection Anschlüsse über 6,3mm Flachstecker ( Push-on Flat Balde Connector ) Kühlung Konvektion, kein Lüfter Eingangssicherung: 20A Abmessungen: L:142mm H:32mm B:75mm Gewicht: 0,38Kg. Montage mit Cliphalterung Lieferumfang Clipmontagehalterung und Schrauben

24V 12V DCDC Spannungswandler mit sehr kompakten Abmessungen für den mobilen Einsatz am 24V Gleichspannungsnetz wie LKW, Busse, Caravan, Boote usw. Schnelle Montage mit Halteclip überall möglich. Eingangsspannung typ.: 24V (18...38Volt) DC Ausgangsspannung 12V (13,8V DC) stabilisiert Ausgangsstrom 16A konstant bis 20 Ampere kurzzeitig Ripple & Noise 20mV rms. Wirkungsgrad >90% Anzeigen Funktions LED grün für Betrieb und rot für Störung. Sicherheit Schutz gegen Verpolung, Kurzschluss, Überspannung, Überlast, Loss of Earthprotection Anschlüsse über 6,3mm Flachstecker ( Push-on Flat Balde Connector ) Kühlung Konvektion kein Lüfter Eingangssicherung: 30A Abmessungen: L:192mm H:32mm B:75mm Gewicht: 0,48Kg. Montage mit Cliphalterung Lieferumfang Clipmontagehalterung und Schrauben

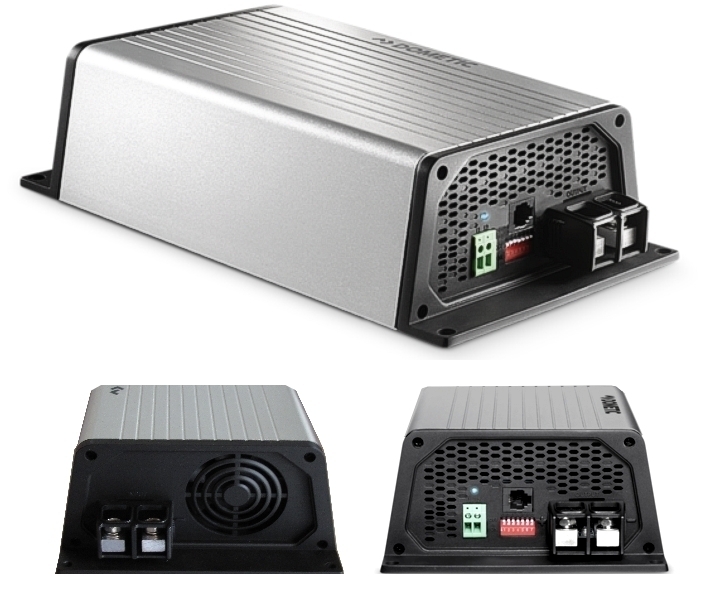

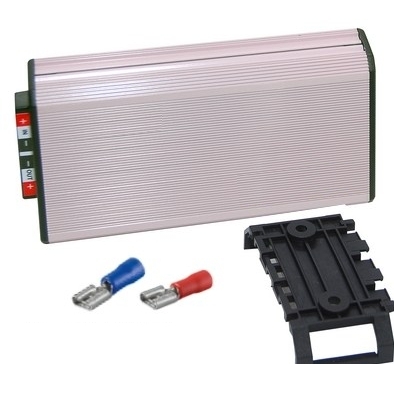

24V 12V Wandler 20A Optimal für sensible Elektronikgeräte, Eingangs- und Ausgangsspannung galvanisch getrennt.  Dieser Gleichstrom-Ladewandler wandelt 24V Eingangsspannung in 12V um und sorgt während der Fahrt zu jeder Zeit für einen optimalen Ladezustand der Versorgerbatterie. Sie werden also niemals mit einer leeren Batterie am Reiseziel ankommen. Sehr zu empfehlen für moderne Fahrzeuge der EURO-6-Klasse mit intelligenter Lichtmaschine. Auch empfehlenswert für Fahrzeuge, in denen der Kabelquerschnitt nicht zur Versorgung der angeschlossenen Geräte ausreicht.  Ausgleich von Spannungseinbrüchen und -spitzen, Ideal für empfindliche Verbraucher. Auch als Batterielader bzw. 12V Akkulader einsetzbar Geeignet für Batterietypen wie Blei, AGM, Gel, Autobatterie   Parallelbetrieb von mehreren Wandlern möglich EMV-optimiert für den Fahrzeugbau (KFZ-LKW-BUS-Caravan) oder und auch beim Schiffsbau. Spannungswandler mit galvanisch getrennter Eingangs- und Ausgangsspannung Parallelbetrieb mehrerer Wandler möglich z.B. 2x20A bei 12V = 12V 40A  Zusätzlicher Enable-Eingang: Anschluss über einen Schalter an Batterie; zum manuellen Ein- und Ausschalten des Wandlers oder Anschluss an D+ zum automatischen Ein- und Ausschalten des Laders über die Lichtmaschine Der Ladewandler schaltet sich automatisch ein, sobald er ein positives Steuersignal erhält. Die Status-LED leuchtet blau. Einfache Konfiguration dank außenseitiger DIP-Schalter – sie brauchen das Gehäuse nicht zu öffnen Temperaturkompensiertes Laden mit optionalem Temperaturfühler  VERLÄNGERTE BATTERIELEBENSDAUER  DCDC Ladewandler stellen sicher, dass Versorgungsbatterien beim Fahren optimal geladen werden. Damit wird eine Sulfatierung verhindert – der Hauptgrund für vorzeitige Ausfälle bei Bleibatterien – und die Betriebsdauer erheblich verlängert. DCDC Ladewandler mit innovativer IU0U-Ladetechnologie bieten ausreichend Leistung, um Batterien auch auf kurzen Strecken aufzuladen. Auf längeren Fahrten werden die Batterien ohne Überladungsrisiko vollständig aufgeladen.  Technische Daten: Eingang: 24Volt DC (Autom. Eingang von 16....32Volt) Ausgang: 13,8Volt (max. 20A ) bei Akkuladung  13,2-14,7V DC  Dauerleistung bei 25 °C 250W Stabile, elektronisch geregelte Ausgangsspannung  Hoher Wirkungsgrad (89 %) Ausgangsstrom: max. 20A  Ripple & Noise: 100mV bei max  Status LED: Power-ON, Batterie schwach, Überlastung (Overload). Lüfter integriert. Eingang / Ausgang über Schraubklemmen  Remote ON über Steuerkabel, Ausgang über Schraubklemmen. Geeignet für Batterietypen wie Blei, AGM, Gel, Autobatterie   Auch als 12V Akkulader bzw. Batterielader einsetzbar, es darf jedoch keinenesfalls zum Laden anderer Batterietypen (z. B. NiCd, NiMH usw.) verwendet werden! Schutzfunktionen: Überspannungs-Schutz / Unterspannungs-Schutz / Übertemperatur-Schutz / Schutz vor Kurzschluss RJ11-Terminal: Anschluss eines Temperatursensors ( optionales Zubehör fals nötig ) Die Ladespannung entspricht einer IU-Ladecharakteristik mit einer Ladespannung von 13,8V Dadurch erfolgt eine schnellere Ladung der Batterie Umgebungstemperatur Betrieb: -20 °C bis +50 °C Abmessungen (BxHxT):  153 x 73 x 220 mm Gewicht: 1,55 kg Anschluss:  4 flexible Anschlusskabel: + und – zur Starterbatterie, + und – zur Aufbaubatterie. 1 flexibles Signalkabel zum Anschluss an D+ oder die Zündung. Qualitätsmerkmale: Galvanische isolierte Ausgangsspannung, weiter Eingangsspannungsbereich, hohe Präzision der Ausgangsspannung.

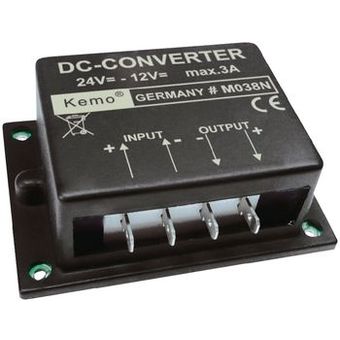

24V auf 12V Spannungswandler mit sehr kompakten Abmessungen für den mobilen Einsatz am 24V Gleichspannungsnetz wie Caravan, LKW, Busse, Boote usw. Technische Daten: Eingangsspannung typ.: 24V (24...28Volt DC) Ausgangsspannung 12V (13,8Volt) stabilisiert Ausgangsstrom max. 3A Verbraucher bis 36Watt Anschlüsse über 6,3mm Flachstecker Kühlung Konvektion, kein Lüfter rüttelsicheres Modul Montage Schrauben Anschluß über 6,3mm Flachsteckhülsen Abmessungen: 86 x 60 x 32mm Gewicht: 200g

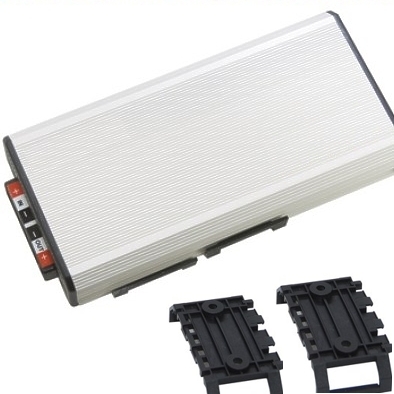

24V 12V Wandler 40A Optimal für sensible Elektronikgeräte, Eingangs- und Ausgangsspannung galvanisch getrennt.  Optimal für sensible Elektronikgeräte, Eingangs- und Ausgangsspannung galvanisch getrennt, Ausgleich von Spannungseinbrüchen und -spitzen.  Sie verfügen über eine Systemspannung von 24V, müssen aber Geräte anschließen, die mit 12 V betrieben werden, oder eine 12-V-Batterie aufladen? Dann wird Ihnen dieser Gleichstrom-Ladewandler an Bord wertvolle Dienste leisten. Der Powerwandler stellt sicher, dass Ihre Versorgerbatterie während der Fahrt optimal aufgeladen wird und Sie niemals mit leerer Batterie am Reiseziel ankommen. Der Ladewandler erzeugt eine stabile Ausgangsspannung und lässt sich dadurch auch als konstante Stromversorgung für empfindliche Geräte nutzen. Er eignet sich außerdem ideal als Spannungsverstärker in Fahrzeugen, in denen der Kabelquerschnitt zu klein ist. Ideal für empfindliche Verbraucher Stabilisieren der Bordspannung beim Motorstart Als Batterielader bzw. 12Volt Akkulader einsetzbar Für höheren Strombedarf ist der Parallelbetrieb von mehreren Wandlern möglich. z.B. 12V 2x40A = 80A dann verfügbar EMV-optimiert für den Fahrzeugbau (LKW-BUS-Caravan) oder und Schiffsbau Ideal für größere Reisemobile, die mit einer 24Volt Starterbatterie und einer 12V Versorgungsbatterie ausgestattet sind Spannungswandler mit galvanisch getrennter Eingangs- und Ausgangsspannung Zusätzlicher Enable-Eingang: Anschluss über einen Schalter an Batterie; zum manuellen Ein- und Ausschalten des Wandlers oder Anschluss an D+ zum automatischen Ein- und Ausschalten des Laders über die Lichtmaschine MASSGESCHNEIDERT FÜR IHRE BATTERIE Einfach einstellbare DIP-Schalter passen zu den meisten Batterietypenbzw. Akkus wie AGM, Blei, Gel, Blei-Säure-Batterein, Blei-Gel-Battereien, Vlies-Batterien (AGM), eStore Lithium Battereien. MASSGESCHNEIDERT FÜR IHRE BATTERIE bzw AKKU  Einfach einstellbare DIP-Schalter passen zu den meisten Batterietypen Die Versorgerbatterie wird während der Fahrt optimal aufgeladen Zuverlässige Lösung für EURO-6-konforme Fahrzeuge Stabile Ausgangsspannung – geeignet als dauerhafte Stromversorgung für empfindliche Geräte Fortschrittliche IU0U-Ladetechnologie – passt sich an alle Batterietypen an Einfache Konfiguration dank außenseitiger DIP-Schalter ( siehe weitere Bilder ) – sie brauchen das Gehäuse nicht zu öffnen Nach der U0-Phase schaltet der Batterielader auf Erhaltungsspannung um (U-Phase). Temperaturkompensiertes Laden mit optionalem Temperaturfühler Elegantes Gehäuse – exklusives ALU Design VERLÄNGERTE BATTERIELEBENSDAUER PerfectCharge Ladewandler stellen sicher, dass Versorgungsbatterien beim Fahren optimal geladen werden.  Damit wird eine Sulfatierung verhindert – der Hauptgrund für vorzeitige Ausfälle bei Bleibatterien – und die  Betriebsdauer erheblich verlängert. PerfectCharge Ladewandler mit innovativer IU0U-Ladetechnologie  bieten ausreichend Leistung, um Batterien auch auf kurzen Strecken aufzuladen. Auf längeren Fahrten werden die Batterien ohne Überladungsrisiko vollständig aufgeladen. Nach der U0-Phase schaltet der Batterielader auf Erhaltungsspannung um (U-Phase). Technische Daten:   Spannungswandler mit galvanisch getrennter Eingangs- und Ausgangsspannung,  Eingang: 24Volt typisch (Autom. Eingang von 16....32Volt) auf  Ausgang: 13,8-14,7Volt (max. 40Amp.) Dauer-Ausgangsleitung 500Watt  Stabile, elektronisch geregelte Ausgangsspannung Hoher Wirkungsgrad ( 90 %) Parallelbetrieb mehrerer Wandler möglich. Eingang zu Ausgang galvanisch getrennt JA  Frage eines Kunden - kann darf Eingangs-Masse und Ausgangs-Masse z.B. selbe Masse von Karosserie : Antwort: Ja funktioniert   Weitere technische Details:  Ausgangsstrom: max. 40A  bis 500Watt Dauerleitung   Restwelligkeit der Ausgangsspannung bei Nennstrom 100mV eff  Status LED: Power-ON Blaue LED  Prüfung Zertifikat E9 für KFZ Anschluss: 24V Eingang +/-  für Ring- oder U-Schellen ( Kabelschuh )  Bitte min 10qmm verwenden  12V Ausgang +/- für Ring oder U-Schellen ( Kabelschuh )   Bitte min 10qmm verwenden  Klemme für Remote ON ( Fernschalter EIN-AUS ) über Schraubklemmen für ein Steuerkabel  Der Ladewandler schaltet sich automatisch ein, sobald er ein positives Steuersignal erhaelt  Der Ladewandler schaltet sich automatisch aus, wenn das Steuersignal nicht mehr anliegt Der Ladewandler darf nicht direkt an die Lichtmaschine angeschlossen werden. Umgebungstemperatur Betrieb: -20 °C bis +50 °C Abmessungen L: 260mm B: 153mm H: 73mm / Gewicht: 1,9 kg  Als 12V Akkulader bzw. Batterielader einsetzbar, es darf jedoch keinenesfalls zum Laden anderer Batterietypen (z. B. NiCd, NiMH, Lithium usw.) verwendet werden! Die Ladespannung entspricht einer IU-Ladecharakteristik mit einer Ladespannung von 13,8V. Dadurch erfolgt eine schnellere Ladung der Batterie. Qualitätsmerkmale: Galvanische isolierte Ausgangsspannung, weiter Eingangsspannungsbereich, hohe Präzision der Ausgangsspannung. Optional erhältlich = MCA-TS1 Tempfühler mir RJ Stecker wenn benötigt für Akkutemperatur-Kompensation

24V Spannungswandler auf 12V mit sehr kompakten Abmessungen für den mobilen Einsatz am 24V Gleichspannungsnetz wie Caravan, LKW, Busse, Boote usw. Technische Daten: Eingangsspannung typ.: 24V (18...38Volt DC) Ausgangsspannung 12V (13,8Volt) stabilisiert Ausgangsstrom 5A konstant bis 7 A kurzzeitig Belatbarkeit: 60/80Watt Ripple & Noise 10/100mV rms Wirkungsgrad >89%. Anzeigen Funktions LED grün für Betrieb und rot für Störung Sicherheit Schutz gegen Verpolung, Kurzschluss, Überspannung, Überlast, Anschlüsse über 6,3mm Flachstecker ( Push-on Flat Balde Connector ) Kühlung Konvektion, kein Lüfter Eingangssicherung: 12A e-Mark e11 *72/245*95/54*3079*00 Abmessungen: L:75mm H:75mm B:32mm Gewicht: 190gr Montage mit Cliphalterung Lieferumfang Clipmontagehalterung und Schrauben

DCDC Wandler 24V auf 48V max. 5A 240Watt Eingangsspannung: 24Vdc (18V... 28V) Ausgangsspannung 48Vdc (36V...56V) Ausgangsspannung folgt proportional der Eingangsspannung Beispiel: 24V=48V / 25V=50V / 26V=52V Ausgangsstrom max. 5A Ausgangsleistung 240W Kurzeitbelastbarkeit 240W CV-Stabilität Last 0-100% 1,5V CV-Restwelligkeit Ueff 25mV Leerlaufstromaufnahme <30mA Trennung: Eingang/Ausgang galvanisch verbunden Anschluss Eingang Flachstecker 6,3mm Anschluss Ausgang Flachstecker 6,3mm Geräte-Eigenschaften Übertemperaturschutz, Minuspol am Gehäuse Minus Eingang und Minus Ausgang verbunden Schutzgrad/Klasse IP30/III Farbe RAL 9005 schwarz Stabilität Ua bei Änderung Ue Ua folgt proportional Ue Kühlung Konvektion Gehäuse Wandmontagegehäuse Abmessungen 150x85x70 Gewicht 0,6 kg

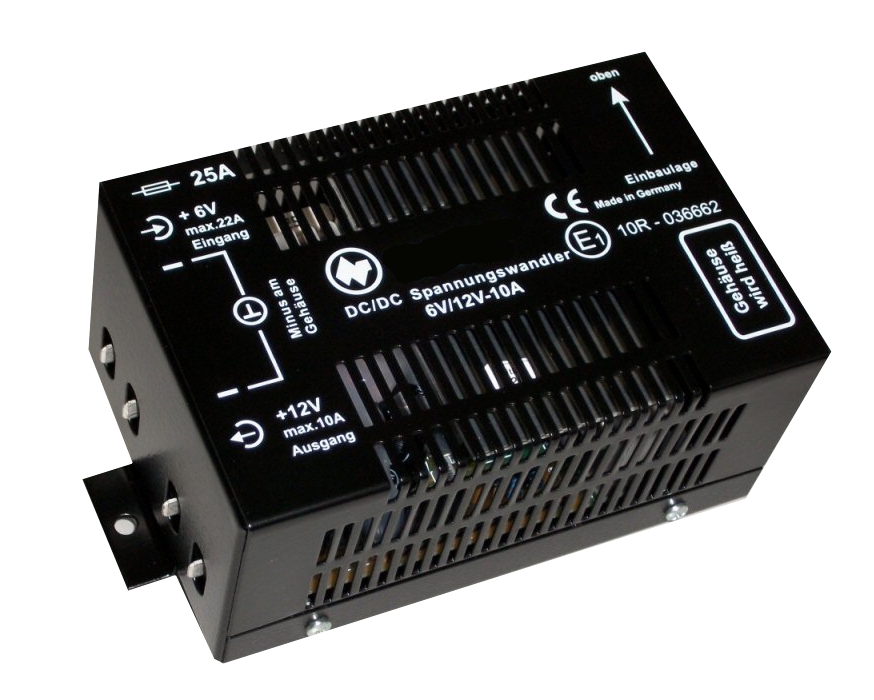

6V auf 12V Spannungswandler DCDC Wandler DC-DC Wandler bzw. Spannungswandler für Oldtimer usw. Wandelt sicher 6Volt in 12Volt um. Somit können 12V Verbraucher wie 12V Autoradios, 12V Ladegeräte, 12V Lampen, Notebook 12V CAR-Adapter usw. wieder im Oldtimer betrieben werden.  Technische Daten: Eingangsspannung:   6Volt (5,5V...8V DC) Ausgangsspannung: 12Volt (DC) nicht stabilisiert  Ausgangsspannung folgt proportional der Eingangsspannung Beispiele: Eingang 6V=12V / Eingang 7V=14V / Eingang 8V=16V Ausgangsspannung  Ausgangsstrom: bis zu max 10A Ausgangsleistung: bis zu max. 120W Verbraucher Belastbarkeit/Dauerleistung: bis zu 120Watt  CV-Stabilität Last 0-100% max.3V Leerlaufstromaufnahme 30mA Trennung Eingang/Ausgang galvanisch verbunden (Masse) Anschluss Eingang Flachstecker 6,3mm Anschluss Ausgang Flachstecker 6,3mm Geräte-Eigenschaften: Übertemperaturschutz Minuspol am Gehäuse Minus Eingang und Minus Ausgang verbunden Kühlung Konvektion Schutzgrad Klasse IP30/III Farbe RAL 9005 schwarz Stabilität Ua bei Änderung Ue Ua folgt proportional Ue Gehäuse: Schlitzgehäuse Abmessungen 150x85x70mm Gewicht 0,6 kg Zubehör: 6,3mm Flachsteckhülsen siehe (Zubehör-Register) Zusatzinformation fals je nach Anwendung benötigt gibt es ab 2023 eine weitere Version dieses DCDC-Aufwärtswandler 6V auf 12V nun mit stabilisiertem Ausgang von 12Volt DC Festspannung = Art-Nr 43-846-00361

6V auf 12V DCDC Wandler Spannungswandler DCDC Wandler bzw. Spannungswandler für Oldtimer usw.6V Fahrzeuge aller Art Wandelt sicher 6Volt in 12Volt um. Somit können 12V Verbraucher wie 12V Autoradios, 12V Ladegeräte, 12V Lampen, Notebook 12V CAR Adapter usw. wieder im Oldtimer betrieben werden. Auch können Sie eine zweite 12V KFZ Batterie z.B. mit 20-65Ah geladen werden  Technische Daten: Eingangsspannung:   6Volt (5,5V...8V DC) Ausgangsspannung: 12Volt (DC) Ausgangsspannung folgt proportional der Eingangsspannung Beispiele: 6V=12V / 6,8V = 13,6V / 7V=14V / 8V=16V Ausgangsstrom: bis zu max 20A Somit kann auch eine zweite 12V Batterie mit im System geladen werden  Ausgangsleistung: bis zu max. 240W Verbraucher  Belastbarkeit/Dauerleistung: bis zu 240Watt  CV-Stabilität Last 0-100% max.3V Leerlaufstromaufnahme 50mA Trennung Eingang/Ausgang galvanisch verbunden (Masse) Anschluss Eingang Schraubklemen bis 4qmm Anschluss Ausgang Schraubklemen bis 4qmm Geräte-Eigenschaften: Übertemperaturschutz Minuspol am Gehäuse Minus Eingang und Minus Ausgang verbunden Kühlung geschalteter Lüfter  Schutzgrad Klasse IP30/III Farbe RAL7035 Stabilität Ua bei Änderung Ue Ua folgt proportional Ue Gehäuse: Metallgehäuse gemeinsame Masse mit Gehäuse verbunden Abmessungen 210x120x95mm Gewicht 1,8kg

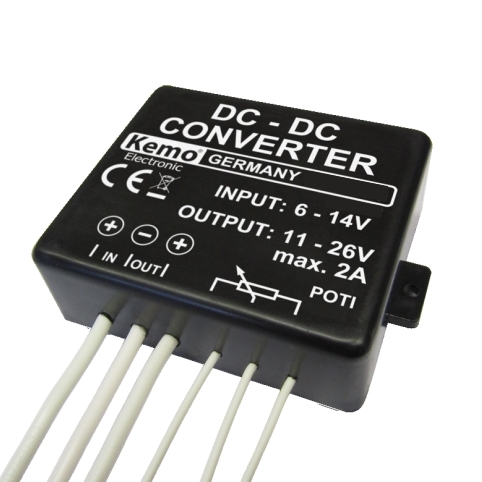

Konverter 6Volt auf 12Volt Spannungswandler 6V auf 12V oder 12V auf 24V ( DCDC Konverter )  Dieser elektronisch geregelte Gleichspannungswandler erzeugt aus einer kleinen Eingangsspannung eine fast doppelt so hohe Ausgangsspannung. Beispiele hierfür   6V (DC) Eingang macht 12V (DC) Ausgangsspannung Beispiele hierfür 12V (DC) Eingang macht 24V (DC) Ausgangsspannung Max. Ausgangsstrom: ca. 2A 24Watt ( Ideal auf für Autoradios in Oldtimer )  Mit einem zusätzlichen Potentiometer von 4,7-kOhm lin. kann die Ausgangsspannung nach oben hin begrenzt werden. Das Poti ist nicht zwingend für den Betrieb nötig, aber von uns empfohlen.  Je nach Belastung erwärmt sich das Modul im Dauerbetrieb. Es sollte an einer gut belüfteten Stelle mit dem Kühlwinkel des Moduls an ein gut wärmeableitendes Metallstück montiert werden. Das sollte entweder eine größere, kühlende Metallfläche (Karosserie) oder ein handelsüblicher Rippenkühlkörper mit den Mindestmaßen von ca. 40 x 100 x 100mm sein. Der Kühlwinkel des Moduls muß plan und fest auf den Kühlkörper aufgeschraubt werden, um einen guten Wärmeübergang zu gewährleisten. Die Kühlung muß so gut sein, daß das Modul am Kühlwinkel im Normalbetrieb nicht über 60º C warm wird. Der Kühlwinkel ist elektrisch mit dem Minuspol an der Klemmleiste des Moduls verbunden. Der Kühlwinkel des Moduls darf daher nicht ohne Isolierung an Karosserien geschraubt werden, die mit dem Pluspol der Eingangsspannung verbunden sind (Kurzschlußgefahr). In den Eingang des Moduls muß eine Vorsicherung von ca. 5 Ampere geschaltet werden (siehe Zeichnung). Das Potentiometer von 4.7 KOhm linear sollte nur angeschlossen werden, wenn die Ausgangsspannung einen bestimmten Wert nicht überschreiten darf. Sie schließen in diesem Fall ein Voltmeter an den Ausgang des Moduls und regeln das Poti dann so ein, daß die gewünschte Ausgangsspannung angezeigt wird. Das Modul leistet dann nicht mehr die maximal mögliche Ausgangsspannung, sondern begrenzt auf die eingestellte kleinere Spannung. Es können bis zu 2 Module direkt parallel geschaltet werden, um die Leistung zu verdoppeln. z.B. für Leistungen bis 48Watt z.B. Leistungsstärkere Autoradios   Achtung: Das Modul ist nur für Gleichspannung (z.B. Autobatterie) geeignet, nicht für Wechselspannung! Falscher Anschluß, Kurzschluß, zu hohe Eingangsspannung (> 14,5V) oder mangelnde Kühlung führen zur Zerstörung des Moduls. Da jeder Spannungswandler sorgfältig vor dem Versand getestet wurde, ist ein Kulanzersatz nicht möglich! Die Ausgangsspannung sinkt bei höherer Belastung.  Technische Daten:  Eingangsspannung:    6-14V DC Gleichstrom   Ausgangsspannung: 12-24V DC Gleichstrom  DCDC Converter Eingang zu Ausgang Verhältnis ca. 1 : 2     Beispiele Eingang  6Volt ergibt 12Volt  Ausgangsspannung     Beispiele Eingang  7Volt ergibt 14Volt Ausgangsspannung     Beispiele Eingang  8Volt ergibt 16Volt Ausgangsspannung    Beispiele Eingang  9Volt ergibt 18Volt Ausgangsspannung    Beispiele Eingang 10Volt ergibt 20Volt Ausgangsspannung    Beispiele Eingang 12Volt ergibt 24Volt Ausgangsspannung    Beispiele Eingang 13Volt ergibt 26Volt Ausgangsspannung    Beispiele Eingang  13,8Volt ergibt 27Volt Ausgangsspannung Optionales 4,7Kohm Potentiometer zur Begrenzung der Ausgangsspannung    Mit einem zusätzlichen Potentiometer von 4,7 k lin. kann die Ausgangsspannung nach oben hin begrenzt werden, bei       Eingangsspannung von über 10Volt. Nicht zwingend nötig aber von uns empfohlen     Beispiel hierfür bei 13,8V Eingang vom KFZ ( llaufender Motor ) dann begrenzung auf 24Volt DC statt 27Volt Belastbarkeit Ausgang bis zu 2A max 24Watt  Kühlkörper empfohlen  ( Metall-Kühlwinkel am Modul darf nicht ohne Isolierung an Karosserien geschraubt werden Abmessungen: 70 x 60 x 23mm ( abm ohne Befestigungslaschen ) Anschlüsse Ein- Ausgang über Litzenkabel 4,7Kohm Potentiometer optional zur Begrenzung der Ausgangsspannung  Anschluß bzw. Schaltplan siehe weitere Bilder  Optionales Poti mit 4.7KOhm für die Ausgangsspannungbegrenzung ( siehe Zubehoer Register ) Bst Nr 21-817-00052  = Poti ( Regler ) mit 4mm Achse Lötänschlüsse oder Bst Nr 21-817-00069 = Poti ( Regler ) mit 6mm Achse Lötanschlüsse  oder  Bst Nr 23-896-00780 = Poti ( Regler ) kleiner Trimmer Lötanschlüsse
