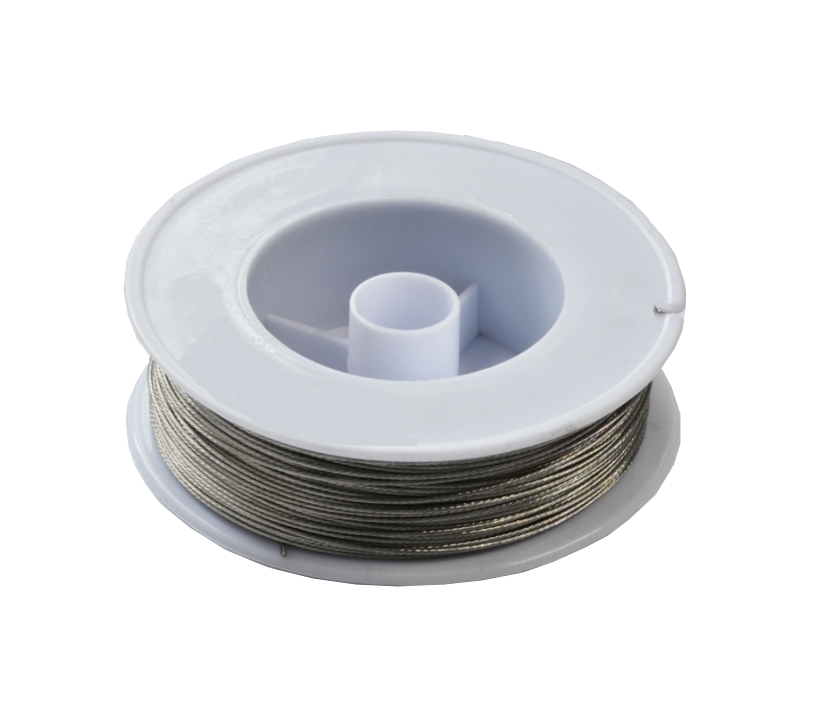

100m Blanke Edelstahl-Litze für Elektrozaun nicht rostend   Typischer Einsatz; siehe auch weitere Bilder !  weitere Zubehör hierzu erhältlich; siehe  im Zubehör Register oder nur Bst-Nr unter Suche eintippen :   Bst Nr 92-477-06320 = 1x Rohrschelle plus 6x Dachklammer Bst Nr 42-772-00390 = 100m Kabellitze 1qmm Schwarz - Bundware -

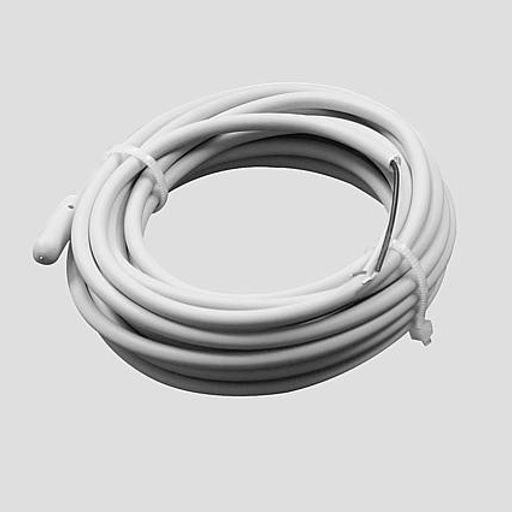

10K NTC mit 2m Kabel ideal als Temperatursensor für Thermostat Universell einsetzbar auch als Ersatzteil von anderen Herstellern  Universal NTC Thermostatfühler mit 2m Anschlußkabel 2-adrig und Messpille am Kabelende. NTC-Fernfühler zum Anschluss an alle "Raumthermostat" mit entsprechenmdem Eingang oder auch z.B.. Thermostat-Bausatz mit Relais Nr 92-477-03300 Typischer Einsatz bei Verwendung von Fußbodenheizung Wand oder Boden usw. Einsatzgebiet: Temperatur-Regelung, Temperatur-Kompensation, Temperatur-Messung, Temperatur-Kontrolle, Steuergeräte, Heizungstechnik, Klimatechnik, Kühltechnik, Schaltungen aller Art mit NTC Input z.B. auch Raumthermostat von Klein wie K1097U .... und K551097U.... usw. Werte nach DIN44574 Norm Bezug 10K = 10.000 Ohm bei 25° Typische Werte wie folgt: 8.300-Ohm ( 8,3Kohm = 8,3K )bei 30°C 10.000-Ohm ( 10Kohm = 10K ) bei 25°C 12.100-Ohm (12,1Kohm = 12,1K )bei 20°C 14.700-Ohm ( 14,7Kohm = 14,7K )bei 15°C 18.000-Ohm ( 18Kohm = 18K ) bei 10°C Kabellänge: 2m Kabel Durchmesser: 3,5mm 2-adrige Ausführung  Pille = Fühler Durchmesser: 6mm Länge 21mm Wasserdicht vergossen Universell einsetzbar auch als Ersatzteil von anderen Herstellern  Optional erhältlich ist ein Thermostat-Bausatz mit Relais Nr 92-477-03300

Dieser Batteriewächter bzw. Akkusaver schützt Ihren Bleiakku bzw. Solarakku oder auch Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von Verbrauchern wie Kühlboxen, Heizungen, Radios, Fernsehgeräten, usw. Er schaltet automatisch wieder ein nach Wiederkehr der normalen Spannung. Die Abschaltspannung ist einstellbar: ca. 10,4...13,3 V, max. 20 A.  Technische Daten: Betriebsspannung 12V Akku Max. Schaltleistung 20A (10A ohne Kühlung, 20A mit zusätzlicher Kühlung)  Abschaltspannung einstellbar ca. 10,4..13,3 Volt Wiedereinschaltspannung ca. 0,8 V (+- 0,3 V) höher als die eingestellte Abschaltspannung Abschaltelement Power-MOS-Transistor in der Minusleitung Eigenstromverbrauch < 0,7 mA im Aus-Zustand, < 1,6 mA im Ein-Zustand (LED leuchtet) Maße ca. 87 x 60 x 32mm (mit Befestigungsboden)

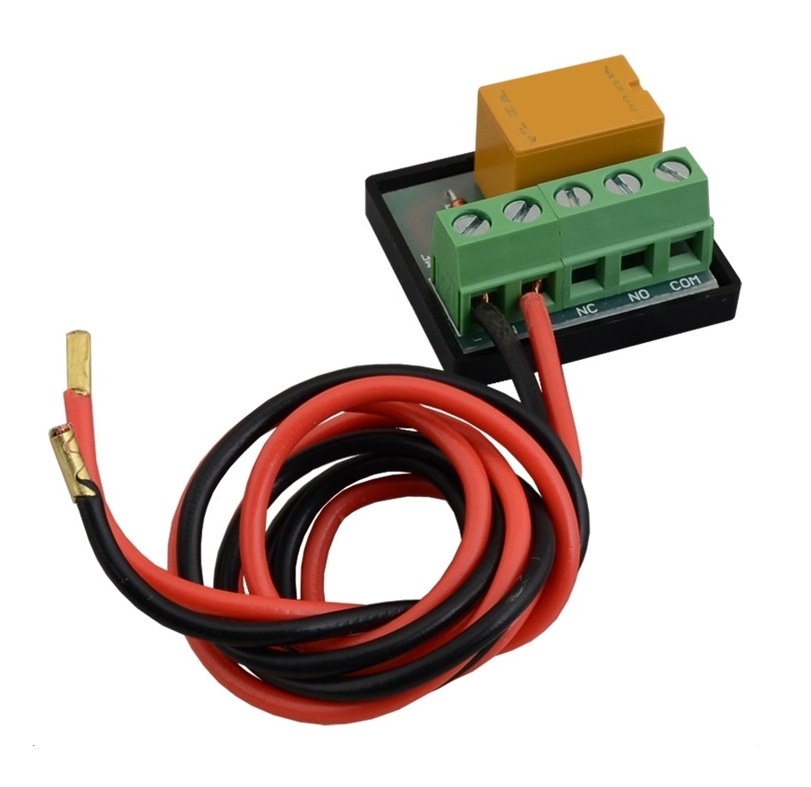

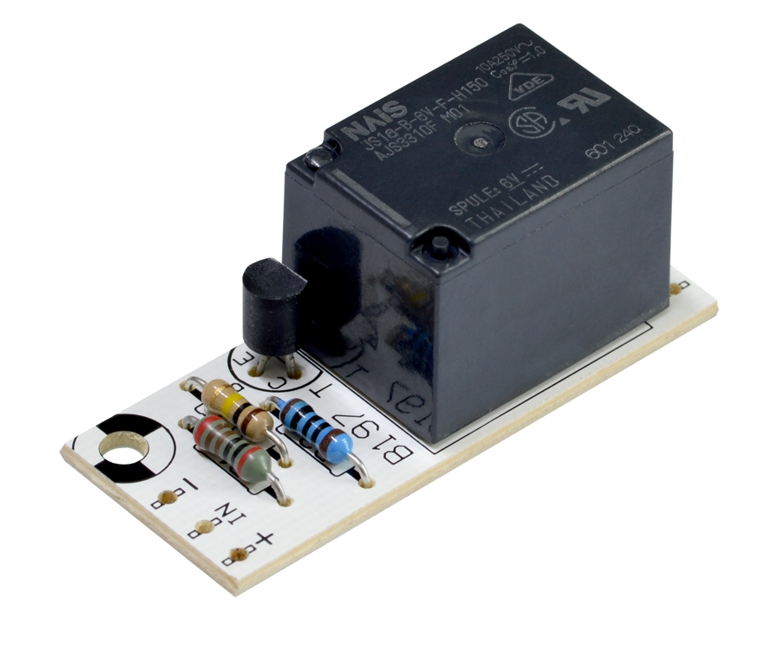

Relaisplatine für 12V Spannung. Relais mit Freilaufdiode Multifunktional verwendbar. Universal Relaismodul mit Wechslerkontakt für Steuerungsaufgaben aller Art.  sehr kompaktes Miniatur-Relais auf isolierten Kunststoffträger mit Klebepad auf der Rückseite Kompaktes Miniatur-Relaismodul ist ideal für Steuerfunktionen mit 12V KFZ, 12V Solar-, 12V Netzteil-Schaltanwendungen, Steuerungsaufgaben, Lastrelaisansteurung, Alarmsystemen, Zugangskontrollsystemen usw. geeignet. Es dient aucxh ideal zur Umsetzung von OpenCollector-Ausgängen auf lastgeführte Verbraucherkreise wie Sirenen, Lampen, Leiuchten usw. Auch als potentialfreier Kontakt gut geeignet für Wählgeräte oder Auswerteeinheiten. Die galvanische Trennung des Steuerkreises zum Lastkreis gibt zusätzliche Sicherheit für Ihr Systeme. Technische Daten: Steuerspannung: 12V DC typisch ( Range 10-14Volt DC ) Relais mit üblicher Diode am Eingang ( siehe Schaltplan weitere Bilder )  Stromaufnahme Relais Ansteuerung ca. 20mA max Relais: 1x Wechslerkontakt = 1x UM = NO/NC Kontakt Belastbarkeit Kontakt bis 3A = 3000mA Schaltspannung bis 30VDC oder 50VAC sehr kompaktes Miniatur-Relaiskarte auf isolierten Kunststoffträger mit Klebepad Kein Bausatz bereits ein fertiges Modul ! Schraubklemmen für Kabel bis 1,5qmm 380mm Anschlusslitze für die 12V Ansteuerung des Relais bereits eingeklemmt Schaltleistung der Relaiskontakts laut Aufdruck des Relais  Gleichspannung bis 30V DC max 3A Wechselspannung 250V AC max 3A Betriebstemperatur - 10°C bis 40° C Abmessungen: B: 29mm T:26mm H: 17mm

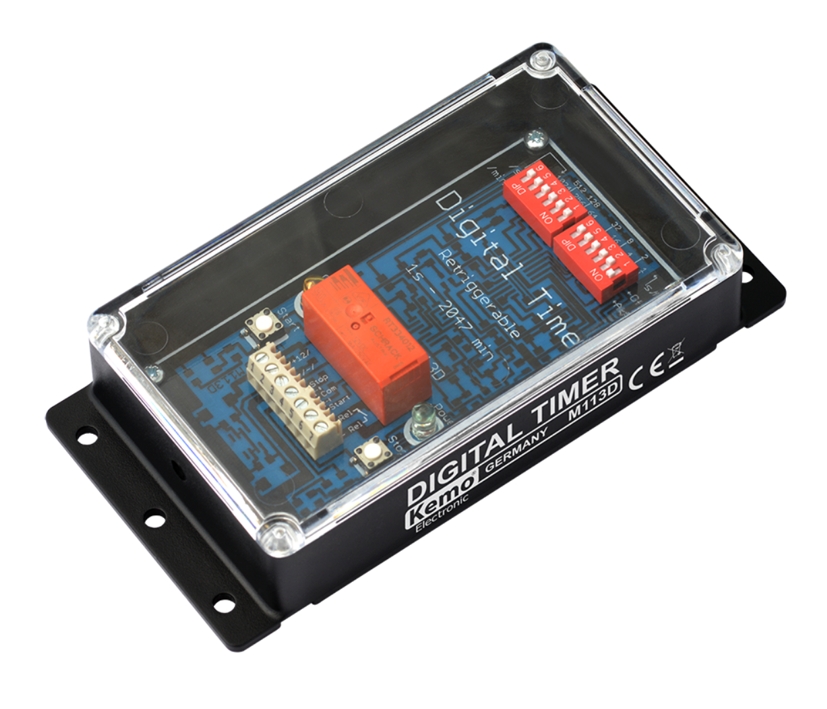

12V Zeitrelais Fertigmodul für allgemeine Zeitsteuerungsaufgaben Timermodul Intervall 12V Zeitrelais Digitaler Timer 1sek-34Std mit Autostartfunktion ( siehe weitere Bilder )  Intervall Timermodul Zeitschalter mit einstellbaren Zeiten zwischen 1 Sekunde und 2047 Sekunden ( 34min ) oder 1 Minute und 2047 Minuten ( = 34Std.). Nach Tastendruck schaltet der Timer ein und nach der eingestellten Zeit wieder aus. Über eine zweite Taste kann der Zeitablauf jederzeit gestoppt werden. Es können externe Tastschalter angeschlossen werden (liegen nicht bei). Der Timer lässt sich auch durch externe Steuerimpulse (3 - 24 V/DC) starten oder automatisch nach dem Einschalten mit Anschluß eines Elkos (22 µF 50V siehe weitere Bilder ) Technische Daten Betriebsspannung 12V DC +/-5% ( 11,4...12,6V ) Stromaufnahme Aus-Zustand: < 6 mA, Ein-Zustand: < 50 mA Relais Schaltkontakt 1 x EIN, max. 24 V max. 10 A AC oder DC Anschluss über Klemmleiste für zusätzlichen Ein-Taster, Aus-Taster, Schaltkontakt, 12V Betriebsspannungsanschluss Anzeige je 1 LED für „Betrieb“ und „Einschaltung“ Einstellbare Einschaltzeiten und Funktion siehe auch weitere Bilder !  1 Sekunde bis 2047 Sekunden in 1 Sekunden Schritten oder 1 Minute bis 2047 Minuten in 1 Minute Schritten Genauigkeit der eingestellten Zeiten ca. +/- 10% Nach dem Starten der Zeit kann die Einschaltung jederzeit durch Drücken der „Aus“ Taste abgebrochen werden Autostart Wenn an die Klemmen für den Start-Taster ein Kondensator 22uF >50 V angeschlossen wird, dann startet der Timer automatisch, wenn die Betriebsspannung eingeschaltet wird Maße ca. 120 x 70 x 30 mm (ohne Befestigungsfüße) Dieser Schaltkontakt kann maximal 24V und 10 A schalten. Auf dem Relais steht zwar 250V/AC Schaltleistung. Das kann das Relais auch leisten, aber das ganze Modul entspricht nicht den Sicherheitsvorschriften für den Betrieb an 230V. Daher geben wir nur 24 V an.Wenn der Timer von einer sachkundigen Person unter Beachtung der aktuellen Vorschriften eingebaut wird, dann können Sie auch 230V schalten (z.B. Einbau in ein brandgeschützten Gehäuse, Verwendung von Zugentlastungen, vorgeschaltete Sicherungen, Berührungs- schutz usw.

Robustes 12W Verstärkermodul für den universellen Einsatz Betriebsspannung 12V typisch oder 6-16V DC  Das Modul ist feuchtigkeits- und rüttelfest vergossen Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff Daher sind keine zusätzlichen Kühlkörper erforderlich Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert Technische Daten: Betriebsspannung: 6-16 Volt am besten mit 12 Volt Gleichspannung betreiben Stromaufnahme: max. 800mA Ausgangsleistung: max. 12Watt Musikleistung Lautsprecheranschluss: 4ohm..8ohm...16ohm Eingangsempfindlichkeit: < 80 mV von Cinch Klinke usw. Frequenzgang: ca. 40...20.000 Hz Abmessungen: ca. 61 x 35 x 23mm Anschlussplan siehe weitere Bilder !   Optional erhältlich   Bst Nr 92-477-00198 = Vorverstärker Bst Nr 39-796-00003 = Lüsterklemme Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

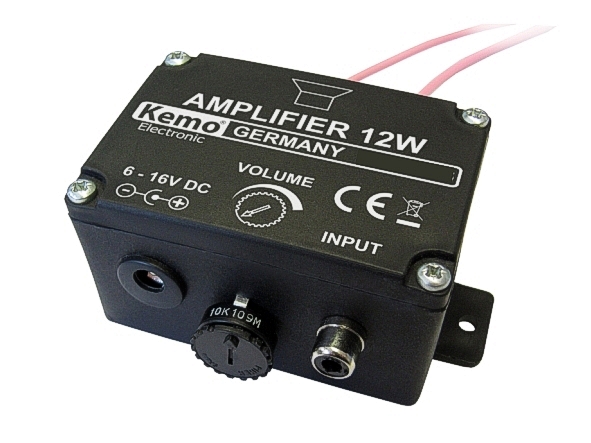

12W Verstärkermodul mit Buchsen und Regler für den Signaleingang und für die Stromversorgung. Eingebauter Lautstärkeregler, Lautsprecheranschluss über Kabel.  Technische Daten: Betriebsspannung 6  - 16V DC Gleichspannung Stromaufnahme    max. 800mA Eingangsempfindlichkeit    < 80 mV ( 80-500mV )  Lautsprecheranschluss    4ohm oder 8ohm oder 16ohm Musikleistung    max. 12 W bei 16 VDC an einem 4 Ohm Lautsprecher Geeignet für Lautsprecher aller Art egal ob 4ohm 8ohm 16ohm oder 32ohm Impedanz Frequenzgang    ca. 40 - 20.000 Hz Stromversorgungsbuchse    für Netzstecker 2,5 mm Maße    ca. 73 x 60 x 43 mm (ohne Befestigungslasche )  Anschlussplan siehe weitere Bilder !    Optional erhältlich    Bst Nr 92-477-00198 = Vorverstärker Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

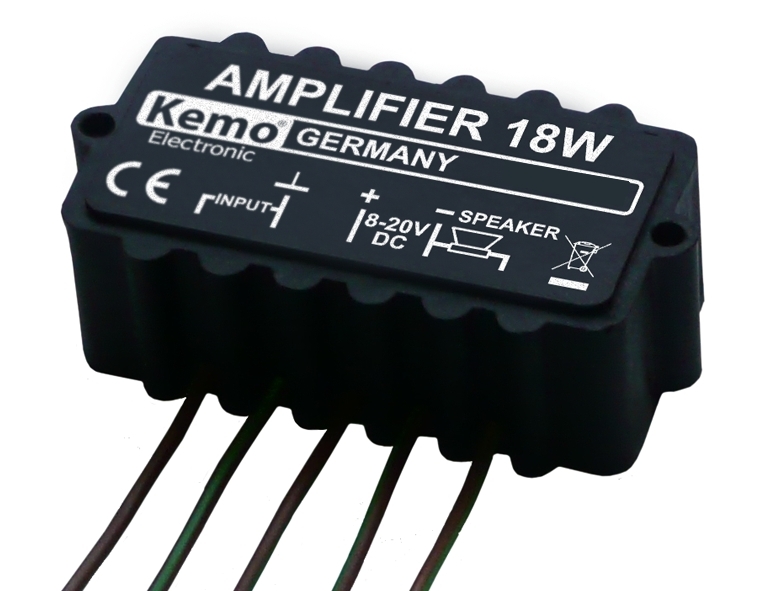

Robustes 18W Verstärkermodul für den universellen Einsatz. Betriebsspannung 12V typisch oder 6-20V  Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Daher sind keine zusätzlichen Kühlkörper erforderlich. Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert. Technische Daten: Betriebsspannung: 6...20 Volt   ( 12V typisch )  Stromaufnahme: max. 800mA    Ausgangsleistung: max. 18 Watt Musikleistung bei 20V 4-Ohm bzw. 12 Watt RMS  Lautsprecheranschluss: 4...16-Ohm  Eingangsempfindlichkeit: < 80 mV  für noch höhere Eingangsempfindlichkeit ist das Vorverstärkermodul M040N einsetzbar Frequenzgang: ca. 40...20.000 Hz   Die maximale Leistung von 18W wird nur bei 20 Volt und einem 4-Ohm Lautsprecher erreicht Bei kleineren Betriebsspannungen und/oder hochohmigeren Lautsprechern verringert sich die Leistung entsprechend. Maße: ca. 61 x 35 x 23mm Anschlussplan siehe weitere Bilder  Optional erhältlich  Bst Nr 92-477-00198 = Vorverstärker Bst Nr 39-796-00003 = Lüsterklemme Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

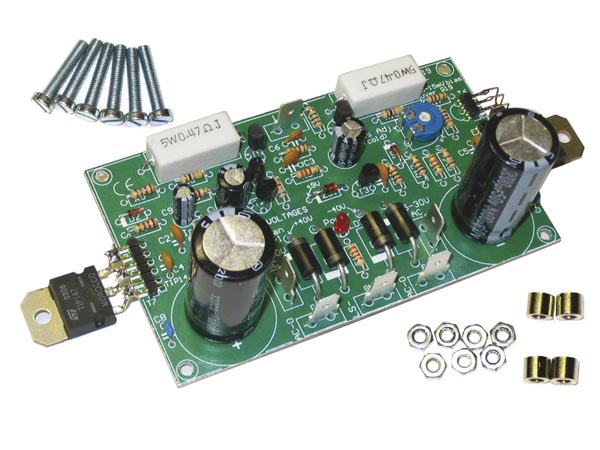

200 Watt Verstärker Leistungs-Verstärker 200W Endstufe Bausatz ohne Kühlkörper  200 Watt Audio Mono Verstärker bzw. Mono Endstufe komplett mit Netz-Gleichrichter und Ladeelkos Für den Betrieb ist lediglich zusätzlich ein Kühlkörper und ein Netztransformator erforderlich Ausgezeichnetes Preis-/Leistungsverhältnis  Entwurf mit epitaktischen Darlington-Transistoren Eingebaute DC-Stromversorgung mit LED-Anzeige Ideal für aktive Lautsprechersysteme oder Subwoofer .. oder auch Gitarrenverstärker, Heimkino-Systeme, Instrumentenverstärker oder auch Reparaturen von Endstufen usw. Überlastungs- und Kurzschlussschutz Technische Daten: 200 Watt Musikleistung an 4-Ohm Last  100 Watt rms Leistung an 4-Ohm Last   Betreibbar mit allen Lautsprechsystemen mit 4-ohm / 8-ohm oder auch 16-ohm Impedanz Verformung: 0.02% @ 1kHz/10W   Dämpfungsfaktor: grösser 800  Grosser Kühlkörper erforderlich Frequenzbereich: 3Hz bis 200.000Hz (-3dB)  Empfindlichkeit: 0.6Vrms  Input: max. 2Vss Signal-/Rauschabstand: 115dB  Stromversorgung: 2x 24...30VAC 120VA ( AC Trafo optional siehe im Zubehör Rgister ) Abmessungen Platine: 107 x 62mm Bauhöhe mit Elkos 33mm Empfehlung optionaler Kühlkörper: 174 x 75mm Höhe: 28mm Ein Lautstärkeregler ist nicht anbei, dies lässt sich einfach realisieren in dem Sie ein 47KOhm Poti (Mono LOG siehe Bild2)  vor den NF Eingang schalten, oder den Verstärker über ein Mischpult betreiben. Lieferumfang: Platine, Bauteile, Schrauben (Bausatz) mit Anleitung Beschreibung ( Kühlkörper, Trafo, Lautsprecher optional ) Empfohlenes optionles Zubehör ( siehe auch im Zubehör-Register unten:  Transformator / Stromversorgung mit 230VAC Eingang möglicher Ausgang: 2 x 24Vac bis 2 x 30VAC Leistung 120...200VA zb. Ringkerntrafo je nach Einbaumöglichkeiten Bst Nr: 43-890-00720 = passende 230V Transformator 2x30V Bst Nr. 21-817-00357 = Lautstärkeregler 47-Kohm Mono LOG oder Bst Nr: 92-477-00113 = Klangreglermit Lautstärkeregelung oder auch 92-477-00119 Bst Nr:   8-890-00250 = Kühlkörper Abmessungen: 75 x 175 x 28mm mit vorgebohrte Löcher Auch als Fertigmodul mit Kühlkörper ebenso erhältlich = Bst.Nr.: 93-477-00800 ( unter Suche ggf. eintippen! ) Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan.Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !  Zusatzinfo: Auch als Fertigmodul mit Kürhlkörper lieferbar = 93-477-00800

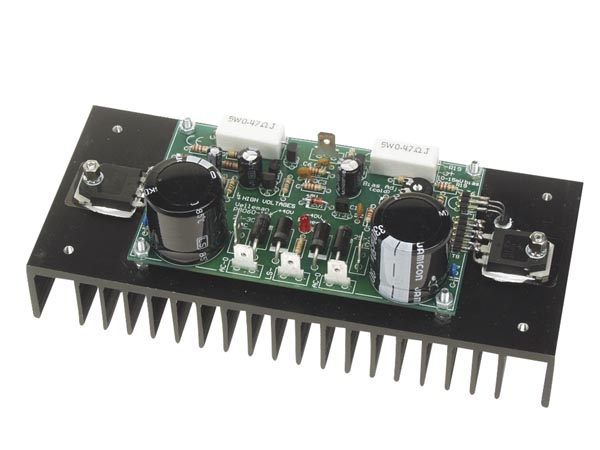

200Watt Verstärker 200W Endstufe Fertigbaustein  200 Watt Audio Endstufe komplett mit Netz-Gleichrichter und Ladeelkos Für den Betrieb ist lediglich zusätzlich ein Netztransformator erforderlich Ausgezeichnetes Preis-/Leistungsverhältnis  Entwurf mit epitaktischen Darlington-Transistoren Eingebaute DC-Stromversorgung mit LED-Anzeige Ideal für aktive Lautsprechersysteme oder Subwoofer .. oder auch Gitarrenverstärker, Heimkino-Systeme, Instrumentenverstärker oder auch Reparaturen von Endstufen usw. Überlastungs- und Kurzschlussschutz Technische Daten: 200 Watt Musikleistung an 4-Ohm Last  100 Watt rms Leistung an 4-Ohm Last    Betreibbar mit allen Lautsprechsystemen mit 4-ohm / 8-ohm oder auch 16-ohm Impedanz Verformung: 0.02% @ 1kHz/10W   Dämpfungsfaktor: grösser 800  Grosser Kühlkörper Frequenzbereich: 3Hz bis 200.000Hz (-3dB)  Empfindlichkeit: 0.6Vrms  Input: max. 2Vss Signal-/Rauschabstand: 115dB  Stromversorgung: 2x 24...30VAC 120VA (optional) Abmessungen Platine: 107 x 62mm Bauhöhe mit Elkos 33mm Abmessungen Kühlkörper: 174 x 75mm Höhe: 28mm Bauhöhe: Külkörper bis Elkos: 60mm Empfohlener Transformator: 230VAC Eingang Ausgang: 2 x 24Vac bis 2 x 30VAC Leistung 120...200VA zb. Ringkern   passende Trafo 43-890-00720 oder 93-477-00800 (2x30V) siehe (Zubehör-Register) Auch als Bausatz ohne Kühlkörper erhältlich = Bst.Nr.: 92-477-00900

Robustes Verstärkermodul für den universellen Einsatz. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Daher sind keine zusätzlichen Kühlkörper erforderlich. Das Modul ist elektronisch gegen Überhitzung und Überlastung gesichert. Technische Daten: Betriebsspannung: 4,5...12 Volt   Ausgangsleistung: max. 3,5 Watt Musikleistung  Nennleistung: 2 Watt an 4-Ohm rms  Lautsprecheranschluss: 4...16-Ohm  Eingangsempfindlichkeit: < 80 mV   Frequenzgang: ca. 40...20.000 Hz   Maße: ca. 30 x 25 x 15mm  Anschlussplan siehe weitere Bilder !    Optional erhältlich     Bst Nr 92-477-00198 = Vorverstärker Bst Nr 93-815-01125 = 12V Netzteil  Bst Nr 33-475-00120 = 9V Batterieclip  Bst Nr 33-175-02055 = 9V Akku  Bst Nr 33-460-00039 = 9V Batterie

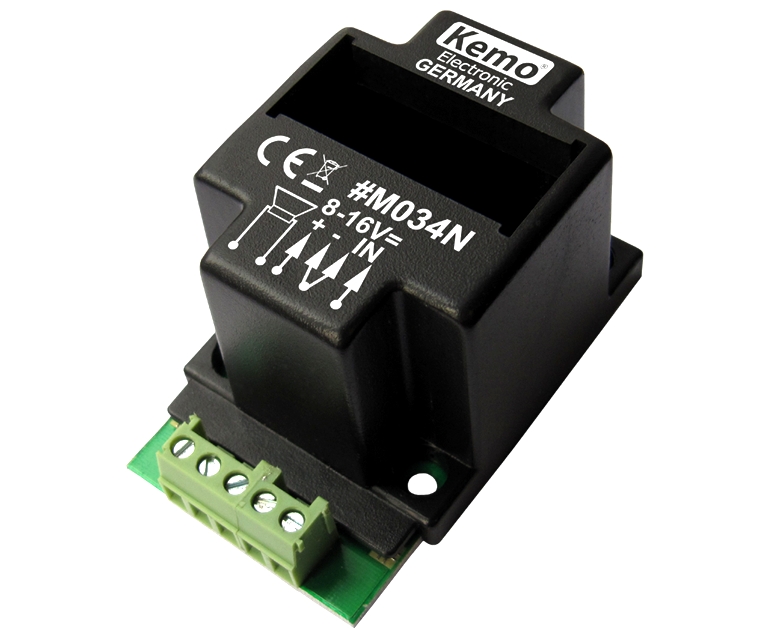

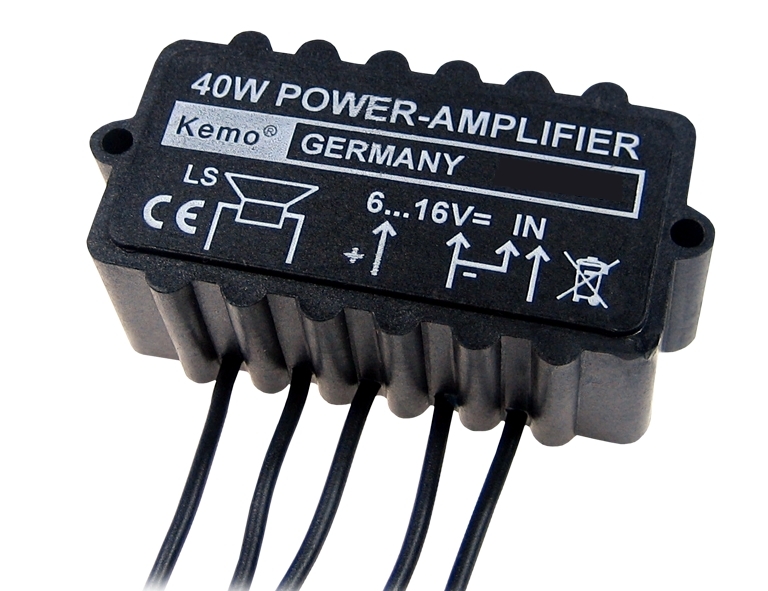

40W Verstärker Modul für den Einsatz als NF-Endstufe. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Ideal ist die neue Bauform mit Schraubklemmen für die leichte Montage. Technische Daten: Betriebsspannung:12V DC ( 8...16Volt ) Gleichspannung stabilisiert Stromaufnahme bei maximaler Leistung 3,3A bei 12V 4A bei 15V Musikleistung: max. 40W an 4-Ohm Lautsprecherlast 4-Ohm bei 12V Betriebsspannung ergibt ca 20W Leistung lt Herst.Angaben Lautsprecherlast 4-Ohm bei 16V Betriebsspannung ergibt ca 40W Leistung lt Herst.Angaben Lautsprecheranschluss: 4...8-Ohm Eingangsempfindlichkeit: < 500 mV   Audio-Frequenzbereich: ca. 20...25.000 Hz  Abmessungen: ca. 58 x 37 x 32mm Anschlüsse: Schraubklemmen Stromversorgung: z.B. über 12V Autobatterie oder optionales 230V Netzteil mit 12V oder besser 15V mit min 3,3A Leistung Optional erhältlich ( ggf. Bst Nr unter Suche eingeben ): 92-477-00198 = NF Audio Vorverstärker 21-817-00250 = 10Kohm Poti LOG mit 6mm Achse oder 21-817-01030 = 10Kohm Poti LOG ( geschlitze Achse ) 93-808-03020 = 15V 50W Netzteil in Case Bauform oder 93-808-01106 = 12V 60W Netzteil Steckernetzteil oder 93-815-03400 = 16V 60W Netzteil Steckernetzteil oder 93-807-03038 = 12V 55W Netzteil Hutschienen Ausführung 93-807-00180 = 15V 45W Netzteil Hutschienen Ausführung Aufbauanweisung + Inbetriebnahme: Dieser Verstärker muss mit dem Kühlboden auf einen Kühlkörper oder einem ähnlichen, kühlenden Metallteil plan aufgeschraubt werden. Als Kühlkörper ist z.B. ein handelsüblicher Rippenkühlkörper mit den Mindestmaßen von ca. 10 x 4 x 2 cm oder größer geeignet. Am Günstigsten ist es, wenn der Kühlkörper mit dem angeschraubten Modul an einer gut belüfteten Stelle, aber elektrisch von anderen Teilen isoliert, montiert wird. Es können Lautsprecher mit einer Impedanz zwischen 4 - 8 Ohm angeschlossen werden. Die Betriebsspannung kann zwischen 8 - 16 Volt liegen. Der Verstärker hat seine Höchstleistung bei einer Lautsprecherimpedanz von 4 Ohm und einer Betriebsspannung von 16V. Bei geringerer Betriebsspannung und Lautsprechern mit höherer Impedanz ist die Klangqualität zwar besser und die Erwärmung des Moduls kleiner, aber die Leistung entsprechend geringer (z.B. bei einem 4 Ohm Lautsprecher und 12 V Betriebsspannung ca. 20 W). Das Kabel zum Signal-Eingang des Moduls (IN) muss unbedingt abgeschirmtes Kabel sein! Dabei wird das Abschirmgeflecht des Kabels an den Masse-Anschluss ( ) des Moduls gelegt. Wenn ein Lautstärkeregler angeschlossen werden soll, so muss er gemäß Zeichnung mit dem Modul verbunden werden. Der angeschlossene Lautsprecher darf nicht mit Masse verbunden werden (z.B. im Auto). Der Verstärker arbeitet in Brückenschaltung, daher darf der Lautsprecher nur mit dem Modul verbunden werden und nicht gleichzeitig mit Masse! Bitte achten Sie auch auf eine ausreichende Stromversorgung! Je nach Betriebsspannung und Lautsprecherimpedanz kann die Stromaufnahme bis zu 4 Ampere betragen! Das verwendete Netzgerät bzw. die Batterie (am besten eine Autobatterie) muss für diese Leistung geeignet sein! Es kann in Sonderfällen vorkommen, dass der Verstärker aufgrund eines zu hohen elektrischen Innenwiderstands des Netzteils nicht richtig arbeitet und „schwingt“ (z.B. Pfeif- und Dauertongeräusche). In diesem Fall schalten Sie bitte parallel zu den Stromeingangsklemmen des Moduls (an - und +) einen Elko von ca. 4700 μF 25 V (liegt nicht bei). Das Modul hat eine Eingangsempfindlichkeit von ca. <500 mV. Wenn Signalquellen mit geringerer Spannung angeschlossen werden sollen, so muss ein Vorverstärker vorgeschaltet werden (z.B. das Vorverstärker Modul 92-477-00198). ACHTUNG! Kurzschlüsse im Lautsprecheranschluss und zu niederohmige Lautsprecher (<4 Ohm), zu hohe Betriebsspannung (>16 V) oder mangelnde Kühlung führen zur Zerstörung des Moduls. Da jedes Modul sorgfältig vor dem Versand geprüft wurde, ist ein Kulanzersatz in solchen Fällen nicht möglich. Bestimmungsgemäße Verwendung: Lautsprecher Endstufe bzw. Moni Verstärker für allgemeine Anwendung: z.B. Leistungserhöhung von NF Audioquellen aller Art.

Robustes Verstärkermodul für den Einsatz als NF-Endstufe. Das Modul ist feuchtigkeits- und rüttelfest vergossen. Die Vergussmasse und die Modulgehäuse bestehen aus einem speziellen, hoch wärmeleitfähigen Kunststoff. Metallbefestigungslasche für die Wärmeabführung über Metallgehäuse, Kühlkörper usw. Technische Daten: Betriebsspannung: 12Vdc (6...16Volt)  Musikleistung: max. 40W an 4-Ohm Lautsprecherlast bei 16V bzw. ca. 25W RMS   Zum Beispiel bei einem 4-Ohm Lautsprecher und 12V Betriebsspannung sind zirka 20 Watt möglich  Lautsprecheranschluss: 4...8-Ohm   Eingangsempfindlichkeit: < 500 mV Frequenzgang: ca. 20...25.000 Hz Abmessungen: ca. 61 x 35 x 23mm

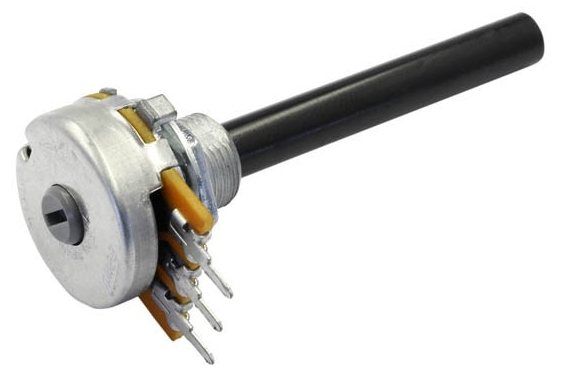

Poti Mono 47K (50kOhm) LOG = logarithmisch Kohleschicht Potentiometer  6mm Kunststoffachse Leistung 0,2W (logarithmisch) bzw. 0,4W bei (linear) Vmax 500V Drehwinkel 300° mechanisch +/-5% Drehmoment: 0,4 Ncm bis 1,5 Ncm Ausführung Mono Printanschluss, Lötanschluss Temperaturbereich: -25°C +70°C Lebensdauer: 20.000 Umdrehungen Abmessungen: D: 6mm / L: 50,0mm / C: 8mm

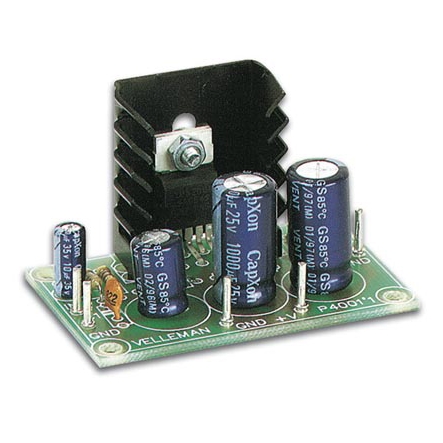

7W Verstärker Modul, fertig aufgebaut. Dieser kleine Verstärker ist um den IC TDA2003 aufgebaut, der 7 Watt an 4-Ohm liefern kann bzw. 4Watt rms an 4-Ohm. Das IC ist komplett kurzschluss- und temperaturgeschützt. Eine einfache Gleichspannung dient als Versorgung Technische Daten: Musikleistung: 7W an 4-Ohm RMS-Ausgang: 3,5W an 4-Ohm oder 2W an 8-Ohm Spannungsversorgung: 12Vdc (8....18Vdc sind möglich) Stromaufnahme 0,5A Klirrfaktor: 0,05% (1W/1kHz) Frequenzgang: 20Hz bis 20kHz (-3dB) Signal-/Rauschabstand: 86dB (A-bewertet) Eingangsempfindlichkeit: 40mV/150 Kohm  Überlast- und kurzschlussgeschützt Abmessungen: L:55 B:35mm Optional erhältlich Poti für Lautstärkeregelung 21-817-00357 = 47KOhm LOG Poti mit 6mm Achse 21-817-00194 = 47KOhm LOG Poti mit 4mm Achse oder auch 21-817-00156 = 100KOhm LOG Poti mit 6mm Achse

ACDC Netzteil Platine mit Kühlkörper für Stabi +/- symmetrische Stromversorgung Plus Minus+/- symmetrische Stromversorgungs-Platine je nach Bestückung  Es können auch je nach Bestückung zwei unterschiedliche Spannungen erzeugt werden z.B. +12V und +24V oder +9V und +24V oder auch eine symmetrische Stromversorgung z.B. +/-12V oder +/-15V oder +/-24V aufgebaut werden. Je nach bestücktem Stabi Typ 1A bei der Serie 79xx und 78xx oder 2A bei der Stabi Serie 79Sxx und 78Sxx  Bausatz Gleichrichter Platine universell verwendbar. Bausatz zum selber löten Bestückbar mit Gleichrichter, Elko, Stabi, Schraubklemme usw. Universell verwendbar je nach Bestückung (siehe Plan). Universell verwendbare Basisplatine mit Kühlkörper und Bauteile für ihre individuelle Bestückung. Gleichrichterplatine zum Anschluss an  Wechselstromquellen; auch ideal in Verbindung mit Steuer- und Regeltechnik, LED Technik usw. Betrieb über div. AC Wechselstromquellen zum Beispiel Transformatoren, Netztrafos, Wechselstromnetzteilen aller Art. Typischer Einsatz z.B. auch ACDC Wandler 12VAC auf 12VDC oder 24VAC auf 12VDC usw. oder +/-12V ... usw  Eigenschaften: Platine verwendbar als reiner ACDC Gleichrichter ohne STABILISIERUNG bis 8A oder bei der Bestückung mit dem STABI der 78xx / 79xx Serie bis 1A   Bestückung mit dem STABI der 78Sxx / 79Sxx Serie bis 2A  bei der Verwendung von 2x optionalen 78Sxx / 79Sxx Stabis bis 4A verwendbar mit klassischen Kupfertrafos Ringkerntrafos  Abmessungen Kupferplatine: 95 x 63mm ALU Kühlkörper: 95 x 25 x 1mm vorgebohrt ( anbei  )  Lieferumfang des Bausatzes: 1x Basisplatine Gleichrichterplatine 1x ALU Kühlkörper Verwendbar auch als Stromversorgungseinheit für Baugruppen, die eine positive (+) und negative (-) Spannung mit gemeinsammer Masse benötigen. Fragen Sie ggf. danach, wenn Sie eine Sonderbestückung benötigen. Für weitere Fragen einfach eMail schicken oder kurz anrufen ! Sie benötigen noch einen Lötkolben und Lötzin hierzu (nicht anbei).  Fragen zum Produkt ? Kein Problem einfach anrufen  Optional erhältlich  ( siehe auch unten im Zubehör-Register )  Bst Nr 9-640-00043   = 1x Gleichrichter 8A bis 400V verwendbar  Bst Nr 25-716-00038 = 1x ELKO 4700uF 35V Bst Nr 19-911-00000 = 4x 0-Ohm Drahtbrücken Bst Nr 39-796-00008 = 3x 2-fach Printklemmen (schraubbar) STABIS für positive Spannung und 1A Strom  Bst Nr 12-677-00027 = 1x STABI 7805  ( +  5V 1A ) Bst Nr 12-677-00028 = 1x STABI 7806  ( +  6V 1A ) Bst Nr 12-677-00031 = 1x STABI 7808  ( +  8V 1A ) Bst Nr 12-677-00032 = 1x STABI 7809  ( +  9V 1A ) Bst Nr 12-677-00033 = 1x STABI 7810  ( +10V 1A ) Bst Nr 12-677-00036 = 1x STABI 7812  ( +12V 1A ) Bst Nr 12-677-00039 = 1x STABI 7815  ( +15V 1A ) Bst Nr 12-677-00041 = 1x STABI 7818  ( +18V 1A ) Bst Nr 12-677-00044 = 1x STABI 7824  ( +24V 1A )   STABIS für positive Spannung und 2A Strom Bst Nr 12-677-00017 = 1x STABI 78S05  ( +  5V 2A ) Bst Nr 12-677-00018 = 1x STABI 78S09  ( +  9V 2A ) Bst Nr 12-677-00019 = 1x STABI 78S10  ( +10V 2A )  Bst Nr 12-677-00020 = 1x STABI 78S12  ( +12V 2A ) Bst Nr 12-677-00021 = 1x STABI 78S15  ( +15V 2A ) Bst Nr 12-677-00022 = 1x STABI 78S18  ( +18V 2A )  Bst Nr 12-677-00023 = 1x STABI 78S24  ( +24V 2A )   STABIS für positive Spannung und 3A Strom Bst Nr 11-670-00786 = 1x STABI LT1085CT05  ( +  5V 3A ) Bst Nr 11-670-00791 = 1x STABI LT1085CT12  ( + 12V 3A ) STABIS für negative Spannung und 1A Strom  Bst Nr 12-677-00049 = 1x STABI 7905  ( -  5V 1A ) Bst Nr 12-677-00050 = 1x STABI 7908  ( -  8V 1A ) Bst Nr 12-677-00090 = 1x STABI 7909  ( -  9V 1A ) Bst Nr 12-677-00052 = 1x STABI 7912  ( -12V 1A ) Bst Nr 12-677-00054 = 1x STABI 7915  ( -15V 1A ) Bst Nr 12-677-00055 = 1x STABI 7918  ( -18V 1A ) Bst Nr 12-677-00058 = 1x STABI 7924  ( -24V 1A )

ACDC Wandler Eingang 16-30VAC oder DCDC 22-42VDC auf Ausgang 12VDC 1,5A oder 24VDC 1A Universal Wandler ACDC oder DCDC Spannungswandler Eingang 16-30V AC oder 22-42V DC auf Ausgangsspannung 12V DC (max 1,5A) oder 24V DC (max 1A) Ausgang über Jumper einstellbar (JUout) Diser Konverter-Wandler wurde speziell für Kameras, Alarm- und Zutrittskontrollkomponenten und solche Geräte entworfen, die eine 12V DC oder 24V DC(Gleichstrom)Versorgung benötigen. Nicht immer aber steht diese auch zur Verfügung, insbesondere bei längeren Distanzen zwischen der Stromquelle und dem Verbraucher kommen klassische 12V-Strecken schnell an Ihre Leistungsgrenze. Höhere Ausgangsspannungen an der zentralen Stromversorgung (16 -30V AC oder 22 – 42V DC) werden mit diesem Spannungswandler auf ein verträgliches Maß von 12V DC (max. 1,5A) oder 24V DC (1A) reduziert. Er ist zudem gegen Kurzschluss, Überlastung und Überspannung geschützt. Dank seiner montagefreundlichen, kompakten Bauform eingnet sich dieser Wandler sowohl für die Wandmontage als auch den Einbau in Wetterschutzgehäuse. Technische Daten: ACDC / DCDC Spannungswandler im Aufputzgehäuse Versorgungsspannung 16V-30V/AC oder 22V-42VDC bei Ausgang = 12VDC Versorgungsspannung 24V-30V/AC oder 33V-42V/DC bei Ausgang = 24VDC Strom 1,9A bei 16V AC – 1A bei 30VAC max. für Ausgang = 12V DC/ 1,5A Strom 1,6A bei 24V AC – 1,3A bei 30VAC max. für Ausgang  = 24V DC 1A Leistung max 18W  für Ausgang = 12V DC Leistung max 24W  für Ausgang = 24V DC Effizienz 86% max. (AUX = 12V DC), 90% max (AUX = 24V DC) Ausgangsspannung 12V DC oder 24V DC, über Jumper einstellbar (JUout) Ausgangsstrom max. 1,5A für AUX = 12V DC / 1A für AUX = 24V DC Restwelligkeit: 50mV p-p max. Kurzschluss-Schutz AUX: 200% - 300% der Leistung des Moduls, Automatisches Zurücksetzen Überlastungsschutz (OLP) AUX: F 2A Sicherung, (muss bei Auslösen ersetzt werden!) Statusanzeige LEDs Betriebsumgebung Umgebungsklasse 2 Temperatur-Einsatzbereich:  -10 bis + 40°C, relative Luftfeuchtigkeit: 20% bis max. 90% (nicht kondensierend) Gehäuse-Material Schutzgrad IP20,  Abmessungen 70 x 28 x 70 (B x H x L) Konformität, Garantie CE, RoHS,  Klemm-Anschluss Eingabng  0,41..1,63qmm =  ( AWG 26-14 ) Klemm-Anschluss Ausgang    0,41-1,63qmm = ( AWG 26-14 ) oder über bereits vorkonfektionierte Leitung (ca. 90cm) mit Hohlstecker 5,5x2,1mm Abmessungen: 70 x 28 x 70 (B x H x L)

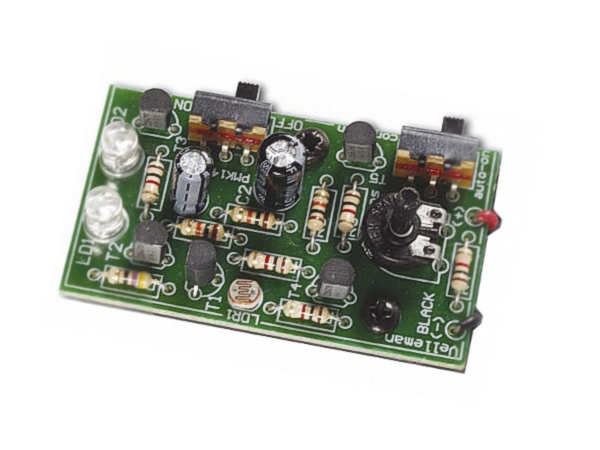

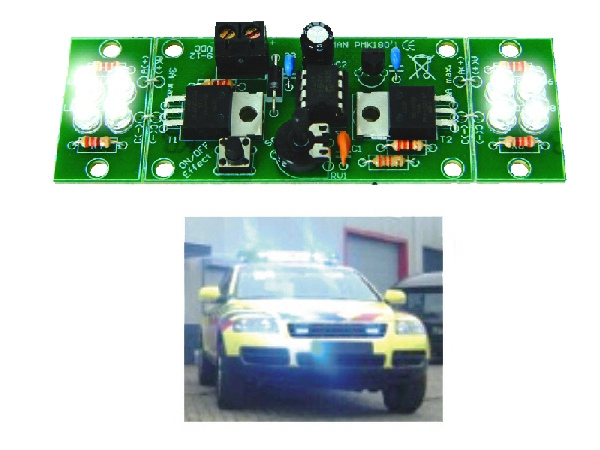

12V LED Stroboskop LED Flasher LED Blinker als Bausatz            Bausatz Blinker Flasher Stroboskop für Blitzeffekte, Warneffekte, Werbeffekte, Theater, Bühne, für Party usw. Bei diesem Bausatz handelt es sich um ein tolles LED-Strobo mit 7 gespeicherten Effekten die per Tastendruck abgerufen ewrden können, der zuletzt ausgewählte Effekt bleibt gespeichert wenn Sie die Schaltung auschalten. Bei diesem Bausatz handelt es sich um ein Löt-Kit für einen High-Power 2-Kanal LED Blinker. Dieses Gerät kann mit jedem LED-Typ verwendet werden: LEDs mit niedrigem Stromverbrauch, leistungsstarke LEDs, LED-Module, LED Streifen, LED Cluster..... 12V Birnen usw. Eigenschaften: 2 Kanäle möglich für LED Verbraucher 12V bis 36W je Kanal 7 Strobo bzw. Blitzmöglichkeiten sind gespeichert auf einen Chip per Taster abrufbar einstellbare Geschwindigkeit durch Poti auf Platine ( kann abgesetzt werden ) die Leiterplatte der LEDs ist abnehmbar high-power MOSFET-Ausgänge: 3A je Kanal der zuletzt ausgewählte Effekt bleibt gespeichert Lieferung mit weißen LEDs von 20.000 mcd Auswahl der Effekte über nur eine Taste Anwendungen: Alarmsysteme, Warnlicht, um die Aufmerksamkeit zu lenken, Disko-Effekt usw. Technische Daten: Stromversorgung: 12V DC ( 9-14V DC ) Ausgang: max. 3 A / Kanal Abmessungen: Hauptleiterplatte (LxBxH): ca. 65 x 33 x 20 mm LED-Leiterplatte (LxBxH): ca. 18 x 33 x 12 mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich ! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan.Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig  zusammengebauten Bausatz mit seinen  ganzen mitgelieferten Bauteilen.

12V LED Stroboskop LED Flasher LED Blinker als Bausatz            Stroboskop Bausatz Blitzeffekte für Party- Discotheken Bühne Theater usw. Bei diesem Bausatz handelt es sich um ein tolles LED-Strobo mit 2 superhellen, roten LEDs Eigenschaften: sehr kräftiger Flasheffekt ideal im Notfall, als Warnsignal, Bühneneffekte um die Aufmerksamkeit auf sich zu lenken, als Simulation eines aktiven Alarms, usw. Blitzfrequenz nicht einstellbar !  2 sehr helle rote LEDs Schalter 1 = Ein-Aus Schalter ( Power ON-OFF ) Schalter 2 = Umschalter mit 2 Funktionen A = automatisches Einschalten bei Dunkelheit, regelbare Empfindlichkeit über Poti B = Betrieb ohne LDR Dämmungssensor ( Strobo sofort an ohne LDR ) Technische Daten: Stromversorgung: 9-12V ( Netzteil bzw. Batterie nicht im Bausatz enthalten ) Abmessungen: ca. 55 x 32 x 40 mm Zusatzinfo:  Der Ausgang für die 2 roten LED befindet sich ein BC547 Masseschalter der nur 100mA schalten kann. Wenn der R7 mit 22-Ohm ausgetauscht wird z.B. gegen 1-Ohm oder eine Brücke kann auch direkt 12V LED Streifen oder 12V LED Lampen bis 12Watt geschaltet werden statt der 2 roten LEDs. Um die Leistung des Ausgangs auf 12W zu erhöhen muß dann der Transistor T3 ( BC547) gegen einen BC635 mit 1A Leistung ausgetauscht werden. Bitte beachten sie bei Austausch BC547 gegen BC635 das Pinlayout des Transistors das ist etwas anderst. Die auch Plan weitere Bilder Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich ! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan.Der untere  abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig  zusammengebauten Bausatz mit seinen  ganzen mitgelieferten Bauteilen.

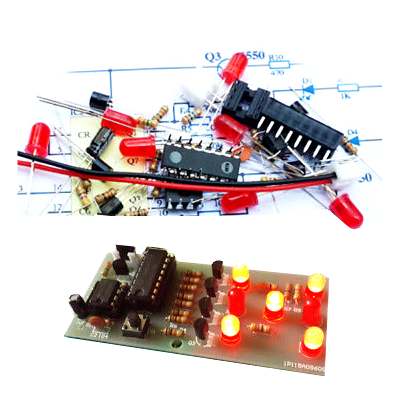

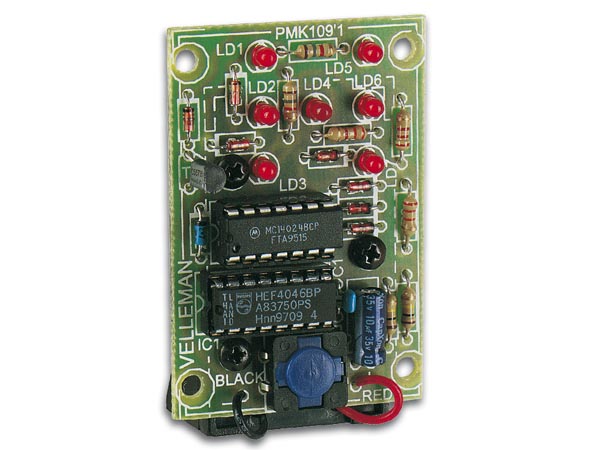

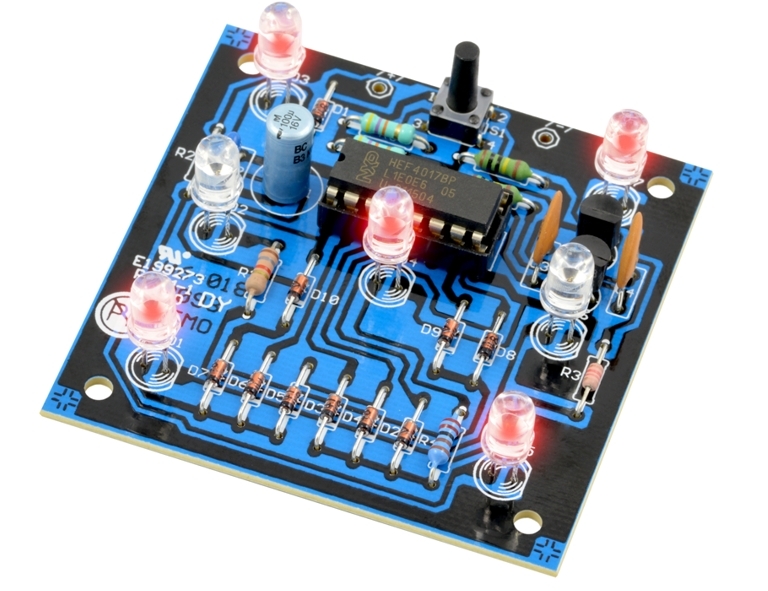

LED Würfel Elektronik Bausatz Dieser Bausatz soll bei Würfelspielen den altmodischen Würfel ersetzen. Auf der Platine sind 7 Leuchtdioden so angebracht, wie die Augen auf einem Würfel angeordnet sind. Nach dem Drücken und wieder Loslassen der Starttaste leuchten zufallsbedingt eine oder mehrere der LED`s auf. Die Anzeige entspricht den Augen eines Würfels, wenn jeweils die 1, 2, 3, 4, 5 oder 6 angezeigt wird. Die letzte Anzeige bleibt solange stehen, bis die Starttaste erneut gedrückt wird. Bausatz zum selber löten Technische Daten: Betriebsspannung 9V Batterie oder stabilisiertes Netzteil im Bereich 9-15V DC  Die Schaltung arbeitet mit dem bekannten IC CD4017 Stromaufnahme  nur 20mA Anzeige 7 LEDs  Würfelaugen 1 - 6 über LEDs  Taktfrequenz    ca. 30 Hz Platinengröße    ca. 60 x 60mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

LED Würfel Elektronik Bausatz Dieser Bausatz soll bei Würfelspielen den altmodischen Würfel ersetzen.  Lieferung mit ausführlicher und gut bebilderter Anleitung  Ein einfach aufzubauender LED Würfel der die Augen eines klassischen Würfels (1-6) durch LEDs nachbildet. Nach betätigen des Tasters blinken die LEDs sehr schnell und werden dann immer langsamer bis das Ergbnis feststeht. Nach jedem Tastendruck wird ein neuer zufälliger Wert "gewürfelt". Der Bausatz wird mit roten LEDs geliefert.  Technische Daten: Anzahl LEDs 7 Verwendete IC's 555, 4017 Maße der Platine 70 x 30 x 1,5 mm Maße der Platine mit allen Bauteilen 70 x 30 x 14 mm Durchmesser der Befestigungslöcher 3mm Elektrische Eigenschaften: Versorgungsspannung 4 - 9V DC z.B. über optionale Blockbatterie Stromaufnahme ca. 15 mA  Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

LED Würfel Elektronik Bausatz Würfel. Mit LED-Anzeige in Würfelform angeordnet. Naturgetreuer Ausroll-Effekt nachdem die Start-Taste aktiviert wurdeTechnische Daten: Spannungsversorgung: 9V-Block (nicht im Lieferumfang enthalten) Stromaufnahme: 3 bis 15mA Bausatz mit CMOS IC CD4024 und CD4046 Abmessungen: 62 x 42 x 35mm Die Mini-Kit Bausätze wurden so entwickelt, daß Sie leicht und einfach aufzubauen sind, jedoch ohne auf Qualität und Funktionalität zu verzichten. Diese Serie eignet sich hervorragend für Elektronikeinsteiger, insbesondere für Lötanfänger, Schüler usw. Hinweise: Wenn die Leds, die normalerweise gedimmt sein sollten, noch immer angehen, dann können Sie ZD1, Zenerdiode von 2V7, durch eine Zenerdiode von 3V6 (500mW) Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

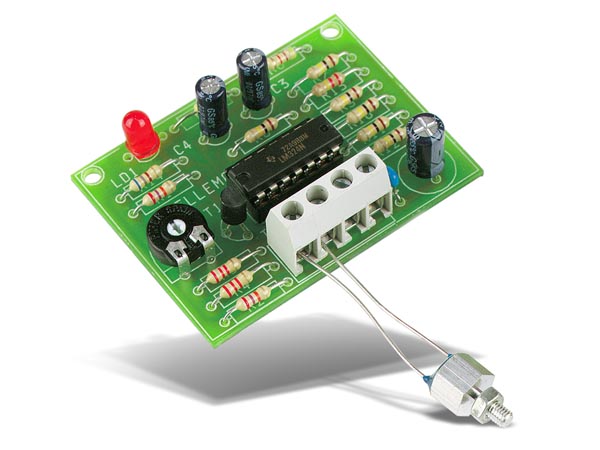

Frostwarner Temperaturwächter bzw. optischer Melder bei Glatteisgefahr Bei diesem Bausatz handelt es sich um einen Frostwarner. Ideal für Gewächshaus, Gartenhaus, Gebäudeteile in der Nähe von Wasseranschlüße etc. Oder im Oldtimer, Motorrad, KFZ, Caravan, Traktor etc. Fahren Sie sicherer bei Glatteisgefahr ! Dieser Bausatz zeigt mit einer blinkenden LED an, wenn die Außentemperatur nahe dem Gefrierpunkt bei ( 0°C ) liegt. Unter dem Gefrierpunkt ( -3°C ) leuchtet die LED ständig. Ein zuverlässiger Temperatursensor mit Montagebolzen wird mitgeliefert.   TIPP: Es kann auch ein Low-Current Buzzer ( Signalgeber ) auf die Anschlußpunkte für die rote LED angeschlossen werden, vorausgesetzt das der Gesamtstrom nicht mehr als 20mA am Ausgang des ICs beträgt. Ggf. muß der LED-Vorwiderstand ( R14 = 680ohm ) angepasst bzw. dann je nach Summer ausgetauscht werden.  Technische Daten: Stromversorgung: 12V typisch ( 10 - 15 VDC KFZ oder Akku typisch ) Stromverbrauch max 25mA wenn LED blinkt IC-Baustein LM324 mit Transistoren BC547, BC548, BC549 Ein zuverlässiger 6K8 NTC-Temperatursensor mit Montagebolzen wird mitgeliefert Der mitgelieferte Temperatursensor kann mit Kabel individuell bis 25m verlängert werden. Anschluß der Platine mittels Schraubklemmen. Liegt die Temperatür über +3°C  leuchtet die LED nicht auf Liegt die Temperatür zwischen -3°C ..und ....+3°C  blinkt die LED  Wenn die Temperatur fällt, dann wird die LED-Blitzdauer immer länger   Liegt die Temperatür unter -3°C  leuchtet die LED ständig auf Mit dem Poti kann noch genauer geeicht werden ( fals nötig )  Abmessungen der Platine: 56 x 42 mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz, welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit allen mitgelieferten Bauteilen.

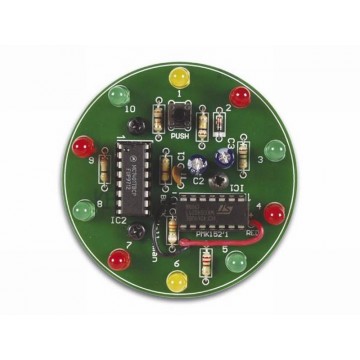

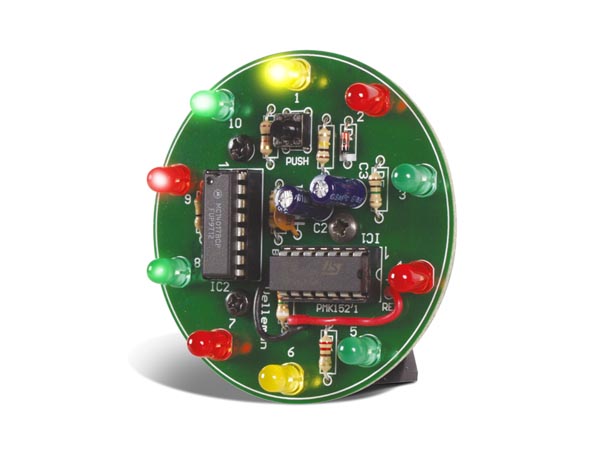

Glücksrad Bausatz drehendes Rad mit 10 LEDs Drehbewegung startet über Tastendruck Drehbewegung vermindert sich allmählich, wenn die Drehbewegung aufhört, bleibt eine LED brennen automatische Abschaltung niedriger Stromverbrauch Technische Daten:    Stromversorgung: 9V Batterie (nicht mitgeliefert)    Abmessungen: Durchmesser 64 x 33mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

Diese enorm lautstarke Sirene erzeugt einen in schneller Folge auf- und abschwellenden Ton, ähnlich wie in den Kojak-Polizeiwagen. Aufgrund der hohen Arbeitsfrequenz ist der Ton sehr aggressiv und weit hörbar. Ideal für Alarmanlagen!Der Gebrauch im Straßenverkehr ist verboten ! Über drei Regler können Sie die verschiedensten Sirenenvarianten einstellen. Kräftiger Klang durch zusätzlichen 2W-Verstärker auf der Platine.Technische Daten: Stromversorgung: 12V DC typisch ( 8 ....14V) max. 1A z.B. über optionale 9V Blockbatterie oder 12V 1A Netzteil Modulationsgeschwindigkeit: 0.5 - 5s Frequenzbereich: 300 - 6000Hz Ausgangsleistung: +/- 2W max. Abmessungen: 80 x 55 x 15mm passendes Zubehör wie Stromversorgung oder Lautsprecher siehe im Zubehör-Register z.B. 85-756-00015 = Druckkammerlautsprecher 8-Ohm Schwarz rund 85-756-00030 = Druckkammerlautsprecher 8-Ohm Schwarz eckig 85-756-00016 = Druckkammerlautsprecher 8-Ohm Weiss klein 85-756-00008 = Druckkammerlautsprecher 8-Ohm Weiss Big 83-762-00050 = Mini-Lautsprecher 28mm 8-Ohm 83-762-00140 = Mini-Lautsprecher 40mm 8-Ohm 83-762-00055 = Mini-Lautsprecher 50mm 8-Ohm Spritzwasserfest 83-762-00003 = Mini-Lautsprecher 57mm 8-Ohm 33-460-01350 = 9V Blockbatterie 33-475-00057 = 9V Clip 93-808-00537 = Netzteil 230V auf 12V DC 1A Achtung:Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

Labornetzteil 1-30V 0-3A Regelbares Netzgerät mit Gleichrichterdioden am Eingang.  Eingangsspannung: 9VAC...bis...30VAC oder 9VDC...bis 30VDC   Stabilisierte Gleichspannung zwischen 1V und 30V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Ausgangsspannung: einstellbar von 1V bis 30V ( je nach angelegter Eingangsspannung ) ( 3V ...30V )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3A = 3000mA  Restwelligkeit: nur 0.5mV kurzschlussgeschützt überlastgeschützt Elko für Siebung mit 10000uF IC Regler LM723 Transistor-Out über MJ3001 Eingangsspannung: 9 bis 30VAC oder 9 bis 30VDC  (von der gewünschten Ausgangsspannung abhängig)   Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC / 30VAC  oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku  Abmessungen: 130 x 91 x 50mm Lieferung inklusive Kühlkörper, Platine, Bauteilen und Anleitung  Lieferumfang: Bausatz, Platine Bauteile und Anleitung  Optional erhältlich fals Sie dies ggf. benötigen:  Bst Nr 21-817-00520 = 10Kohm solides Drahtpoti mit 6mm Metallachse Bst Nr 21-817-00070 = 10Kohm Poti mit 6mm Kunststofflachse  Bst Nr 21-817-00053 = 10Kohm Poti mit 4mm Kunststofflachse  Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse  Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse  Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A  Bst Nr 43-890-00355 = 230VAC Ringkerntrafo 80VA mit 2x12VAC = 24VAC 3,33A Bst Nr 39-850-00035 = Polklemme ROT  Bst Nr 39-865-00004 = Polklemme SCHWARZ Bst Nr 90-570-00055 = LCD Einbau Instrument Bst Nr 52-625-00790 = Gehäuse Grau 200x120x77mm  IP65 Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil   Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

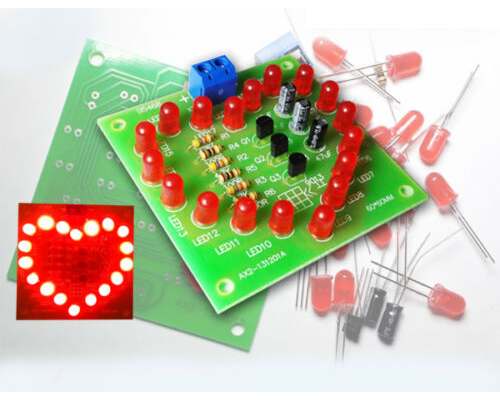

Bausatz LED Herz blinkendes LED Herz   Bausatz blinkendes LED Herz Lieferung mit ausführlicher und gut bebilderter Anleitung Ein einfach aufzubauendes LED Herz das durch seine schnell nacheinander aufleuchtenden LED Kreise ein blinkendes/flimmerndes Herz nachbildet. Der Bausatz wird mit roten LEDs geliefert. Technische Daten: Anzahl LEDs 18 Maße der Platine 60 x 60 x 1,5mm Maße der Platine mit allen Bauteilen 60 x 60 x 14mm Durchmesser der Befestigungslöcher 3mm Elektrische Eigenschaften: Versorgungsspannung 3-6Volt DC ( typisch 4,5Volt )  Versorgung z.B. über3x Mignon Batterie = 4,5V mit optionalem Batteriefach z.B. Art Nr 33-475-00420 oder auch Netzteil Art Nr 93-815-01020  Stromaufnahme ca. 40mA Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

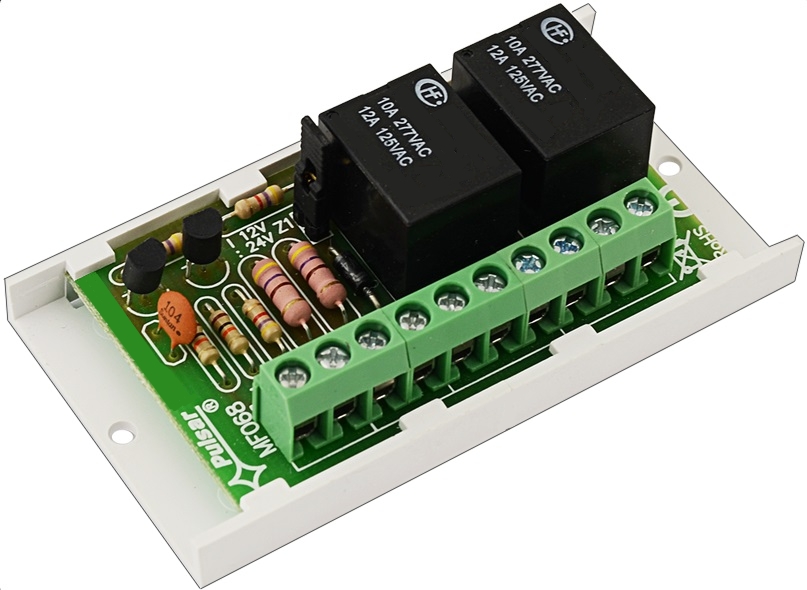

Relaisplatine für 6...12V Spannung. Multifunktional verwendbar. Eingang für Ansteuerung von schwachen Signalen z.B. von LED weg. Kann natürlich auch nur von Taster, Schaltern, Reedkontakt, Lichtschranke usw. angesteuert werden. Universell verwendbar.Diese Relaisplatine kakann mit schwachen Signalen z.B. ab ca. 5mA angesteuert werden und schaltet dann ein Relais mit einem Schliesserkontakt von bis zu 10A 250V. Ideal als Schaltverstärker für andere Bausätze, die als Ausgang nur eine Leuchtdiode haben und über den Relaiskontakt andere Geräte und Maschinen schalten sollen. Bausatz  zum selber löten Betriebsspannung 6V oder 9V oder 12V DC Stromaufnahme < 80 mA Kontaktbelastbarkeit bis 10A bis 250V Kontakt 1 x EIN ( 1x Schliesserkontakt ) Empfindlichkeit < 5 mA Platinengröße ca. 44 x 18mm passendes optionales Zubehör erhältlich wie Gehäuse usw. :  Bst Nr  52-625-00310 = Kunststoff-Leerghäuse mit 9V Batteriefach  Bst Nr  52-625-00190 = Kunststoff-Leerghäuse  Bst.Nr  33-475-00057 = 9V Clip Standard Bst.Nr  33-475-00350 = 9V Clip stabile Ausführung Bst.Nr  33-460-00390 = 9V Longlife Lithiumbatterie Bst.Nr  33-460-01350 = 9V Alkaline Batterie Bst.Nr  93-815-00418 = 230VAC Steckernetzteil  9V 1A DC Festspannung stabilisiert Bst-Nr 93-815-00418 = 230VAC Steckernetzteil einstellbar 3-12V 600mA Gleichspannung Zubehör auch zum Bausatz Wasser Füllstandsmelder = Bst Nr 92-477-00157 oder Ultraschall-Abstandsmelder = Bst Nr 92-477-00157 ( siehe im Zubehör Register oder unter Suche )

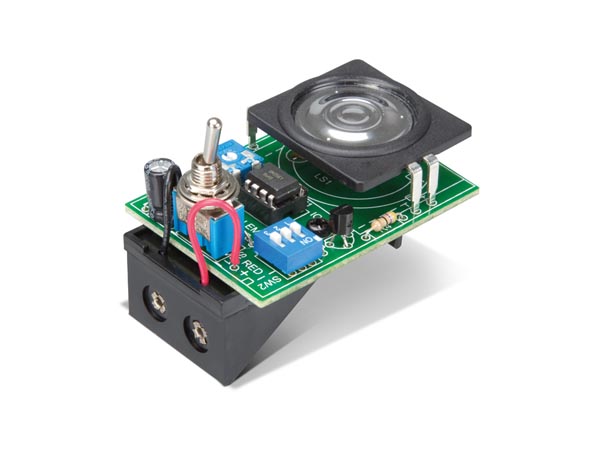

Ein toller SIRENENGENERATOR der die gängisten Sirenenlaute von sich gibt wenn Sie ihn auslösen. Das bereits integriert 8polige Sound-IC M3561 erzeugt dieses Sirenensound spielend.  4 verschiedene Sirenensignale wie bei der Polizei, Feuerwehr, Krankenwagen, sowie Maschinengewehrfeuer Signale können ausgegeben werden. Mit dem DIP Schalter auf der Platine kann eingestellt werden welcher Sirenensound abgespielt werden soll. Zusätzlich ist über den Poti/Trimmer die Geschwindigkeit des Sounds einstellbar. Ein Ein/Aus-Schalter, Lautsprecher und ein 9V Batteriehalter ist im Bausatz auch bereits integriert.  Der Lautsprecherausgang ist für kleine übliche 8-32ohm Lautsprecher geeignet.  Zusatzinfo: Wenn Sie T1, R4 und den Lautsprecher nicht verlöten, können Sie am Ausgang von R2 ( siehe auch Schaltplan weitere Bilder ) auch ein Cinchkabel anbringen und somit ein NF-Audiosignal erzeugen das dann auch in Verstärker aller Art z.B. ELA-Verstärker usw. angeschlossen werden kann. Somit kann mit minimalen kleinen Veränderungen ein externer Sirenengenerator für kleines Geld gebaut werden.  Stromversorgung: 9V-Batterie (nicht mitgeliefert) Abmessungen: 60 x 40mm Lieferumfang: Platine, Bauteile, Anleitung ( jedoch ohne Batterie ) Achtung:Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildeteSchaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

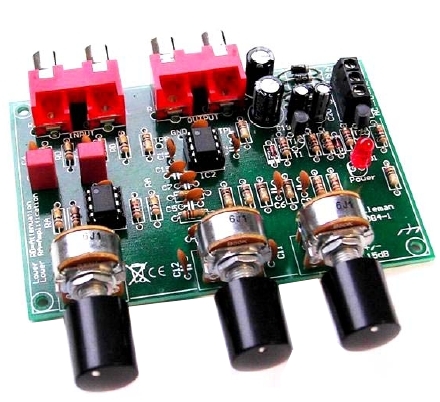

Vorverstärker mit Klangregelung und Lautstärkeregler für alle Art von Endverstärkern geeignet Stereo-Lautstärkeregelung  Stereo Bass- und Höhenregelung  Potentiometer für Bässe und Höhen mit Rastung in der Mitte  Anpassbare Dämpfung oder Verstärkung Komplett mit Knöpfen Technische Daten: Spannungsversorgung: 2 x 12VAC 100mA   Frequenzbereich: 3Hz - 500kHz (-3dB)   Signal-  Rauschabstand: 98dB mit rauscharmen ICs OP AMP TL072 Klirrfaktor: < 0.005% (-1kHz) Standard Verstärkung: x1 Max. Leistung: 5V RMS Klangregelung: -15dB - 20Hz  und -15dB - 15kHz Eingangsimpedanz: 50kOhm Abmessungen Platine: 105 x 70mm  Lieferumfang: Bausatz mit Anleitung und Platine. Jedoch ohne Stromversorgungstrafo passender Trafo siehe Zubehör z.B. 43-890-00325 und andere 2x12VAC Typen Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo, Lautsprecher usw. kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !

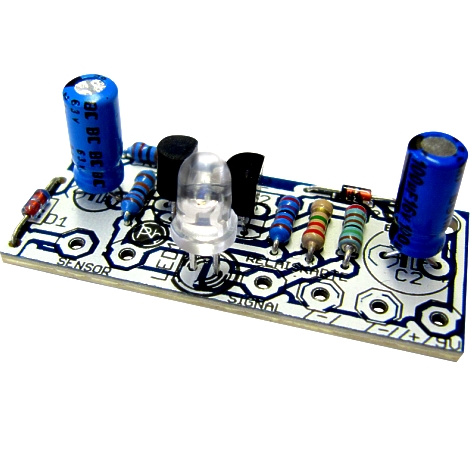

Wasser Füllstandsmelder. Wenn 2 blanke Drähte mit Wasser in Berührung kommen, leuchtet eine Leuchtdiode auf. Dieser Bausatz ist geeignet, überlaufende Wassertanks, Zysternen, Regentonnen, Wasserbehälter aller Art .... oder auch eindringendes Wasser usw. per LED Licht zu melden.  Als Zubehör gibt ein noch ein Relaisplatine Bst.Nr.: 92-477-00162 als Bausatz. Dieses Relais kann mit diesem Bausatz verbunden werden und dann über den Relaiskontakt andere Geräte z.B. Pumpe, Wählgeräte, Sirene, Hupe oder Blitzlicht etc. einschalten kann. Technische Daten: Bausatz zum selber löten Betriebsspannung: 9Volt Gleichspannung z.B. von einer 9V Block-Batterie Stromaufnahme: Ruhe (ohne Wasserkontakt) < 10 uA, Wenn LED leuchtet nur ca. 15mA Wasseranzeige mittels LED auf der Platine, oder auch abgesetzter LED Wassersensor: Es reichen 2 blanke Drähte, Litzen oder auch verzinkte Schrauben z.B. auf Kabelkanal, Holz etc. als Fühlerkontakte die in die gewünschte Höhe des Behäters befestigt werden müssen Diese Fühler werden dann mit einem Kabel, das nicht länger als 50cm sein sollte, mit der Platine verbunden. Falls Sie eine „Fernüberwachung“ wünschen, dann kann das Kabel zur LED bis zu 100m lang sein. Das Kabel zum Wassersensor darf aber nicht länger als 50cm sein. Die „Wasserfühler“ werden an einer isolierten Stelle befestigt (nicht auf Metall, weil das einen Kurzschluss verursacht). Wenn jetzt beide Wasserelektroden (z.B. Schrauben) mit Wasser in Verbindung kommen, leuchtet die LED auf Die Abbildung zeigt den zusammengelöteten Bausatz geliefert wird die Platine mit den Bauteilen und eine Anleitung Betrieb der Platine mit optionaler 9V Blockbatterie oder über 9V Steckernetzteil Platinenabmessungen: ca. 45 x 19,5mm Weiteres optionales Zubehör ist erhältlich ( siehe im Zubehör-Register unten ) Bst.Nr  92-477-00162 = Relaisplatine 1-Kanal = 6V....9V...12V  Bst.Nr  52-625-00111 = Kunststoffgehäuse für Wasser-Füllstandsmelder oder  Bst Nr  52-625-00310 = Kunststoff-Leerghäuse mit 9V Batteriefach   sowie Bst.Nr  33-475-00057 = 9V Clip Standard Bst.Nr  33-475-00350 = 9V Clip stabile Ausführung Bst.Nr  33-460-00390 = 9V Longlife Lithiumbatterie Bst.Nr  33-460-01350 = 9V Alkaline Batterie Bst.Nr  93-815-00418 = 230VAC Steckernetzteil mit 9V 1A DC stabilisierte Gleichspannung Alternativ ein einstellbares Netzteil Bst-Nr 93-815-05600 = 230VAC Steckernetzteil einstellbar von 3...12V DC max 0,6A Sie benötigen außerdem noch einen Lötkolben und Lötzinn ( nicht anbei )

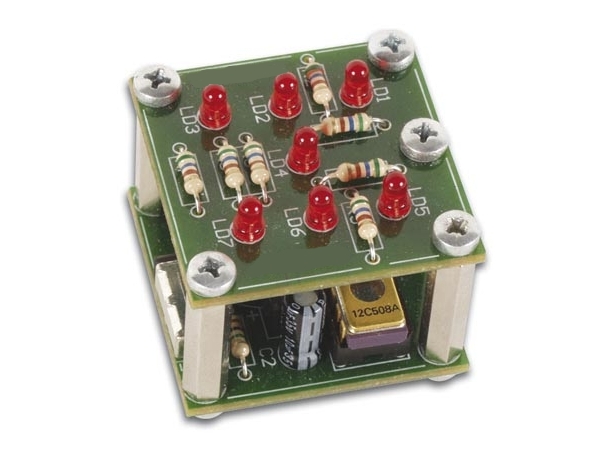

SCHÜTTELWÜRFEL  LED Würfel Funktion eines mechanischen Würfel nachbildet. Schüttelwürfel braucht keine Tastensteuerung, nur schütteln läuft langsam aus und zeigt die letzte Kombination unter fortwährendem Blinken. Microprozessorgesteuert benötigt keine Tastensteuerung, nur schütteln Zum aktivieren schütteln Sie den Würfel einfach  langsamer Ausroll-Effekt, die letzte Kombination blinkt automatische Abschaltung  Auto-Power-Off Stromversorgung: 3V-Batterie (CR2025 oder CR2032) Abmessungen: 36 x 36 x 32mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

Für Motor- und Bleibatterien im Caravan, Boot oder Wohnwagen, Gartenhaus usw. Zweit-Batterielader bis max. 20A. Geeignet für 6V oder 12V oder 24V Bleiakkus bzw. 12V Batterien z.B. bis zu 60Ah Schützt wirkungsvoll die Starterbatterie Ihres Fahrzeugs. Einfaches Management von Starter- und Zweitbatterie. Auch für Inselanlagen im Garten mit Solaranlagen bestens geeignet. Während der Fahrt wird vorrangig die Starterbatterie geladen. Somit werden beide Batterien von der Lichtmaschine geladen. Aus der Zeitbatterie kann weiterhin Strom entnommen werden. Es ist wichtig, dass Verbraucher nur an die Zweitbatterie angeschlossen werden. Das Gerät eignet sich auch hervorragend zum Betrieb in Insel Solar Systemen mit Zweitbatterie. Technische Daten: Für Bleiakkus 6V, 12V oder auch 24V Mit dieser Akkuweiche werden 2 Akkus getrennt voneinander an einer Ladestromquelle (Kfz-Lichtmaschine, Solaranlage, Windräder, Ladegeräte usw.) geladen Für Ladeströme bis max. 10A (kurzzeitig bis 20 A) Der Ladestrom verteilt sich so, dass ein leerer Akku stärker geladen wird als ein fast voller Akku Ideal für Motorcaravans, wenn mit einem Akku Fernseher, Radio usw. betrieben werden und der zweite Akku zum Starten des Motors voll bleiben muss Oder für Wochenendhäuser, wenn ein Akku für die Alarmanlage nicht leergemacht werden darf. Betriebsspannung 6 - 24 V/DC Anschließbare Akkus 2 Stück mit der gleichen Spannung 6 - 24 V/DC Ladestrom max. 10 A (mit Kühlung max. 20 A (Gesamtstrom Maße ca. 87 x 60 x 33mm (mit Befestigungsboden)

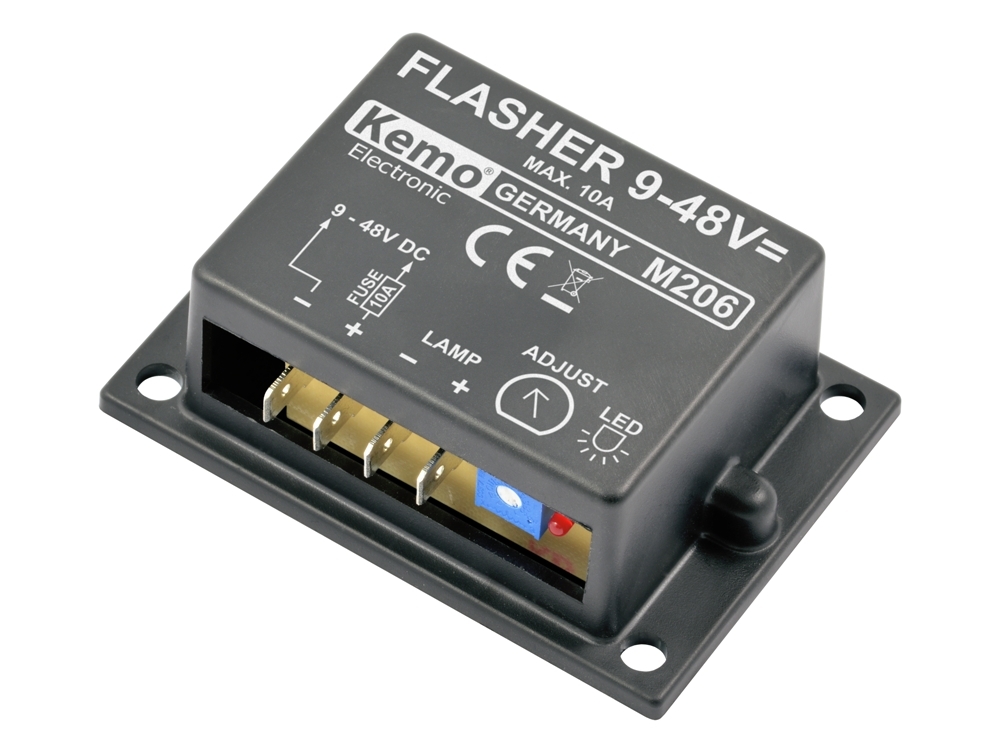

Blinkrelais bzw. Blinkerschaltung für 12V 24V oder auch 36V und 48V Gleichspannung  An diesen Blinkgeber bzw. Blinkerrelais ( Flasher ) können entweder Glühlampen oder LED Lampen, LED Stripes mit Betriebsspannungen zwischen 9V..48V DC angeschlossen werden. Der Blinkgeber wird dann mit der Betriebsspannung betrieben, die die angeschlossenen Lampen haben. Das Gerät ist kurzschlussfest. Blinkfolge regelbar ca. 0,15 - 7 Sek.  Betriebsspannung 9V...bis...48V Gleichspannung ( je nach angeschlossenen Lampen oder Batterie somit primär geeignet für 12V oder 24V Systeme aller Art )  12V geeignet im KFZ mit 12V Autobatterie und 12V Birnen, Lampen, 12V LED-Technik   Strombelastbarkeit Ausgang max. 10A bei 12 V sind das z.B. Lampen 0,1W ... bis max. 120W anschließbarer Leistung am Ausgang  24V geeignet im LKW mit 24V Batterie und 24V Birnen, Lampen, 24V LED-Technik  Strombelastbarkeit Ausgang max. 10A bei 24V sind das z.B. Lampen 0,1W ... bis max. 240W anschließbarer Leistung am Ausgang  Einstellbare Blinkfolge ca. 0,15 - 7 Sek. über integriertes Poti  Leucht / Pausenverhältnis ca. 50/50% Eigenstromverbrauch Ø < 2,5 mA Maße Modul ca. 87 x 60 x 33 mm Anzeige am Modul blinkende LED Anschlüsse Steckzungen 6,3mm Flachstecker wie im KKFZ üblich  Kurzschlussgesichert über sicherung  Anschluß sieheauch weitere Bilder = Schaltplan !  Das Modul ist fertig aufgebaut mit wird mit Anleitung geliefert !

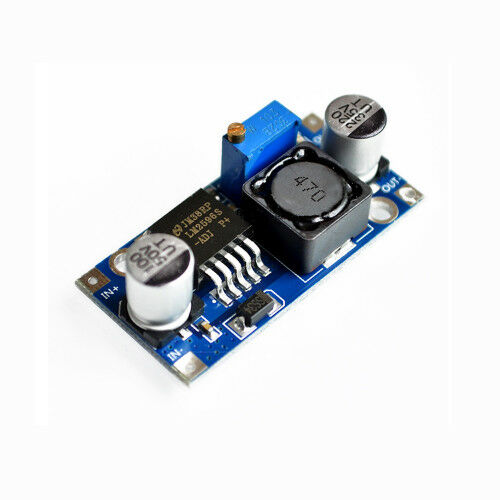

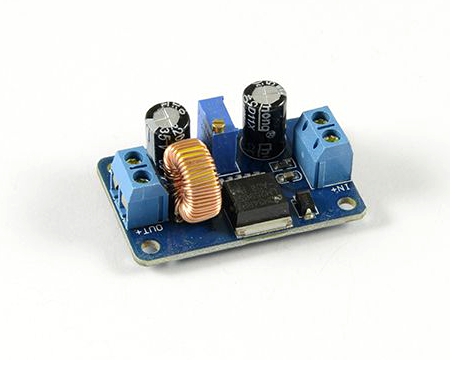

DCDC Wandler 24V auf 12V oder 24V auf 9V oder 24V auf 6V + Ausgangsspannung individuell einstellbar im Range 3V...15V Die Eingangsspannung muss mindestens 3 Volt höher sein als die eingestellte Ausgangsspannung.  Dieser Spannungswandler ist ein reiner Abwärtswandler .... kein Aufwärtswandler !   Die eingestellte Ausgangsspannung ist stabilisiert und kurzschlussfest. Zum Betrieb von Geräten mit kleineren Betriebsspannungen an einer 12V oder 24V Autobatterie oder an Netzteilen. Technische Daten: Eingangsspannung: 6...28 Volt DC  ( Einsatzbereich )  Ausgangsspannung: einstellbar 3V...15 Volt ( elektronisch stabilisiert )   Die Einstellung erfolgt über ein integriertes Potentiometer auf der Frontseite 3V... 5V....6V...8V...9V...10V....12V....15V ( siehe auch weitere Bilder )  WICHTIGER Hinweis: Die Eingangsspannung muss mindestens 3 Volt höher sein als die eingestellte Ausgangsspannung. Max. Ausgangsstrom: 1,5 Ampere = 1500mA mit optionalem Kühlkörper z.B. Art-Nr 8-891-00540  Typische Anwendung  12V auf 9Volt oder 24Volt auf 12V oder 15V oder 9Volt oder auch 12Vauf 5Volt reiner Abwärtswandler !  Als Aufwärtswandler von 6Volt auf 12Volt nicht verwenbar dafür gibt es Art-Nr  92-477-00190 oder 43-846-00360 mit 10A Leistung  Verlustleistung: ca. 3Watt ohne Kühlkörper und ca. 10Watt mit Kühlkörper ( liegt nicht bei ) Als Kühlkörper kann ggf. auch ein bestehendes Blech im KFZ oder ein Metallträger verwendet bzw. montiert werden  Abmessungen ca. 59 x 44 x 20mm ( ohne Befestigungslaschen )  Optional erhältlich fals benötigt ( siehe im Zubehör-Register ) :  Art-Nr 31-843-00007 = Sicherungshalter für 5x20mm Sicherungen = Kabelsicherungshalter ( Bajonettkopf ) Art-Nr 31-842-00038 = Glassicherung = 1.6 A   T  5x20mm  Art-Nr   8-891-00540 = ALU-Strang Kühlkörper 84x30x28mm  Als Aufwärtswandler von 6Volt auf 12Volt nicht verwenbar ! dafür gibt es Art-Nr  92-477-00190 oder 43-846-00360 mit 10A Leistung ( siehe unter Register ähnliche Artikel oder Art-Nr unter Suche eingeben )  Weitere Informationen und Aufbauanweisung: Je nach Belastung kann sich das Modul mehr oder weniger erwärmen. Bei Verlustleistungen von < 3W genügt eine gut belüftete Montage ( nicht in wärmeisolierende Materialien wickeln wie z.B. Tücher usw. ). Bei Belastungen von 3-10W muss das Modul mit dem Kühlwinkel an eine kühlende Metallfläche geschraubt werden. Bei einer Volllast von 10W ( 1,5A ) ist z.B. ein Rippenkühlkörper mit den Maßen von ca. 60 x 60 x 20 mm oder ähnlich empfehlenswert. Faustregel: Während des Betriebes sollte der Kühlwinkel am Modul nicht über 40°C warm werden (mit den Fingern noch berührbar, ohne sich zu verbrennen). Wenn der Kühlwinkel viel heißer wird, ist der Kühlkörper zu klein oder der Wärmekontakt zwischen dem Kühlwinkel und dem Kühlkörper ist nicht ausreichend (Kühlwinkel liegt nicht plan auf). Wenn das Modul beim Betrieb zu heiß wird, schaltet es sich selbständig aus und nach Abkühlung wieder ein. Ob das Modul gekühlt werden muss, kann entweder erprobt werden (Kontrolle, ob es zu heiß wird) oder man kann es ausrechnen: Spannungsdifferenz zwischen der Eingangs- und der Ausgangsspannung multipliziert mit dem Strom, ergibt die Verlustleistung in Watt. Beispiel: Eingangsspannung: 24V LKW Batterie. Eingestellte Ausgangsspannung: 12V. Es fließt ein Strom von 0,5 A. Rechnung: Spannungsdifferenz zwischen Eingangs- und Ausgangsspannung ist 12 V (24 V Eingang minus 12 V Ausgang = 12 V Differenz). 12 V Differenzspannung multipliziert mit dem Strom von 0,5 A ergibt eine Verlustleistung von 6 W am Modul (12 V x 0,5 A = 6 W). Das Modul muss also gekühlt werden. Wenn das Modul überlastet wird, dann geht es nicht kaputt, es schaltet sich nur für eine Zeit ab. Im Dauerbetrieb darf die Verlustleistung von ca. 10 W nicht überschritten werden. Sie schließen das Modul gemäß Zeichnung an. Es ist erforderlich, eine Sicherung von 1,5 A in die Eingangsleitung zwischen zu schalten. Mit dem Trimmpoti auf dem Modul wird die gewünschte Ausgangsspannung eingestellt. Entweder orientieren Sie sich an der Skala am Trimmpoti oder Sie kontrollieren die Einstellung mit einem Messgerät am Ausgang des Moduls (wenn die Spannung sehr genau eingestellt werden soll). Die Leuchtdiode auf dem Modul muss leuchten, wenn die Eingansspannung eingeschaltet ist. Die LED zeigt durch ihr Leuchten an, dass die Eingangsspannung da ist und dass das Trimmpotentiometer zur Spannungseinstellung am Modul in Ordnung ist. Wenn das Trimmpoti durch mechanische Gewalteinwirkung oder durch Feuchtigkeit defekt wird, ist die Ausgangsspannung unkontrolliert (kann steigen). In diesem Fall leuchtet die LED trotz eingeschalteter Eingangsspannung nicht und das Modul muss sofort außer Betrieb genommen werden. Wichtiger Hinweis: Das Modul kann nur Spannung reduzieren, also aus einer höheren Eingangsspannung eine kleinere Ausgangsspannung machen. Es ist nicht möglich, die Funktion umzukehren. Das heißt, aus einer kleinen Spannung eine höhere Spannung zu machen (Ein- und Ausgang vertauschen).

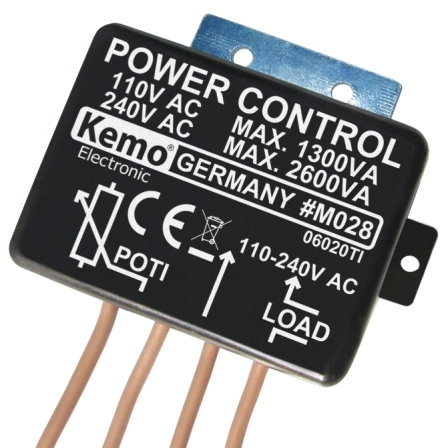

Zum Regeln von ohmschen + induktiven Lasten z.B. Motoren, Lüfter, Lampen, Heizungen, usw., wenn diese im Phasenanschnitt geregelt werden können Technische Daten: Betriebsspannung: 110 - 240 V/AC  Belastbarkeit: bei 110 V/AC max. 1320 VA und bei 230 V/AC max. 2600 VA  Max. Belastung: 10A bei Montage auf einen optionalen Kühlkörper z.B. 8-891-00530 Regelung Phasenanschnitt Anschließbare Lasten ohmsche + induktive Lasten (siehe Schaltungsbeschreibung) Erforderliches Poti 470-kOhm (siehe Zubehör) Maße: 60 x 57 x 20mm  Optionales Zusatzmodul erhältlich siehe unten im Zubehör Register ( M150 = 92-477-00480 ) = DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise).  passendes Zubehör wie Poti (Regler), Kühlkörper, Netzfilter etc.  siehe im Zubehör-Register

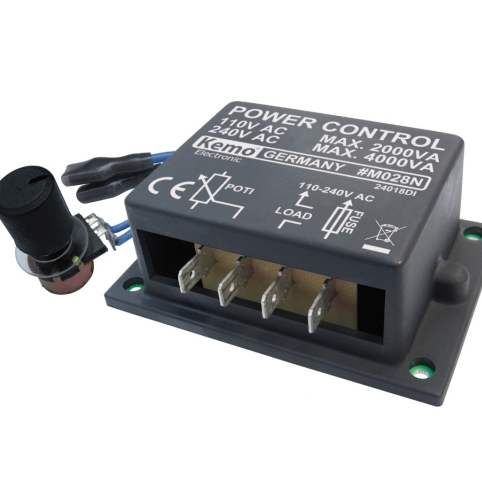

Universal Motorregler bis 4KW Leistung 4000W verwendbar auch als Lüftersteuerung, Dimmer, Leistungsregler, Motoren, Sägen, Bohrmaschinen, Lampen, E-Heizungen usw. Zum Regeln von ohmschen und induktiven Lasten z.B. Motoren, Lüfter, E-Heizung, Lampen usw. wenn diese im Phasenanschnitt geregelt werden können Technische Daten: Anschließbare Lasten: Ohmsche (Lampen) und induktive Lasten ( Motoren Lüfter.. ) Betriebsspannung: 230VAC typisch (110-240VAC) Belastbarkeit: bei 230VAC max. 4000VA = 4KW  bei 110VAC max. 2000VA Belastung: max. 18 A bei Montage auf einen Kühlkörper  Ohne zusätzlichen Kühlkörper max. ( 1400W = 1,4KW ca 6A bei 230VAC ) Mit zusätzlichen Kühlkörper max. ( 1400...4000W = 4KW ca. 6-18A bei 230VAC ) optional erhältlicher Kühlkörper z.B. Bst Nr 8-891-00530 oder  8-890-00250 ( siehe im Zuberhör )  Kurzfristiger Spitzenstrom max. 25A 10Sek. Kühlblech muss isoliert sein keine galvanische Trennung Regelung Phasenanschnitt Poti = Regler = 470-kOhm mit Knopf inklusive   Abmessungen des Moduls: 87 x 60 x 33mm Das Modul ist fertig aufgebaut und sofort Betriebsbereit  Lieferumfang: Modul, Poti kurzem Kabel und Knopf, Anleitung deutsch Zusatzinformationen um Reglermodul:  Es handelt sich um eine Phasen-Anschnittsteuerung. Damit können elektrische Lasten geregelt werden wie z.B. Elektromotoren mit Kohle-Kollektor-Motoren, Heizungen, Rüttelmagnete, Lötkolben, Halogenlampen usw. Nicht geregelt werden können Lasten, die bereits eine eingebaute Regelelektronik haben sowie Energie-Sparlampen, Leuchtstofflampen, und bedingt Spaltpolmotoren.  Die Drehzahl von Spaltpolmotoren (Synchronmotoren) und von Motoren mit Anlaufkondensator können manchmal auch mit dem Leistungsregler geregelt werden, wie uns Kunden berichtet haben. Das hängt vermutlich von der jeweiligen Bauart ab. Unsere Aussage ist daher: es muss im jeweiligen Einzelfall ausprobiert werden, generell können wir diese Funktion nicht zusagen.  Aufbauanweisung: Das Modul muss so eingebaut werden, dass es gut belüftet ist (es wird im Betrieb warm) und nicht berührt werden kann (offenliegende spannungsführende Steckkontakte). Bei größeren Belastungen (6 A - 18 A) sollte das Modul mit der Metall-Grundplatte des Moduls plan auf eine kühlende Unterlage ( am Besten ein Kühlkörper Nr 8-891-00530 ) geschraubt werden. Der Kühlkörper muss so dimensioniert sein, dass die Metall-Grundplatte des Moduls nicht über 50°C heiß wird im Betrieb. Für Voll-Last (18 A) empfehlen wir einen Rippenkühlkörper mit den Mindestmaßen von ca. 100 x 100 x 20mm. Bei geringeren Belastungen kann der Kühlkörper entsprechend kleiner sein. Das Modul wird gemäß Anschlusszeichnung angeschlossen. Das beiliegende Potentiometer wird per Steckkontakt mit dem Modul verbunden. Bitte beachten Sie in jedem Fall die VDE-Sicherheitsbestimmungen (z.B. vorgeschaltete Sicherungen, Zugentlastern an den Kabeln, Berührungsschutz an allen spannungsführenden Teilen. Feuersicherer Einbau, so dass bei Brandentstehung oder Überhitzung kein Schaden entstehen kann usw.). Erhältliches optionales Zubehör wie folgt erhältlich :  Bst-Nr 92-477-00480 = Optionales Zusatzmodul erhältlich siehe unten im Zubehör-Register ( M150 )                                         Dies ist ein DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch       mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise).  Optional erhältlicher Kühlkörper je nach Einbauart :  Bst-Nr 8-891-00530 = Kühlkörper Rippenk. 115x100x63mm  ALU Schwarz oder   Bst-Nr 8-890-00250 = Kühlkörper flacher Rippenk. 175x75x28mm ALU Schwarz  ( siehe weitere Bilder und im Zubehör-Register )  Optional sind für die Kontakte .. Steckschuhe erhältlich :  Bst-Nr 45-821-01070 = Kabelschuh Sortiment 1200-tlg. mit 18-Sorten diverse Bst-Nr 45-821-04250 = Flachsteckhülsen 6,3mm *100-Pack* Rot vollisoliert für Kabel 0,5.1,5qmm Bst-Nr 45-821-04260 = Flachsteckhülsen 6,3mm *100-Pack* Blau vollisoliert für Kabel 1,5..2,5qmm Bst-Nr 45-821-00545 = Flachsteckhülsen 6.3mm *100-Pack* BLANK vernickelt für Kabel bis 2,5qmm Optional sind Wandverteiler AP-Gehäuse für den sicheren Einbau und Betrieb erhältlich :  Bst-Nr 52-625-01820 = Verteilerkasten Wandgeh. AK03 mit 150 x 100 x  96mm Bst-Nr 52-625-01810 = Verteilerkasten Wandgeh. AK05 mit 200 x 125 x 120mm Optional sind hierzu erhältlich Hutschiene und Hutschienenklemmen für die sichere Verdrahtung :  Bst-Nr 42-691-00010 = Hutschiene  500mm B:35mm / H: 7,5mm   -gelocht- Bst-Nr 42-691-00030 = Hutschiene  500mm B:35mm / H: 7,5mm -ungelocht- Bst-Nr 39-798-00170 = Klemme Phoenix UK-5 Sich.Klemme B: 6,2mm Schwarz  Bst-Nr 39-798-00220 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm Schwarz  Bst-Nr 39-798-00160 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  BLAU  Bst-Nr 39-798-00120 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  GRAU  Bst-Nr 39-798-00150 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  PE    Bst-Nr 39-798-00250 = UK-E Endklammer-Halter  Bst-Nr 39-798-00210 = Klemmenmarkierung ZB6 Breite: 6,2mm Optional erhältlicher Entstörfilter ( SIFI ) je nach verwendeter Leistung z.B. Bst-Nr 35-656-00720 = Netzfilter bis 6,5A = für Lasten bis 1495VA  Bst-Nr 29-750-00510 = Netzfilter bis 4,0A = für Lasten bis   920VA  Bst-Nr 35-656-00540 = Netzfilter bis 10A = für Lasten bis 2300VA  Bst-Nr 35-656-00550 = Netzfilter bis 16A = für Lasten bis 3680VA  Bst-Nr 35-656-00560 = Netzfilter bis 20A = für Lasten bis 4000VA  Optional sind auch Sicherungshalter je nach Ausführung und Einbauart erhältlich  Bst-Nr 31-843-00001 = Sich.Halter für 5x20mm Fuse für den Gehäuseeinbau mit Schraubkappe Bst-Nr 31-843-00007 = Sich.Halter für 5x20mm Fuse Kabelsicherungshalter mit Bajonettkopf Bst-Nr 31-843-00200 = Sich.Halter für 5x20mm zum anschrauben offene Ausf. Flach mit Lötösen seitlich Sicherungen hierzu passend wie folgt  Bst-Nr 31-842-00059 = 6.3A 250V T 5x20mm Glassicherung bis ca. 1400W  Bst-Nr 31-842-00063 =   8A 250V T 5x20mm Glassicherung bis ca. 1840W Bst-Nr 31-842-00066 = 10A 250V T 5x20mm Glassicherung bis ca. 2300W  Bst-Nr 31-842-00193 = 12A 250V T 5x20mm Glassicherung bis ca. 2900W Bst-Nr 31-842-00069 = 16A 250V T 5x20mm Glassicherung bis ca. 3680W

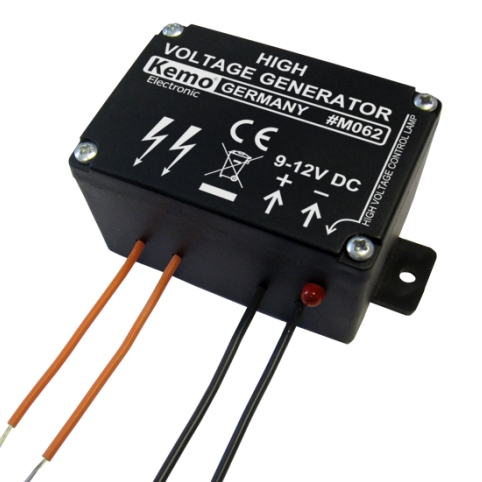

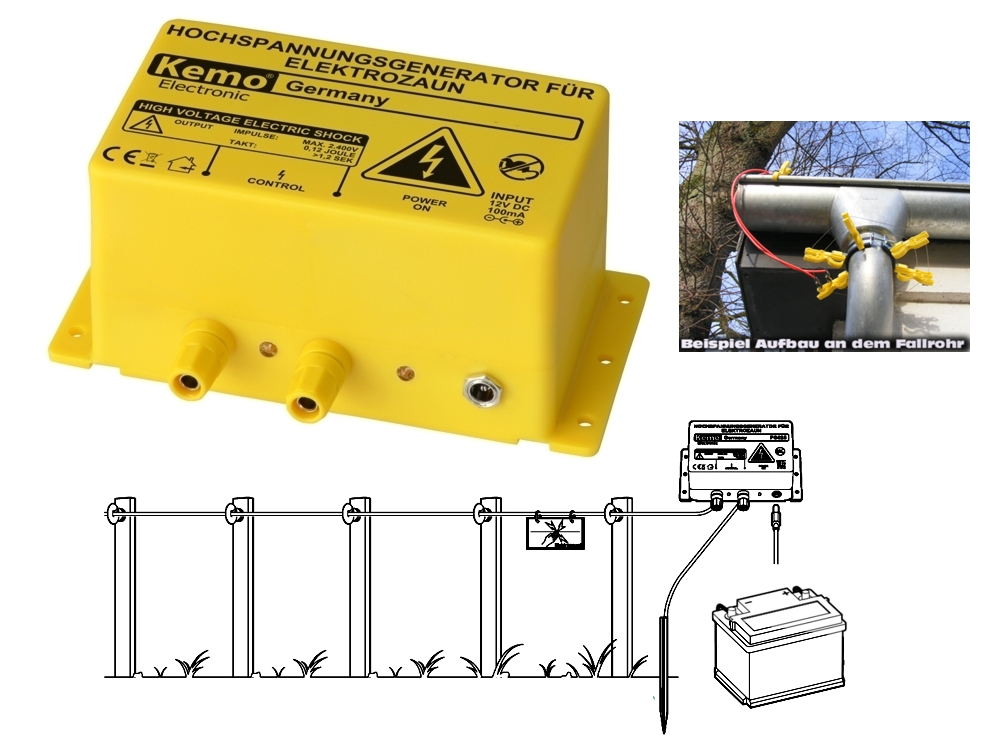

Profi-Modul Elektrozaun oder Dachabwehr  oder Weidezaun Hochspannungsgenerator  Erzeugt aus einer Batteriespannung von 12V typisch ( eine pulsierende elektrisierende Hochspannung von bis zu 2,4KV = 2400Volt )  Elektrozaungerät für die Kleintierabwehr z.B. auf dem Dach als Waschbärabwehr, Marderabwehr oder am Boden gegen Füchse, Ratten, Dachse, Hund, Ziegen usw. Für Zaunlängen bis ca. 1 km ( ohne Bewuchs ). Hochspannungsimpulse: max. 2400V im Takt >1,2 Sek. Extrem niedriger Stromverbrauch: Ø 0,008A = 8mA. Zum Betrieb ist noch ein Steckernetzteil 12V DC, Leistung mind. 100mA oder einen typischen 12V Autoakku mit min 12Ah erforderlich ( beides liegt nicht bei ). In beiden Fällen benötigt das Stromkabel einen Hohlstecker 5,5x2,1mm den wir als Schraubversion optional anbieten.  Es gibt als Empfehlung zwei verschiedene Arten wie Sie den Elektrozaun betreiben können = siehe auch weitere Bilder ! Technische Daten: Betriebsspannung:   12Volt  ( von einer Autobatterie oder einem Steckernetzteil )  Stromversorgung kann sein von Batterie, Akku oder auch einem Steckernetzteil  Stromaufnahme 0,008A  Verbrauch bei Berührung Impulsweise kurzzeitig 100mA Ausgangsspannung:  2500V pulsierend max. 0,12 Joule Hochspannungsanzeige über integrierte LEDs  Taktabstand >1,2 Sek. ( nach Vorschrift ) Leistung ca. 0,12 Joule ( gegen Kleintiere ) Max. Zaunlänge = bis zu 1000m = 1-km ( ohne Bewuchs ) Abmessungen ca. 122 x 72 x 66 mm (ohne Befestigungsfüße und Anschlussklemmen) Empfohlenes optionales Zubehör ( siehe auch im Zubehör Register oder nur Bst-Nr unter Suche eingeben )  Bst Nr 93-815-00417 = Steckernetzteil 230V Steckdose auf 12V DC 500mA  Bst Nr 42-774-00140 = Blanke Edelstahl-Litze, ca. 100m auf einer Rolle  Bst Nr 92-477-06320 = Zubehör 1x Rohrschelle + 6x Klammern mit Schraubkontakt  Bst Nr 39-850-00024 = Bananenstecker GELB mit 8x Federkontakten  Alternativ vergoldet wegen Korrision im Freien  Bst Nr 39-850-03400 = Bananenstecker vergoldet  Alternativ bei Einsatz mit einem 12V Autoakku  Bst Nr 41-149-00260 = Hohlstecker 5,5x2,1mm auf Schraubanschluss Bst Nr 31-843-00115 = Sicherungshalter ( Hängesicherung ) für den Pluspol am Akku  Alternativ ein Säurefreier 12V Bleiakku zum beistellen  Bst Nr 33-175-01270 = 12V Akku Bleiakku 12V 18Ah mit M5 Kontakten Bst Nr 33-455-05860 = Ladegerät für 12V Bleiakkus ( 1-60Ah )  Zusatzinfo = Diese Elektrozaungeräte bzw. Module gibt es in 4-Leistungsklassen  Bst-Nr 92-477-00217 = Elektrozaun-Generator 1,0KV ( Hase, Nager, Kleintiere ... usw. )   Bst-Nr 92-477-06270 = Elektrozaun-Generator 2,5KV ( Waschbären, Marder, Hund, Füchse, Dachs, Ziegen ... )  Bst-Nr 92-477-06290 = Elektrozaun-Generator 2,5KV ( als SET mit Zubehör wie isolierte Klammern, Edelstahllitze ... )  Bst-Nr 92-477-06300 = Elektrozaun-Generator 8,0KV Für Weiden mit größeren Tieren Kühe, Pferde  Weitere Informationen zu Art-Nr 92-477-06270 Aufbauanleitung: Die Installation sollte nur von einer fachkundigen Person ausgeführt werden. Das Weidezaunhochspannungsgerät ist nicht wettergeschützt (Regen usw.). Es muss an einer trockenen Stelle montiert werden wie Gebäude, Geräteschuppen, wettergeschütztes Gehäuse, Holzkasten o.ä.  Es gibt 2 Möglichkeiten zum Betrieb an einem Hochspannungszaun ( siehe auch weitere Bilder ): 1.) Einen Zaun mit 2 parallel gezogenen Hochspannungsdrähten (siehe Zeichnung )  die jeweils mit den beiden Hochspannungsausgängen des Weidezaungerätes verbunden werden. Wenn das Tier dann beide Drähte gleichzeitig berührt, bekommt es einen heftigen elektrischen Schlag. 2.) Einen Zaun mit nur einem Hochspannungsdraht und einen zusätzlichen Erdungsspieß (siehe Zeichnung ). Hier bekommt das Tier, das den Zaun berührt, einen elektrischen Schlag durch den Zaun und über die Kufen (Füße). Hier ist die Stärke des elektrischen Schlages aber von den Erdverhältnissen (feuchter Boden, trockener Boden) und der Isolation der Hufe abhängig. Wenn möglich, bauen Sie Ihren Elektrozaun nach Zeichnung 1, weil dieser viel effektiver ist. Bei der Montage ist darauf zu achten, dass keine Kurzschlüsse auftreten (die Kabel nach Zeichnung 1 müssen in Isolatoren verlegt werden und dürfen sich nicht gegenseitig berühren). Das Tier bekommt einen elektrischen Schlag, wenn es beide  Hochspannungsdrähte gleichzeitig berührt. Bei der Lösung nach Zeichnung 2 ist darauf zu achten, dass der Erdspieß aus Metall mindestens 80 cm tief in die Erde gedrückt wird, damit er einen guten elektrischen Kontakt zur Erde hat. Der blanke  Hochspannungsdraht muss auch mit Isolatoren an den Zaunpfosten befestigt sein und darf keinen Kontakt mit Pflanzen, Gebäudeteilen u.ä. haben, weil das die Heftigkeit der elektrischen Schläge schwächt (Kurzschluss). Als Hochspannungs-Zaundrähte gibt es im Fachhandel blanke Edelstahllitzen, verzinkte Drähte oder auch Perlonseile mit eingedrehten blanken Edelstahllitzen. Wir bieten auch als Zubehör unter der Best.Nr. 42-774-00140 eine Spule mit 100m Edelstahllitze an. Stromversorgung: Das Gerät benötigt eine 12V DC Spannungsquelle ( Steckernetzteil oder Batterie, liegen nicht bei ). Wenn Sie ein Steckernetzteil verwenden, dann muss das einen handelsüblichen 5,5x2,1mm Hohlstecker haben. Wenn Sie eine Batterie verwenden, müssen Sie sich ein Anschlusskabel mit einem 5,5x2,1mm Hohlstecker hierzu mitbestellen = BstNr 41-149-00260 Die Stromaufnahme ist sehr gering ( durchschnittlich 8mA, Impulsweise max. 100mA ). Sie können also eine kleine Batterie verwenden ( eine 12Ah Batterie sollte ca. 2 - 3 Monate halten ). Der Hochspannungsgenerator darf erst in Betrieb genommen werden, wenn alle Installationen erledigt wurden und noch einmal überprüft wurden.

Profi-Modul Elektrozaun oder Dachabwehr  oder Weidezaun Hochspannungsgenerator  Erzeugt aus einer Batteriespannung von 12V typisch ( eine pulsierende elektrisierende Hochspannung von bis zu 2,4KV = 2400Volt ) ----------------------B-Ware aus neuere Lieferung vom Hersteller nur eine Kunststoff Befestigungsecke ist abgebrochen - 100% OK sonst volle Garantie !  ----------------------- Elektrozaungerät für die Kleintierabwehr z.B. auf dem Dach als Waschbärabwehr, Marderabwehr oder am Boden gegen Füchse, Ratten, Dachse, Hund, Ziegen usw. Für Zaunlängen bis ca. 1 km ( ohne Bewuchs ). Hochspannungsimpulse: max. 2400V im Takt >1,2 Sek. Extrem niedriger Stromverbrauch: Ø 0,008A = 8mA. Zum Betrieb ist noch ein Steckernetzteil 12V DC, Leistung mind. 100mA oder einen typischen 12V Autoakku mit min 12Ah erforderlich ( beides liegt nicht bei ). In beiden Fällen benötigt das Stromkabel einen Hohlstecker 5,5x2,1mm den wir als Schraubversion optional anbieten.  Es gibt als Empfehlung zwei verschiedene Arten wie Sie den Elektrozaun betreiben können = siehe auch weitere Bilder ! Technische Daten: Betriebsspannung:   12Volt  ( von einer Autobatterie oder einem Steckernetzteil )  Stromversorgung kann sein von Batterie, Akku oder auch einem Steckernetzteil  Stromaufnahme 0,008A  Verbrauch bei Berührung Impulsweise kurzzeitig 100mA Ausgangsspannung:  2500V pulsierend max. 0,12 Joule Hochspannungsanzeige über integrierte LEDs  Taktabstand >1,2 Sek. ( nach Vorschrift ) Leistung ca. 0,12 Joule ( gegen Kleintiere ) Max. Zaunlänge = bis zu 1000m = 1-km ( ohne Bewuchs ) Abmessungen ca. 122 x 72 x 66 mm (ohne Befestigungsfüße und Anschlussklemmen) Empfohlenes optionales Zubehör ( siehe auch im Zubehör Register oder nur Bst-Nr unter Suche eingeben )  Bst Nr 93-815-00417 = Steckernetzteil 230V Steckdose auf 12V DC 500mA  Bst Nr 42-774-00140 = Blanke Edelstahl-Litze, ca. 100m auf einer Rolle  Bst Nr 92-477-06320 = Zubehör 1x Rohrschelle + 6x Klammern mit Schraubkontakt  Bst Nr 39-850-00024 = Bananenstecker GELB mit 8x Federkontakten  Alternativ vergoldet wegen Korrision im Freien  Bst Nr 39-850-03400 = Bananenstecker vergoldet  Alternativ bei Einsatz mit einem 12V Autoakku  Bst Nr 41-149-00260 = Hohlstecker 5,5x2,1mm auf Schraubanschluss Bst Nr 31-843-00040 = Sicherungshalter ( Hängesicherung ) für den Pluspol am Akku  Alternativ ein Säurefreier 12V Bleiakku zum beistellen  Bst Nr 33-175-01270 = 12V Akku Bleiakku 12V 18Ah mit M5 Kontakten Bst Nr 33-455-05860 = Ladegerät für 12V Bleiakkus ( 1-60Ah )  Zusatzinfo = Diese Elektrozaungeräte bzw. Module gibt es in 4-Leistungsklassen  Bst-Nr 92-477-00217 = Elektrozaun-Generator 1,0KV ( Hase, Nager, Kleintiere ... usw. )   Bst-Nr 92-477-06270 = Elektrozaun-Generator 2,5KV ( Waschbären, Marder, Hund, Füchse, Dachs, Ziegen ... )  Bst-Nr 92-477-06290 = Elektrozaun-Generator 2,5KV ( als SET mit Zubehör wie isolierte Klammern, Edelstahllitze ... )  Bst-Nr 92-477-06300 = Elektrozaun-Generator 8,0KV Für Weiden mit größeren Tieren Kühe, Pferde  Weitere Informationen zu Art-Nr 92-477-06270 Aufbauanleitung: Die Installation sollte nur von einer fachkundigen Person ausgeführt werden. Das Weidezaunhochspannungsgerät ist nicht wettergeschützt (Regen usw.). Es muss an einer trockenen Stelle montiert werden wie Gebäude, Geräteschuppen, wettergeschütztes Gehäuse, Holzkasten o.ä.  Es gibt 2 Möglichkeiten zum Betrieb an einem Hochspannungszaun ( siehe auch weitere Bilder ): 1.) Einen Zaun mit 2 parallel gezogenen Hochspannungsdrähten (siehe Zeichnung )  die jeweils mit den beiden Hochspannungsausgängen des Weidezaungerätes verbunden werden. Wenn das Tier dann beide Drähte gleichzeitig berührt, bekommt es einen heftigen elektrischen Schlag. 2.) Einen Zaun mit nur einem Hochspannungsdraht und einen zusätzlichen Erdungsspieß (siehe Zeichnung ). Hier bekommt das Tier, das den Zaun berührt, einen elektrischen Schlag durch den Zaun und über die Kufen (Füße). Hier ist die Stärke des elektrischen Schlages aber von den Erdverhältnissen (feuchter Boden, trockener Boden) und der Isolation der Hufe abhängig. Wenn möglich, bauen Sie Ihren Elektrozaun nach Zeichnung 1, weil dieser viel effektiver ist. Bei der Montage ist darauf zu achten, dass keine Kurzschlüsse auftreten (die Kabel nach Zeichnung 1 müssen in Isolatoren verlegt werden und dürfen sich nicht gegenseitig berühren). Das Tier bekommt einen elektrischen Schlag, wenn es beide  Hochspannungsdrähte gleichzeitig berührt. Bei der Lösung nach Zeichnung 2 ist darauf zu achten, dass der Erdspieß aus Metall mindestens 80 cm tief in die Erde gedrückt wird, damit er einen guten elektrischen Kontakt zur Erde hat. Der blanke  Hochspannungsdraht muss auch mit Isolatoren an den Zaunpfosten befestigt sein und darf keinen Kontakt mit Pflanzen, Gebäudeteilen u.ä. haben, weil das die Heftigkeit der elektrischen Schläge schwächt (Kurzschluss). Als Hochspannungs-Zaundrähte gibt es im Fachhandel blanke Edelstahllitzen, verzinkte Drähte oder auch Perlonseile mit eingedrehten blanken Edelstahllitzen. Wir bieten auch als Zubehör unter der Best.Nr. 42-774-00140 eine Spule mit 100m Edelstahllitze an. Stromversorgung: Das Gerät benötigt eine 12V DC Spannungsquelle ( Steckernetzteil oder Batterie, liegen nicht bei ). Wenn Sie ein Steckernetzteil verwenden, dann muss das einen handelsüblichen 5,5x2,1mm Hohlstecker haben. Wenn Sie eine Batterie verwenden, müssen Sie sich ein Anschlusskabel mit einem 5,5x2,1mm Hohlstecker hierzu mitbestellen = BstNr 41-149-00260 Die Stromaufnahme ist sehr gering ( durchschnittlich 8mA, Impulsweise max. 100mA ). Sie können also eine kleine Batterie verwenden ( eine 12Ah Batterie sollte ca. 2 - 3 Monate halten ). Der Hochspannungsgenerator darf erst in Betrieb genommen werden, wenn alle Installationen erledigt wurden und noch einmal überprüft wurden.

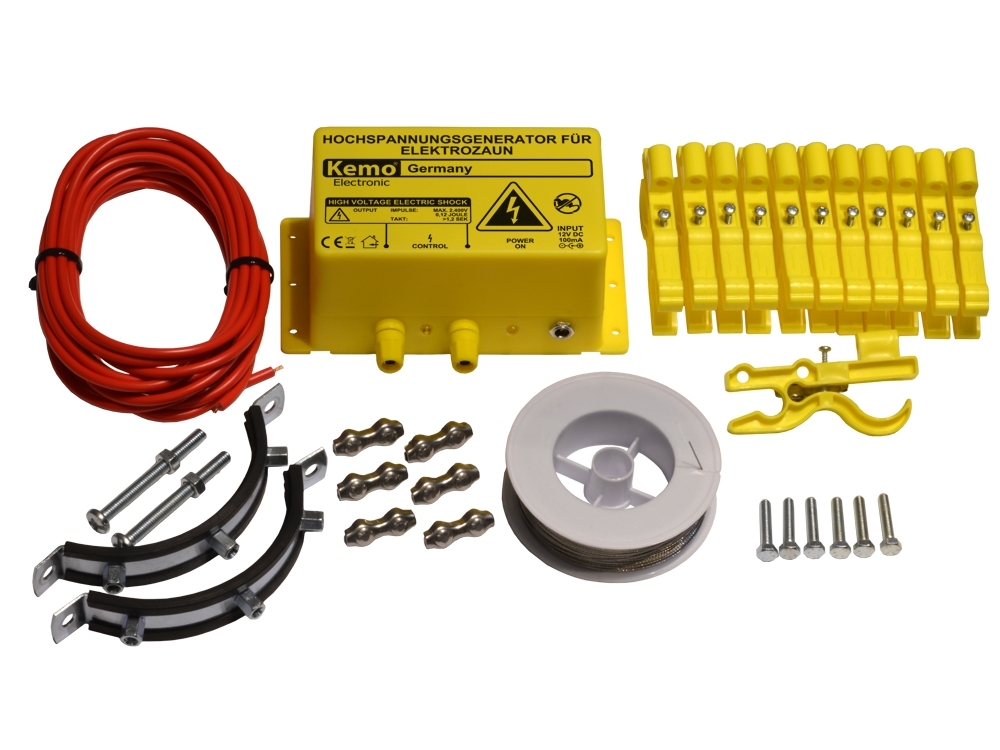

Profi-Modul SET mit Zubehör Elektrozaun Dachabwehr oder Weidezaun Hochspannungsgenerator  Erzeugt aus einer Batteriespannung von 12V typisch ( eine pulsierende elektrisierende Hochspannung von bis zu 2,4KV = 2400Volt )  Elektrozaungerät für die Kleintierabwehr z.B. auf dem Dach als Waschbärabwehr, Marderabwehr oder am Boden gegen Ratten, Füchse, Dachse, Hund, Ziegen usw. Für Zaunlängen bis ca. 1 km ( ohne Bewuchs ). Hochspannungsimpulse: max. 2400V im Takt >1,2 Sek. Extrem niedriger Stromverbrauch: Ø 0,008A = 8mA. Zum Betrieb ist noch ein Steckernetzteil 12V DC, Leistung mind. 100mA oder einen typischen 12V Autoakku mit min 12Ah erforderlich ( beides liegt nicht bei ). In beiden Fällen benötigt das Stromkabel einen Hohlstecker 5,5x2,1mm den wir als Schraubversion optional anbieten.  Es gibt als Empfehlung zwei verschiedene Arten wie Sie den Elektrozaun betreiben können = siehe auch weitere Bilder ! Technische Daten: Betriebsspannung:   12Volt  ( von einer Autobatterie oder einem Steckernetzteil )  Stromversorgung kann sein von Batterie, Akku oder auch einem Steckernetzteil  Stromaufnahme 0,008A  Verbrauch bei Berührung Impulsweise kurzzeitig 100mA Ausgangsspannung:  2500V pulsierend max. 0,12 Joule Hochspannungsanzeige über integrierte LEDs  Taktabstand >1,2 Sek. ( nach Vorschrift ) Leistung ca. 0,12 Joule ( gegen Kleintiere ) Max. Zaunlänge = bis zu 1000m = 1-km ( ohne Bewuchs ) Abmessungen ca. 122 x 72 x 66 mm (ohne Befestigungsfüße und Anschlussklemmen) Das SET beinhaltet   1x Basisgerät mit 2,5KV  12x Dachklammern, für blanke Edelstahl-Litze  12x Schrauben 2,9 x 19 mm für Dachklammern 100m Blanke Edelstahl-Litze 0,7mm auf einer Rolle   6x Schrauben M5 x 25 mm für Dachklammern, zum Fixieren an der Rohrschell   1x Rohrschelle für Regenfallrohre Ø ca. 70 - 110 mm   2x Schrauben M6 x 60 mm mit Mutter, für Rohrschellen-Verbindung   1x ca. 4 m isolierte Hochspannungslitze    6x Edelstahl-Verbindungsklemmen Empfohlenes optionales Zubehör ( siehe auch im Zubehör Register oder nur Bst Nr unter Suche eingeben )   Bst Nr 93-815-00417 = Steckernetzteil 230V Steckdose auf 12V DC 500mA  Bst Nr 39-850-00024 = Bananenstecker GELB mit 8x Federkontakten Bst Nr 42-774-00140 = Blanke Edelstahl-Litze, ca. 100m auf einer Rolle  Bst Nr 92-477-06320 = Zubehör 1x Rohrschelle + 6x Klammern mit Schraubkontakt  Alternativ vergoldet wegen Korrision im Freien  Bst Nr 39-850-03400 = Bananenstecker vergoldet  Alternativ bei Betrieb mit einem 12V Autoakku / Autobatterie  Bst Nr 41-149-00260 = Hohlstecker 5,5x2,1mm auf Schraubanschluss Bst Nr 31-843-00115 = Sicherungshalter ( ATC Hängesicherung ) für den Pluspol am Akku  Alternativ ein Säurefreier 12V Bleiakku zum beistellen  Bst Nr 33-175-01270 = 12V Akku Bleiakku 12V 18Ah mit M5 Kontakten Bst Nr 33-455-05860 = Ladegerät für 12V Bleiakkus ( 1-60Ah )  Zusatzinfo = Diese Elektrozaungeräte bzw. Module gibt es in 4-Leistungsklassen  Bst-Nr 92-477-00217 = Elektrozaun-Generator 1,0KV ( Hase, Nager, Kleintiere ... usw. )   Bst-Nr 92-477-06270 = Elektrozaun-Generator 2,5KV ( Waschbären, Marder, Hund, Füchse, Dachs, Ziegen ... )  Bst-Nr 92-477-06290 = Elektrozaun-Generator 2,5KV ( als SET mit Zubehör wie isolierte Klammern, Edelstahllitze ... )  Bst-Nr 92-477-06300 = Elektrozaun-Generator 8,0KV Für Weiden mit größeren Tieren Kühe, Pferde  Weitere Informationen zu Art-Nr 92-477-06270 + 06290 Aufbauanleitung: Die Installation sollte nur von einer fachkundigen Person ausgeführt werden. Das Weidezaunhochspannungsgerät ist nicht wettergeschützt (Regen usw.). Es muss an einer trockenen Stelle montiert werden wie Gebäude, Geräteschuppen, wettergeschütztes Gehäuse, Holzkasten o.ä.  Es gibt 2 Möglichkeiten zum Betrieb an einem Hochspannungszaun ( siehe auch weitere Bilder ): 1.) Einen Zaun mit 2 parallel gezogenen Hochspannungsdrähten (siehe Zeichnung )  die jeweils mit den beiden Hochspannungsausgängen des Weidezaungerätes verbunden werden. Wenn das Tier dann beide Drähte gleichzeitig berührt, bekommt es einen heftigen elektrischen Schlag. 2.) Einen Zaun mit nur einem Hochspannungsdraht und einen zusätzlichen Erdungsspieß (siehe Zeichnung ). Hier bekommt das Tier, das den Zaun berührt, einen elektrischen Schlag durch den Zaun und über die Kufen (Füße). Hier ist die Stärke des elektrischen Schlages aber von den Erdverhältnissen (feuchter Boden, trockener Boden) und der Isolation der Hufe abhängig. Wenn möglich, bauen Sie Ihren Elektrozaun nach Zeichnung 1, weil dieser viel effektiver ist. Bei der Montage ist darauf zu achten, dass keine Kurzschlüsse auftreten (die Kabel nach Zeichnung 1 müssen in Isolatoren verlegt werden und dürfen sich nicht gegenseitig berühren). Das Tier bekommt einen elektrischen Schlag, wenn es beide  Hochspannungsdrähte gleichzeitig berührt. Bei der Lösung nach Zeichnung 2 ist darauf zu achten, dass der Erdspieß aus Metall mindestens 80 cm tief in die Erde gedrückt wird, damit er einen guten elektrischen Kontakt zur Erde hat. Der blanke  Hochspannungsdraht muss auch mit Isolatoren an den Zaunpfosten befestigt sein und darf keinen Kontakt mit Pflanzen, Gebäudeteilen u.ä. haben, weil das die Heftigkeit der elektrischen Schläge schwächt (Kurzschluss). Als Hochspannungs-Zaundrähte gibt es im Fachhandel blanke Edelstahllitzen, verzinkte Drähte oder auch Perlonseile mit eingedrehten blanken Edelstahllitzen. Wir bieten auch als Zubehör unter der Best.Nr. 42-774-00140 eine Spule mit 100m Edelstahllitze an. Stromversorgung: Das Gerät benötigt eine 12V DC Spannungsquelle ( Steckernetzteil oder Batterie, liegen nicht bei ). Wenn Sie ein Steckernetzteil verwenden, dann muss das einen handelsüblichen 5,5x2,1mm Hohlstecker haben. Wenn Sie eine Batterie verwenden, müssen Sie sich ein Anschlusskabel mit einem 5,5x2,1mm Hohlstecker hierzu mitbestellen = BstNr 41-149-00260 Die Stromaufnahme ist sehr gering ( durchschnittlich 8mA, Impulsweise max. 100mA ). Sie können also eine kleine Batterie verwenden ( eine 12Ah Batterie sollte ca. 2 - 3 Monate halten ). Der Hochspannungsgenerator darf erst in Betrieb genommen werden, wenn alle Installationen erledigt wurden und noch einmal überprüft wurden.

Elektrozaun Modul Weidezaun Hochspannungsgenerator 1KV Erzeugt aus einer Batteriespannung von 12V typisch ( Bereich 9-12V ) eine pulsierende schwache Hochspannung von ca. 1000Volt. Ideal für Kleintier-Elektrozäune gegen Hasen, Nager und co. als Einbrecherschutz usw.  Es müssen die 2 blanken angeschlossenen Hochspannungsdrähte mit den Pfoten oder der Zunge, der Schnauze usw. des Kleintieres gleichzeitig berührt werden, um einen elektrischen Schlag zu bekommen. Siehe auch weitere Bilder ! Technische Daten: Betriebsspannung:   12Volt  ( Einsatzbereich 9-12V Glichspannung DC )  Stromversorgung kann sein von Batterie, Akku oder auch einem Steckernetzteil  Stromaufnahme 8mA Verbrauch beim Kontaktfall Impusstrom 40mA Ausgangsspannung:  1000V pulsierend max. 1000 V / 0,5 Joule Pulsfrequenz:    ca. 1Hz ( 1-Impuls pro Sekunde) Hochspannungsanzeige über integrierte LED Hochspannungs-Kabellänge: max 100m ( 2-drähtig verlegen, Kabel liegt nicht bei ) Maße:    ca. 72 x 50 x 42mm (ohne Befestigungslaschen) Empfohlenes optionales Zubehör ( siehe auch im Zubehör Register ):  Rostfreier Edelstahl-Litze   Bst Nr 42-774-00140 = Blanke Edelstahl-Litze, ca. 100m auf einer Rolle  Bst-Nr 92-477-06320 = Zubehör 1x Rohrschelle + 6x Dachklammer Bst Nr 93-815-00417 = Steckernetzteil 230V Steckdose auf 12V DC 500mA  Alternativ  Bst Nr 33-175-02350 = 12V Akku Bleiakku 12V 7,2Ah oder auch stärker zum beistellen  Bst Nr 31-843-00115 = Sicherungshalter ( ATC Hängesicherung ) für den Pluspol am Akku  Bst Nr 33-455-05860 = 220V Ladegerät für Bleiakkus  ( 1-60Ah )  Bst Nr 39-796-00100 = Lüsterklemme für den Anschluß  Zusatzinfo = Diese Elektrozaungeräte bzw. Module gibt es in 4-Leistungsklassen  Bst-Nr 92-477-00217 = Elektrozaun-Generator 1,0KV ( Hase, Nager, Kleintiere ... usw. )   Bst-Nr 92-477-06270 = Elektrozaun-Generator 2,5KV ( Waschbären, Marder, Hund, Füchse, Dachs, Ziegen ... )  Bst-Nr 92-477-06290 = Elektrozaun-Generator 2,5KV ( als SET mit Zubehör wie isolierte Klammern, Edelstahllitze ... )  Bst-Nr 92-477-06300 = Elektrozaun-Generator 8,0KV Für Weiden mit größeren Tieren Kühe, Pferde

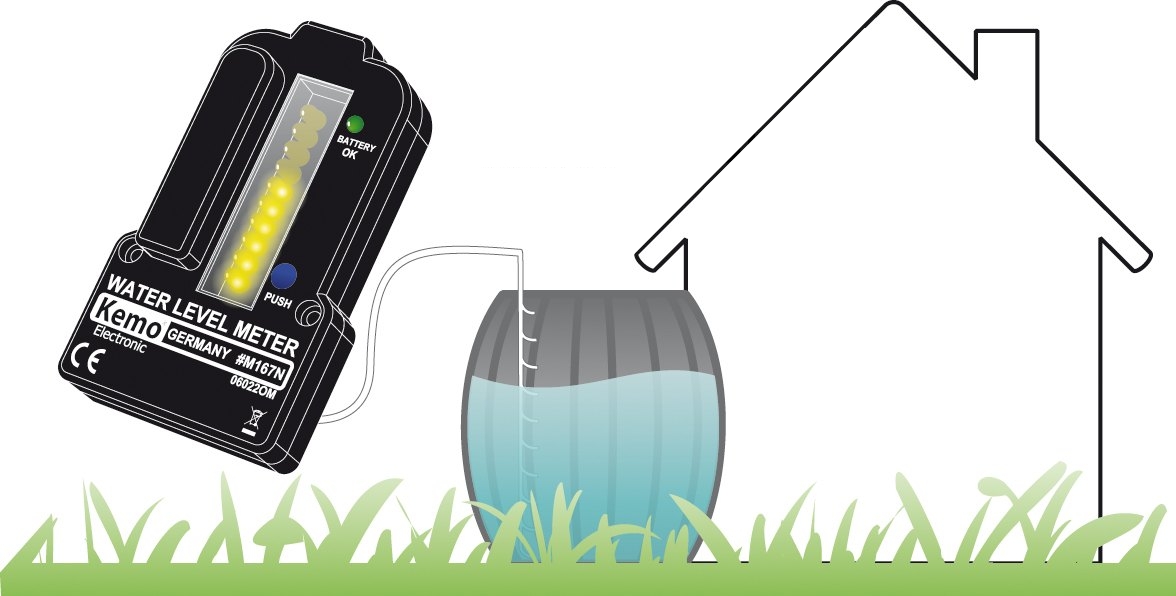

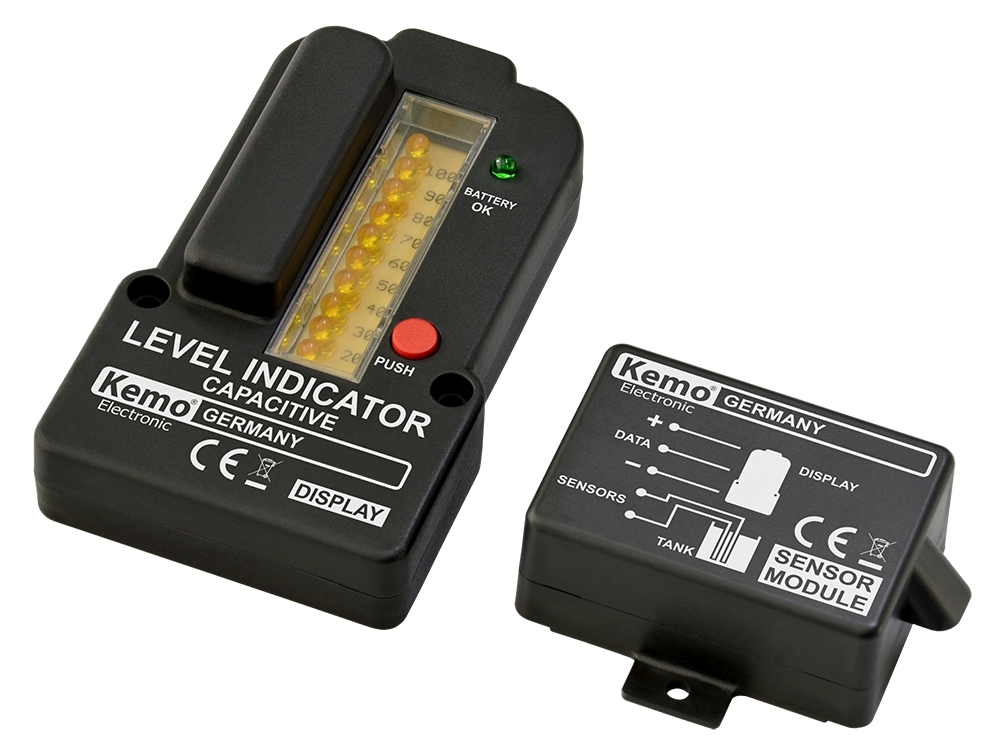

Füllstandsanzeige für Wassertanks Fernmessung bis 100m. Einsetzbar für Tanks mit 0,5...2m Tiefe. Die 10er Einteilung übernehmen Sie individuell je nach Tankgröße. Ganz einfach uns simple Installation.  Füllstandsanzeige für Flüssigkeitstanks mit kapazitiver Messaufnahme (unempfindlich gegen Verschmutzung und Ablagerungen im Wasser). Damit können auch Flüssigkeitsstände von Flüssigkeiten geprüft werden, die Metallsensoren chemisch angreifen. Nur für Flüssigkeiten wie sauberes oder verschmutztes Wasser, Gülle oder ähnliches, nicht für Öle oder brennbare Flüssigkeiten. Die Messaufnahme erfolgt durch 2 parallel laufende isolierte Kabel, die in die Flüssigkeit eingetaucht sind und durch Änderung der Kapazität den Flüssigkeitsstand anzeigen. Es können Tanks mit max. Füllhöhen 0,5-2m gemessen werden (Kabel liegen nicht bei). Batteriebetriebene Füllstandsanzeige, um aus Entfernungen bis zu 100m den Füllstand von Wassertanks wie Regenwasser, Zysternen, Klärkammern oder Gülletanks zu messen Es können Tanks mit max. Füllhöhen 0,5...2m gemessen werden  Die Anzeige erfolgt nach Knopfdruck über 10 LED's in Stufen zu je 10% (Anzeige 10 - 100%) Das Gerät ist für Wandmontage (ca. 131 x 78 x 36 mm) und braucht eine 9Volt Batterie  Der Anschluss erfolgt über Schraubklemmen im Inneren des Gerätes Technische Daten Betriebsspannung 9 V Blockbatterie Anzeigedauer Solang der Prüfknopf gedrückt wird Stromaufnahme Nur solang der Prüfknopf gedrückt wird: ca. 10 - 20 mA (je nachdem, wieviele LED`s aufleuchten) Messprinzip Kapazitiv (die Kapazität zwischen den beiden Messkabeln ändert sich, wenn der Flüssigkeitsstand sich ändert) Anzeige 10 LED`s in 10 Schritten: 10 - 100% Genauigkeit ca. 10% Messbare Füllhöhe ca. 0,5 - 2 m Max. Kabellänge zwischen dem Sensormodul und dem Anzeigegerät 100 m Maße Display ca. 131 x 78 x 36 mm Maße Sensor Modul ca. 83 x 51 x 32 mm (ohne Befestigungslaschen) Lieferumfang: 1 Sensormodul 1 Anzeigegerät 10 gelochte Stege für das Messkabel 1 Beschreibung 20 Kabelbinder Weitere Informationen zum System :  Das Kabel zwischen dem Sensormodul und dem LED-Anzeigegerät muss 3-polig sein und kann beliebig gelegt werden ( bis max. 100m lang ). Ganz wichtig: Die Kupfer-Kabelenden, die in den Tank tauchen, müssen unbedingt 100%ig isoliert werden. Die Aderenden dürfen nicht leitfähig mit der Flüssigkeit in Verbindung kommen, sonst funktioniert die Anlage nicht. Zur Isolierung der Kabelenden eignet sich z.B. gut je ein Tropfen Schmelzkleber oder etwas ähnliches. Wichtig: Die Elektronik in dem Gehäuse „Sensormodul“ ist extrem feuchtigkeitsempfindlich. Das Gehäuse muss trocken montiert werden ( z.B. eine Haube gegen Regen darüber stülpen ) und nach der Kabelinstallation und dem ersten erfolgreichen Funktionstest sollte das Gehäuse des Sensormoduls mit Silicon oder etwas ähnlichem komplett luftdicht abgedichtet werden ( die komplette Gehäusefuge und den Kabelausgang luftdicht versiegeln ). Das Anzeigegerät wird an einer beliebigen Stelle (Regensicher, es ist nicht wasserdicht) montiert.  Das Gehäuse mit dem Sensormodul muss gemäß Zeichnung in unmittelbarer Nähe des Flüssigkeitstanks installiert werden. An diesem Sensormodul wird mit 2x 1-poligen Kabeln ( z.B. 0,75qmm oder 1qmm oder 1,5qmm ) das Messkabel gemäß Zeichnung, in den Tank geführt. Die beiden parallel geführten 1-poligen, isolierten Kabel werden mit den mitgelieferten Abstandshaltern so in den Tank gelegt und befestigt, das diese vom Grund des Tanks gerade zum Sensormodul nach oben geführt werden. Es liegen 10 Kabel-Abstandshalter bei, die mit den mitgelieferten Kabelbindern gleichmäßig über die gesamte Eintauch-Länge verteilt werden. Das Kabel im Tank darf 0,5 bis max. 2m lang sein und wird dann mit möglichst kurzen Kabeln ( max. 0,5m Abstand zwischen Flüssigkeits-Oberkante und Klemmleiste im Sensormodul) zur Klemmleiste im Sensormodul geführt. Dieses Kabel entweder direkt am Tank in das Sensormodul, oder in einem Kunststoffrohr geführt ( max. 0,5m ) zum Sensormodul legen. Das Kunststoffrohr sollte zu evtl. Metallplatten o.ä. einen Mindestabstand von 10mm haben. Das Kabel zwischen dem Tank und dem Sensormodul darf sich nicht im Wind bewegen (fixieren), weil sich sonst die gemessene Kapazität ständig ändert und damit die LED-Anzeige. Es ist zum Betrieb noch erforderlich und nicht im Lieferumfang enthalten: + 9Volt Blockbatterie + Kabel zwischen dem Sensormodul und dem Tank: 2 x 1-polig isoliertes Kabel ( 0,25 - 1qmm ). Länge entspricht dem Messbereich. Zusatzinfos zur Inbetriebnahme: In das Anzeigerät wird eine 9V Blockbatterie eingesetzt. Dann wird die Anzeige justiert: Im Anzeigegerät neben dem Klemmblock sind innen 2 Trimmregler eingebaut. Mit dem Regler „Tank leer“ wird der Einsatzpunkt der unteren LED eingestellt, mit dem Regler „Tank voll“ wird der Einsatzpunkt der obersten LED eingestellt. Sie füllen also den Tank nur knapp zu 10% und stellen den Regler „Tank leer“ so ein, das die untere 10%-LED leuchtet, wenn der Taster gedrückt wird. Dann wird der Tank voll gemacht und der Regler „Tank voll“ wird so eingestellt, das gerade eben die zehnte LED angeht. Wenn Sie den Tank zum Einstellen nicht befüllen und entleeren können, dann stellen Sie die Anzeige bitte so ein: Sie tauchen zunächst nur ca. 5cm von dem Messkabel in die Flüssigkeit (der Rest liegt außerhalb des Tanks) und stellen die Anzeige auf die erste LED ein. Dann tauchen Sie die gesamte Länge des Messkabels (entsprechend der max. Füllhöhe) in die Flüssigkeit ein und stellen den Regler „Tank voll“ so ein, das bei Tastendruck gerade eben die zehnte LED angeht. Dann schließen Sie das Anzeigegehäuse mit den 4 Schrauben und die Anlage ist betriebsbereit. Die Messkabel müssen natürlich gemäß Zeichnung an einer isolierenden Stange (z.B. Kunststoffrohr) gestreckt befestigt werden: Das untere Ende des Kabels ist unten im Tank und die Messkabel führen gestreckt zum oberen Flüssigkeitsspiegel. Sollte der Tank aus Metall bestehen, oder irgendwelche größeren Metallteile enthalten, dann muss der Abstand zu diesen Metallteilen bzw. der Metall-Tankwand >30 cm betragen (sonst kann es Messfehler wegen der Kapazitätsmessung geben). Wenn alles richtig installiert ist, drücken Sie auf den Tastknopf: die leuchtenden LEDs zeigen den Flüssigkeitsstand im Tank an und die ebenfalls gleichzeitig aufleuchtende LED oben rechts zeigt an, das die Batterie noch in Ordnung ist. Wenn diese LED nicht mehr mit aufleuchtet, muss die Batterie ausgetauscht werden (auch wenn die anderen LEDs noch aufleuchten sollten, es kann zu Messfehlern kommen). Vorgesehener Verwendungszweck: Messung der Füllstandshöhe in Klar- und Schmutzwassertanks passendes Zubehör hierzu siehe unten im Zubehör-Register ( z.B. ) Art-Nr 42-774-00054 = 10m  Kabel Litze LIY 1x0.50qmm als 10m Rolle Farbe Schwarz Art-Nr 33-460-00039 = 9V Block-Batterie Varta Alkaline LongLife oderArt-Nr 33-460-00390 = 9V Block-Batterie Lithium 1200mAh Ultra LongLife

Füllstandsanzeige für Wassertanks Fernmessung bis 100m. Natürlich auch einsetzbar für Tanks mit 0,5m 1m 2m 3m 4m 5m ... 10m Tiefe. Die 10er Einteilung übernehmen Sie individuell je nach Tankgröße. Ganz einfach uns simple Installation.  Batteriebetriebene Füllstandsanzeige, um aus Entfernungen bis zu 100m den Füllstand von Wassertanks wie Regenwasser, Klärkammern oder Gülletanks zu messen Die Anzeige erfolgt nach Knopfdruck über 10 LED's in Stufen zu je 10% (Anzeige 10 - 100%) Das Gerät ist für Wandmontage (ca. 131 x 78 x 36 mm) und braucht 2 Batterien "AA" Der Anschluss erfolgt über Schraubklemmen im Inneren des Gerätes Sie brauchen ein normales Signalkabel (Telefonkabel, Steuerleitung oder Ähnliches) mit mindestens 11 Adern zur Verbindung Ihres Wassertanks mit der Füllstandsanzeige (Kabel wird nicht mitgeliefert). Sie können auch Kabel mit weniger Adern nehmen, aber dann können nicht alle Anzeigenstufen genutzt werden (z.B. bei 8 Adern können nur 7 LED-Anzeigestufen betrieben werden, was aber häufig auch ausreicht). Montage-TIPP von uns: Beispiel an einem Wassertanks mit 2m Tiefe. Sie nehmen eine Kunststoffrohr ( z.B. ein 2m PG Leerrohr vom Elektriker ist am günstigsten und einfach verlängerbar ) und schrauben zehn rostfreie Spaks oder auch M-Schrauben mit Unterlagsscheibe ein. Bei 2m ( 200cm ) Wassertiefe ist der Abstand der Spaks jeweils ca 18cm ( 182mm ) ergibt dann somit 10-Stufen 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%. An jede dieser 10 Spaks machen Sie dann eine Sensorleitung fest. Der 11-te Draht wird am Boden angebracht z.B. nichtrostende große schwere Unterlagsscheibe. ( Siehe auch weitere Bilder ) Weiterer TIPP: Verlegen Sie das min. 11-adrige Kabel ( z.B. LiYCY 16-adrig Bst Nr 42-682-00390 ) bis zum ihrem Tank. Montieren Sie dann einen kleinen Verteiler ( Abzweigkasten wie üblich im Keller verwendet z.B. Nr 39-830-00100 ) und klemmen die das 11-adrige Kabel mitels Lüsterklemmen ein. Am besten den Verteiler ausserhalb oder oberhalb vom Tank befestigen. Dann führen Sie am besten 11- Einzeladern von dem Abzweigkasten zu den Spaks und verbinden Sie dieses Spaks-Punkte somit. Mit Kabelbindern fixieren Sie die Einzeldrähte an dem Kunststoffrohr. Fertig.  Die normale Anwendung ist das Messen von Wasserständen in Regentonnen, Wassertanks usw. Jetzt haben uns Kunden nach der Möglichkeit gefragt, den Wasserstand in sehr großen Behältern wie z.B. Tiefbrunnen mit Messabständen zwischen den einzelnen Messelektroden von ca. 5m zu messen. Weil der Abstand von der obersten Elektrode zur Masseelektrode bei solchen Messungen zu groß ist, um eine helle Anzeige zu erhalten (z.B. bei einem Wasserstand von 40m) empfehlen wir in solchen Fällen die Masse-Elektrode nicht am Grund des Brunnens zu bauen, sondern als langes Rohr gemäß Zeichnung parallel zu den einzelnen Meßelektroden zu installieren.Technische Daten Betriebsspannung 3V (2 AA-Batterien, nicht enthalten) Anzeige max. 10 LED's und 1 LED für die Batteriekontrolle Messpunkte im Wassertank 1 - 10 umschaltbar Stromaufnahme während der Messung (Taste gedrückt) max. 50mA wenn alle LED's leuchten Max. Kabellänge zwischen Füllstandsmelder und Wassertank 100m Erforderliches Kabel zum Wassertank  mindestens 11 Adern Schwachstromkabel oder ähnliches Kabel, Steuerkabel, EDV Kabel,  Innen Batteriefach für 2 Mignonbatterien  Innen Schraubklemmen für die Verkabelung ( siehe weitere Bilder )  Messstrom am Wassertankfühler ca. 5mA pro Kanal Abmessungen: ca. 131 x 78 x 36mm Passendes Zubehör hierzu siehe  unten im Zuheör-Register

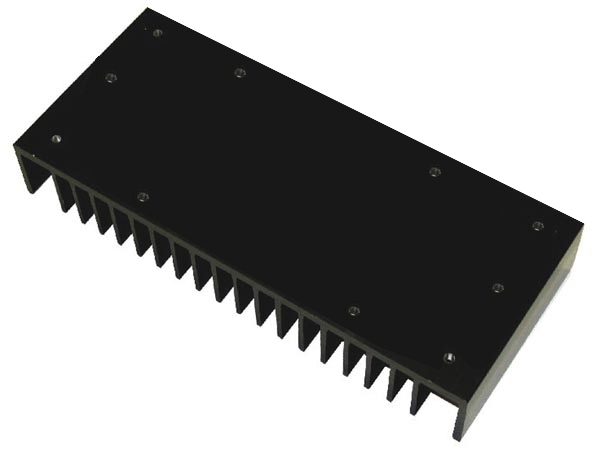

Kühlkörper 175 x 75 x 28mm ( Original Zubehör  passend zu Mono Verstärker Nr 92-477-00900 )  Kühlkörper mit vorgebohrte Löcher Der Kühlkörper kann natürlich auch anderstweitig eingesetzt werden  Abmessungen: 175 x 75 x 28mm Material Alu Schwarz eloxiert passend zu siehe im Zubehör-Register

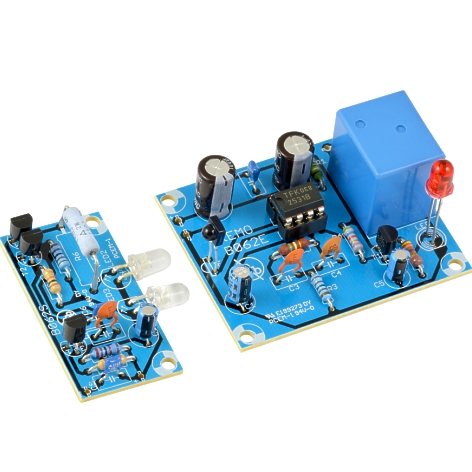

Lichtschranke Bausatz. Diese komplette Lichtschranke auf der Basis des IC U2531B, bestehend aus Sender und Empfänger, arbeitet mit einem unsichtbaren Infrarot-Lichtstrahl. Die Reichweite beträgt über 18 Meter, mit 2 Sammellinsen kann die Reichweite auch bis auf 30 m gesteigert werden. Anwendung: als Personenmelder oder Personenzähler für Geschäfte. Wenn die Lichtschranke zwischen zwei Türpfosten montiert wird, spricht das Relais beim Betreten des Raumes an. Oder für Alarmanlagen, wenn die Lichtschranke an Fenstern, quer durch den Raum usw. arbeitet. Technische Daten Bausatz zum selber löten Betriebsspannung Sender 9V DC Betriebsspannung Empfänger12V DC Relaiskontakt 1 x Schliesser max. 3A Belastbarkeit Platinengröße Sender    ca. 24 x 45 mm Platinengröße Empfänger    ca. 55 x 45 mm Optionales Zubehör erhältlich ( siehe auch im Zubehör-Register unten) 52-625-00190 = passendes Leergehäuse 72x50x35mm 52-625-00510 = passendes Leergehäuse 72x50x28mm 93-815-00068 = 12V DC 500mA Netzteil 93-815-00418 =  9V DC 1A Netzteil oder 93-815-01030 = 3-12V DC 300mA Universtal Netzteil

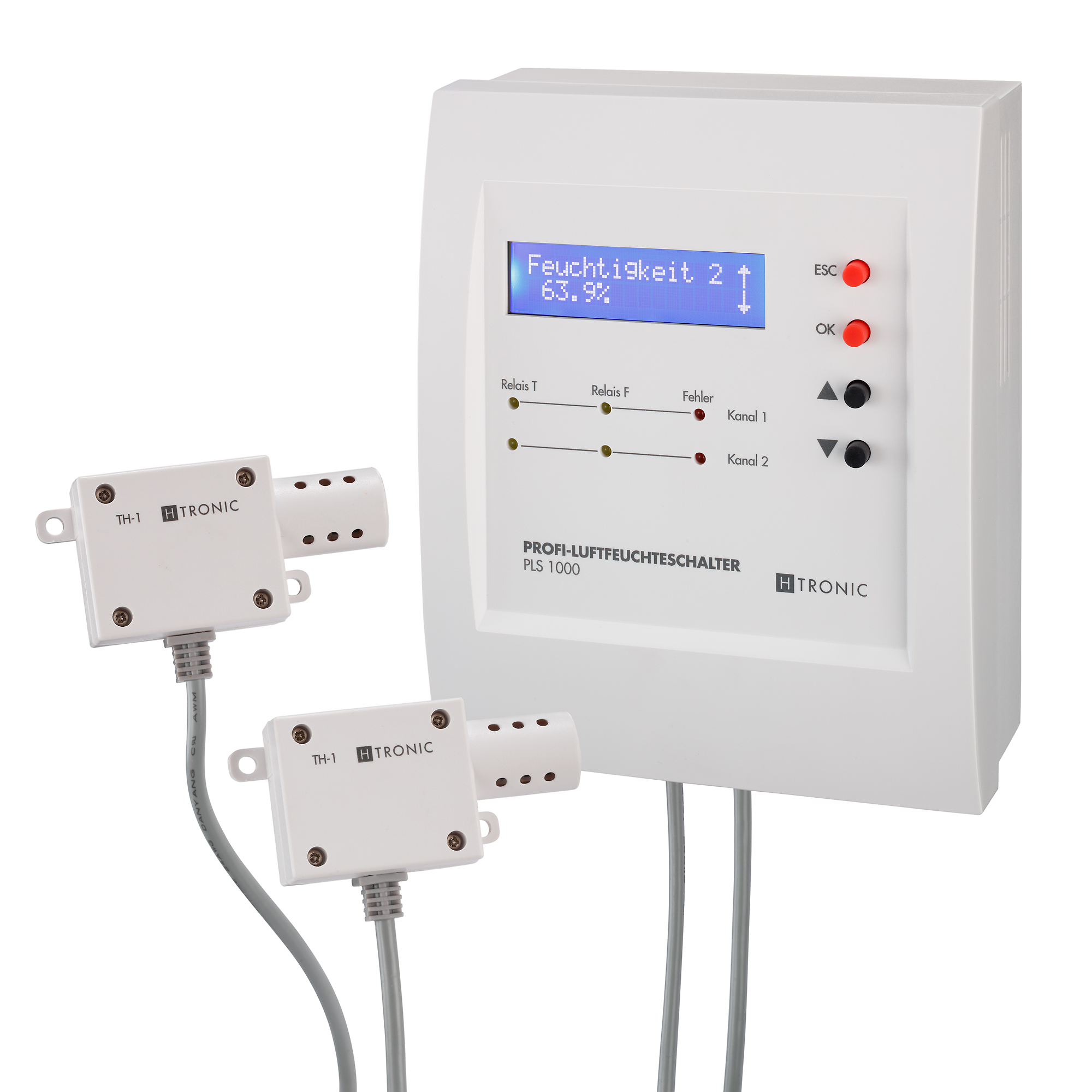

Univ. verwendbare Luftfeuchtesteuerung als Lüfterregelung für 12V, 24V oder 230V Lüfter, Rohrlüfter, Motoren, Heizgeräte usw.   Profi-Luftfeuchteschalter PLS1000 Luftfeuchtesteuerung Taupunktsteuerung Wohnraumlüftung Garagenbelüftung usw.  Mit Hilfe von zwei Sensoren TH-1 ( diese sind im Lieferumfang enthalten ) kann der PLS 1000 die aktuelle relative Luftfeuchtigkeit, sowie die aktuelle Temperatur in zwei Umgebungen messen. Der PLS 1000 ermittelt aus diesen Werten die absolute Luftfeuchtigkeit, sowie die jeweiligen Taupunkte. Anhand dieser Werte können mit Hilfe von 5 integrierten Funktionen (Modi), verschiedene Luftfeuchte, sowie Temperaturregelungen realisiert werden. Raumlüfter für Zu- bzw. Abluft, können direkt über 4 integriertepotentialfreie Relais angesteuert werden. Typische Anwendungen sind, das Messen von Luftfeuchtigkeit und Temperatur, die automatische Belüftung, Trocknung oder Befeuchtung von Räumen, die manuelle Ansteuerungen von Raumlüftern, Rohrmotoren, Einbaulüfter sowie die Realisierung eines 2 Kanal Temperatur- und Feuchteschalters. Technische Daten: 5 verschiedene, frei wählbare Funktionen (Messen, Kellertrocknung, * dT-Belüftung, Temperatur-Feuchte- Schalter, Manuell) Realisierung von Taupunktsteuerungen, Kellerentlüftungen Fernmessung bis 50m über optionales Standard Kabel jederzeit möglich Sensorüberwachung auf Unterbrechung Automatische Feuchteregelung für Bäder, Sanitärräume, Keller, Weinkeller, Küchen, usw. Ansteuerung von Raumlüftern und weiteren Verbrauchern über 4 potentialfreie Relais  Regelung des Raumklimas Hochwertige, langzeitstabile Sensoren im Lieferumfang enthalten Betriebsspannung: 230 V/AC (50 Hz) Stromverbrauch / Leistungsaufnahme: ca. 1W Schaltspannung ( je Relais): max. 230 V/AC max. 12A bis 24 V/DC max. 10A Max. Schaltleistung (gesamt): ca. 2700 VA Temperatur-Messbereich: -40 °C bis +125 °C Feuchtigkeit-Messbereich: 0 % RH bis 100 % RH Im Lieferumfang enthalten sind 2 x TH-1 Sensoren mit 10 Meter Sensorleitung (verlängerbar max. 50 Meter) Schutzart des Gehäuses: IP40 Abmessung Wandgehäuse: 170 x 140 x 68 mm (sowohl für Wand- als auch für Hutschienenmontage geeignet) Abmessung Fühlergehäuse: 67 x 37 x 22 mm

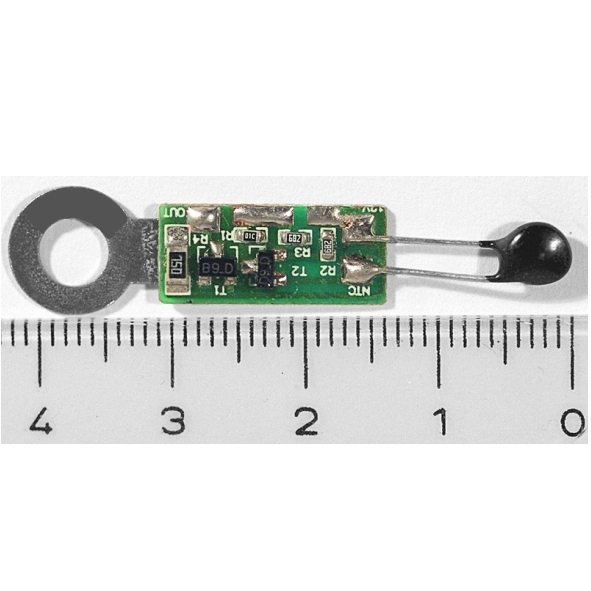

12V Lüfterregelung Lüftersteuerung. Diese preiswerte Lüftersteuerung eignet sich zur temperaturabhängigen Drehzahlregelung von Gleichspannungslüfter mit 12Volt DC und einer maximalen Stromversorgung von bis zu 0,4A = 400mA d.h. Lüfter bis max. 4,8 Watt. Probleme mit Lüftergeräusche bzw. störende Geräte können somit einfach beseitigt werden. Ideal in Verbindung mit PC-Netzteilen, Digitalrecordern, Verstärkern etc. Also alle Geräte mit 12V Lüftern bis 5W Leistung usw. Die Lüfterdrehzahl wird auf ca. 30% reduziert, die NTC Fühlerpille sollte im Luftstrom des Lüfters montiert werden, sollte das Gerät eine höhere Temperatur entwickeln passt sich automatische die Lüfterdrehzahl an bis auf maximimum wenn das Gerät z.B. im Sommer zu warm würde. Durch die kleine und flache Bauform ist dieses Modul universell verwendbar Lieferung erfolgt als SMD-Fertigbaustein mit Temperatursensor Anschlüsse erfolgen über Lötpads siehe weitere Bilder temperaturgeführte Steuerung für DC-Lüfter an 12V Nennspannung zur Minderung des Lüftergeräusches mit NTC als Temperaturfühler für Montage an temperatursensibler Stelle geeignet Befestigung mittels Schraube oder Kabelbinder Befestigung als Kühlfahne ausgelegt Transistor-Linearregelung Betriebsspannung: 12V DC Gleichspannung Belastbarkeit bis max 400mA = 0,4A Lüfterleistung max. 4,8W Ausgangsspannungsbereich, ca.: 5,5...11,4V Spannungsabfall: 0,6V max Spannung am Lüfter bei 48-50°C siehe Regelkurve Abmessunge ca. 42x 8 x 5mm

Dieser 12V bzw. 24V Batteriewächter bzw. Akkusaver ( BatteryProtector ) schützt Ihren Bleiakku, Autoaku, AGM-Akku, Solarakku oder auch Autobatterie vor Tiefentladung durch das rechtzeitige Abschalten von allen DC-Verbrauchern ***** Die Smart-Version verfügt über ein integriertes Bluetooth-Modul, dass den Smart BatteryProtect mit einem Smartphone oder Tablet verbindet. So können Sie die Ein-/Abschalt-Schwellwerte einstellen. **** VictronConnect Ap ***** *****Batteriewächter Tiefentladeschutz für 12V olt 24V Akkusysteme egal ob Bleiakkus oder Lithiumakku Integrierter REMOTE-Eingang ( Ferneinschaltung / Batterieschalter ) = Integrierte Klemme(n) zum ferngesteuerten Ein-/Aus Schalten der Last ( wie ein SolidState Relais jedoch per Mosfet-Halbleiter ). *** Kann als System-Ein-Aus-Schalter verwendet werden ***Wenn der Remotekontakt ausgeschaltet ist, wird der REMOTE-Eingang potenzialfrei. Die Lastausgang wird sofort abgeschaltet. Wenn der Schalter wieder eingeschaltet wird, wird der Eingang REMOTE auf „High“ geschalten und die Lastausgang wird sofort eingeschaltet. *** SIEHE AUCH WEITERE BILDER HIERZU !!! ****Der BatteryProtect trennt die Batterie ( Akku Bleiakku ) vom Verbraucher (Last ), bevor sie vollständig entladen ist (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zur verfügung hätte. 12V oder 24V Systemspannung : automatische Erkennung des Spannungsbereichs Der BatteryProtect erkennt die Systemspannung automatisch. Einfach Programmierung / Einstellung über LED-Display : Der BatteryProtect lässt sich so einstellen, dass sie sich bei mehreren verschiedenen Spannungen ein- bzw. ausschaltet. Die Siebensegmentanzeige gibt dann an, welche Einstellung / Programmierung gewählt wurde. Eine besondere Einstellung für Lithium-Ionen-Batterien In diesem Modus lässt sich der BatteryProtect durch das VE.Bus BMS steuern. Hinweis: Die BatteryProtect kann auch als Ladungsbrechers zwischen einem Batterieladegerät und einem Li-Ionen-Akku verwendet werden. Siehe Anschlussplan im Handbuch. Extrem niedriger Stromverbrauch : Das ist wichtig im Falle von Lithium-Ionen-Batterien, insbesondere nach dem Abschalten aufgrund eines niedrigen Spannungslevels. Bitte beachten Sie hierzu auch unser Datenblatt über Lithium-Ionen-Batterien und das Handbuch des VE.Bus BMS für weitere Informationen. Überspannungsschutz : Damit empfindliche Verbraucher nicht durch eine Überspannung beschädigt werden, wird die Last immer dann abgeschaltet, wenn die Gleichspannung den Wert von 16V bzw. 32V überschreitet. Explosionsschutz : Keine Relais sondern MOSFET-Schalter und daher keine Funkenbildung. Ausgang für verzögerten Alarm : Der Alarm-Ausgang wird dann aktiviert, wenn die Batteriespannung mehr als 12 Sekunden lang unter den voreingestellten Wert zum Abschalten fällt. Das Einschalten der Last bzw. Motors aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang, der mit der negativen (Minus-) Schiene verbunden ist. Max. Strom 50 mA. Der Alarm-Ausgang wird normalerweise dazu verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren. Lastabschaltungs- und Wiederanschlussverzögerung : Die Last wird 90 Sekunden nach Aktivierung des Alarms abgeschaltet. Steigt die Batteriespannung innerhalb dieses Zeitraums (nachdem zum Beispiel der Motor gestartet wurde) erneut bis auf den Schwellwert zum Anschließen an, wird die Last nicht abgeschaltet. Die Last wird 30 Sekunden nachdem die Batteriespannung den vorgegebenen Spannungswert zum Wiederanschließen überschritten hat, wieder angeschlossen. Technische Daten : + Betriebsbereich Spannung 12V oder 24V typisch ( Range 6-35V DC ) + Standardschwellwerte wie folgt :   Bei 12V Akku ab-, bzw. ausschalten: 10,5V   Bei 24V Akku ab-, bzw. ausschalten 21V   Bei 12V Akku einschalten bei 12V   Bei 24V Akku einschalten bei 24V + Belastbarkeit 0-65A Strom max 65A / Max. unterbrechungsfreier Laststrom 65A / Spitzenstrom kurzfristig 250A + Stromverbrauch der Schaltung : wenn an = 1,5mA + Wenn aus oder nach Abschalten bei niedriger Spannung : 0,6mA + Wiederanschlussverzögerung = 30 Sekunden Verzögerung Alarmausgang = 12-Sekunden Verzögerung Last abschalten = 90 Sekunden (sofort, wenn durch das VE.Bus BMS ausgelöst) + Maximale Last am Alarmausgang für opt. Standardrelais oder Birnchen = 50mA (kurzschlussfest) + Schutzgrad: Elektronik: IP67 (vergossen) Anschlüsse: IP00 + Anschluss: 2x M6 ( Befestigungsdrehmoment 5Nm ) + Belastbarkeit Arbeitskontakt = Strom max 65A + Abmessungen : (L x B x H): 106 x 48 x 40mm + Gewicht : 0,25KgZusatzinfo dieses Produkt ist wie folgt erhältlich : Art-Nr  92-477-00490 = Modul System-Ein-Aus-Schalter mit Batteriewächter 12/24V bis 65A ( Standard-Version ) Art-Nr  92-477-00495 = Modul System-Ein-Aus-Schalter mit Batteriewächter 12/24V bis 65A ( Bluetooth-Version mit APP )
