12V Zeitrelais Fertigmodul für allgemeine Zeitsteuerungsaufgaben Timermodul Intervall 12V Zeitrelais Digitaler Timer 1sek-34Std mit Autostartfunktion ( siehe weitere Bilder )  Intervall Timermodul Zeitschalter mit einstellbaren Zeiten zwischen 1 Sekunde und 2047 Sekunden ( 34min ) oder 1 Minute und 2047 Minuten ( = 34Std.). Nach Tastendruck schaltet der Timer ein und nach der eingestellten Zeit wieder aus. Über eine zweite Taste kann der Zeitablauf jederzeit gestoppt werden. Es können externe Tastschalter angeschlossen werden (liegen nicht bei). Der Timer lässt sich auch durch externe Steuerimpulse (3 - 24 V/DC) starten oder automatisch nach dem Einschalten mit Anschluß eines Elkos (22 µF 50V siehe weitere Bilder ) Technische Daten Betriebsspannung 12V DC +/-5% ( 11,4...12,6V ) Stromaufnahme Aus-Zustand: < 6 mA, Ein-Zustand: < 50 mA Relais Schaltkontakt 1 x EIN, max. 24 V max. 10 A AC oder DC Anschluss über Klemmleiste für zusätzlichen Ein-Taster, Aus-Taster, Schaltkontakt, 12V Betriebsspannungsanschluss Anzeige je 1 LED für „Betrieb“ und „Einschaltung“ Einstellbare Einschaltzeiten und Funktion siehe auch weitere Bilder !  1 Sekunde bis 2047 Sekunden in 1 Sekunden Schritten oder 1 Minute bis 2047 Minuten in 1 Minute Schritten Genauigkeit der eingestellten Zeiten ca. +/- 10% Nach dem Starten der Zeit kann die Einschaltung jederzeit durch Drücken der „Aus“ Taste abgebrochen werden Autostart Wenn an die Klemmen für den Start-Taster ein Kondensator 22uF >50 V angeschlossen wird, dann startet der Timer automatisch, wenn die Betriebsspannung eingeschaltet wird Maße ca. 120 x 70 x 30 mm (ohne Befestigungsfüße) Dieser Schaltkontakt kann maximal 24V und 10 A schalten. Auf dem Relais steht zwar 250V/AC Schaltleistung. Das kann das Relais auch leisten, aber das ganze Modul entspricht nicht den Sicherheitsvorschriften für den Betrieb an 230V. Daher geben wir nur 24 V an.Wenn der Timer von einer sachkundigen Person unter Beachtung der aktuellen Vorschriften eingebaut wird, dann können Sie auch 230V schalten (z.B. Einbau in ein brandgeschützten Gehäuse, Verwendung von Zugentlastungen, vorgeschaltete Sicherungen, Berührungs- schutz usw.

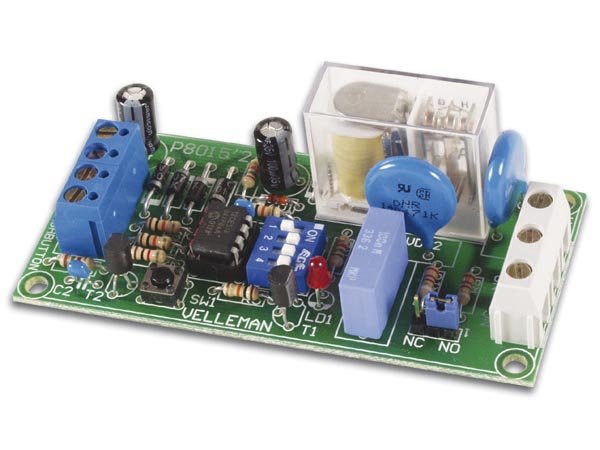

Multifunktionales Zeitrelais bzw. Relaismodul ( Bausatz zum löten )  Beschreibung: 14 verschiedene Funktionen : Timer, schalten, blitzen, blinken, Intervall, willkürlich schalten, ... Zwei vorprogrammierte Verzögerungszeiten Lernmodus für Verzögerungen von 2 Sekunden bis zu 12 Tagen. Tastersteuerung ( Taster Eingang über Klemmen )  EEPROM zur Aufbewahrung von Verzögerungszeiten während Stromausfalls Entstörfilter für Relaiskontakte. Potentialfreier Relaiskontakt = 1x Wechsler ( NO / NC )  Eignet sich zur Steuerung von Lüftern, Glühlampen, Halogenlampen, Fluoreszenzlampen, Ventilatoren, Ventilen, Buzzern,… Zeitgeber mit 14 unterschiedlichen Schaltprogrammen. Schaltzeiten von 2 Sekunden bis 288h = max. 12Tage Zeiten bleiben durch ein EEPROM gespeichert Leuchtdiode als Einschaltkontrolle Einsatzgebiete:  z.B. als: Start/Stopp Timer, Momentkontakt, Einschaltverzögerung, Timer mit Neustartsicherung, Ausschaltverzögerung, Lüftersteuerung, Zeitrelais mit Steuereingang, Intervalltimer, Blinkautomat, Treppenhausautomat, Willkürlich ein-aus mit Lernfunktion uvm. Universeller Zeitgeber mit Relaisausgang und 14 unterschiedlichen Schaltprogrammen (wählbar über DIP-Schalter) Timer, schalten, blitzen, Intervall, willkürlich schalten, ... Technische Daten: Eingang: Taster mit parallel liegendem Schaltkontakt Ausgang: Potentialfreier Relaiskontakt Laststrom: max. 2,5A (ca. 500W am Netz) Spannungsversorgung: 9-12VAC oder 12VDC Abmessungen: 87x39x26mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteilevorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgeliefertenBauteilen.Hinweis:Produktfotos in unserem Shop zeigen nicht zwingend den Lieferumfang. Wir liefern die Ware mit dem vom Lieferanten beschriebenen Zubehör. Artikeldetails entnehmen sie bitte den jeweiligen Artikelbeschreibungen.Zusätzliche Information zur Zeiteinstellung  LERNFUNKTION: Die Lernfunktion ermöglicht die Festlegung von zwei Zeitverzögerungen zwischen 2s und 12 Tagen. Diese Verzögerungen werden delay-1 und delay-2 genannt. Bei Verlassen wird delay-1 auf 3 Minuten eingestellt und delay-2 auf 30 Minuten. Alle Funktionen verwenden delay-1 als Zeitverzögerung, es sei denn, die Funktion verwendet beide oder keine einzige Zeitverzögerung. Sie können beide Zeiten mittels der Lernfunktion nach Belieben anpassen. Die neuen gelernten Zeiten werden in einem EEPROM gespeichert und bleiben bei einer Stromunterbrechung gespeichert. Erst wird delay-1 gespeichert: Drücken Sie kurz auf den Platinen-Druckknopf. Die Belastung blinkt 1 x und bleibt danach ständig eingeschaltet. Das Registrieren der verstrichenen Zeit beginnt. Warten Sie bis die gewünschte Zeit verstrichen ist. Drücken Sie wiederum kurz auf den Platinen-Druckknopf, um das Registrieren zu beenden. Die Belastung wird ausgeschaltet. Die Belastung wird 1 x blinken. Um die registrierte Zeit zu bestätigen, müssen Sie den Platinen-Druckknopf innerhalb von 5 Sekunden nach der Beendigung des Registrierens kurz eindrücken. Die Belastung wird 1 x zur Bestätigung blinken. Danach speichern Sie delay2: Drücken Sie kurz auf den Platinen-Druckknopf. Die Belastung blinkt 2 x und bleibt danach ständig eingeschaltet. Das Registrieren der verstrichenen Zeit beginnt. Warten Sie bis die gewünschte Zeit verstrichen ist. Drücken Sie wiederum kurz auf den Platinen-Druckknopf, um das Registrieren zu beenden. Die Belastung wird ausgeschaltet. Die Belastung wird 2 x blinken. Um die registrierte Zeit zu bestätigen, müssen Sie den Druckknopf innerhalb von 5 Sekunden nach der Beendigung des Registrierens kurz eindrücken. Die Belastung wird 2 x zur Bestätigung blinken. Tipp: Falls Sie delay-2 eine neue Zeit ‘lernen’ lassen wollen ohne dabei jedoch delay-1 anzupassen, dann halten Sie sich an die normale Vorgehensweise, aber bestätigen delay1 nach dem Registrieren nicht. Danach fahren Sie dann ganz einfach mit delay-2 fort.

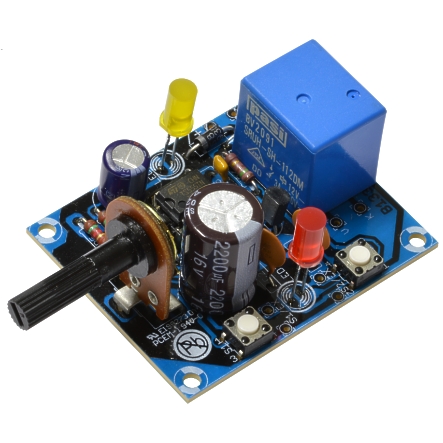

Timer Bausatz 12V Präzisions-Timer Kurzzeit Zeitschalter  Einstellbarer Zeitschalter für Schaltabläufe von ca. 1-Sek. bis ca. 40-Minuten + Das Gerät schaltet nach Tastendruck ein und nach Ablauf der eingestellten Zeit wieder aus. Mit dem Resettaster kann der Zeitablauf jederzeit unterbrochen werden.  Technische Daten: Bausatz zum selber löten Einstellbare Zeit ca. 1 Sek. bis 10 Min. oder ca. 3 Sek. bis 40 Min ( je nach eingesetztem Elko  siehe Plan weitere Bilder )  Zeiteinstellung über einen Einstellregler = Poti  Start durch Taster auf Platine oder externer Taster ( siehe Plan weitere Bilder )  2x Staus LED  Betriebsspannung 12Volt DC ( Range 9-15VDC ) Stromaufnahme < 50mA Schaltkontakt des Relais = 1 x Ein = Schliesserkontakt Schaltleistung max. max 3A ( potentialfreier Kontakt ) Platinengröße ca. 56 x 45mm  Optional erhältlich fals benötigt :  Art-Nr 52-625-00046 = Kunststoffgehäuse  Art-Nr 93-815-05010 = 220V Netzteil 12VDC 1A Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen. Hinweis: Produktfotos in unserem Shop zeigen nicht zwingend den Lieferumfang. Wir liefern die Ware mit dem vom Lieferanten beschriebenen Zubehör. Artikeldetails entnehmen sie bitte den jeweiligen Artikelbeschreibungen.

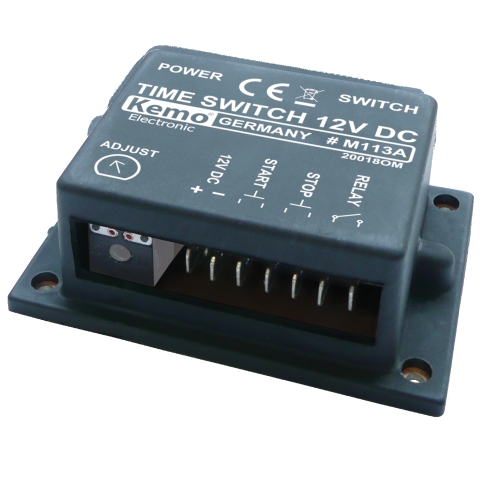

Timer, Zeitsteuerung bzw. Zeitschalter ca. 2 Sek. bis 23 Min. Schaltet mit dem eingebauten Relaiskontakt 1 x EIN (max. 3 A) andere Geräte nach Tastendruck ein und nach der eingestellten Zeit automatisch wieder aus. Mit einem Tastendruck auf den zweiten Taster kann der Zeitablauf jederzeit gestoppt werden. Zum Betrieb sind noch 2 Tastschalter erforderlich. Technische Daten: Betriebsspannung: 12 - 15V (DC) Stromaufnahme: ca. 20 mA / 80 mA (Relais Aus / Ein) Einstellbare Zeit: ca. 2 Sek. .... 23 Min (± 30 %) Anschluss über Flachstecker am Modul Anzeigen 2 = (1 x LED Betriebsspannung, 1 x LED Relais "EIN") Relaiskontakt: 1x EIN max. 3 A max. 25V Der eingebaute Relaiskontakt kann auch bis 230 V/AC schalten, jedoch müssen dann die Sicherheitsbestimmungen beachtet werden wie Berührungsschutz usw. Abmessungen  ca. 87 x 60 x 33mm (mit Befestigungsboden) Passendes Zubehör wie Taster usw. siehe Zubehör-Register

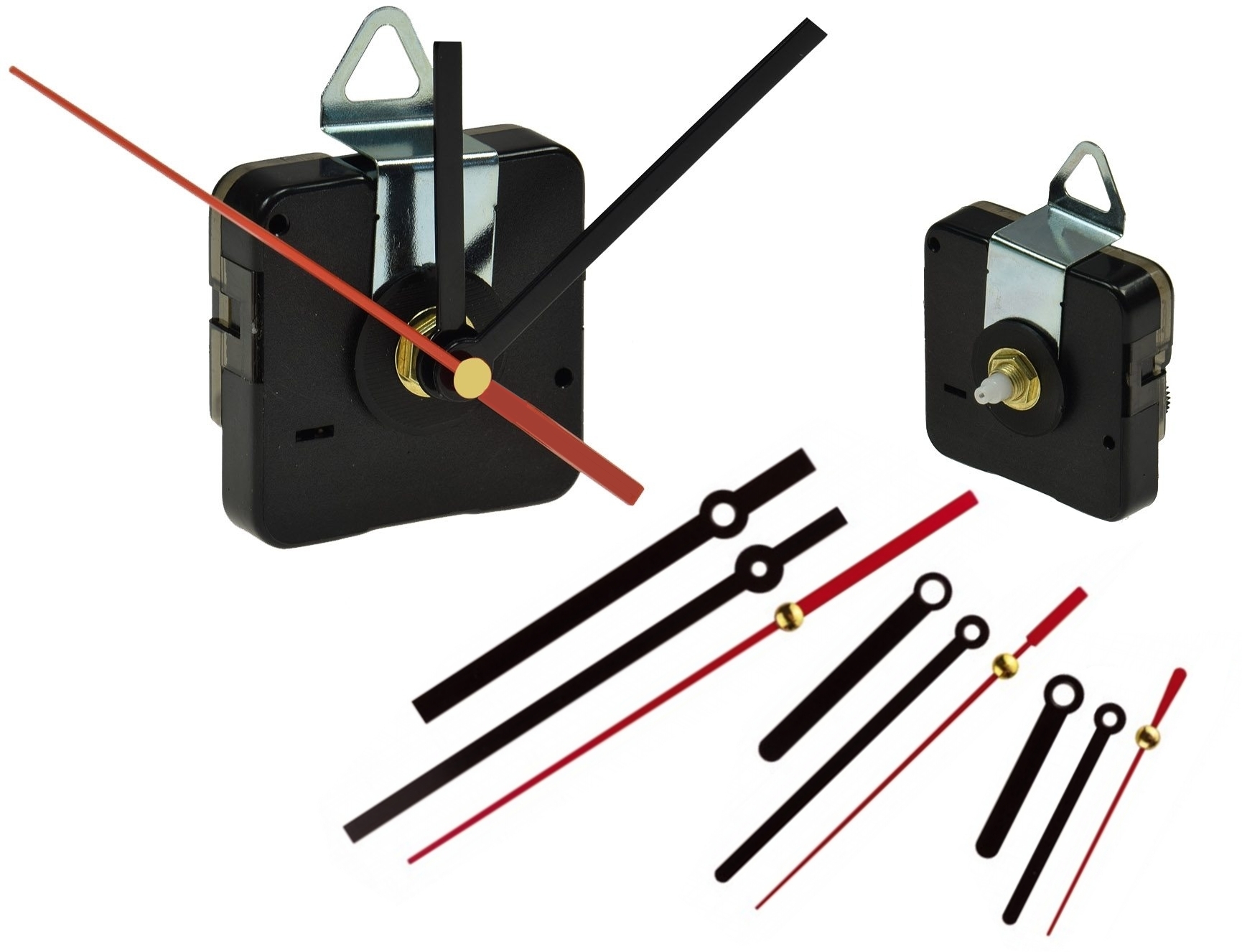

Zeit- Uhrwerk Einbauuhr mit 3 verschiedenen Zeigersätzen aus Metall ( Aluminium ) Ideal um bestehende Uhrwerke zu ersetzen ... Wand- und Standuhren zu reparieren !  Präzises Quarz-Uhrwerk in Kunststoffgehäuse Batteriefach und stabilem Metallaufhänger Betrieb mit 1x 1,5V Mignonzelle ( nicht anbei ) Abmessungen: Korpus-Uhr: B x H x T 56 x 56 x 16mm Achsdurchmesser: 7,6mm Gewindelänge: 4,5mm Für Wandungen bis 2,7mm bzw. 2mm Restgewindelänge wenn abzügl. Wandhänger und Mutter Achslänge 11,2mm ( Gewinde mit weissen Steckbereich für die Zeiger ) Zeiger aus Aluminium zum aufstecken wie in Abbildung schwarze Zeiger für Stunde und Minute, roter Sekundenzeiger Abmessungen der Zeiger ist immer die ganze Länge des Zeigersatzes !  Sekundenzeiger: Satz-1=165mm / Satz-2 =107mm / Satz-3=75mm ( in Farbe Rot mit Messingknopf DM Bef.stift 1,8mm ) Stundenzeiger:    Satz-1=114mm / Satz-2=60mm / Satz-3=51mm ( Bohr.DM 5,5mm ) Mintuenzeiger:    Satz-1=144mm / Satz-2=86mm / Satz-3=61cm ( Bohr. DM 3,5mm ) Siehe auch weitere Bilder !  ZUSATZINFOMATION  Diese Einbauuhr ist in zwei Ausführungen erhältlich ( siehe auch im Register unter Ähnliche Artikel oder Bst Nr dann in Suche )  Bst Nr 92-477-00505 = Zeiger aus Metall ( Alu )  Bst Nr 92-477-00510 = Zeiger aus Kunststoff

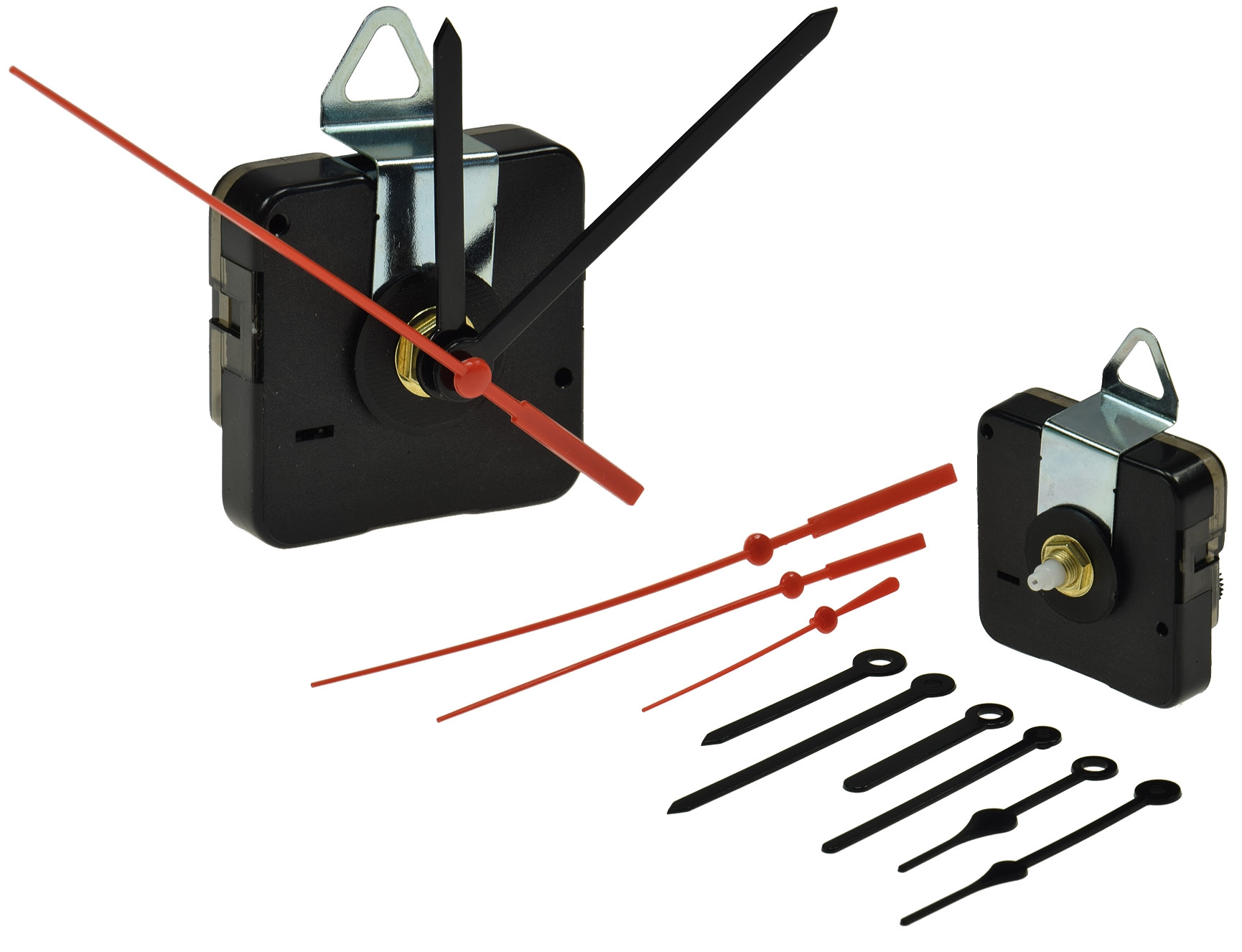

Zeit- Uhrwerk Einbauuhr mit 3 Zeigersätzen aus Kunststoff + Ideal um bestehende Uhrwerke zu ersetzen ... Wand- und Standuhren zu reparieren !  Präzises Quarz-Uhrwerk in Kunststoffgehäuse Batteriefach und stabilem Metallaufhänger Betrieb mit 1x 1,5V Mignonzelle (nicht anbei) Abmessungen: Korpus-Uhr: B x H x T 56 x 56 x 16mm Achsdurchmesser: 7,6mm Gewindelänge: 5,0mm Für Wandungen bis 3,2mm bzw. 2mm Restgewindelänge wenn abzügl. Wandhänger und Mutter Achslänge 11,2mm ( Gewinde mit weissen Steckbereich für die Zeiger ) Zeiger aus Kunststoff zum aufstecken wie in Abbildung schwarze Zeiger für Stunde und Minute, roter Sekundenzeiger Abmessungen der Zeiger ist immer die ganze Länge !  Sekundenzeiger: 165mm / 130mm / 75mm ( in Farbe Rot mit DM Bef.stift 2,0mm ) Stundenzeiger:     65mm / 58mm / 48mm ( Bohr.DM 5,5mm ) Mintuenzeiger:      82mm / 79mm / 64mm ( Bohr.DM 3,5mm ) Siehe auch weitere Bilder !  ZUSATZINFOMATION  Diese Einbauuhr ist in zwei Ausführungen erhältlich ( siehe auch im Register unter Ähnliche Artikel oder Bst Nr dann in Suche )  Bst Nr 92-477-00505 = Zeiger aus Metall ( Alu )  Bst Nr 92-477-00510 = Zeiger aus Kunststoff
