12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Schliesserkontakt ( 1xEin ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x EIN = 1x Schliesserkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 6 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, VKP35, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

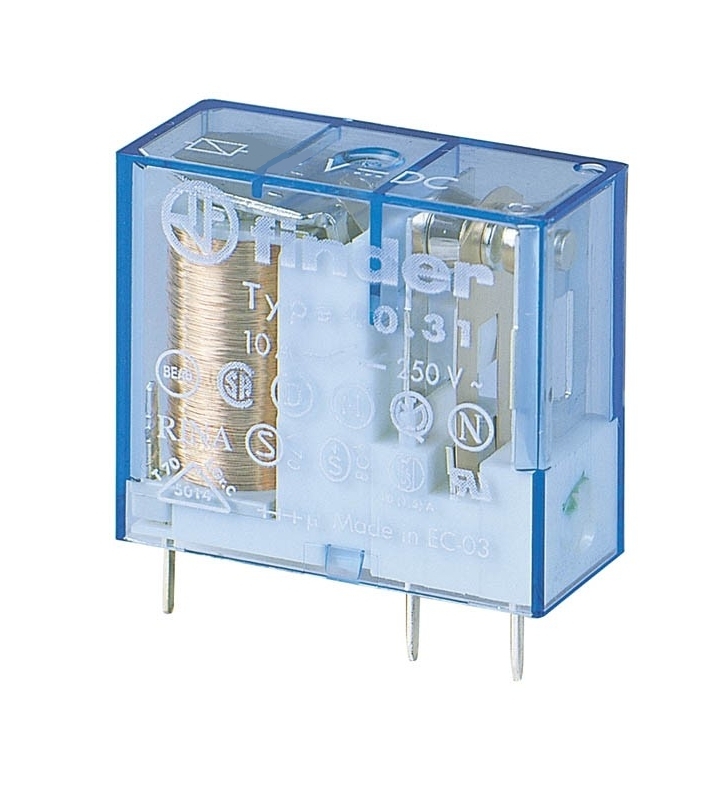

12V Relais 12V DC Spule F4031 1xUM 10A 250VDieses Relais ersetzt auch sehr viele andere Relais z.b. ZETTLER AZ692-071-52  Leiterplatten oder auch Steckrelais mit 5 Kontakten   1x Wechsler Kontakt Lötfest bis 260°C, 5s  Spule: 12V (DC) Spule: 220-Ohm Kontaktbelastbarkeit: 10A / 250V ac  Abm.: B:29mm H:25mm T:12,4mm Ersetzt unter anderem auch Siemens Relais V23127-B0002-Axxx

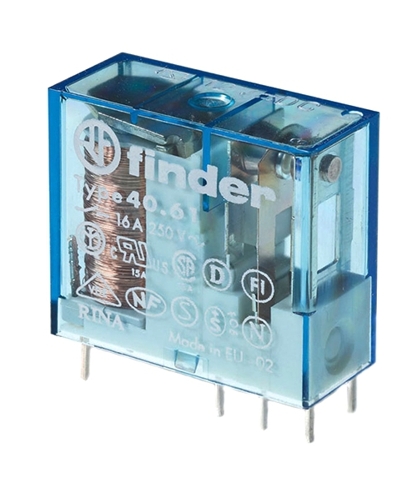

12V Relais 1x Wechslerkontakt bis 16A 250V  12V Relais mit 1x Wechsler Kontaktbelastbarkeit 16A bis 250V ( maxx 400VAC )   Leiterplatten oder auch Steckrelais  Spule: 12V DC mit 220-Ohm 55mA ( Einsatzbereich Spule Range 8,8...18V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw.  Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:   Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten Geeignet zum verlöten oder für Relaisfassung (siehe Zubehör-Register)

12V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule: 12V DC = 275-ohm 44mA ( min 10V = max 20,4V ) Kontaktmaterial AgCdO  Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC  5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontzakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich  -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )

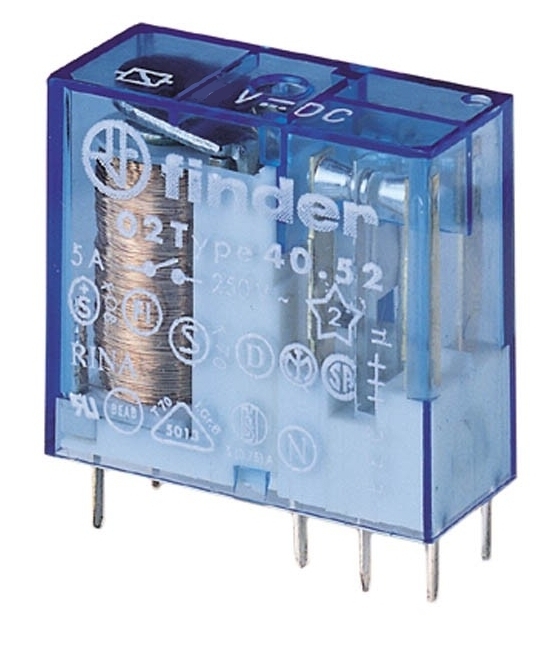

12V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 12V DC Relais Für Leiterplatte oder Fassung  Spule: 12V (DC) Spule: 220-Ohm = 55mA ( Einsetzbar im Arbeitsbereich 8,8...18V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A bis  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi   Abmessungen: B:29mm H:25mm T:12,4mm  Raster Längs = 5,0mm / Quer = 7,5mm  ( siehe auch Zeichnung weitere Bilder )  Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch  5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht   Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C  Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung  AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele )  Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

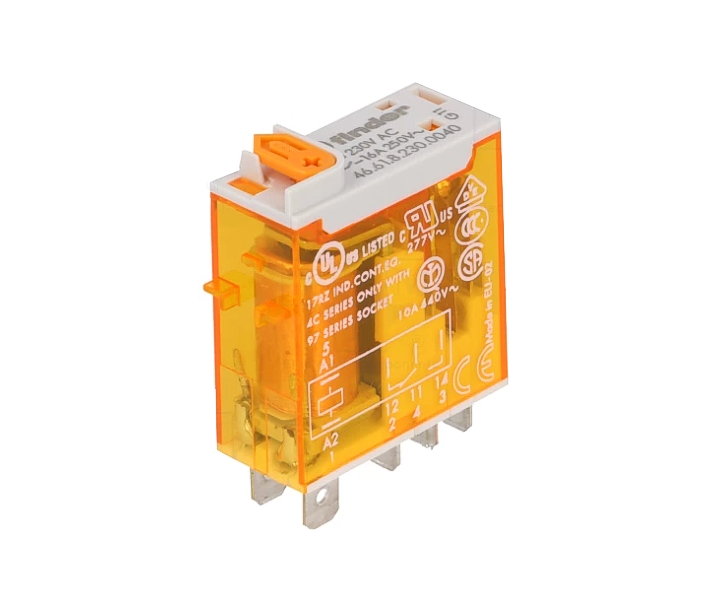

230V Relais AC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 220VAC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder )  Technische Daten: Industrie-Miniatur-Relais mit 4,8mm Steckanschlüssen 230VAC Spulen für AC und DC sensitiv (500mW) blockierbare Prüftaste und mechanische Anzeige Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Spule 230VAC mit 5mA = 28KOhm ( Range 184...253VAC) Sichere Trennung zwischen Spule und Kontaktsatz   nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke Kontaktmaterial Standard AgNi  Ansprech-/Rückfallzeit 15ms / 5ms  Potentialfreier Wechslerkontakt integriert  1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A) Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-15 = max. 750VA Schaltleistung DC-1 = max. 12A bis 30VDC  Relaisschutzart : RT-II Überspannungskategorie III Spannungsfestigkeit 2000VAC EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV ) Schockfestigkeit 20g Wärmeabgabe an die Umgebung 0,6-2W Betriebstemperaturbereich: -40...+70°C Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung )   Optional erhältlich hierzu ( siehe im Zubehör-Register ) :  4,8mm Flachsteckhülsen

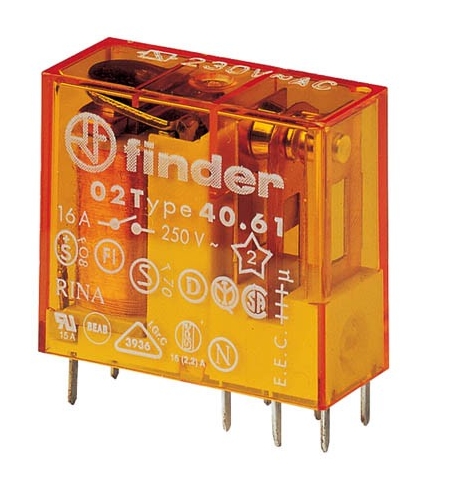

230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM Spule: 230V (AC) Spule: 27 Kohm 8,5mA Kontakt: 1x UM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA Kontaktmaterial: AgCdO = Silber-Cadmium Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Abmessungen: B:29mm H:25mm T:12,3mm Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )

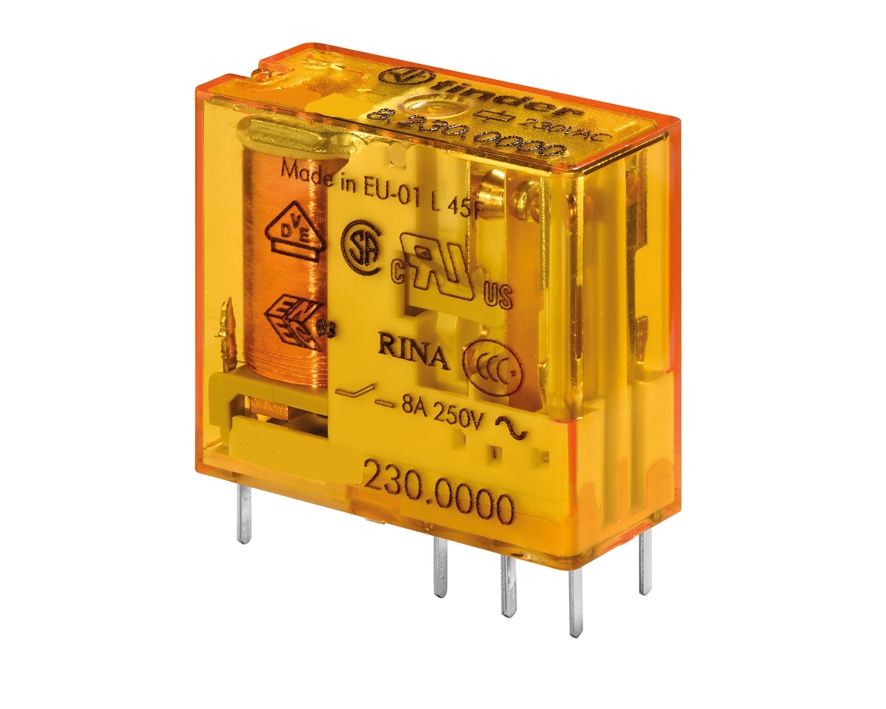

230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte )  230V Relais (AC Spule)  8 Pins bzw. Kontakte (2x Spule 6x für Wechsler) Spule: 230V Einsatzbereich 184...253VAC 50Hz  Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA Kontakte 2x Wechsler = 2xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C  nicht Waschdicht Relais Schutzart: RT-II ( nicht waschdicht )  Lötfest 260°C (5sek) Ansprech-/Abfallzeit: 7/3ms Mech. Lebensdauer: 10 x 10_6 Abmessungen: B:29mm H:25mm T:12,3mm Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022 Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last  passendes Zubehör siehe im Zubehör Register ( Beispiele )   Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

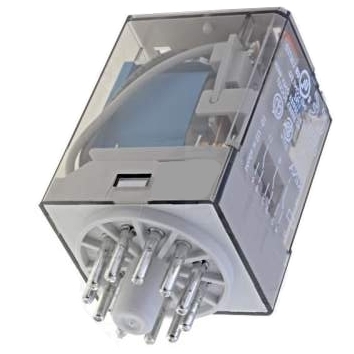

230V Relais Leistungsrelais bzw Steckrelais  230VAC Relais Steckrelais mit 3x Wechslern (3xUM) mit Prüftaste und Schaltstellungsanzeige 11-poliger Sockel Kreisrund (2x Spule 9x für 3 Wechsler) Spule: 230V (AC 184...253V) Spule: 7250-Ohm Strom: 10,5mA 2,2W Kontakte 3x Wechsler = 3xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: Dauerstrom max 10A / max Einschaltstrom: 20A Kontakte Nennspannung 250V max. Schaltspannung Kontakte : 400VAC bei Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,37kW Min. Schaltlast Kontakte mW (V/mA) = 500mW (10V 5mA) bei DC Einsatz 30VDC 10A / 110VDC 0,4A / 220VDC 0,15A Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+70°C nicht Waschdicht Relais Schutzart: RT-I Ansprech-/Abfallzeit: 11/4ms Mech. Lebensdauer: 20 x 10_6 (AC) - 50 x 10_6 (DC) Abm.: B:36,4mm T:32,5mm H:54,2mm / Höhe mit Steckk.: 66,8mm Passende optionale Relaisfassung: 47-827-00010 ( Rundsockel ) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )

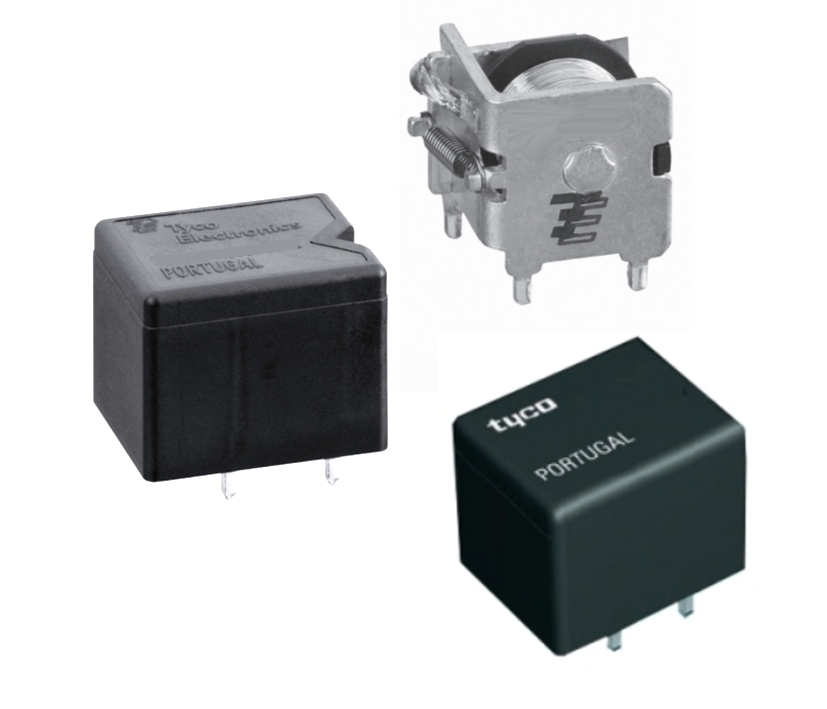

24Volt 45A Minirelais voll gekapseltes 24V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE 3-1393278-7, Tyco, Potter&Brumfield, VKP35, Siemens  V23133A1022C133, 3-1393278-7 Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 24Volt DC ( Einsatzbereich 14,1....30V )  Spule 360-Ohm 0,066A = 66mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz bis 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12V .... 24V Relais Ersatzrelais für die Platine PCB  Spule-Einsatzbereich: 12...24V (DC) 2350-Ohm  Spule einsetzbar im Bereich ( 12V...15V...19V...24V...28...36...48V ) Strombelastung bei 24V = 10mA / Strombelastung bei 12V = 5,1mA  Rated coil Power 220-290mW  Kontakt: 1x EIN = 1x Schliesserkontakt  Kontaktbelastbarkeit: bis 10A 250V AC  2500VA  Dielectric Strength coil-contakt circuit 5kV / 8 mm coil-contact Reinforced insulation ( Protection Class II ) Plastic materials according to IEC60335-1 Temperatureinsatzbereich -40...+85°C  Vibrationsfest bis 5G Abmessungen siehe auch weitere Bilder Zeichnung  Aussenabmessungen  B: 28,5mm T:10,1mm H:12,3mm RM: Quer: 7,62mm - Längsrichtung: 18,9...19,0mm / 5,04mm Achtung bitte messen Sie ihr Pinlayout von dem zu ersetzenden Platinenrelais zuvor nach ! und vergleichen Sie es mit unserer Zeichnung ( Bild-2 das ist der Lieferzustand )  Es gibt bedingt ! * noch alte Ausführungen von Schrackrelais mit RM3,2mm !  aus der unten stehenden Ersatz Relaisliste von Schrack mit RM3,2mm statt RM5,04mm das wir liefern ! ggf. nehmen sie einen 1,5mm Platinenbohrer und Bohren den einen Pin auf der Platine um - dann geht es auch ! Ersatzrelais für die Reparatur von Steuerungen aller Art Zusatzinfo ersetzt unter anderem Relais div Hersteller mit Sonderabmessungen / Sonder Rastermaß 19mm ( Spule zu Kontakt )  Ersetzt bedingt ! * unter anderem  ELESTA SVR432 ... in Buderus Heizungssteuerung RM3-M006 11250400402837 sowie Buderus Modul 004, M004, 6 DIP Kesselkreisregelung, Ecomatic 3000 Regelung Schrack Tyco RY530012 ( mit 630-Ohm ) Schrack Tyco RY531012 ( mit 630-Ohm )   Schrack Tyco RY532012 ( mit 630-Ohm ) Schrack Tyco RY533012 ( mit 630-Ohm )  Schrack Tyco RY530024 ( mit 2350-Ohm ) Schrack Tyco RY531024 ( mit 2350-Ohm ) Schrack Tyco RY532024 ( mit 2350-Ohm ) Schrack Tyco RY533024 ( mit 2350-Ohm ) Schrack Tyco RY-II Serie mit 12V 15V 19V 24V u.v.w.m. Schrack Tyco RYA30012 (  627-Ohm ) Schrack Tyco RYA31012 (  627-Ohm ) Schrack Tyco RYA32012 (  627-Ohm ) Schrack Tyco RYA33012 (  627-Ohm )  Schrack Tyco RYA30015 ( 1150-Ohm )  Schrack Tyco RYA30019 ( 1400-Ohm )  Schrack Tyco RYA30024  ( 2350-Ohm ) Schrack Tyco RYA31024  ( 2350-Ohm ) Schrack Tyco RYA32024  ( 2350-Ohm ) Schrack Tyco RYA33024  ( 2350-Ohm )  Schrack Tyco RY211024 ...  u.v.w.m. mit selben Pin-Layout  Zusatzinformation:  Weitere andere Bauform von 24V Relais zur Buderus Steuerung Serien  = Nr   47-826-00365  oder  47-826-04500 ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel unten )

24V Relais ersetzt KR510024 / V23057-B0006-A101 / V23027X / RP10024S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus usw.    Ersetzt Wallek / RP10024S / KR510024 / V23057-B0006-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 24V (DC) mit 1200-Ohm  Spulenbereich: 16,6...31V DC Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material  AgNi20 ... AgNi0,15 Kontakt-Belastbarkeit: 5A 250V (AC) max. 1250VA Contact-Ratings nach IEC61810 = 5A 250VAC / nach UL508 = 8A 250VAC  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Konttakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Abmessungen: B:27,8mm H:24.5mm T:10.5mm Zeichnung Pinlayout und weitere Infos siehe weitere Bilder !  Dieses Profi-Relais-Serie ist erhältlich wie folgt :     Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC   Zusatzinformation:  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000  = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel )  Zusatzinfo und Fragen eines Kunden :   In wie fern das das oben genannte als Ersatztyp eingesetz werden kann   1) vom Pinlayout aus  2) vom Rastermaß aus und der Kontaktbelegung  3) von den Abmessungen her  4) von der Schaltleistung des Kontaktes  5) von der Isolation her 4KV Coil-Kontakt her auch  Diese Relais von Siemens TE Tyco gibt es seit Jahrzehnten die Bezeichnung definiert  Bezeichnung V23057-Bxxx = B = vertical = stehend  Bezeichnung V23057-Axxx = A = horizontal = liegend z.B. A oder B dann Zahl 0002 = 12V / 0006 = 24V  / 0013 = 48V = Spulenspannung   Kontakte = A101 AGNi  / A102 AgNi / A201 AgNi / A202 AGNi / A901 AGSnO / A401 AgCdO zur Erklärung AgCd ist = Silber-Cadmium-Kontakt = Cadium ist verboten worden vom Material her, die Kontakte sind durch andere Materialen ersetzt worden , dadurch ersetzt es auch A401 aus der Vergangenheit

24V Relais Monostabil Einsatz Platinen, Leiterplatten oder auch Steckrelais mit 5 Kontakten 1x Wechsler Kontakt Kontakt bis 10A 250VAC  Schaltleistung 3000VA  Kontaktbelastbarkeit: 10A / 250VAC ( typisch ) Kontakt Schaltstrom 10A / Dauerstrom 12A / Einschaltstrom 20A ) Schaltsüpannung max AC = 400VAC Lötfest bis 260°C, 5sek Spule: 24V ( DC ) Spule: 900-Ohm / Range : 17,5-30VDC max 36VDCAbm.: B:29mm H:25mm T:12,4mmRelais Kontaktraster RM 3,5mm und 7,5mm ( siehe auch Zeichnung weitere Bilder )  1 Wechsler typischer Einsatz auf Leiterplatte, Platine oder auf Fassung Raster 3,5mm / 7,5mm 8mm Luft- und Kriechstrecke zwischen Spule und Kontakt: 6KV  Erfüllt EN 60335-1 / RoHS Ja Anforderungen an unbeaufsichtigte Hausgeräte (Glühdrahtprüfung)Relaisschutzart RT II - fluxdicht (Standard) Typischer Einsatz : + Medizin- und Zahnmedizin-Technik+ Bedienfelder+ Schaltschränke für elektrische Verteilungen+ Tür- und Toröffner+ Jalousien-Rollläden- und Fensterläden-Antriebe+ elektronische Baugruppen, Schaltanlagen, Platinen, Schaltschränke usw. Automaten

24V Relais mit 1x Wechsler 16A bis 250V ( 400VAC )  Leiterplatten oder auch Steckrelais  Spule: 24V DC mit 900-Ohm 26,66mA ( Einsatzbereich Spule Range 18...34V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw. Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:  Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten

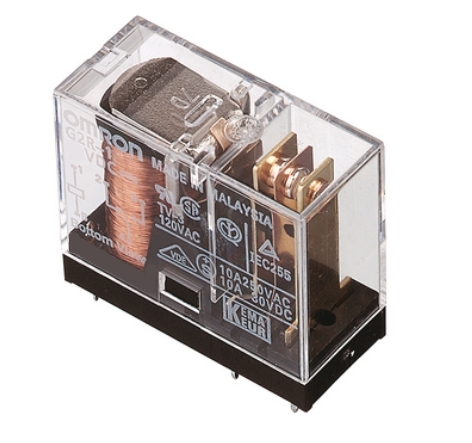

24V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule 24V DC Nennspannung ( Range 20...38V DC ) Spulenwert: 1100-Ohm = 1,1Kohm = 22mA Kontaktmaterial AgCdO  Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC  5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich  -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )111

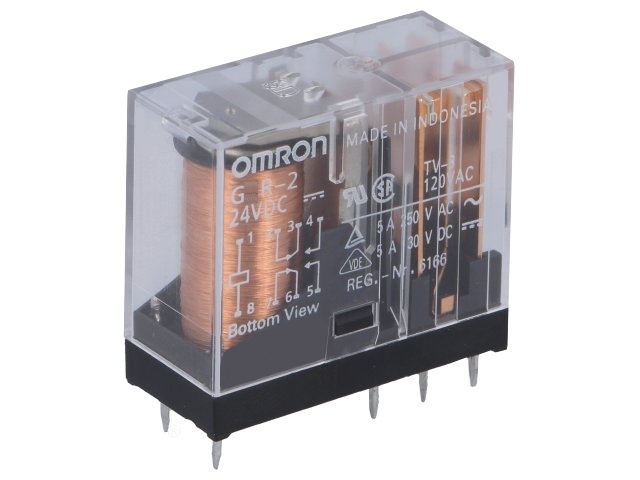

24V Relais mit 2 Wechslerkontakten ersetzt auch Wallek WPR 272024 und andere allek WPR 272024 u. andere Spule: 24V DC ( 21,8mA )  Spulenwiderstand 1,1KOhm Kontakte 2xUM ( 2 Wechslerkontakte ) Kontaktbelastbarkeit je Kontakt bis 250Vac 5A bzw. 400Vac 2A bzw. 30Vdc 5A Schaltleistung: 1250VA bei AC / 150W bei DC  Leistungsaufnahme: 530mW Abmessungen: 29x13x25,5mm (LxBxH) Umgebungstemp. -40 bis +70° C Ersetzt auch Wallek WPR 272024 und div. andereTypen

24V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 24V DC Relais Für Leiterplatte oder Fassung  Spule: 24V (DC) Spule: 900-Ohm = 27mA ( Einsetzbar im Arbeitsbereich 17,5...36V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A bis  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms  8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi   Abmessungen: B:29mm H:25mm T:12,4mm  Raster Längs = 5,0mm / Quer = 7,5mm  ( siehe auch Zeichnung weitere Bilder )  Ersetzt unter vielen weiteren Relais-Modelle auch Eberle D0409 03028 03 GrC/250 22-26V sowie V23037-A0005 usw. Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch  5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht   Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C  Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung  AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele )  Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

Steckbares Relais mit Spule 125V einsetzbar 100-138V ABB STOTZ-Kontakt 1SVR405611R8200 CR-M125DC2 Standard Miniaturrelais mit mechanischer Schaltstellungsanzeige Steckrelais mit 125Vdc Spule ( 100-140V DC 0,9W 16kOhm +/-10%) Durch vorschalten eines Gleichrichter 9-640-00083 mit Mini-ELKO 25-716-00800 auch verwendbar an 115VAC  Insgesamt 8 Kontakte davon 2x Spule und 6x Kontakte Steckkontakte für Fassung oder auch zum anlöten 2x Wechsler = 2xUM Kontakte Kontaktmaterial AGNi Belastbarkeit Kontakte: 12A 250VAC max. 3000VA Ansprechzeit 13ms Rückfallzeit 3ms  Spannungsfestigkeit Spule u. Kontakte 2500VAC Integrierte Prüftaste zum manuellen Betätigen und Verriegeln der Ausgangskontakte die bei Bedarf entfernt werden kann Kadmiumfreier Kontaktwerkstoff Geeignet für logische Sockel und Standardsockel Einbaulage beliebig Schutzart IP40 Temperaturbereiche Betrieb -40...+70 °C Abmessungen: B: 21.2mm H: 35.6 mm L: 27.5mm Baubreite auf Sockel 27mm (1,063 in) Gewicht: 33g

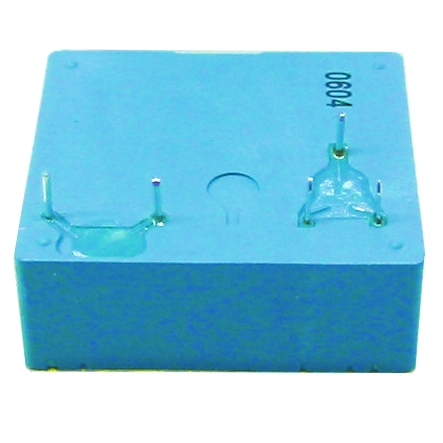

Liegendes 12V Relais. Ersetzt u.a. auch Wallek oder FEME Relais FVA0012xxx mit 12V und 13,5V und 14,6V usw. sowie etliche andere Hersteller in der selben Bauart *** Leider nicht mehr lieferbar Ersatzartikel = Bst-Nr 47-826-00285 ****  Ersetzt sehr viele liegende Relais-Typen Kartenrelais, Printrelais für Platinen und Steuerungen aller Art Spule: 12V DC Gleichspannung ( 11-18V) Spulenwiderstand 290-Ohm 41mA Kontaktbelastbkeit: bis 250V bis 10A bis 2500VA Kontakt: 1x Schliesser (1xEIN) Pin 1+ 3 Printversion: RM: 7,5 - 10 - 5mm (siehe Zeichnung) Abmessungen: B:28mm T:25,6mm H:10,7mm Abgekündigtes Ersatzteil solange Vorrat reicht !

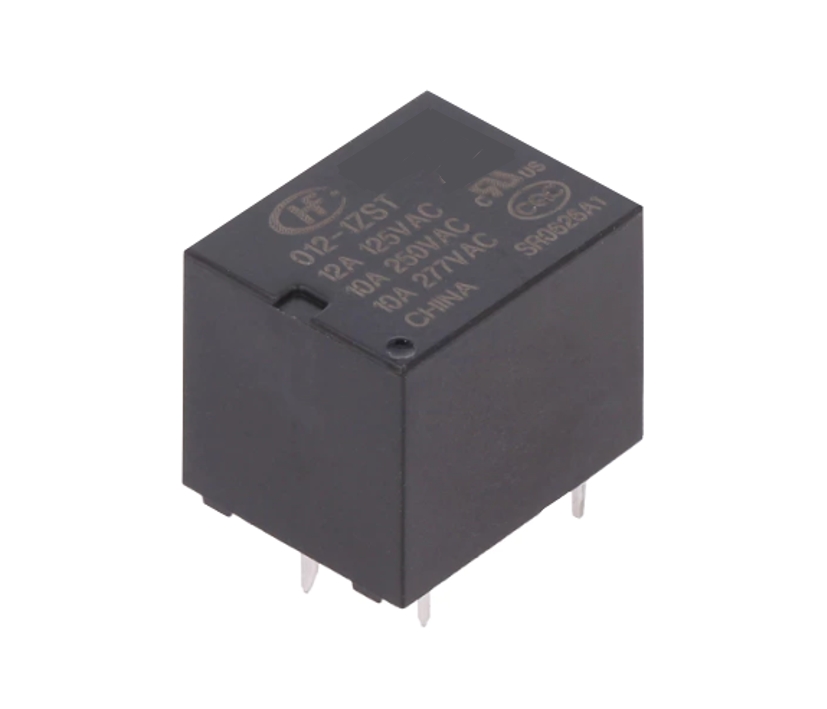

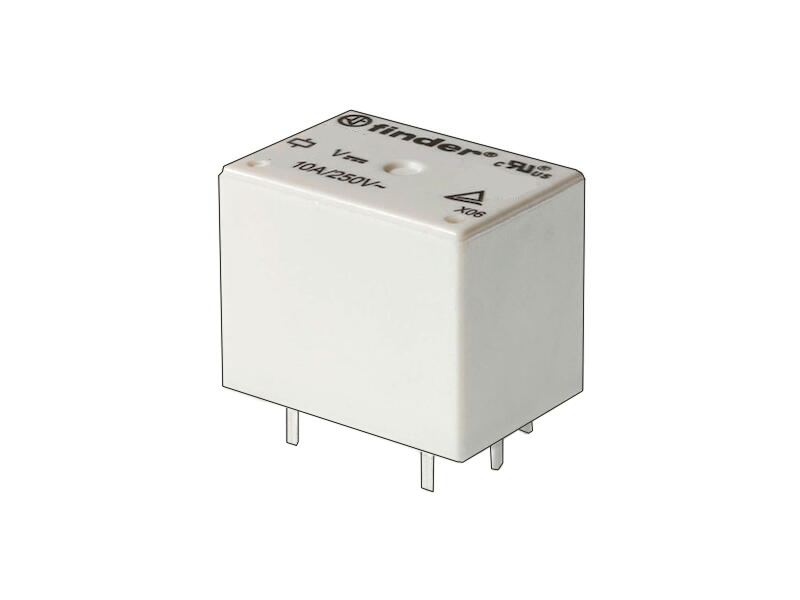

12V Kleinrelais Wechslerkontakt bis 10A 240VAC. Eines der am meisten eingesetztes Kleinrelais auch in Steuerungen, Schaltungen, Schule, Bausätzen usw.  Dieses Mini-Relais bzw. Netzrelais ersetzt auch Kamling KS1P oder MR12 u.v.w.m. z.B. TIANBO Technische Daten: Spule 12Volt DC ( 9,0...15,6V) Gleichspannung Spule 400-Ohm Toleranz 350-440-Ohm Spule Leistung 360mW Kontaktmaterial AgSnO2 Kontaktübergangswiderstand: kleiner 100mOhm (bei 6VDC 1A) Kontakte: 1xUM = 1x Wechslerkontakt Kontaktbelastbarkeit: Nennlast bei Schliesser 10A 240VAC  Nennlast bei Wechsler 7A 240VAC or 10A 24VDC or 15A 125VAC max. Schaltspannung 250VAC / 60VDC max. Schaltstrom 15A max. Schaltleistung 240W / 2770VA Ledensdauer: 1x10 hoch 5 Schaltzyklen max. Schalthäufigkeit 1800 Zyklen/h Ansprechzeit 10ms / Abfallzeit 5ms Vibrationsfestigkeit 10-50Hz 1,5mm Stossfestigkeit (Funktion) 10g  Stossfestigkeit (Zerstörung) 100g  Temperatureinsatzbereich -40...+85°C Standardmässig waschfest RT-III Schutzart: IP67 Prüfspannung (1min.) Kontakt/Spule 1500VAC   Prüfspannung (1min.) Kontakt/Kontakt 750VAC   Isolationswiderstand 100MOhm 500VDC Gewicht 10g Abmessungen: 19mm x 15,1mm 15,5mm ( siehe auch Zeichnung weitere Bilder )

Miniatur Printrelais mit 12Vdc (9-13,2V) Spule (320-Ohm) 1 Wechslerkontakt waschfeste Ausführung (IP 67) direkt einlötbar in die Leiterplatte steckbar in 12-polige DIL-Fassungen Anschlüsse im Rastermaß 2,54mm Temperaturbereich: -25...+55°C Ansprechzeit, max.: 5ms Abfallzeit, max.: 5ms Kontaktbestückung: 1Wechsler / Kontaktmaterial: AgNi/Au Schaltspannung, max. 240V AC Schaltleistung (ohm. Last), max.: 24W/55VA Nennstrom (ohm. Last): 1A/24V DC / 1A/125V AC Schaltstrom, min.: 1mA/2V DC Abm.: B:16mm T:11mm H:11,5mm Gewicht: 10g

12V Relais mit 1x Wechslerkontakt Eines der am meisten eingesetztes Relais auf den Leiterplatten ... Platinen    12Volt Relais mit Wechslerkontakt Kleines Leistungsrelais, Würfelbauform für die Leiterplattenmontage   Eines der am meisten eingesetzten 12V Platinenrelais ( Range 9V...16Volt DC ) Typischer Einsatz in Elektrische Baugruppen, Jalosien-, Rolläden und Fensterläden-Antriebe, Kühlschränke, Waschmaschinen, HiFi-Anlagen, Whirlpools und Dampfbäder, Brenner-, Kessel- und Ofensteuerungen, Bausätze und div. nicht genannte Baugruppen. Universell verwendbar !   12V Miniaturrelais für den universellen Einsatz auf Platinen / Leiterplatten Ersetzt unter vielen anderen auch Dikon  DMA-SH112D mit 12VDC Coil und DMA-SH115Dmit 15VDC Cooil uvwm.  Spule 12Volt DC ( 400-Ohm 30mA ) Spulenbemessungsleistung ≤ 0,36Watt dc Einsatzbereich typisch 9-16V Weitbereichseinsatz   Kontakte: 1xUM = 1x Wechslerkontakt  Kontaktbelastbarkeit: bis 10A 250VAC Schaltstrom, max.: 15A Belastbarkeit = 10/15A (Schließer) und 5/10A (Öffner) Nennspannung max. Schaltspannung 250V AC Kontaktnennstrom 10A Prüfspannung: 2500 Vac   Schaltleistung: 2500 VA Spannungsfestigkeit 4kV = 4000V Abmessungen: L:21,5mm x H:17,5mm B:15,5mm Weitere Infos Pinlayout und Skizze siehe auch weitere Bilder !  Material (Anschluss) AgSnO2 Kontaktmaterial Standard AgSnO Schutzart RT III = Waschdicht  Ansprech-/Rückfallzeit   10/5ms  RoHS konform Ja Betriebstemperatur Einsatz von bis -40 °C .... +85 °C Max. Schaltleistung AC1 = bis 2500VA Max. Schaltleistung AC15  = (230V AC) bis 500VA 1-Phasenmotorlast AC3 Betrieb (230V AC) = 0,37KW Max. Schaltstrom DC1:  bis 30/V 10A / bis 110V 0,3A / 220V 0,12A

12V Relais ersetzt KR510012 / V23057-B0002-A101 / V23027X / RP10012S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus etc.   Ersetzt Wallek / RP10012S / KR510012 / V23057-B0002-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 12V (DC) mit 330-Ohm  Spulenbereich: 8-16V Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material AgNi0,15 Kontakt-Belastbarkeit: 5A 250V (AC) 1250VA Contact-Ratings nach IEC61810 = 5A 250VAC / nach UL508 = 8A 250VAC  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Kontakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Zeichnung Pinlayout siehe weitere Bilder ! Abmessungen: B:27,8mm H:24.5mm T:10.5mm  Dieses Profi-Relais-Serie ist erhältlich wie folgt :    Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC  Zusatzinformation :  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000 = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( ähnliche Atikel )

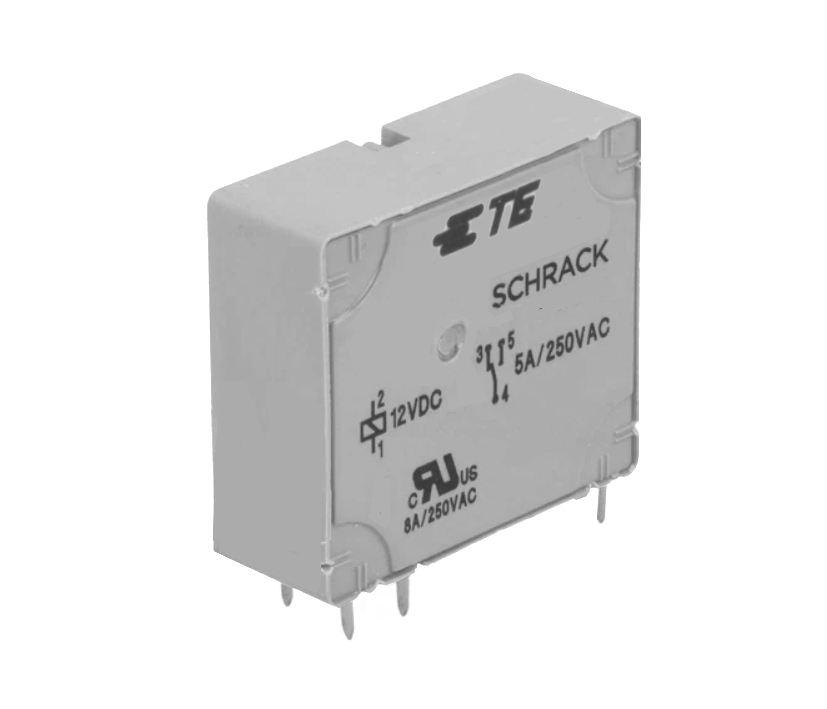

12V Relais ersetzt V23057-B0002-A401 / V23027X / RP10012S / KR511012 und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus etc.   Ersetzt Wallek / RP10012S / KR510012 / V23057-B0002-A401 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 12V (DC) mit 330-Ohm  Spulenbereich: 8-16V DC Gleichspannung Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material AgNi0,15 Kontakt-Belastbarkeit: 8A 250V (AC) 2000VA Contact-Ratings nach IEC61810 = 8A 250VAC / Peak 15A für 4Sek.  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Kontakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC  Weitere Details zu Pinlayout usw. siehe auch weitere Bilder !   Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Zeichnung Pinlayout siehe weitere Bilder ! Abmessungen: B:27,8mm H:24.5mm T:10.5mm Dieses Profi-Relais-Serie ist erhältlich wie folgt :   Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC Zusatzinformation :  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000  = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel )

12V Relais Leistungsrelais waschdichtes Platinen Printrelais bzw. Netzrelais. Typischer Einsatz in Steuerungsplatinen aller Art +  Mit besonderem Pinlayout A1 zu Wechsler = 22,1mm und 2x 3,2mm Kontaktabstand des Wechslers ( siehe auch weitere Bilder )  Technische Daten: Spule Einsatzbereich: 8,5...28,4V  ( 9V 12V 15V 18V 20V 22v 24V )  Nennspannung: 12V ( 660-Ohm) 120mW Ersetzt unter anderen Typen auch Siemens Schrack TE V23061B....V23061B-1007-A .....V23061-D2007-A..... V23061-D2009-A...  Takamisawa JS12NK u.v.w.m.  Kontakt: 1x Wechsler (1xUM) Kontakte/Pins insgesamt 5-Pins Kontaktbelasbarkeit 8A bei 250V (AC) bzw. 10A 240V (AC) max Schaltspannung: 400V AC Leistung Kontakte max. 2000VA Standardmäßig waschfest / wasserdicht nach RT-III Abmessungen siehe auch weitere Bilder !  Kontaktabstände: Spule: 7,62mm (RM) Kontakte zur Spule: 18,9mm / 22,1mm / 25,3mm Pin-Raster des Wechslers von 22,1mm +3,2 -3,2mm Zeichnung der Pins ist die Draufsicht auf die Pins Abmessungen: B: 29mm H: 12,5mm T:10mm  Folgende Ersatzrelais / Ersatzartikel ist für die V23061-Relais Srie von ehemals SIEMENS, Tyco TE, SCHRACK wie folgt erhältlich :  Bst Nr 47-826-01670 = mit 12V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Bst Nr 47-826-01570 = mit 24V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Zusatzinfo bei der V23061-xxx Relais Serie gabe es auch nur die Relais mit 1x Schliessekontakt Serie ( siehe auch weitere Bilder zur Erklärung ) - dafür muß dann bei den Ersatzrelais vor dem einlöten der Pin-12 mit einen kleinen Seitenschneider abgeknipst werden, und ggf Pin-11 um 2-2,5mm versetzt werden, dann können Sie die Ersatzrelais genau so verwenden wie die alte Serie mi 1x NO Kontakt

12V Relais mit DC Spule 2xEIN je 8/10A 250V RT-Serie  Leistungsrelais bzw. Leiterplattenrelais stehend Spule: 12V DC ( Range: 8,4V... 16,8V  ) Spule Stromaufnahme ca. 33mA bei 12V Leistung: 400mW Spulenwiderstand: 0,36Kohm = 360-Ohm +/-12% )  2x EIN = 2x Schliesserkontakte   Kontaktmaterial: AgNi 90/10 gold plated Kontaktbelastbarkeit je Kontakt 8A 250V nach UL 10A  (UL1446) Limiting making capacity, max 4 s, duty factor 10% 15A Kontakt Nennspannung = Einsatz bis 240VAC max switching 400VAC Kontaktbelastbarkeit: 2000VA  Monostabil / waschdichte Ausführung  Isolation: coil-contact circuit = 5000Vrms / open contact circuit = 1000Vrms / adjacent contact circuits = 2500Vrms  Overvoltage category  III  erfüllt Normen: IEC 60335-1 / E214025 / C0786 / RegNr 6106 / RoHS compliant (Directive 2002/95/EC) Abmessungen und Rastermaß siehe auch Zeichnung weitere Bilder Abmessungen: L: 29mm B: 12,7mm Höhe:15,7mm Pins = Kontakte RM: 7,5mm ( Quer ) / Länge 5,04mm

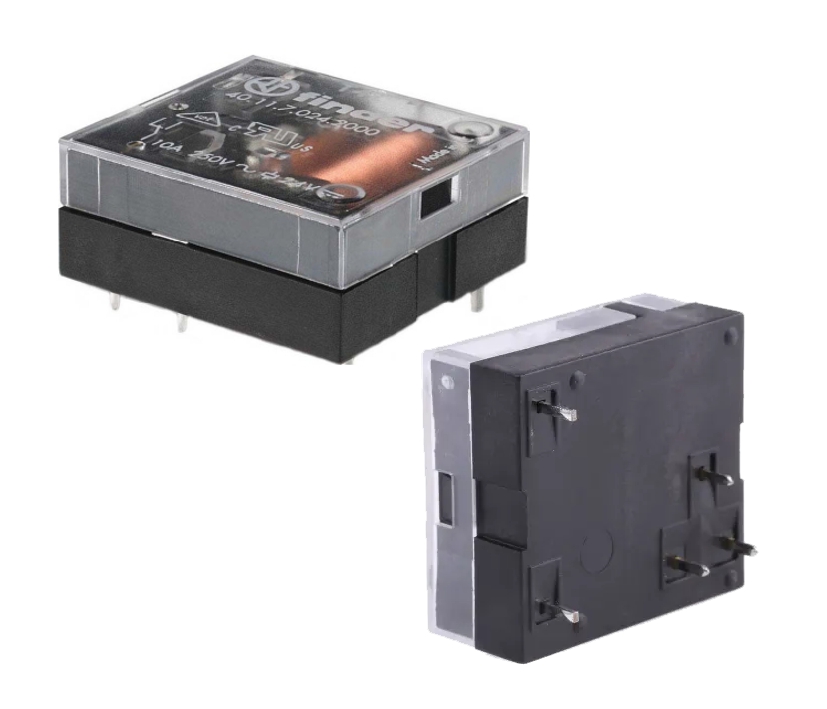

F4011 Kartenrelais, Platinenrelais, Printrelais für Platinen in liegender Ausführung .. Pinlayout siehe weitere Bilder Ersetzt sehr viele liegende 24V Relais-Typen zum Beispiel Wallek Feme Eichhoff und andere. Einsatz zum Beispiel auch bei Liebherr, Buderus Steuerungen usw. Liegendes Leiterplattenrelais Technische Daten: monostabil Spule: 12Volt DC  480mW ca. 20mA ( Range 9V...18V )  Schaltkontakt = 1x Wechsler ( 1x UM Kontakt) Kontaktbelastbarkeit: typisch 250V / 10A  12Vdc ( 300-ohm +/- ) ca. 20mA ( Range 9V...18V ) Schaltkontakt = 1x Wechsler (1x UM Kontakt)  Kontaktbelastbkeit: Nennschaltstrom: 10A 250VAC   Gehäuseabmessungen: B: 28,5mm T: 26,3mm H:12,7mm Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 undEN 60335 6kV (1,2/50 μs), 8 mm Luft- und Kriechstrecke Umgebungstemperatur bis + 70 °CPinlayout siehe auch weitere Bilder !

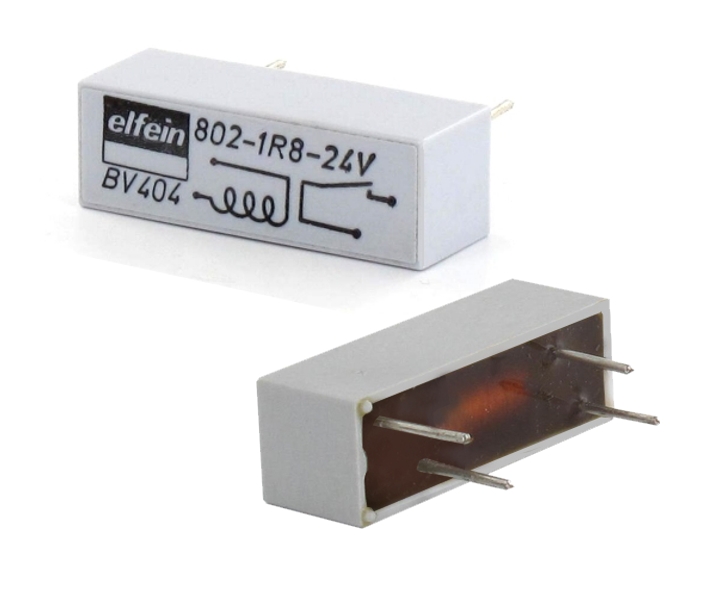

Sehr günstiges 24V Relais ( ReedRelais ) ideal für Schule Werkstatt ServiceModellbau Testaufbauten usw.  Waschdichtes 24V Kleinrelais für die Platine bzw. Leiterplatte. Universell verwendbar, somit auch gut für Experimente, Modellbau, Schule usw. Statt auf die Leiterplatte können auch einfach nur Litzen angelötet werden und mittels Schrumpfschlauch isoliert werden. Die Lötpins sind sehr stabil ! Spule: 24Volt Gleichspannung  Möglicher Einsatzbereich: 12,0...36V  Spulen-Nennspannung: 24Volt DC  Spulen-Widerstand: 4,6-kOhm = 4600-Ohm Stromverbrauch nur 2,6mA bei 12V Stromverbrauch nur 5,3mA bei 24V Kontakt: 1x Schliesser (1xEIN)  Kontakt-Belastbarkeit: bis 2A bis 125V  Lötdrähte Länge: 7mm  Durchmesser der Lötdrähte: 0,8mm  Abmessungen: L: 30mm H: 10mm B: 10mm  Rastermass der Pins: siehe Zeichnung weitere Bilder  Gehäuse Kunststoff Farbe: Grau  Weitere optionales Zubehör bei Einsatz auf Platine mit Printklemmen erhältlich : Art-Nr 39-796-00008 = 2pol Printklemmen zum verlöten auf Platine ( Schraubklemme ) Art-Nr  44-815-00006 = Lochrasterplatine 100x75mm mit Kupfer-Punkten zum verlöten Art-Nr 97-905-00500 = Silberdraht zum verlöten der Printklemmen und des Relais auf der Lochrasterplatinepassende Kunststoffgehäuse hierzu finden Sie unter dem Suchbegriff ( Euromas ) ggf. oben unter Suche eingeben

24V Relais waschdichtes Platinen Printrelais bzw. Netzrelais. Typischer Einsatz Steuerungsplatinen und als Ersatzteil   Technische Daten: Spule 24VDC Einsatzbereich: 12-36V 3,5kOhm z.B. 12V (4mA) oder 24V (7mA) Kontakt: 1x Schlieser (1xEIN) Kontakte/Pins insgesamt 4 Kontaktbelasbarkeit 10A bei 250V (AC) Leistung Kontakte max. 2500VA Abmessungen: B: 29mm H: 20mm / T:12,5m Kontaktabstände: Spule: 7,62mm / Kontakte: 20mm + 3mm

24Volt Relais RM 7,5mm Spule Kontakte 3,5mm Typisches Ersatz-Relais in stehender Ausführung Ersetzt FEME, Omron, Wallek, TE usw. 24Volt Relais RM 7,5mm Spule Kontakte 3,5mm Spule 24VDC ( Bereich: 16,8...30VDC ) 1440ohm = 1,44KOhm Kontaktart 1x UM = 1x Wechsler Kontaktmaterial:    AgNi 90/10 vergoldet Kontakt Nennschaltstrom max 12A Kontakt Schaltspannung max.: 250VAC ( 400VAC* ) Kontakt Schaltleistung bis 3000VA Pinning Rastermass 3,5mm    Spule Abstand : 7,5mm    Wechslerkontakt: 3,5mm / 3,5mm    Spule Korrespondierender 20,3mm ( Siehe Zeichnung )   Temperatur-Einsatzbereich -40...+85°C Abmessungen: L: 29,0mm B: 12,7mm H: 15,7mm Spannungsfestigkeit:  5kV/10mm Spule-Kontakt  Schutzklasse RTII  Isolation nach IEC 60335-  Luft-/Kriechstrecke, min.:    0/14mm  Ansprech-/Abfallzeit:    8/6ms  PrüfspannungSpule/Kontakt:    5000Veff  offener Kontakt:    1000Veff Lebensdauer mechanisch, min.:    10x106 Zyklen Gewicht, ca.:    10g

Kartenrelais, Printrelais für Platinen in liegender Ausführung .. Pinlayout siehe weitere Bilder Ersetzt sehr viele liegende Relais-Typen zum Beispiel Wallek WPR121024, Feme FVA0012610, FTA0012610 und andere. Einsatz zum Beispiel auch bei Buderus Steuerungen usw. Liegendes Leiterplattenrelais Technische Daten: monostabil Spule: 24Vdc (1,2 Kohm +/-180ohm ) 480mW ca. 20mA ( Range 16V...31V )  Schaltkontakt = 1x Wechsler (1x UM Kontakt) Kontaktbelastbarkeit: typisch 250V / 8A  24Vdc (1,2 Kohm +-180R) ca. 20mA ( Range 16V...28V ) Schaltkontakt = 1x Wechsler (1x UM Kontakt) / AgNi0.15 Kontaktbelatbkeit: Nennschaltstrom: 8A 250VAC / Schaltstrom, max. 8A Schaltspannung, max.: 400V AC siehe auch Datenblatt weitere Bilder  Schaltleistung, max.: 1250VA 5A Prüfspannung Spule/Kontakt: 4000Veff / offener Kontakt: 1000Veff Datenblatt = Series A101: C (CO) 8A, 250VAC, general purpose, 70°C Ansprechzeit, typ.: 7ms / Abfallzeit typ.: 3ms / Gehäuseabmessungen: B: 28,0mm T: 25,1mm H:10,4mm  Pinlayout: liegend siehe Skizze

24V Relais mit 1x Wechslerkontakt Eines der am meisten eingesetztes Relais auf den Leiterplatten ... Platinen     24Volt Relais mit Wechslerkontakt Kleines Leistungsrelais, Würfelbauform für die Leiterplattenmontage    Eines der am meisten eingesetzten 24V Platinenrelais ( Range 18V...31Volt DC ) Typischer Einsatz in Elektrische Baugruppen, Jalosien-, Rolläden und Fensterläden-Antriebe, Kühlschränke, Waschmaschinen, HiFi-Anlagen, Whirlpools und Dampfbäder, Brenner-, Kessel- und Ofensteuerungen, Bausätze und div. nicht genannte Baugruppen. Universell verwendbar !   Technische Daten:   24V Miniaturrelais für den universellen Einsatz auf Platinen / Leiterplatten Ersetzt unter vielen anderen auch Dikon  DMA-SH124D mit 24VDC Coil uvwm. zb. auch Chung Won KB1-H24S Spule 24Volt DC ( 1600-Ohm 15mA ) Spulenbemessungsleistung ≤ 0,36Watt dc Einsatzbereich tyoisch 18-31V Weitbereichseinsatz   Kontakte: 1xUM = 1x Wechslerkontakt  Kontaktbelastbarkeit: bis 10A 250VAC Schaltstrom, max.: 15A Belastbarkeit = 10/15A (Schließer) und 5/10A (Öffner) Nennspannung max. Schaltspannung 250V AC Kontaktnennstrom 10A Prüfspannung: 2500 Vac   Schaltleistung: 2500 VA Spannungsfestigkeit 4kV = 4000V Abmessungen: L:21,5mm x H:17,5mm B:15,5mm Weitere Infos Pinlayout und Skizze siehe auch weitere Bilder !  Material (Anschluss) AgSnO2 Kontaktmaterial Standard AgSnO Schutzart RT III = Waschdicht  Ansprech-/Rückfallzeit   10/5ms  RoHS konform Ja Betriebstemperatur Einsatz von bis -40 °C .... 85 °C Max. Schaltleistung AC1 = bis 2500VA Max. Schaltleistung AC15  = (230V AC) bis 500VA 1-Phasenmotorlast AC3 Betrieb (230V AC) = 0,37KW Max. Schaltstrom DC1:  bis 30/V 10A / bis 110V 0,3A / 220V 0,12A

24V Relais ersetzt V23127-B00006-Axx / KR510024 / V23057-B0006-A101 / V23027X / RP10024S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus usw.    Ersetzt Wallek / RP10024S / KR510024 / V23127-B0006 / V23057-B0006-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 24V (DC) mit 1200-Ohm  Spulenbereich: 16,6...31V DC Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material  AgNi20 ... AgNi0,15 Kontakt-Belastbarkeit: 8A 250V (AC) max. 1250VA = Nennschaltstrom : 8A Contact-Ratings nach IEC61810 = 8A 250VAC / Schaltstrom, max.: 15A kurzfristik 15A 4sek 250VAC  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Konttakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Abmessungen: B:27,8mm H:24.5mm T:10.5mm Zeichnung Pinlayout und weitere Infos siehe weitere Bilder !  Dieses Profi-Relais-Serie ist erhältlich wie folgt :     Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC   Zusatzinformation:  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000  = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel )  Zusatzinfo und Fragen eines Kunden :   In wie fern das das oben genannte als Ersatztyp eingesetz werden kann   1) vom Pinlayout aus  2) vom Rastermaß aus und der Kontaktbelegung  3) von den Abmessungen her  4) von der Schaltleistung des Kontaktes  5) von der Isolation her 4KV Coil-Kontakt her auch  Diese Relais von Siemens TE Tyco gibt es seit Jahrzehnten die Bezeichnung definiert  Bezeichnung V23127-Bxxx = B = vertical = stehend  Bezeichnung V23057-Bxxx = B = vertical = stehend  Bezeichnung V23057-Axxx = A = horizontal = liegend z.B. A oder B dann Zahl 0002 = 12V / 0006 = 24V  / 0013 = 48V = Spulenspannung   Kontakte = A101 AGNi  / A102 AgNi / A201 AgNi / A202 AGNi / A901 AGSnO / A401 AgCdO zur Erklärung AgCd ist = Silber-Cadmium-Kontakt = Cadium ist verboten worden vom Material her, die Kontakte sind durch andere Materialen ersetzt worden , dadurch ersetzt es auch A401 aus der Vergangenheit

24V Relais 16A Leiterplattenrelais Leistungsrelais Waschdicht ( ersetzt auch K1CK024W u.v.w.m)  Spulenspannung: 24V DC typisch Gleichspannung ( Einsatzbereich 16,4...31,20V )  Spule: 1440-Ohm = 1,4Kohm  Spulenstrom: 16,7mA bei 24V  = 400mW  Leiterplattenrelais Lastrelais Leistungsrelais Waschdicht   Ersetzt für Reparaturen auch viele andere Typen div Hersteller mit den selben Abmessungen  Kontakte: 1x Wechsler (1xUM)  Kontaktmaterial: AgSnIn  / Kontaktwiederstand: 100mOhm max  Kontaktbelastbarkeit: Rated Load: 16A bei 250V AC maximale Schaltspannung 440VAC ( Range 6V...440VAC )  Rated Load: 16A bei  24V DC maximale Schaltspannung 300VDC ( Range 5V...300VDC )  Schaltleistung bis zu 3000VA ( Peak 4000VA )  Isolations-Widerstand 1.000Mohm  Spannungsfestigkeit: 5000VAC 1min ( Spule - Kontakte ) ... siehe Datenblatt  Geschwindigkeit: Set-Time 7ms typisch ( 15ms max ) / Reset-Time: 2ms typisch ( 5ms max ) Betriebstemperaturbereich: -40...+85°C Abmessungen: B: 29.0mm T: 12.7mm H: 15.3mm ( Siehe Zeichnung weitere Bilder ) Low profile ( geringe Bauhöhe ) nur 15,7mm max  Rastermaß: Längs: 20mm / Kontakte 5+5mm / Quer 7,5mm siehe weitere Bilder Zeichnung  Erfüllt u.a. Normen: EN61810-1 ( Licence No 119650 ), UL508, CSA22.2 ...  Vibrationsfest Destruction 1,000m/s² / 10...55 Hz 0,75mm Singel Amplitude ( 1,5mm double amplitude )

24V Relais Leistungsrelais waschdichtes Platinen Printrelais bzw. Netzrelais. Typischer Einsatz in Steuerungsplatinen aller Art mit besonderem Pinlayout A1 zu Wechsler = 22,1mm und 2x 3,2mm Kontaktabstand des Wechslers ( siehe auch weitere Bilder ) Technische Daten: Spule Einsatzbereich: 16,8...52,1V  ( 24V 28V 36V 48V )  Nennspannung: 24V (2,35kOhm) 120mW Ersetzt unter anderen Typen auch Siemens Schrack TE V23061B....V23061B-1007-A .....V23061-D2007-A..... V23061-D2009-A... Takamisawa JS24NK  u.v.w.m.  Kontakt: 1x Wechsler (1xUM) Kontakte/Pins insgesamt 5-Pins Kontaktbelasbarkeit 8A bei 250V (AC) bzw. 10A 240V (AC) max Schaltspannung: 400V AC Leistung Kontakte max. 2000VA Standardmäßig waschfest / wasserdicht nach RT-III Abmessungen siehe auch weitere Bilder !  Kontaktabstände: Spule: 7,62mm (RM) Kontakte zur Spule: 18,9mm / 22,1mm / 25,3mm Pin-Raster des Wechslers von 22,1mm +3,2 -3,2mm Zeichnung der Pins ist die Draufsicht auf die Pins Abmessungen: B: 29mm H: 12,5mm T:10mm  Folgende Ersatzrelais / Ersatzartikel ist für die V23061-Relais Srie von ehemals SIEMENS, Tyco TE, SCHRACK wie folgt erhältlich :  Bst Nr 47-826-01670 = mit 12V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Bst Nr 47-826-01570 = mit 24V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Zusatzinfo bei der V23061-xxx Relais Serie gabe es auch nur die Relais mit 1x Schliessekontakt Serie ( siehe auch weitere Bilder zur Erklärung ) - dafür muß dann bei den Ersatzrelais vor dem einlöten der Pin-12 mit einen kleinen Seitenschneider abgeknipst werden, und ggf Pin-11 um 2-2,5mm versetzt werden, dann können Sie die Ersatzrelais genau so verwenden wie die alte Serie mi 1x NO Kontakt

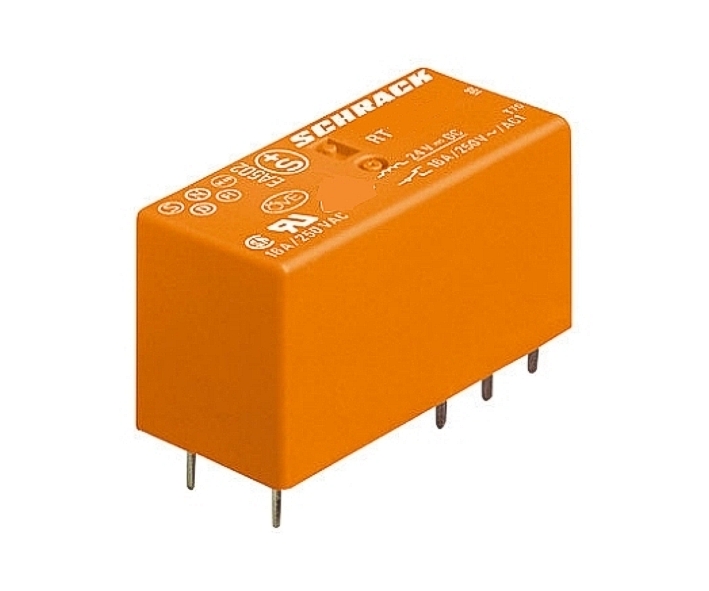

24V Relais mit DC Spule 2xEIN je 8/10A 250V RT-Serie 9-1393243-9  Leistungsrelais bzw. Leiterplattenrelais stehend Spule: 24V DC ( Range: 16,8V... 32V  ) Spule Stromaufnahme ca. 21mA bei 24V Leistung: 400mW Spulenwiderstand: 1,14Kohm = 1140-Ohm +/-10% )  2x EIN = 2x Schliesserkontakte   Kontaktmaterial: AgNi 90/10 gold plated Kontaktbelastbarkeit je Kontakt 8A 250V nach UL 10A  (UL1446) Limiting making capacity, max 4 s, duty factor 10% 15A Kontakt Nennspannung = Einsatz bis 240VAC max switching 400VAC Kontaktbelastbarkeit: 2000VA  Monostabil / waschdichte Ausführung  Isolation: coil-contact circuit = 5000Vrms / open contact circuit = 1000Vrms / adjacent contact circuits = 2500Vrms  Overvoltage category  III  erfüllt Normen: IEC 60335-1 / E214025 / C0786 / RegNr 6106 / RoHS compliant (Directive 2002/95/EC) Abmessungen und Rastermaß siehe auch Zeichnung weitere Bilder Abmessungen: L: 29mm B: 12,7mm Höhe:15,7mm Pins = Kontakte RM: 7,5mm ( Quer ) / Länge 5,04mm

24V Relais mit DC Spule 2xUM je 8/10A 250V RT-Serie 6-1393243-8 Leistungsrelais bzw. Leiterplattenrelais stehend Spule: 24V DC ( Range: 16,8V... 32V  ) Spule Stromaufnahme ca. 21mA bei 24V Leistung: 400mW Spulenwiderstand: 1,14Kohm = 1140-Ohm +/-10% )  2x UM = 2x Wechslerkontakt  Kontaktmaterial: AgNi 90/10 gold plated Kontaktbelastbarkeit je Kontakt 8A 250V nach UL 10A  (UL1446) Limiting making capacity, max 4 s, duty factor 10% 15A Kontakt Nennspannung = Einsatz bis 240VAC max switching 400VAC Kontaktbelastbarkeit: 2000VA  Monostabil / waschdichte Ausführung  Isolation: coil-contact circuit = 5000Vrms / open contact circuit = 1000Vrms / adjacent contact circuits = 2500Vrms  Overvoltage category  III  erfüllt Normen: IEC 60335-1 / E214025 / C0786 / RegNr 6106 / RoHS compliant (Directive 2002/95/EC) Abmessungen und Rastermaß siehe auch Zeichnung weitere Bilder Abmessungen: L: 29mm B: 12,7mm Höhe:16mm Pins = Kontakte RM: 7,5mm ( Quer ) / Länge 5,04mm

F4011 Kartenrelais, Platinenrelais, Printrelais für Platinen in liegender Ausführung .. Pinlayout siehe weitere Bilder Ersetzt sehr viele liegende 24V Relais-Typen zum Beispiel Wallek Feme Eichhoff und andere. Einsatz zum Beispiel auch bei Liebherr, Buderus Steuerungen usw. Liegendes Leiterplattenrelais Technische Daten: monostabil Spule: 24Volt DC  480mW ca. 20mA ( Range 16V...28V )  Schaltkontakt = 1x Wechsler ( 1x UM Kontakt) Kontaktbelastbarkeit: typisch 250V / 10A  24Vdc (1,2 Kohm +-180R) ca. 20mA ( Range 16V...28V ) Schaltkontakt = 1x Wechsler (1x UM Kontakt)  Kontaktbelastbkeit: Nennschaltstrom: 10A 250VAC   Gehäuseabmessungen: B: 28,5mm T: 26,3mm H:12,7mm Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 undEN 60335 6kV (1,2/50 μs), 8 mm Luft- und Kriechstrecke Umgebungstemperatur bis + 70 °CPinlayout siehe auch weitere Bilder !

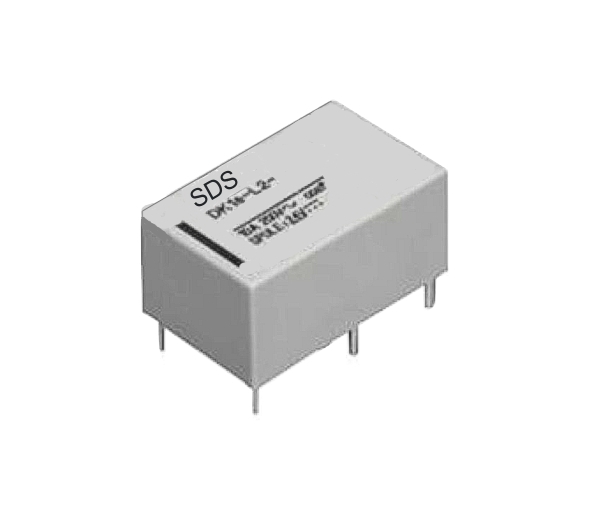

5Volt Relais Platinenrelais Sehr kleines Miniaturrelais (Printrelais) 5Volt Relais für die Platine ( 3,8...7,5V DC )  Spule = 125-Ohm  40mA an 5V 200mW  SDS DK1a-L monostabiles Miniaturlastrelais für Leiterplatteneinsatz  Rastermaß 10,16mm  7,62mm  Schutzart IP67 Waschdicht  4 Pins bzw. Kontakte ( siehe auch Zeichnung weitere Bilder )  Kontakt = 1x Schliesser (EIN-AUS) Kontakt Belastbarkeit: bis max: 10A 2500VA oder 300W max Schaltspannung Kontakt 250VAC  Abmessungen: B:20mm T:12,5mm H:10mm ( siehe auch weitere Bilder )  Bei Verwendung als 5Volt Hutschienenrelais empfehlen wir folgende optionale Komponenten  47-826-00740 = 5Volt Mini-Relais ( 1 Stück )  39-796-00010 = 3polige Printklemmen ( 2 Stück )  44-815-00006 = Lochrasterplatine Universal ( 1 Stück )  52-625-02200 = Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

5Volt Relais mit Wechslerkontakt für die Leiterplattenmontage  Eines der am meisten eingesetzten 5V Platinenrelais ( Range 3,7V...6,5Volt DC ) Typischer Einsatz in Elektrische Baugruppen, Jalosien-, Rolläden und Fensterläden-Antriebe, Kühlschränke, Waschmaschinen, HiFi-Anlagen, Whirlpools und Dampfbäder, Brenner-, Kessel- und Ofensteuerungen, Bausätze und div. nicht genannte Baugruppen. Universell verwendbar !  Technische Daten:  Spule Nennspannung 5Volt DC typisch ( Range 3,7V...4V...4,5V...5V...6V...6,5Volt DC Peak 8V )  Spule 70-Ohm Stromaufnahme bei 5V =72mA  Ansprech-/Rückfallzeit 10/5ms  Kontakte: 1xUM = 1x Wechslerkontakt ( 1x Öffner / 1x Schliesser )  Kontaktbelastbarkeit: bis 10A 250Vac Prüfspannung: 2500 VAC  Schaltleistung: 2500 VA  Temperatur-Einsatzbereich -40...+85°C  Relaisschutzart RT III Vibrationsfestigkeit (5…55)Hz: Schließer/Öffner  14/8 G Reacgh / RoHS konform Ja  Abmesungen siehe auch weitere Bilder !  Abmessungen: L:21,5mm x H:17,5mm B:15,5mm Zusatztipp ! mittels optionaler Lochrasterplatine und Printklemmen dann auch als Relais mit Schraubklemmen verwendbar ( Ideal für Elektriker )  Fals benötigt siehe unten im Zubehör-Register !  Bst Nr 44-815-00006 = Platine Lochraster Punkte  75x100mm 1S Hartp. RM2.54 Bst Nr 39-796-00008 = Printklemme 2-pol (stehend) GRAU  Bst Nr 39-796-00010 = Printklemme 3-pol (stehend) GRAU
