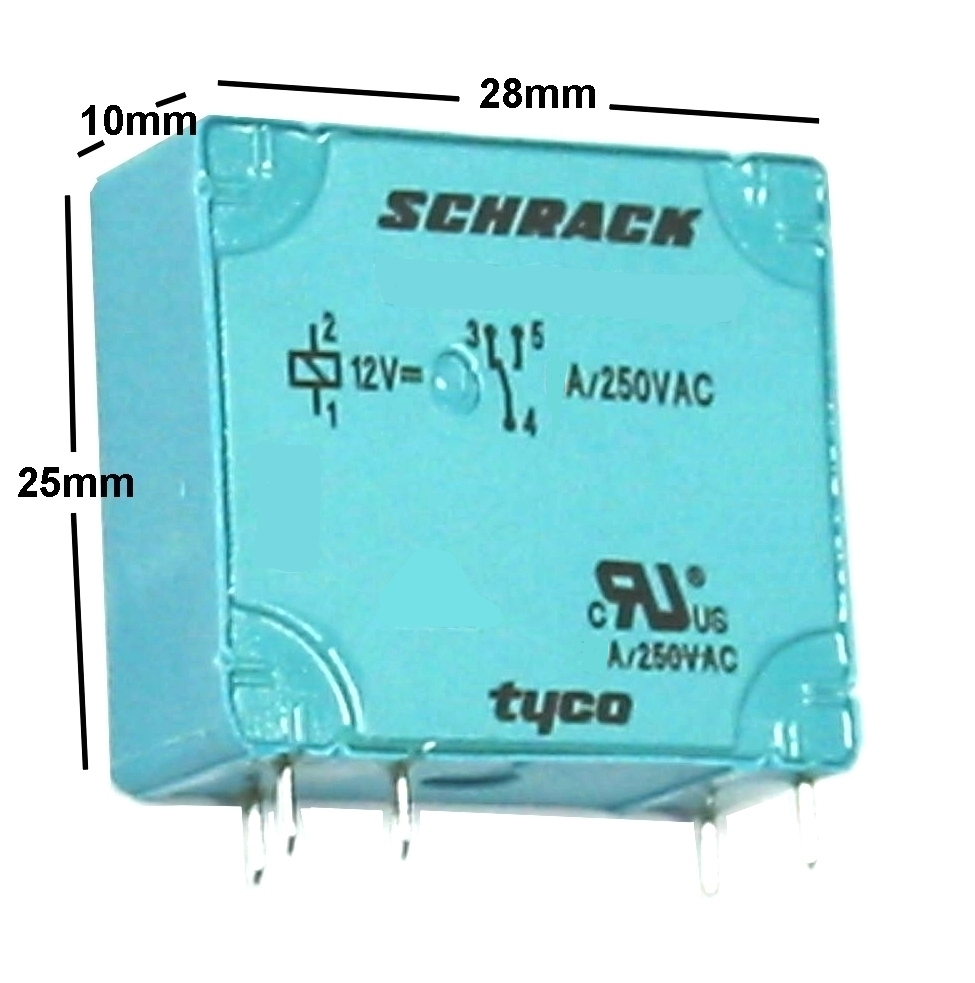

12V Relais 12V DC Spule 1xUM SPDT 1xWechsler bis 5A 250Vac V23057-Bxxx
22,95 €
Versandfertig in 3 Tagen, Lieferzeit 2-5 Tage
Produktinformationen "12V Relais 12V DC Spule 1xUM SPDT 1xWechsler bis 5A 250Vac V23057-Bxxx"
12V Relais ersetzt KR510012 / V23057-B0002-A101 / V23027X / RP10012S und viele weitere mehr.
**** Ersatzartikel wenn eilig auch = Art-Nr 47-826-02308 **** siehe unten unter Ähnliche Artikel *****
- Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus etc.
- Ersetzt Wallek / RP10012S / KR510012 / V23057-B0002-A101 / V23027X und viele weitere mehr.
- Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art
- Waschdichtes Printrelais ( Leiterplattenrelais )
- Spule: 12V (DC) mit 330-Ohm
- Spulenbereich: 8-16V
- Coil-Power: 450-500mW
- Dielectric strength coil-contact circuit 4000V rms
- Dielectric strength open contact circuit 1000V rms
- Leistungsrelais mit 1xWechsler Kontakt (UM)
- Kontakt Material AgNi0,15
- Kontakt-Belastbarkeit: 5A 250V (AC) 1250VA
- Contact-Ratings nach IEC61810 = 5A 250VAC / nach UL508 = 8A 250VAC
- Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen )
- Kontakt Öffner : 4 auf 3 ( Ruhezustand geschlossen )
- Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder )
- Temperatur Einsatzbereich: -40...+70°C

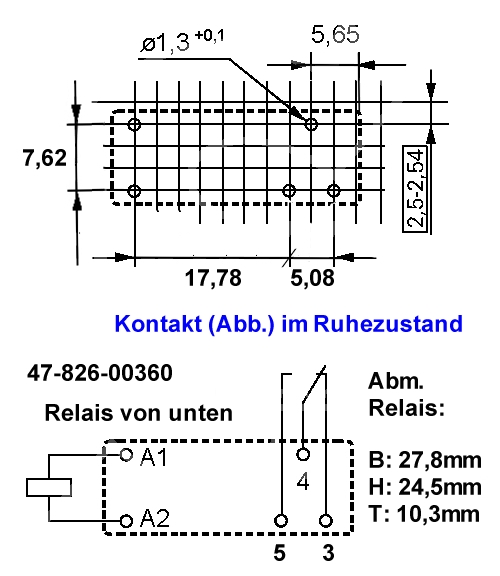

- Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung )

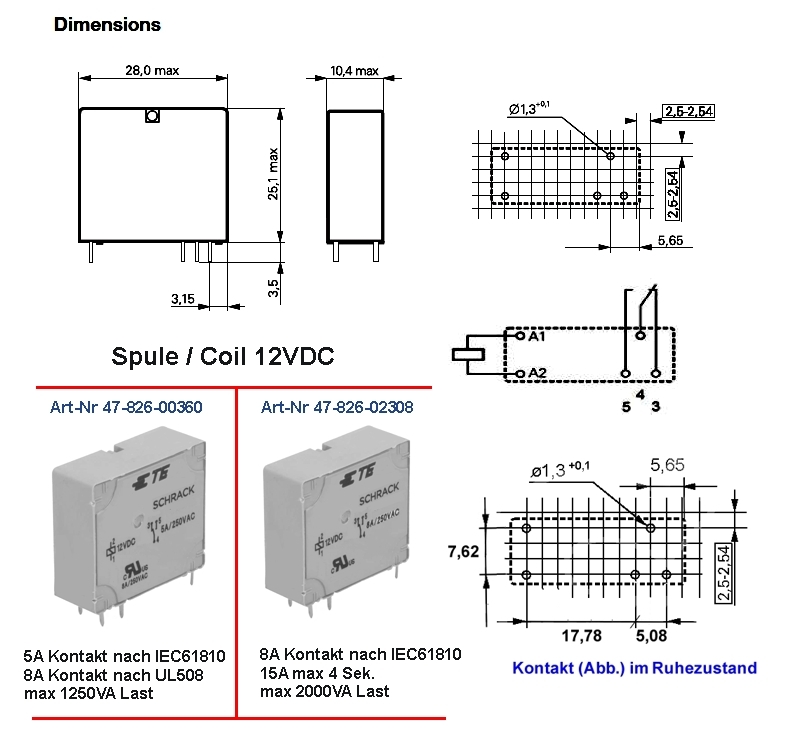

- Zeichnung Pinlayout siehe weitere Bilder !
- Abmessungen: B:27,8mm H:24.5mm T:10.5mm

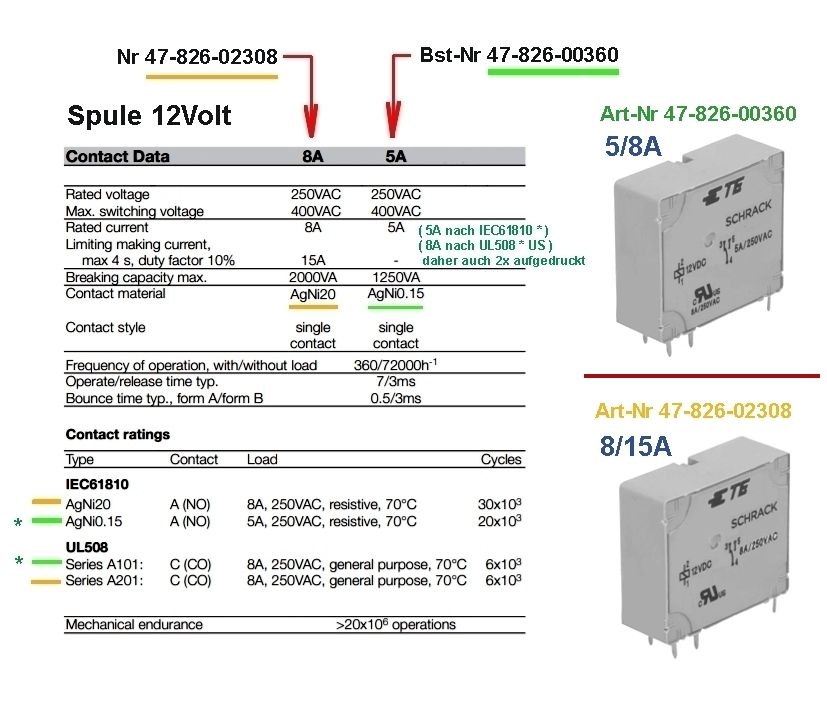

Dieses Profi-Relais-Serie ist erhältlich wie folgt :
- Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC ( nicht mehr lieferbar )
- Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC
- Alternativ
- Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC
- Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC
Zusatzinformation :
Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000 =
Nr 47-826-04510 ( Nr unter Suche eingeben ) oder unten Register ( ähnliche Atikel )
