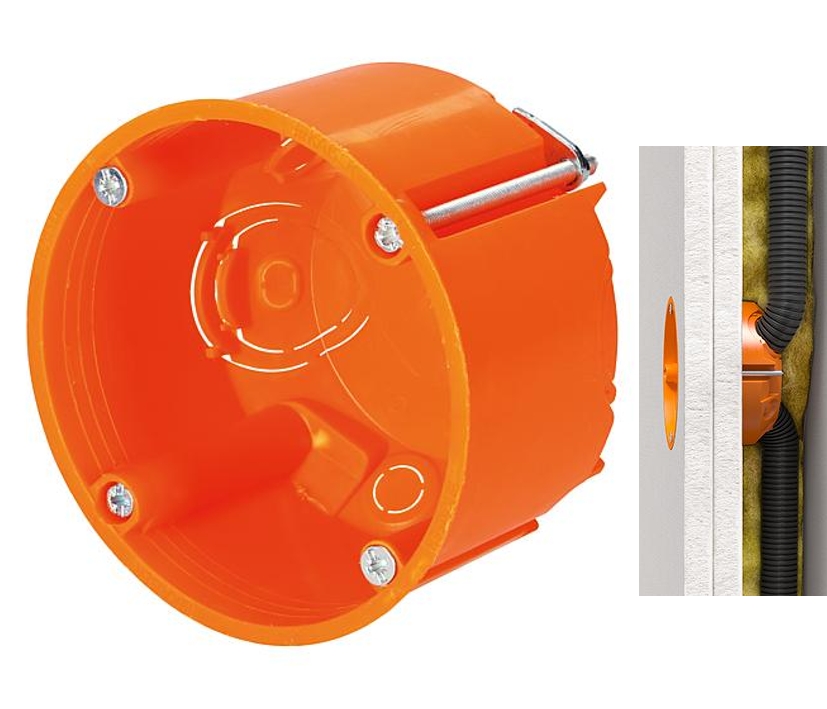

68mm Hohlwand Gerätedose Orange mit Geräteschraube Schalterdose Gerätedose   Hohlwandschalterdose mit Einbau-Durchmesser 68mm Montageart Hohlwand für Plattenstärke 7-40mm Hohlwand Gerätedose, Orange, mit Geräteschrauben Fräsloch DM 68mm Anzahl der möglichen Einführungen 8 mit Halterand und eingesetzten Schrauben Ausbrechöffnungen für NYM- und Kleinspannungsleitungen sowie DIN- und EN-Rohre, Feuerbeständigkeit 850°C  Verarbeitungshinweise / Normen  nach DIN EN 60670 Norm-Kombinationsabstand 71 mm vollisolierte Durchverdrahtung bei Kombinationen von Gerätedosen und Geräte-Verbindungsdosen mit Verbindungsstutzen mit Halterand Ausbrechöffnungen für NYM-Leitungen, Kleinspannungs-Leitungen und DIN EN Rohre integrierte Leitungsrückhaltung der NYM-Leitungen nach DIN 60670/DIN 49073, Selbsthemmung der Rohre auch als Verbindungsdose nach DIN EN 60670 verwendbar  Abmessungen und weitere Technische Daten :  Durchmesser mit Stülprand : 70mm Einbau-Durchmesser bzw. Fräsloch DM 68mm Innendurchmesser : 65mm Bautiefe Gesamt 47mm Montageart Hohlwand Form rund, - Ausführung Einzel Gehäusedurchführung durch Ausbrechöffnung Für Rohrdurchmesser 25mm Einführung von hinten max Anzahl der Einführungen 8 Werkstoff Kunststoff Farbe orange Schutzart (IP) IP3X

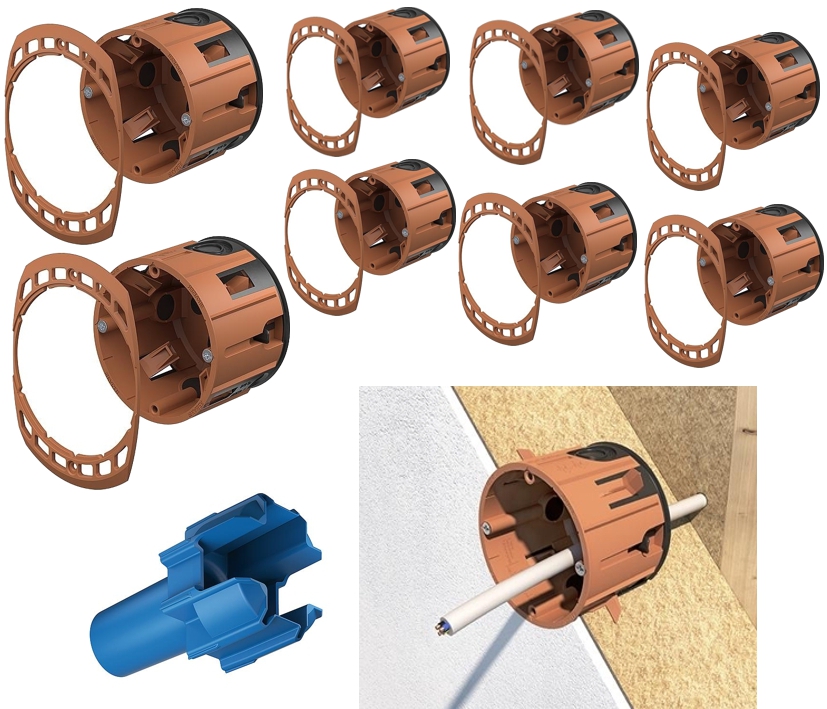

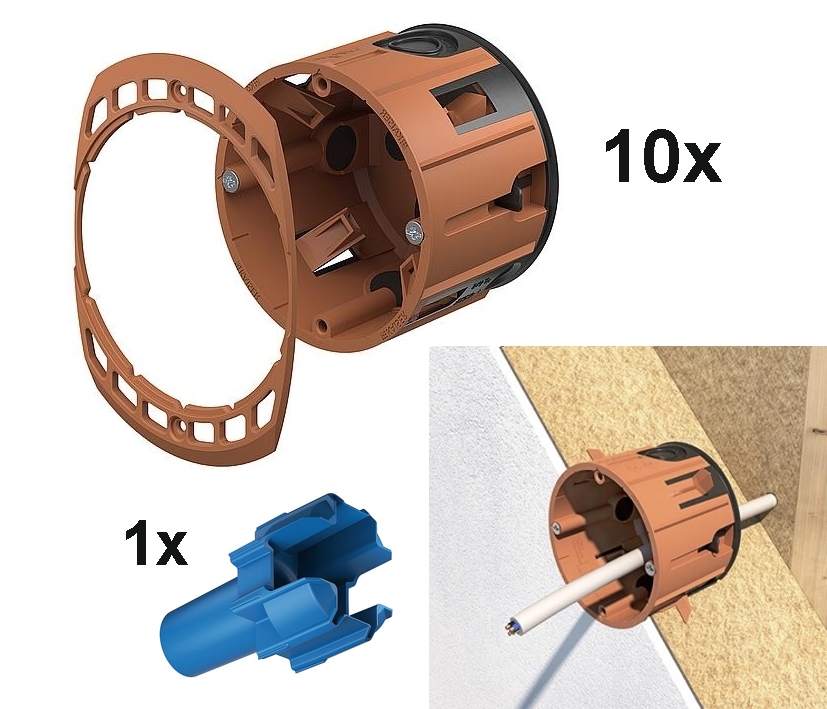

Schalterdose bzw. Gerätedose für isolierte Dämmplatten und bereits verputzten Wärmedämmverbund-Systemen Die Gerätedose ist die Lösung für die Elektro-Installation in Holzfaserplatten, Dämmplatten usw. Speziell ausgelegt für die Anwendung in festen Wärmedämm- und Putzträgerplatten sorgen 4 Schwenkschneiden für eine sichere Verankerung – auch nachträglich montierbar ! Die elastische Dichtungsmembran der ECON-Technik garantiert Luftdichtheit und ermöglicht das werkzeuglose Einführen von Rohren oder Leitungen. Gerätedose auch zum nachträglichen Einsatz in gedämmten und bereits verputzten Wärmedämmverbund-Systemen. z.b. druckfeste Holzfaser-Dämmplatten. Somit lassen sich Schalter, Steckdosen, Sprechanlagen und vieles mehr dauerhaft sicher und wärmebrückenfrei installieren. Siehe auch weitere Bilder !  Technische Daten : Schutzgrad IPX2 Luftdichte Schalterdose bzw. Verbindungsdose mit Einbau-DM 68mm Fräsloch DM 68mm Durchmesser oben mit Stülprand = 71mm Tiefe 55mm mit 2 Geräteschrauben inklusive befestigbarem Montagerahmen umlaufende Dichtlippe auf der Rückseite Luftdichte und wärmebrückenfreie Elektro-Installation gemäß DIN 18015-5 für Dämmstärken ab 60mm 4 Schwenkschneiden für die sichere mechanische Verankerung, einfach von innen durchdrücken Fertig ! 4 werkzeuglose Leitungseinführungen bis DM Ø 11,5mm und Rohre M20  halogenfrei,  inklusive 1-Stück KAISER Setzwerkzeug ECON® Iso+ 1090-22  Zusatzinfo erhältlich wie folgt :  Art-Nr 42-705-00300 = Schalterdose für die Elektro-Installation in Holzfaserplatten, Dämmplatten usw. Art-Nr 42-705-00320 = Schalterdose für die Elektro-Installation in Styropor isolierte Wände

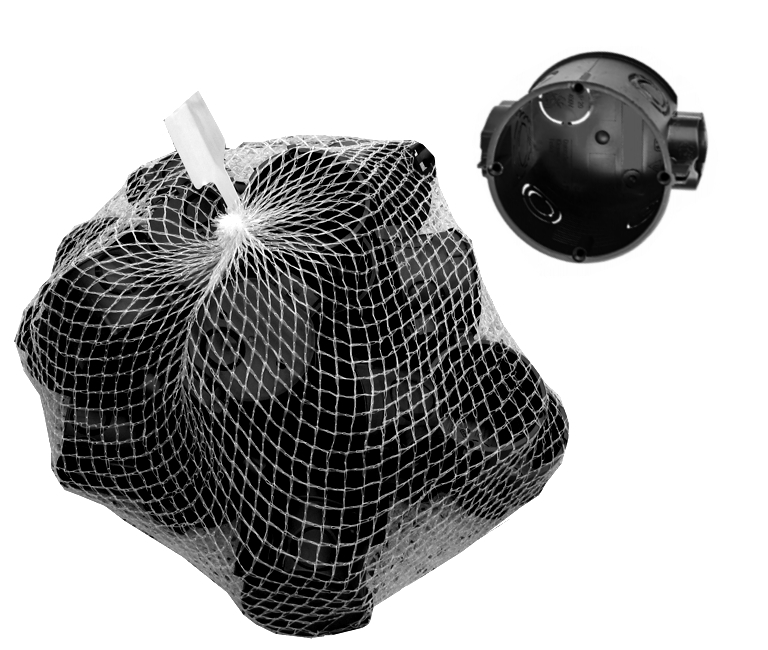

Schalterdose Gerätedose 60x41mm  25-Stück Packung  Unterputz Schalterdosen mit beidseitig Stutzen  Schalterdose Gerätedose zusammensteckbar für Steckdosen Lichtschalter usw. mit ausbrechbaren Öffnungen für Leitungen und Rohre bis 20mm Durchmesser verdrehungssicher durch vollisolierten Tunnelstutzen mit Rast-Kupplung Schalterdose schwarz mit 4 Ausbrechöffnungen für übliche Leerrohre mit 20mm Durchmesser 1 Ausbrechöffnung rückseitig für Rohre DN20  Glühdrahtprüfung 650°C mit 4 Schraublöchern, Durchmesser 60mm Tiefe 41mm Liefermenge: 25-Stück im Netz Passendes Zubehör wie Wago Klemmen etc. siehe im Zubehör-Register ( unten )

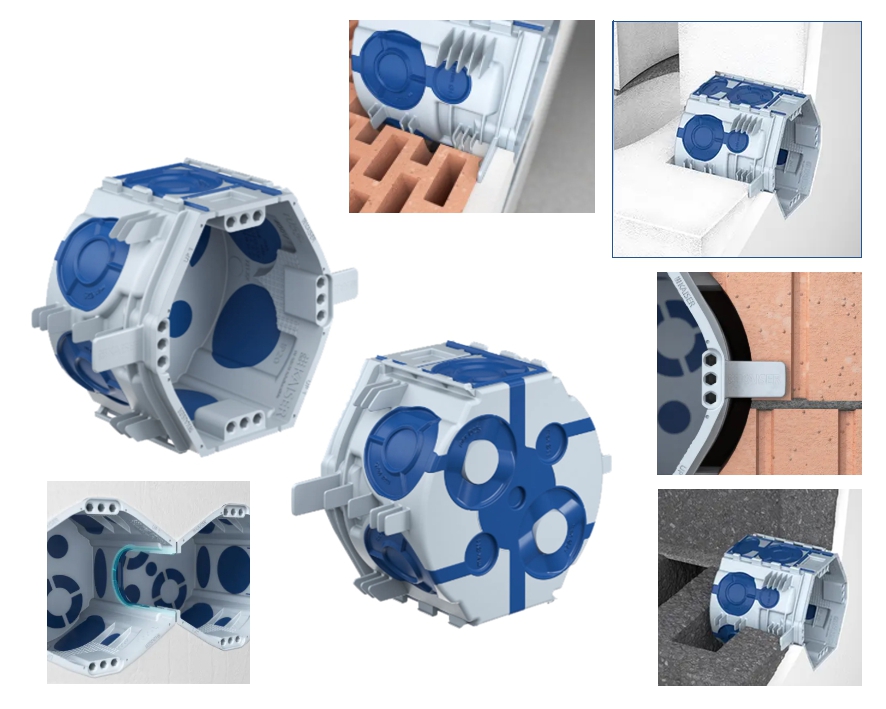

Universal Gerätedose luftdicht mit Schnellfixierung für die Montage ohne Gips. Ideal für Wände aus Leichtbeton, Porenbeton, Kalksandstein, Hochlochziegel mit und ohne Füllung, Vollziegel usw. siehe auch weitere Bilder ! Schnellmontage in allen Wandaufbauten (Klemmrippen an der Dose, keine Montage von Zubehör, Verwendung von PU-Schaum ist möglich. Stabile und seitenneutrale Kombination Offene und vielfältige Durchverdrahtung Bodennahe vollisolierte Durchverdrahtung bei tiefen Dosen Die sichere Kombination mit der seitenneutralen KAISER-Kombination : Die Dosen aneinandersetzen – egal wie herum – und zusammendrücken. Fertig ist die stabile Kombination im 71mm Normabstand. + Bodennahe Einführungen + Dreifache Rohrzuführung 25 mm aus einer Richtung an Geräte- und Geräte-Verbindungsdosen + ECON-Multi-Leitungs-Rohreinführungen + 4-dreifach Schraubdome / Spreizkrallenfelder für sicheren Halt + Einführungen im Dosenboden Stufenloser Putzausgleich fals benötigt ( Zubehör) + Das Produkt ist schadstoffgeprüft und kann mit dem SHI-Produktpass in nachhaltige Bauvorhaben integriert werden + Befestigung der Geräte schrauben oder spreizen + Tiefenanschlag, 4x3 Schraubdomen, 2 Spreizkrallenfelder + 2 werkzeuglosen Leitungs- und Rohreinführungen im Kombinationsbereich bis M25 + 4 werkzeuglosen Leitungs- und Rohreinführungen bis M25 am Dosenumfang + 2 werkzeuglosen Leitungseinführungen bis Ø 11mm im Dosenboden+  2 werkzeuglosen Rohreinführungen bis M25 im Dosenboden + Halogenfrei, Feuerbeständigkeit 650°C mit 4 SchraublöchernAbmessungen : Korpus only : Steg-zu-Steg ( Oben-Unten ) : 70mm /  67,5mm ( Links-Rechts ) / Quer mit Frontflügel : 99mm Einbauöffnung ( Wand/Decke ) Ø ideal 82mm ggf. auch geringer Bautife : Innentiefe : 46mm / Außen = Gesamttiefe: 48mm Fronstutzen ab aufliegenden Frontflügeln : 7,0mm ( praktisch min Putzdicke für Frontbündigkeit ) Lieferumfang : 1-Beutel mit 25-Stück Schalterdosen UP1 ECON FIX Erhältliches Zubehör fals benötigt : 1155-65 = Putzausgleichsrahmen einstellbar 10-35mm 1181-65 = Aufsetztdeckel Signaldeckel zum frontseitigen zuputzen 1155-95= Pistolenschaum
