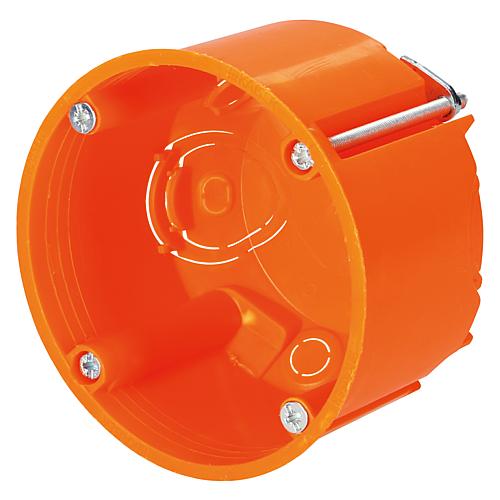

Schalterdose 68mm Hohlwanddose Gerätedose Orange
0,80 €
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "Schalterdose 68mm Hohlwanddose Gerätedose Orange"
68mm Hohlwand Gerätedose Orange mit Geräteschraube Schalterdose Gerätedose
- Hohlwandschalterdose mit Einbau-Durchmesser 68mm

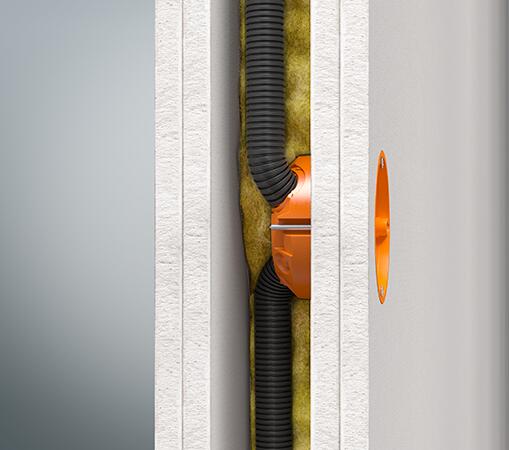

- Montageart Hohlwand für Plattenstärke 7-40mm
- Hohlwand Gerätedose, Orange, mit Geräteschrauben
- Fräsloch DM 68mm

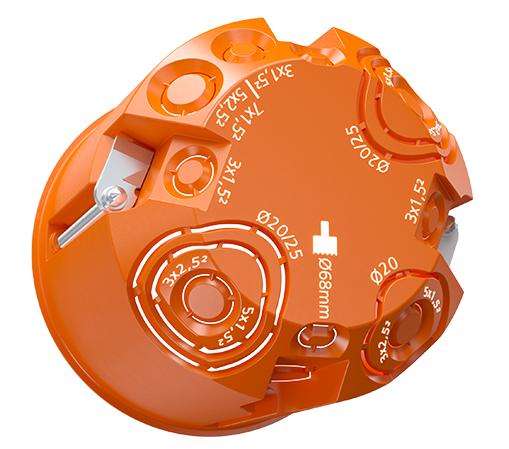

- Anzahl der möglichen Einführungen 8

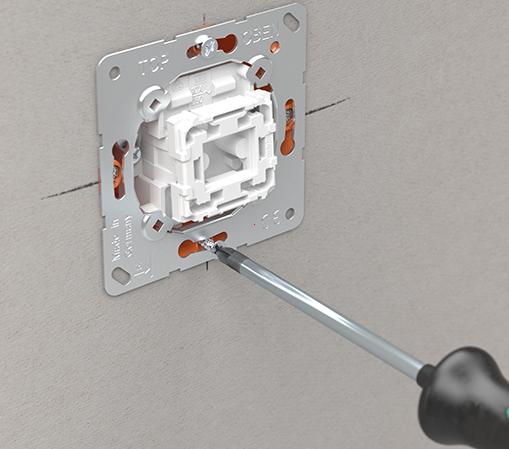

- mit Halterand und eingesetzten Schrauben

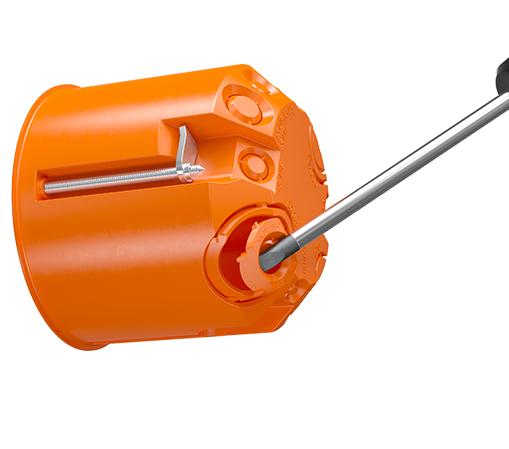

- Ausbrechöffnungen für NYM- und Kleinspannungsleitungen sowie DIN- und EN-Rohre,
- Feuerbeständigkeit 850°C
- Verarbeitungshinweise / Normen
- nach DIN EN 60670
- Norm-Kombinationsabstand 71 mm

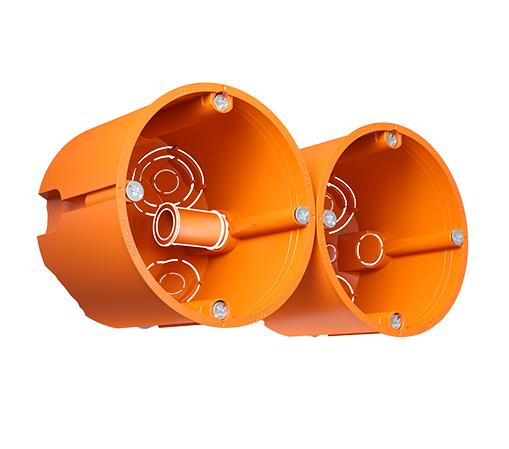

- vollisolierte Durchverdrahtung bei Kombinationen von Gerätedosen und Geräte-Verbindungsdosen mit Verbindungsstutzen
- mit Halterand

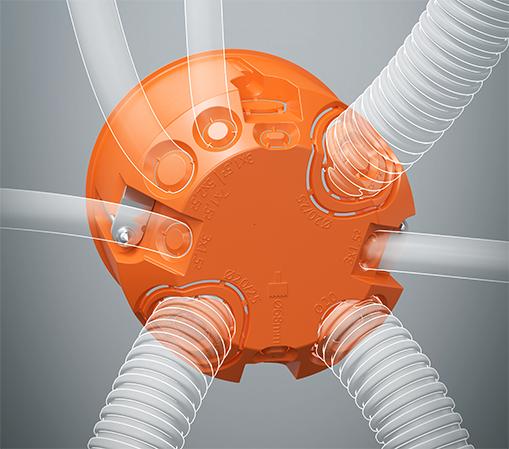

- Ausbrechöffnungen für NYM-Leitungen, Kleinspannungs-Leitungen und DIN EN Rohre
- integrierte Leitungsrückhaltung der NYM-Leitungen nach DIN 60670/DIN 49073, Selbsthemmung der Rohre
- auch als Verbindungsdose nach DIN EN 60670 verwendbar
Abmessungen und weitere Technische Daten :
- Durchmesser mit Stülprand : 70mm
- Einbau-Durchmesser bzw. Fräsloch DM 68mm
- Innendurchmesser : 65mm
- Bautiefe Gesamt 47mm
- Montageart Hohlwand
- Form rund, - Ausführung Einzel
- Gehäusedurchführung durch Ausbrechöffnung
- Für Rohrdurchmesser 25mm
- Einführung von hinten
- max Anzahl der Einführungen 8
- Werkstoff Kunststoff
- Farbe orange
- Schutzart (IP) IP3X
Anmelden
Ähnliche Produkte
Schalterdose Gerätedose 60x41mm 25-Stück Packung Unterputz Schalterdosen mit beidseitig Stutzen Schalterdose Gerätedose zusammensteckbar für Steckdosen Lichtschalter usw. mit ausbrechbaren Öffnungen für Leitungen und Rohre bis 20mm Durchmesser verdrehungssicher durch vollisolierten Tunnelstutzen mit Rast-Kupplung Schalterdose schwarz mit 4 Ausbrechöffnungen für übliche Leerrohre mit 20mm Durchmesser 1 Ausbrechöffnung rückseitig für Rohre DN20 Glühdrahtprüfung 650°C mit 4 Schraublöchern, Durchmesser 60mm Tiefe 41mm Liefermenge: 25-Stück im Netz Passendes Zubehör wie Wago Klemmen etc. siehe im Zubehör-Register ( unten )
Inhalt: 25 Stück (0,16 € / 1 Stück)

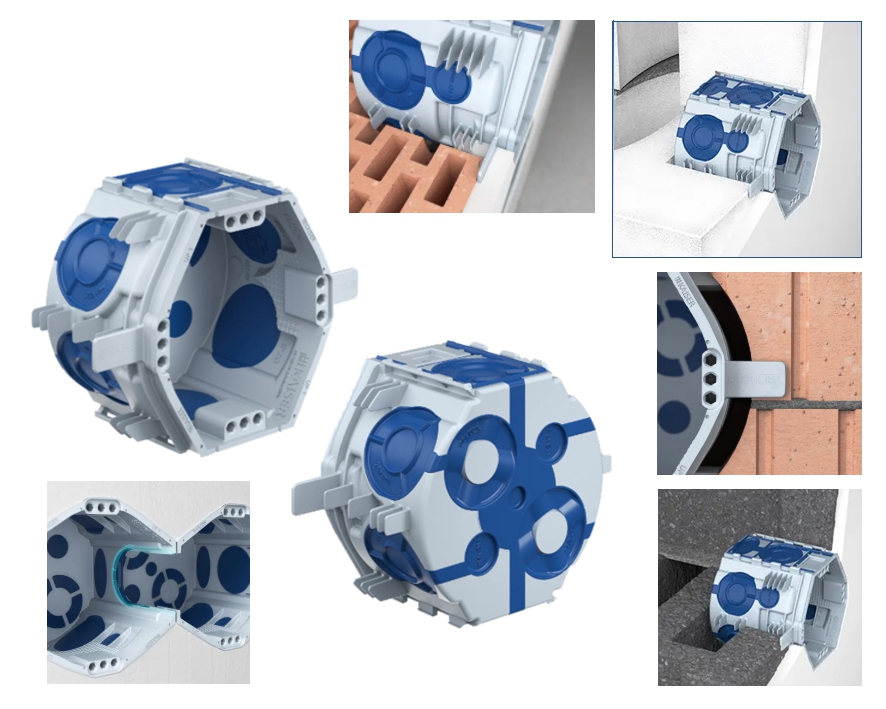

Universal Gerätedose luftdicht mit Schnellfixierung für die Montage ohne Gips. Ideal für Wände aus Leichtbeton, Porenbeton, Kalksandstein, Hochlochziegel mit und ohne Füllung, Vollziegel usw. siehe auch weitere Bilder ! Schnellmontage in allen Wandaufbauten (Klemmrippen an der Dose, keine Montage von Zubehör, Verwendung von PU-Schaum ist möglich. Stabile und seitenneutrale Kombination Offene und vielfältige Durchverdrahtung Bodennahe vollisolierte Durchverdrahtung bei tiefen Dosen Die sichere Kombination mit der seitenneutralen KAISER-Kombination : Die Dosen aneinandersetzen – egal wie herum – und zusammendrücken. Fertig ist die stabile Kombination im 71mm Normabstand. + Bodennahe Einführungen + Dreifache Rohrzuführung 25 mm aus einer Richtung an Geräte- und Geräte-Verbindungsdosen + ECON-Multi-Leitungs-Rohreinführungen + 4-dreifach Schraubdome / Spreizkrallenfelder für sicheren Halt + Einführungen im Dosenboden Stufenloser Putzausgleich fals benötigt ( Zubehör) + Das Produkt ist schadstoffgeprüft und kann mit dem SHI-Produktpass in nachhaltige Bauvorhaben integriert werden + Befestigung der Geräte schrauben oder spreizen + Tiefenanschlag, 4x3 Schraubdomen, 2 Spreizkrallenfelder + 2 werkzeuglosen Leitungs- und Rohreinführungen im Kombinationsbereich bis M25 + 4 werkzeuglosen Leitungs- und Rohreinführungen bis M25 am Dosenumfang + 2 werkzeuglosen Leitungseinführungen bis Ø 11mm im Dosenboden+ 2 werkzeuglosen Rohreinführungen bis M25 im Dosenboden + Halogenfrei, Feuerbeständigkeit 650°C mit 4 SchraublöchernAbmessungen : Korpus only : Steg-zu-Steg ( Oben-Unten ) : 70mm / 67,5mm ( Links-Rechts ) / Quer mit Frontflügel : 99mm Einbauöffnung ( Wand/Decke ) Ø ideal 82mm ggf. auch geringer Bautife : Innentiefe : 46mm / Außen = Gesamttiefe: 48mm Fronstutzen ab aufliegenden Frontflügeln : 7,0mm ( praktisch min Putzdicke für Frontbündigkeit ) Lieferumfang : 1-Beutel mit 25-Stück Schalterdosen UP1 ECON FIX Erhältliches Zubehör fals benötigt : 1155-65 = Putzausgleichsrahmen einstellbar 10-35mm 1181-65 = Aufsetztdeckel Signaldeckel zum frontseitigen zuputzen 1155-95= Pistolenschaum
