Schalterdose für isolierte Dämmplatten - 10er Pack - Gerätedose DM 71mm Tiefe 55mm
| Anzahl | Stückpreis | Grundpreis |
|---|---|---|
| Bis 1 |
149,00 €
179,00 €
(16.76% gespart)
|
14,90 € / 1 Stück |
| Bis 3 |
145,00 €
179,00 €
(18.99% gespart)
|
14,50 € / 1 Stück |
| Bis 7 |
141,00 €
179,00 €
(21.23% gespart)
|
14,10 € / 1 Stück |
| Bis 15 |
137,00 €
179,00 €
(23.46% gespart)
|
13,70 € / 1 Stück |
| Ab 16 |
124,00 €
179,00 €
(30.73% gespart)
|
12,40 € / 1 Stück |
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Schalterdose für isolierte Dämmplatten - 10er Pack - Gerätedose DM 71mm Tiefe 55mm"
Schalterdose bzw. Gerätedose für isolierte Dämmplatten und bereits verputzten Wärmedämmverbund-Systemen

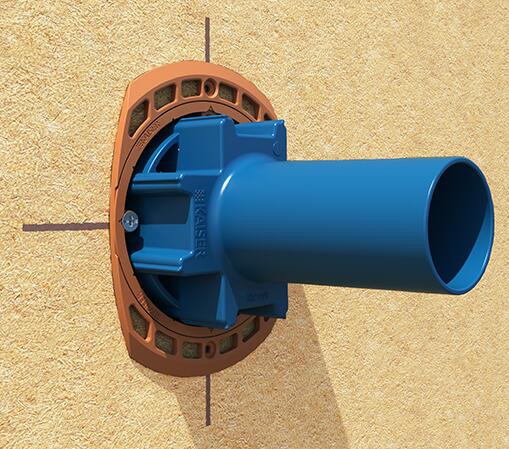

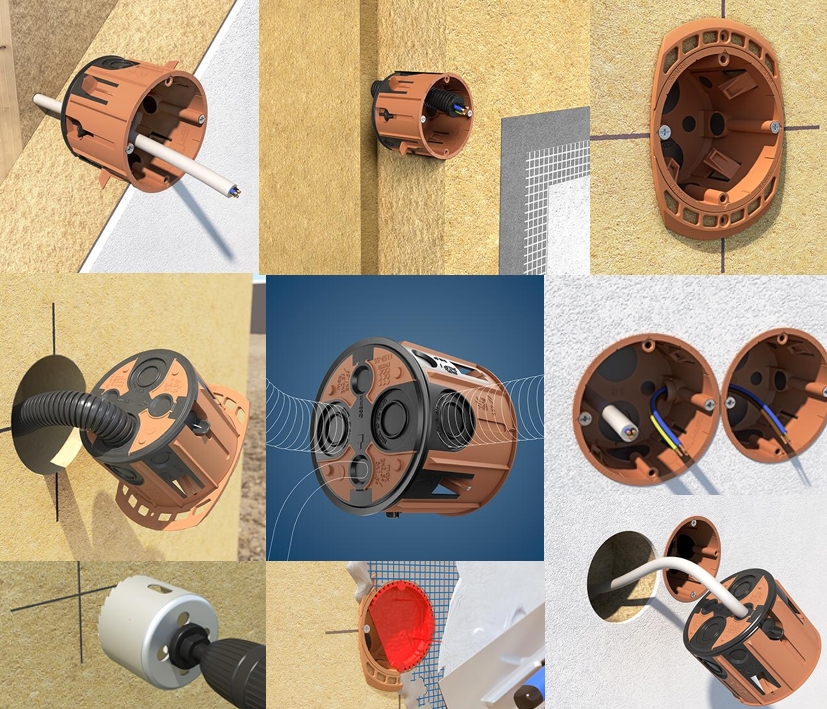

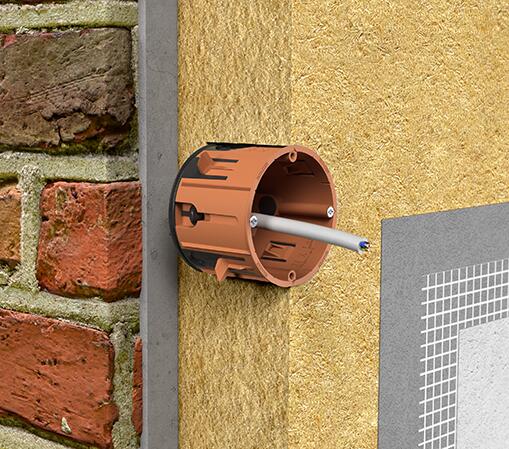

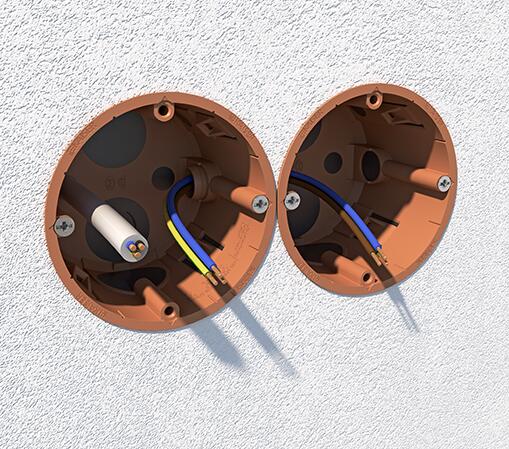

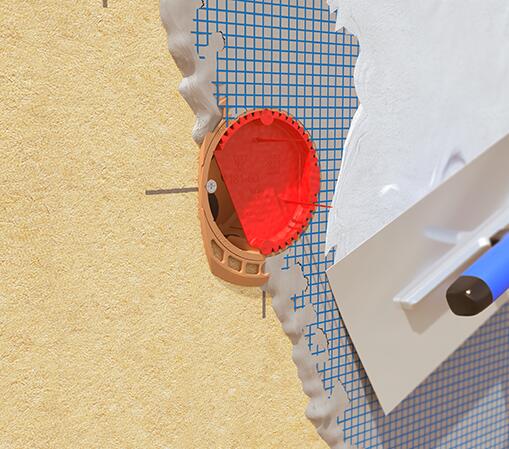

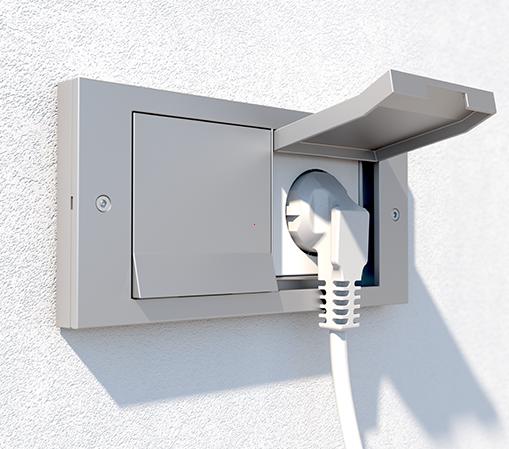

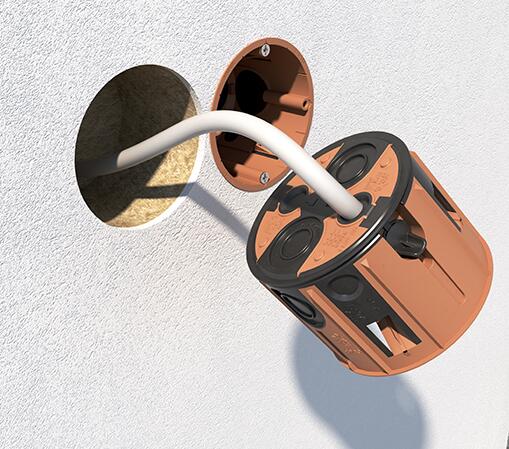

Die Gerätedose ist die Lösung für die Elektro-Installation in Holzfaserplatten, Dämmplatten usw. Speziell ausgelegt für die Anwendung in festen Wärmedämm- und Putzträgerplatten sorgen 4 Schwenkschneiden für eine sichere Verankerung – auch nachträglich montierbar ! Die elastische Dichtungsmembran der ECON-Technik garantiert Luftdichtheit und ermöglicht das werkzeuglose Einführen von Rohren oder Leitungen. Gerätedose auch zum nachträglichen Einsatz in gedämmten und bereits verputzten Wärmedämmverbund-Systemen. z.b. druckfeste Holzfaser-Dämmplatten. Somit lassen sich Schalter, Steckdosen, Sprechanlagen und vieles mehr dauerhaft sicher und wärmebrückenfrei installieren. Siehe auch weitere Bilder !
Technische Daten :
- Schutzgrad IPX2
- Luftdichte Schalterdose bzw. Verbindungsdose mit Einbau-DM 68mm

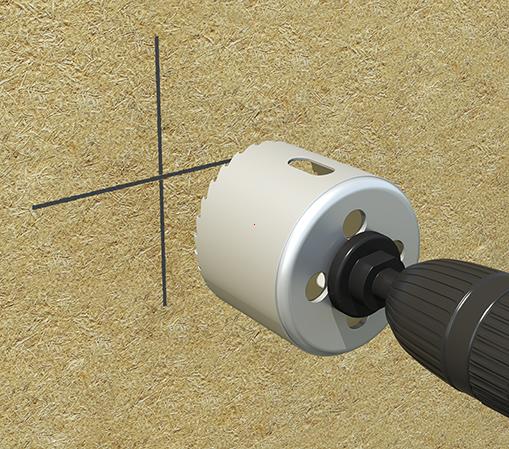

- Fräsloch DM 68mm
- Durchmesser oben mit Stülprand = 71mm
- Tiefe 55mm mit 2 Geräteschrauben

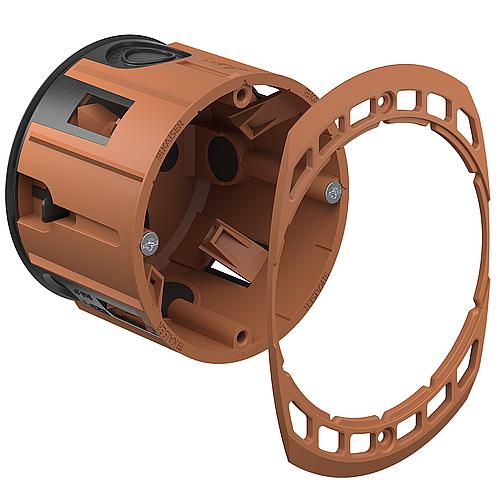

- inklusive befestigbarem Montagerahmen
- umlaufende Dichtlippe auf der Rückseite
- Luftdichte und wärmebrückenfreie Elektro-Installation gemäß DIN 18015-5 für Dämmstärken ab 60mm
- 4 Schwenkschneiden für die sichere mechanische Verankerung, einfach von innen durchdrücken Fertig !

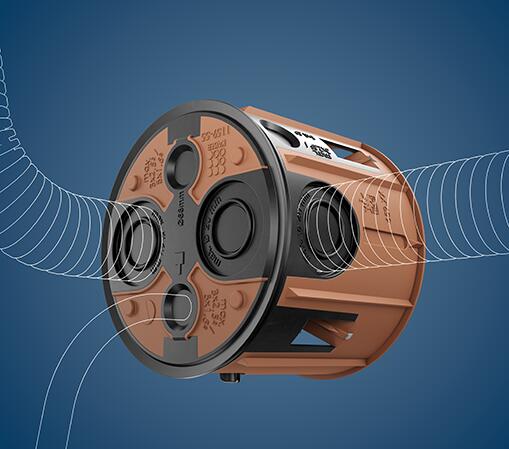

- 4 werkzeuglose Leitungseinführungen bis DM Ø 11,5mm und Rohre M20
- halogenfrei,
- inklusive 1-Stück KAISER Setzwerkzeug ECON® Iso+ 1090-22
Zusatzinfo erhältlich wie folgt :
- Art-Nr 42-705-00300 = Schalterdose für die Elektro-Installation in Holzfaserplatten, Dämmplatten usw.
- Art-Nr 42-705-00320 = Schalterdose für die Elektro-Installation in Styropor isolierte Wände
