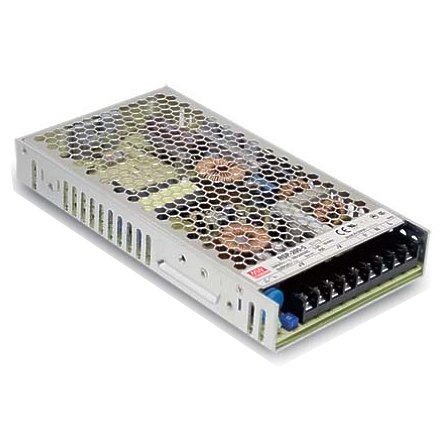

6V 7V 8V 9V Netzteil 200W Leistung geschlossene Bauform (Case) mit Schraubanschlüssen Geschlossene Bauform (Lochblechgehäuse) Geschützt gegen Kurzschluss, Überlast, Überspannung Überlastschutz durch Abschalten und Re-Power-On Variabel einstellbar durch integriertes Potentiometer Technische Daten: Betriebsspannung: 220-240V typisch Autom. Eingangsbereich: 88....264Vac (47-63Hz) oder 124V....370Vdc Leistung: 200 Watt Ausgangsspannnung: 7,5 Volt Gleichspannung stabilisiert Spannungsjustierung: 6...9 Volt ( Poti ) Ausgangsstrom 0 bis max. 26,7A bei 7,5 Volt Geringe Restwelligkeit nur 150mV Wirkungsgrad 89% Kurzschlußfest Überlastschutz 105-135% Soft-Start mit aktiver Strombegrenzung Softstart = aktive Einschaltstrombegrenzung bereits integriert ( active inrush current limiting ) siehe auch weitere Bilder Blockschaltbild eingebauter PFC-Schaltkreis Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Überspannungs-Ausgangsschutz: 9,4..10,9V Setuptime: 1500ms / RiseTime: 50ms Hold Up Time: 8ms Temp.Einsatzbereich: -30°...+70°C / Abmessungn: L:215mm B:115mm H:30mm Am Boden und seitlich befinden sich 4x M4 Gewindebuchse Seitlich befinden sich 2M4 Gewindebuchsen Für auf die Befestigung bzw. Aufnahme von Hutschienenclips Schraubklemmen: Eingang: L + N + PE Ausgang: 3x Minus ( - ) Ausgang 3x Plus ( + ) Gewicht: 0,72kg passendes Zubehör wie Schienen, Halter oder IP65 Schutzgehäuse bzw. Einbaugehäuse = Bst.Nr.: 52-625-00870siehe Zubehör Register
