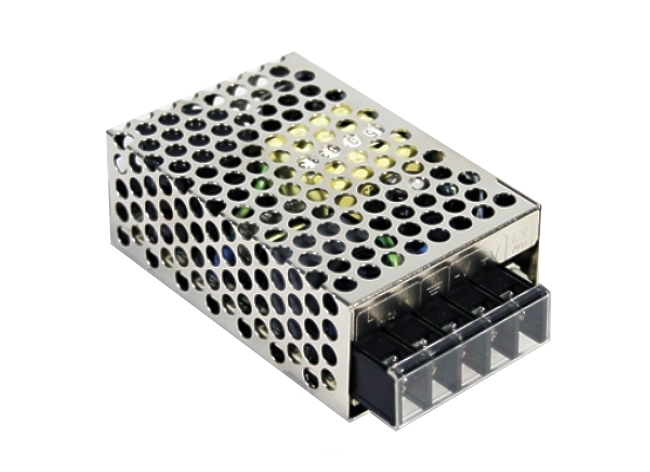

15V 1,7A Netzteil SNT Schaltnetzteil universell verwendbar   Eingang 230V AC typisch Eingangsspannungsbereich: 88...264V / Netzfreq: 47...63Hz / oder 120...373V DC Ausgangsspannnung: 15V DC = Gleichspannung stabilisiert Poti integriert einstellbar  13,5V... 14V... 15V... 16V .... mx 16,5V Belastbarkeit Ausgang bis 1,7A = 1700mA Leistung: 25Watt 0...1,7A bei 15V Geringe Restwelligkeit nur 120mV Kurzschlußfest / Überlastschutz Ausgang Überspannungschutz ( 17,25...20,25V ) Wirkungsgrad 83,5% No Load power consumption <0,5WErP / EuP konform Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Temperatureinsatz-Bereich: -20°...+70°C Schraubanschlüsse Am Boden 2x M3 Gewindebohrungen (Abstand: 55mm für Hutschienencllip) / Abm.: B:51mm L:78mm mit Klemmen = 92mm H:28mm Gewicht: 200gr Optional als Zubehör auch ein aufschraubbarer Hutschienenhalter erhältlich Art.Nr.: 93-808-03280 oder auch 93-808-03230

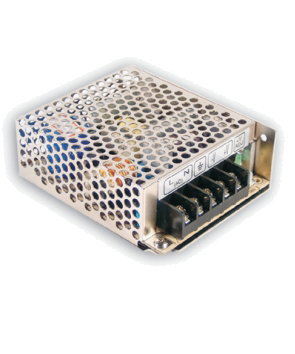

15V Netzteil Gleichspannung stabilisiert Primärschaltregler mit 1 Ausgang und Leistungsfaktorkorrektur. Schaltnetzteil - geschlossene Ausführung im Metallgehäuse Technische Daten: Schaltnetzteil mit umfangreichen Schutzfunktionen in geschlossene Ausführung Eingangsspannungsbereich: 88...264Vac (47...63Hz) oder 125-373Vdc Gleichspannung Leistung: max 36 Watt Ausgangsspannnung: 15Vdc stabilisiert max. 2,4A Ausgangsspannung über Poti regelbar (13,5....16,5V) Kurzschlußfest Überlastschutz Netzausfallüberbrückung 80ms 230V Überspannungschutz 110-150% = (17,25...20,25V) Hoher Wirkungsgrad: 86% Soft-Start mit Strombegrenzung Eingeb. Entstörfilter Geringe Restwelligkeit nur 120mV 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 110...150% Einsatz Temperatur Bereich: -25°...+70°C Schraubanschlüsse Schlitzblechgehäuse Abmessungen: L: 99mm H: 36mm B: 82mm Im Bodem 2x M3 Gewinde und seitlich 2x M3 Gewinde für die Befestigung intgriert z.B. Hutschienenclip etc. Gewicht: 300g

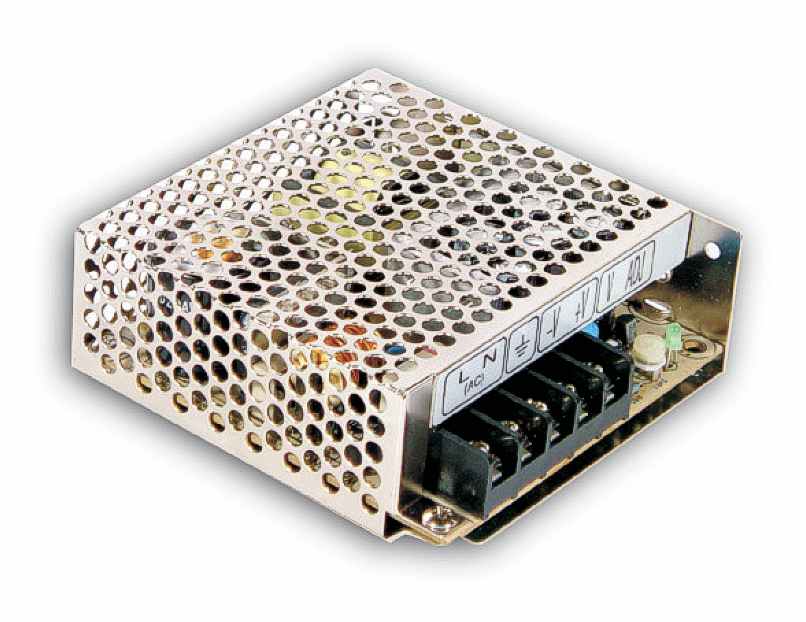

15V 50W Netzteil Gleichspannung stabilisiert Schaltnetzteil mit 1x 15V DC Ausgang und Leistungsfaktorkorrektur. Schaltnetzteil - Lochblechgehäuse. Universell verwendbar für alle Art von 15Volt DC Verbraucher bis 50Watt Leistung Technische Daten: Schaltnetzteil mit umfangreichen Schutzfunktionen in Lochblech Gehäuse Ausführung Eingang: 230V AC 50/60Hz typisch mit autom. Eingangsspannungsbereich: 88...264Vac (47...63Hz) oder 125-373Vdc Gleichspannung Leistung: max 50Watt Ausgangsspannnung: 15V DC stabilisiert Belastbarkeit max. 3,4A ( Range 0-3,4A ) = 51Watt Ausgangsspannung über Poti einstelbar ( 13,5....16,5V ) Kurzschlußfest Überlastschutz Netzausfallüberbrückung 60ms 230V Überspannungschutz 110-150% = (17,25...20,25V) Hoher Wirkungsgrad: 86% Soft-Start mit Strombegrenzung Eingeb. Entstörfilter Geringe Restwelligkeit nur 120mV Eingang zu Ausgang galvanisch getrennt durch Trafo 100% Burn-In Test unter Vollast Leistungsbegrenzung bei 110...150% Einsatz Temperatur Bereich: -25°...+70°C Schraubklemmen / Schraubanschlüsse für Ein-Ausgang  Lochblechgehäuse für den Einbau in Schaltschrank oder in optionales IP65 Schutzgehäuse mit Gummidichtung z.b. Bst Nr 52-625-00790  Abmessungen: L: 99mm H: 36mm B: 97mm Im Bodem 2x M3 Gewinde und seitlich 2x M3 Gewinde für die Befestigung intgriert z.B. Hutschienenclip etc. Gewicht: 410g

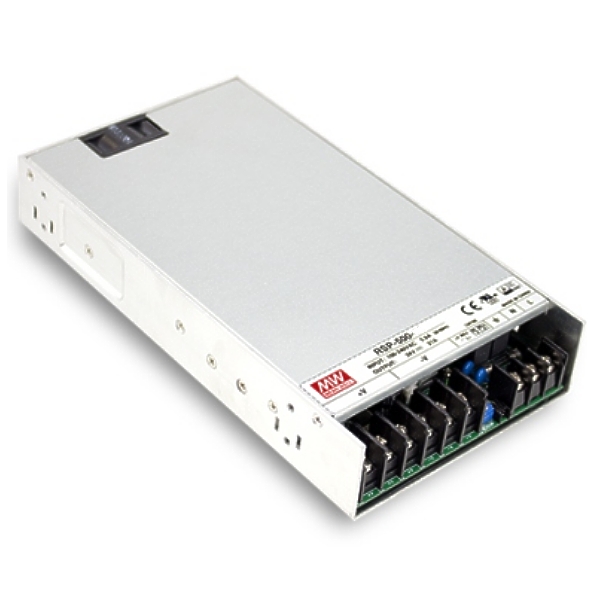

15V 501W Netzteil 13-18V Gleichspannung stabilisiert Einstellbar 13V-18V Vario CASE 15V Netzteil 13,5-18V einstellbare Gleichspannung. Solides Netzteil in Case Ausführung für den universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 13,5-18V Gleichspannung benötigen Besonderheit: Hochleistungs Netzteil mit Lüfter Fernsteuerbar (Remote ON/OFF) EMI Entstörfilter Temperatur geregelter Lüfter mit Remote ON/OFF Kleine Bauform trotz 500W Leistung mac Current Range 33,4A Technische Daten: Eingangsspannungsbereich: 230VAC typisch 85...264Vac 47...63Hz oder 120..370Vdc Leistung: 500Watt Ausgangsspannnung: 15V DC Gleichspannung Poti Einstellbarkeit Ausgang von 13,5V....18V Restwelligkeit nur 150mV p-p Belastbarkeit Ausgang 0-33,4A 501W Kurzschlußfest Überlastschutz Netzausfallüberbrückung >18ms Lastregulierung +/-0,3% Überlastschutz 105-135% mit autom. Restart Hoher Wirkungsgrad 88% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Geringe Restwelligkeit 150mV vss 100% Burn-In Test unter Vollast Integr. aktive PFC Funktion (PF>0.95) Integr. Remote ON-OFF Funktion Fernschaltung 0.8V=Power On und 4..10V=Power Off Integrierter Lüfter ( 1 Stück ) Betriebs.Temp.-Bereich: -30°...+70°C Sehr solide Schraubanschlüsse  Abmessungen: T bzw. L:230mm H:41mm B:127mm Im Boden befinden sich 5x M4 Gewinde ( 160x89mm ) zur Befestigung von Hutschienenclips Blechen o.ä. Auf der Seite befinden sich 4x M4 Gewinde (18/170mm) zur Befestigung von Hutschienenclips Blechen o.ä. passendes Zubehör wie Hutschieneclips etc. siehe Zubehör-Register Gewicht: 1.35kg

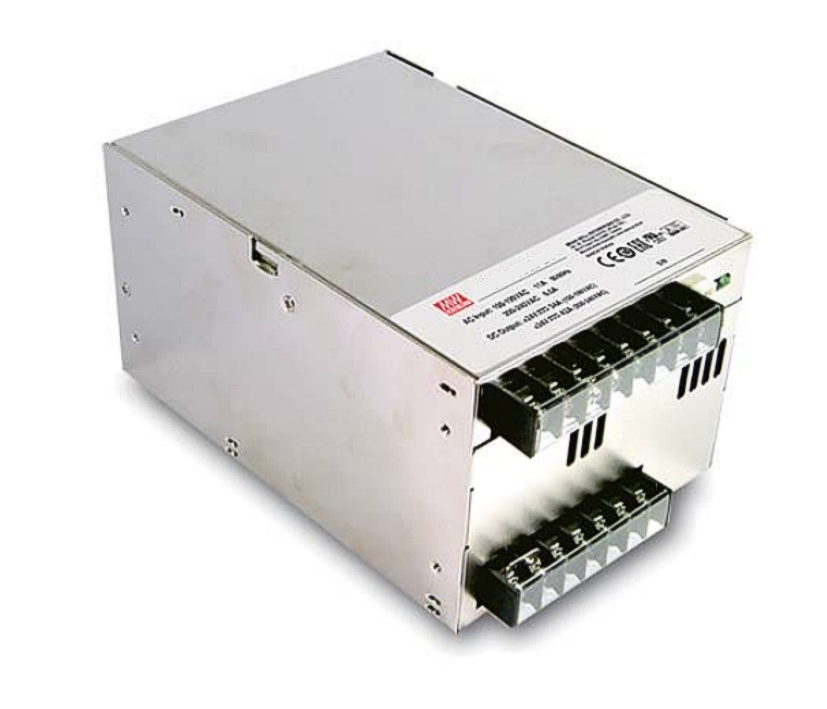

15V Netzteil 15V Gleichspannung stabilisiert. Hochleistungnetzteil geschlossene Bauform mit Lüfter. Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 14V bis 17V bei einem Dauerlaststrom von bis zu 64A. Die Schaltfrequenz von ca. 100kHz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Trimmer zum feineinstellen.  Geschlossene Bauform ( Case ) mit Lüfter Eingang / Ausgang über Schraubanschlüsse Ausgang mit Parallel-Funktion es können 4-Netzteile zusammengeschaltet werden ! Stromaufteilung bis zu 4000W ( 3+1 ) geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur eingebauter PFC-Schaltkreis Ein- und Ausschalten der Ausgangsspannung über Remotesignal Sensoranschluss für korrekte Spannung an der Last  Technische Daten: Leistung: max. 1000VA = 960Watt Eingangsspannung: 230VAC 50Hz  AC Input: 90...264Vac 47-63Hz /oder DC-Input mit 127...370Vdc Ausgangspannung: 15V DC stabilisiert ( über Poti einstellbar im Bereich 14-17V ) Somit geeignet für Spannungen 14,0V 14,2V 14,4V 14,5V 14,8V 15,0V 15,5V 16,0V 16,5V 17V  Ausgangsstrom 0-64A ( keine Mindestlast )  Restwelligkeit: 150mV Wirkungsgrad: 93% Ausgangsschutz vor Überspannung : 18,2-20,6V Setup-Timme : 1000ms / Rise Time 50ms Integrierte Status-LED und Trimmer für Feineinstellung Überlastschutz: 115...140% shut down. autom. restart. Betriebstemperatur: -20...+70°C Lüftung: durch integrierte Lüfterkühlung Anschlüße über Schraubklemmen Eingang : L + N + PE ( Klemmen 5= PE / 6= N / 7=L ) Ausgang über 4x Plus ( 5-8 ) und 4x Minus ( 1-4 ) Fernsteuerungsanschluss Remote ON-OFF usw. Erfüllt alle gängigen Sicherheitsnormen  UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS14336-1, AS/NZS62368.1, EAC TP TC 004 approved EMC EMISSION : BS EN/EN55032 (CISPR32) / BS EN/EN61000-3-2 +3 EMC IMMUNITY : BS EN/EN61000-4-2 ( +3/+4/+5/+6/+8 ) Abmessungen: T: 170x B: 120mm H: 93mm Gewicht: 1,93Kg Orginale Bef.Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M3 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 4,0mm ) Siehe auch weitere Bilder = Zeichnung, Doku usw.   Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( RM100mm integriert  )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Löcher nachgebort werden )  Zusatzinfo : Dieses Netzteil besitz einen Ausgang mit Parallel-Funktion für den Einsatz mit Hochstrom-Anwendung  1x Art-Nr 93-807-00252 = ergibt   960Watt Netzteil 15V DC 0-64A  2x Art-Nr 93-807-00252 = ergibt 1920Watt Netzteil 15V DC 0-128A  3x Art-Nr 93-807-00252 = ergibt 2880Watt Netzteil 15V DC 0-192A  4x Art-Nr 93-807-00252 = ergibt 3840Watt Netzteil 15V DC 0-256A

15V Netzteil 15V Gleichspannung stabilisiert. Hochleistungschaltnetzteil geschlossene Bauform mit Lüfter. Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 13,5V bis 16V bei einem Dauerlaststrom von bis zu 100A. Die Schaltfrequenz von ca. 100kHz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Trimmer zum feineinstellen. Technische Daten: Leistung: max. 1500VA = 1536Watt Eingangsspannung: 230VAC  AC Input: 90...264Vac 47-63Hz /oder DC-Input mit 127...370Vdc Ausgangspannung: 15V DC stabilisiert ( über Poti einstellbar im Bereich 13,5-16V ) Somit geeignet für Spannungen 13,5V 13,8V 14,2V 14,4V 14,8V 15V 15,5V 16V  Ausgangsstrom 0-100A  Netzausfallüberbrückung: >16ms Überlastschutz: 115...140% shut down. autom. restart. Alarm Signal Output Betriebstemperatur: -20...+70°C Lüftung: 2fach Lüfterkühlung Fernsteuerungsanschluss Remote ON-OFF usw. über ext. Steckpins Gewicht: 2,75kg Restwelligkeit: 200mV / Wirkungsgrad: 91% Anschluss über Schraubklemmen Abm.: T:278mm H:84mm B:127mm Anschluss über Schraubklemmen Orginale Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad L-Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M4 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 5,0mm ) Befestigung z.B. M4 Schraubem mit max 5mm tiefe und Std. L-Winkel ebenso möglich ( siehe Zeichnung weitere Bilder )  Befestigung mit optionalem Hutschienenclip möglich muß leider auch angepasst werden  ( siehe Zubehör-Register )  Abmessungen: T:278mm H:84mm B:127mm Gewicht: 2,75kg  Optional ist noch zusätzlich erhältlich zur Befestigung ( fals Sie das benötigen wäre unsere  Empfehlung wie folgt )  Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( muß ein Loch nachgebohrt werden )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Loch nachgebort werden )  Optional ist noch zusätzlich erhältlich Anschlußkabel   Bst Nr .: 42-772-01230 = 35qmm Kabelsatz - Rot + Schwarz jeweils 1m lang mit mit Ringschuhen Bst Nr .: 42-772-01200 = 35qmm Kabelsatz - Rot + Schwarz jeweils 2m lang mit mit Ringschuhen Alternativen je nach Projekt und Einsatz    Bst Nr : 42-772-00760 = 25qmm Kabel Schwarz ( für Minus 24V ) Meterware ohne Ringschuhe Bst Nr : 42-772-00750 = 25qmm Kabel Rot         ( für Plus   24V )  Meterware ohne Ringschuhe Bst Nr.: 31-843-00045 = Sicherungshalter 2-fach für AGU Fuse vergoldet zum anschrauben 103x47x32mm  Bst Nr.: 31-842-00440 = 40A AGU-Fuse vergoldet  Bst Nr.: 39-400-00200 = Sicherungshalter 1-fach.MEGA Fuse Sicherungen M8 mit Deckel bis 400A Optional ist noch zusätzlich erhältlich zu diesem Netzteil ( Nicht zwinden nötig - nur für Remote und Steuer Anwendung ) Bst Nr : 40-874-00390 = Adapterkabel  8pol Pfostenkabel CN1 CN2 für Regelung oder Remote ON/OFF Bst Nr : 40-874-00385 = Adapterkabel  6pol Pfostenkabel CN3 für Mess und Remote Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 5KOhm LIN  6mm Achse Metall Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 4,7Kohm LIN  6mm Achse KST ZUSATZINFO : Ersatzartikel z.B. auch = 2x Art-Nr 93-807-00252 = 15V DC 0-64A mit Parallel Funktion = 128A

1500W 63A Netzteil Gleichspannung. Solides Netzteil in Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die Gleichspannung benötigen Einstellbar auf 7,2...9V...12V...15V...18V...24V...25Volt DC mit Steuerspannung oder Widerstand Besonderheiten: Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile,   einstellbare Gleichspannung von 7,2V bis 25,2V. Dauerlaststrom max. 63A. Strombegrenzung einstellbar 1-62,5A Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Technische Daten: Leistung: 1500 Watt Eingang:  90...264Vac 47-63Hz  oder DC Input mit 127...370Vdc Überlastschutz: 105...110% shut down. autom. restart Restwelligkeit: 150mV Ausgang-Spannung: 24V DC stabilisiert (Einstellbereich 7,2....25,2V) Ausgang-Strom: 0-63A DC (Output Current Trim 40...105%) Auxiliary Power: 5V (0,5A) Lüftung: 2-fach Lüfterkühlung Status LED Anzeige Blinken- schnell langsam siehe Diagramm ... Steuerungsanschluss über Steckerleiste A) Ausgangs-Spannung regelbar über Steuerspannung (0-5V) oder B) Ausgangs-Spannung regelbar über externes Porti oder Festwiderstand C) Ausgangs-Strom regelbar über Steuerspannung (0-5V) oder D) Ausgangs-Strom regelbar über externes Porti oder Festwiderstand Platinentrimmer zum feineinstellen von +/-5% wenn Sie keine externes Poti anschliessen möchten. E) Remote ON-OFF / Remote sense Funktion F) Power OK Signal G) Parallelbetrieb mit selben Netzteilen grundsätzlich möglich H) Zwangsstromaufteilung bei Parallelbetrieb Wirkungsgrad: 89% Übertemperaturschutz: 80° +/-5% Betriebstemperatur: -25...+60°C Abmessungen: 280 x 127 x 63,5mm Befestigung mit Hutschienenclip optional möglich. Am Boden und seitlich befinden sich jew. 4x M4 Innengewinde M4 Raster Boden: 98 x 250mm / seitlich: 35 x 237mm Gewicht: 1,86kg Optionale erhältliches Zubehör: 21-817-00076 = Poti 6mm Achse 1MOhm für Spannung 23-847-00063 = Poti Spindel-Trimmer Bourns 1MOhm für Spannung 21-817-00072 = Poti 6mm Achse 47-kOhm für Stromberenzung 23-847-00055 = Poti Spindel-Trimmer Bourns 47-kOhm für Strombegrenzung
