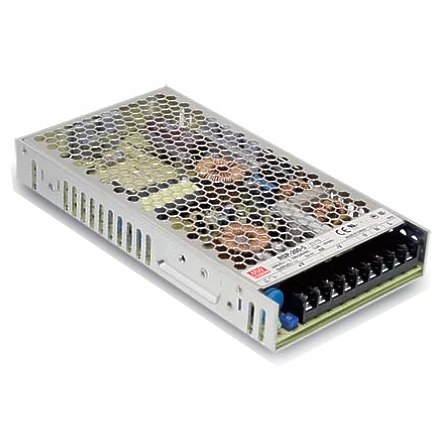

6V 7V 8V 9V Netzteil 200W Leistung geschlossene Bauform (Case) mit Schraubanschlüssen Geschlossene Bauform (Lochblechgehäuse) Geschützt gegen Kurzschluss, Überlast, Überspannung Überlastschutz durch Abschalten und Re-Power-On Variabel einstellbar durch integriertes Potentiometer Technische Daten: Betriebsspannung: 220-240V typisch Autom. Eingangsbereich: 88....264Vac (47-63Hz) oder 124V....370Vdc Leistung: 200 Watt Ausgangsspannnung: 7,5 Volt Gleichspannung stabilisiert Spannungsjustierung: 6...9 Volt ( Poti ) Ausgangsstrom 0 bis max. 26,7A bei 7,5 Volt Geringe Restwelligkeit nur 150mV Wirkungsgrad 89% Kurzschlußfest Überlastschutz 105-135% Soft-Start mit aktiver Strombegrenzung Softstart = aktive Einschaltstrombegrenzung bereits integriert ( active inrush current limiting ) siehe auch weitere Bilder Blockschaltbild eingebauter PFC-Schaltkreis Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Überspannungs-Ausgangsschutz: 9,4..10,9V Setuptime: 1500ms / RiseTime: 50ms Hold Up Time: 8ms Temp.Einsatzbereich: -30°...+70°C / Abmessungn: L:215mm B:115mm H:30mm Am Boden und seitlich befinden sich 4x M4 Gewindebuchse Seitlich befinden sich 2M4 Gewindebuchsen Für auf die Befestigung bzw. Aufnahme von Hutschienenclips Schraubklemmen: Eingang: L + N + PE Ausgang: 3x Minus ( - ) Ausgang 3x Plus ( + ) Gewicht: 0,72kg passendes Zubehör wie Schienen, Halter oder IP65 Schutzgehäuse bzw. Einbaugehäuse = Bst.Nr.: 52-625-00870siehe Zubehör Register

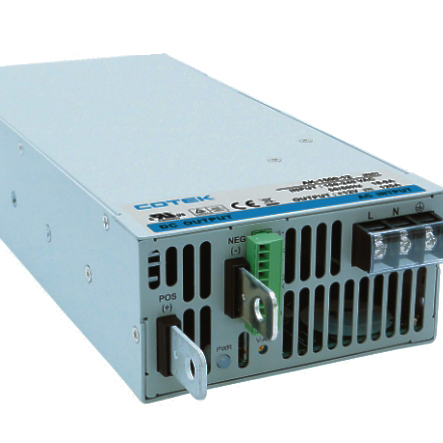

1500W 63A Netzteil Gleichspannung. Solides Netzteil in Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die Gleichspannung benötigen Einstellbar auf 7,2...9V...12V...15V...18V...24V...25Volt DC mit Steuerspannung oder Widerstand Besonderheiten: Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 7,2V bis 25,2V. Dauerlaststrom max. 63A. Strombegrenzung einstellbar 1-62,5A Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Technische Daten: Leistung: 1500 Watt Eingang: 90...264Vac 47-63Hz oder DC Input mit 127...370Vdc Überlastschutz: 105...110% shut down. autom. restart Restwelligkeit: 150mV Ausgang-Spannung: 24V DC stabilisiert (Einstellbereich 7,2....25,2V) Ausgang-Strom: 0-63A DC (Output Current Trim 40...105%) Auxiliary Power: 5V (0,5A) Lüftung: 2-fach Lüfterkühlung Status LED Anzeige Blinken- schnell langsam siehe Diagramm ... Steuerungsanschluss über Steckerleiste A) Ausgangs-Spannung regelbar über Steuerspannung (0-5V) oder B) Ausgangs-Spannung regelbar über externes Porti oder Festwiderstand C) Ausgangs-Strom regelbar über Steuerspannung (0-5V) oder D) Ausgangs-Strom regelbar über externes Porti oder Festwiderstand Platinentrimmer zum feineinstellen von +/-5% wenn Sie keine externes Poti anschliessen möchten. E) Remote ON-OFF / Remote sense Funktion F) Power OK Signal G) Parallelbetrieb mit selben Netzteilen grundsätzlich möglich H) Zwangsstromaufteilung bei Parallelbetrieb Wirkungsgrad: 89% Übertemperaturschutz: 80° +/-5% Betriebstemperatur: -25...+60°C Abmessungen: 280 x 127 x 63,5mm Befestigung mit Hutschienenclip optional möglich. Am Boden und seitlich befinden sich jew. 4x M4 Innengewinde M4 Raster Boden: 98 x 250mm / seitlich: 35 x 237mm Gewicht: 1,86kg Optionale erhältliches Zubehör: 21-817-00076 = Poti 6mm Achse 1MOhm für Spannung 23-847-00063 = Poti Spindel-Trimmer Bourns 1MOhm für Spannung 21-817-00072 = Poti 6mm Achse 47-kOhm für Stromberenzung 23-847-00055 = Poti Spindel-Trimmer Bourns 47-kOhm für Strombegrenzung
