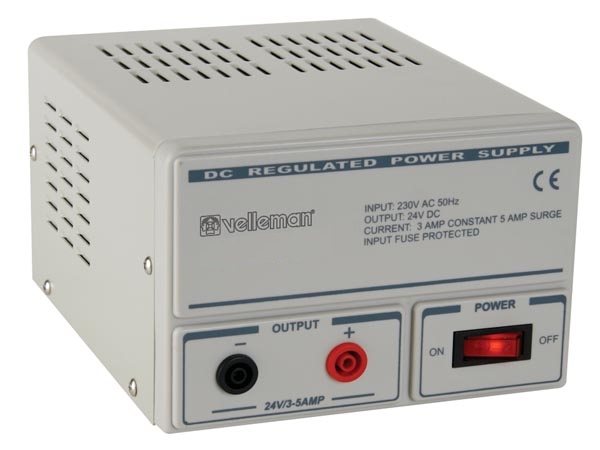

24V 3/5A Netzteil Stabilisiertes 24V Netzgerät bzw. 24V Netzteil Dieses Netzgerät eignet sich hervorragend für die zuverlässige Stromversorgung von 24 Volt Gleichspannung, Laborschaltungen, Versuchsaufbauten, Servicewerkstatt, 24V Lüfter und vieles mehr. Einsatz vor allem bei Industriegeräten aller Art. Es kann ein Dauerstrom von 3A und kurzzeitig bis 5A entnommen werden. Technische Daten: Eingangsspannung 230Vac 50Hz (Schutzkontaktstecker) Ausgangsspannung stabilisiert 24Volt DC Gleichspannung Ausgangsstrom 3A, kurzfristig 5A Restwelligkeit: 100mV Ausgang über 2x 4mm Bananenbuchsen Sicherungsmodus: Strombegrenzung, durch Sicherung geschützt Gehäuse: aus Metall Farbe: weiß-grau Transformator galvanisch getrennt Kein Schaltnetzteil sondern klassischer Aufbau Trafo, Gleichrichter, Siebelkos, Längsregler-Transistor auf Kühlkörper erfüllt Normen: EN55022:2010 / EN55022: 2010 / EN 61000-3-2: 2006+A1: 2009+A2: 2009 / EN 61000-3-3: 2008 EN 55024: 2010 / EN 61204-3: 2000 Abmessungen ca. B:155mm H:115mm T:225mm (inkl. Kühlkörper und Füße) Gewicht ca. 2,2kg Zubehör wie Laborkabel, Bananenstecker, Verteiler etc. siehe (Zubehör-Register)

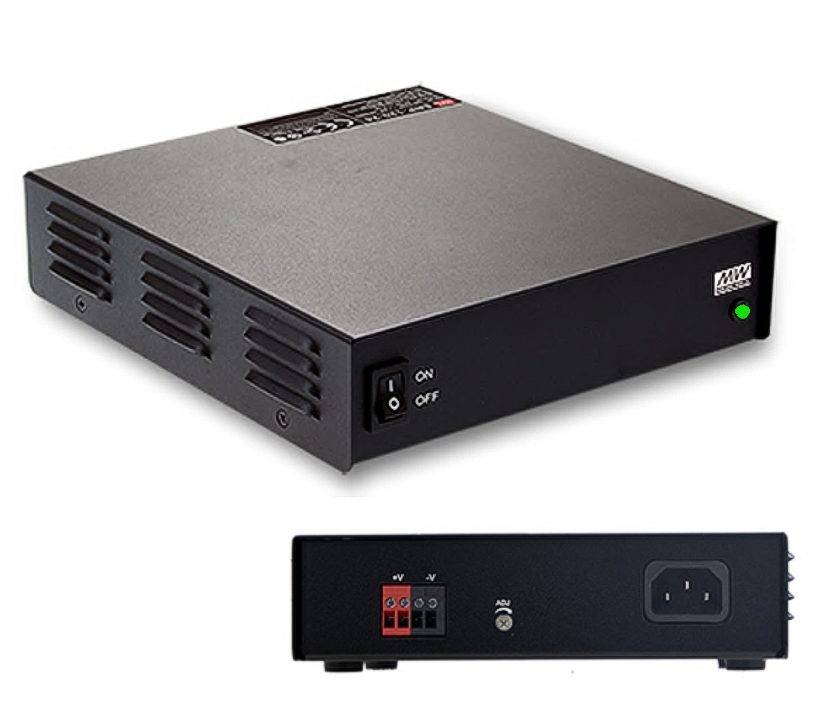

Diese primär getakteten 24Volt Schaltnetzteile liefern an den Ausgängen eine hochstabile, auf der Rückseite des Geräte ist ein Poti integriert für eine fein einstellbare Gleichspannung von 23,5V bis 30V bei einem Dauerlaststrom von bis zu 4,3A ( 0-4,3A max 5,38A ). Solide Doppelklemmen auf der Rückseite Die Schaltfrequenz von ca. 100Khz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine LED Betriebsanzeige, Trimmer zum feineinstellen, Netzschalter frontseitig und DC-Ausgangsklemmen Rückseitig Technische Daten: Eingang 230Vac typisch ( Range 90-264V 50-60Hz oder 127-370VDC ) Eingang über Kaltgerätebuchse 3polig ( Netzkabel nicht anbei ) Leistung 119Watt ( 27,6V 0-4,3A ) Peak = 148,5W 5,38A für max 3-Sekunden Ausgangsspannung : 24V.DC typisch ( einstellbar 23,5V....bis....30V ) stabilisierte Gleichspannung Toleranz nur 1% Stabilität bei Lastsprung 10...90% nur 2% Restwelligkeit: 150mV Effektivität: 91,0% Integrierte Schutzmechanismen: Kurzschlußschutz Temperaturschutz Protection type : Shut down o/p voltage, re-power on to recover Überlastschutz : 110-125% max 3Sek schaltet auf Konstantstrombegrenzung um. Überspannungschutz am Ausgang : 31..36V Setup Time 1000ms / Rise Time 100ms full load Netzwippschalter Frontseitig. Temperatureinsatz: -30....+75°C Indoor only Erfüllt alle aktuellen Standards z.B. IEC62368-1, UL62368-1, EAC TP TC 004 approved; Meet BS EN/EN62368-1 ... BS EN/EN61000-3-2/3 EMC = BS EN/EN61000-4-xxxx Vibrationsfestigkeit: 10 ... 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes Spannung: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC Isolation : I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC Abmessungen: B: 192mm T 178mm H: 45,5mm Gewicht nur 980gr. Zubehör erhältlich ... siehe im Zubehör Register Kaltgeräte Netzkabel optional z.B. Art-Nr 41-679-00002

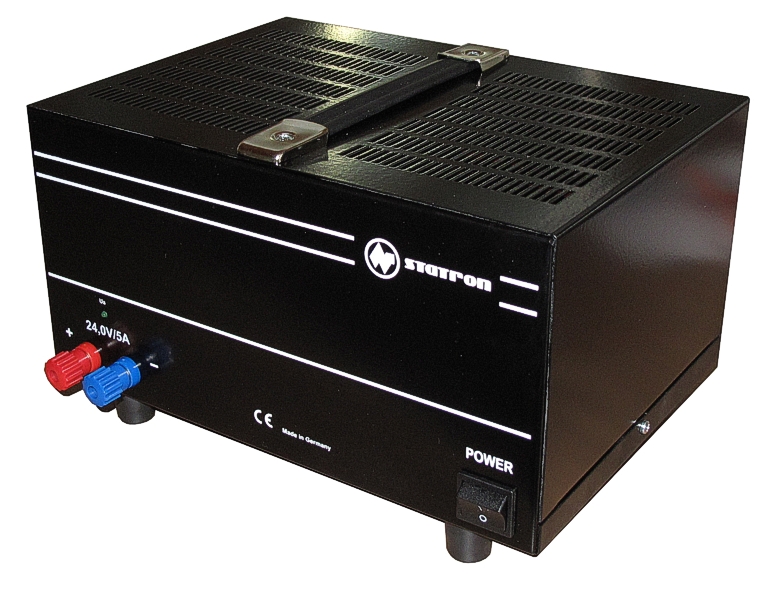

Stabilisiertes 24V 5A Netzgerät bzw. 24V 5A Netzteil RiSU konform Solides 24V Dauernetzteil für gewerbliche Ansprüche bei Service-Einsatz, Test-, Labor- oder E-Werkstatt Anwendungen.Ideal auch für schulische Anwendungen da RiSU konform. Kurzschlußfest und HF unempfindlich. Festspannungsquelle und LED für die Ausgangsspannung. Dieses Netzgerät eignet sich hervorragend für die zuverlässige Stromversorgung von 24 Volt Gleichspannung, Laborschaltungen, Versuchsaufbauten, Schule, Industrie, Servicewerkstatt, 24V Motoren, Lüfter und vieles mehr. Extrem ROBUST und zuverlässig. Made in Germany. Einsatz vor allem bei Industriegeräten aller Art. Es kann ein Dauerstrom von 5A und kurzzeitig bis 6A entnommen werden. Extrem solide aufgebaut mit vergossenem Kupfertrafo ( galvanisch gettrennt ), Metallbrückengleichrichter, Elektronikschaltung, Leistungstransistoren und großem Kühlkörper ( Siehe auch weitere Bilder ) Eben Made in Germany ! Technische Daten: Eingangsspannung 230V AC 50Hz (Standard Konturenstecker) Anschluss Eingang: 3pol. mit 1,8m Netzleitung Ausgangsspannung: 24V Gleichspannung STABILISIERT Belastbarkeit: 120Watt Dauerleistung Ausgangsstrom Dauerstrom 5A, kurzfristig 6A Restwelligkeit nur 5mV Metall-Brückengleichrichter mit 10.000uF ELKO und Stabischaltung mit TO3 Transistoren Linearregler längsgeregeltes Netzteil, Trafonetzteil Mittels Trimmer auf der internen Platine kann die Ausgangspannung nachjustiert werden CV Stabilität Last 0-100% = 20mV Sicherungsmodus: Strombegrenzung / durch Sicherung geschützt, Linearregler, kurzschlußfest, HF-unempfindlich, Tragegrif Anschluss Ausgang: Kabel mit Batterieklemmen Gehäuse: aus Metall mit Griff oben Farbe: Schwarz RAL9005 Transformator galvanisch getrennt, erdfrei Kühlung Konvektion (kein Lüfter) Schutzklasse I / IP30 RiSU Konform Normen Sicherheit: EN61010; EN61558-2-4 ( Ideal für Schule und Werkstatt .. Service ) EMV: EN61000-6-3, EN61000-6-2 Abmessungen 260 x 140 x 210mm Gewicht ca. 7,5 kg Laut RiSU gilt: „Der Arbeitgeber – vor Ort vertreten durch die Schulleiterin oder den Schulleiter – ist verantwortlich, dass Gefährdungsbeurteilungen nach §§ 5, 6 Arbeitsschutzgesetz und nach § 3 Unfallverhütungsvorschrift „Grundsätze der Prävention“ für alle Gefährdungen (z. B.biologische, chemische und physikalische Gefährdungen) durchgeführt und dokumentiert werden.“ Diese sind z.B. erforderlich für: Auch Tätigkeiten mit elektrischer Energie weitere ähnliche Ausführungen erhältlich ( siehe auch Rubrik unten ähnliche Artikel ) Bst Nr : 93-806-00281 = 12V 10A Festspannung ** RiSU Konform Bst Nr : 93-807-00405 = 12V 20A Festspannung ** RiSU Konform Bst Nr : 93-807-00274 = 24V 5A Festspannung ** RiSU Konform Bst Nr : 93-807-00370 = 24V 10A Festspannung ** RiSU Konform Bst Nr : 93-807-00740 = 0-30V 5A regelbares Netzteil ** RiSU konform Bst Nr : 93-807-00705 = 0-30V 3A regelbares Netzteil ** RiSU konform Schulen und Industrie können per FAX auf offener Rechnung beliefert werden Fax-Nachweis ( Schulstempel ) erforderlich !

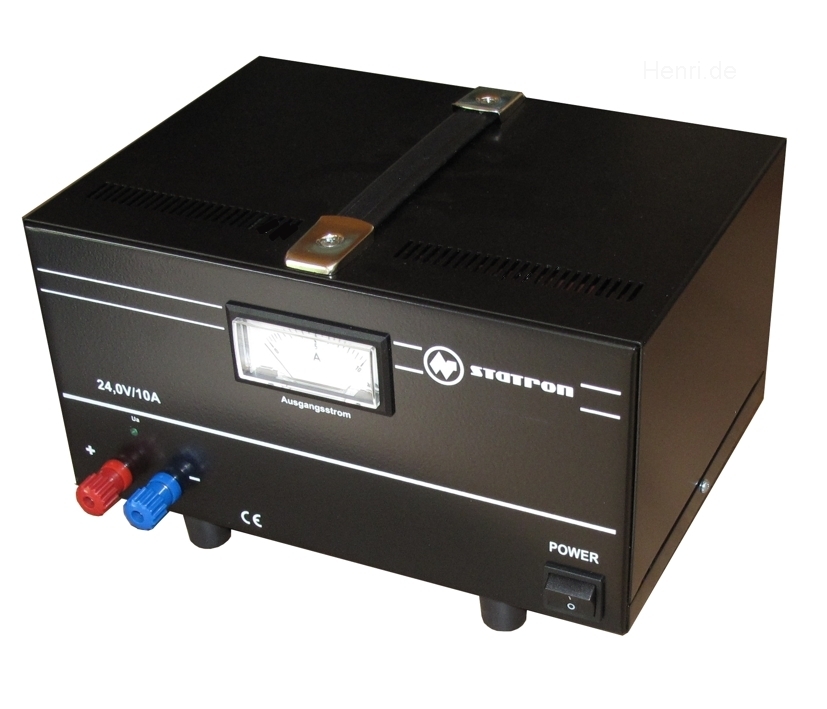

24V 10A Labvornetzgerät * RiSU konform * Solides 24V Dauernetzteil für gewerbliche Ansprüche bei Service-Einsatz, Test-, Labor- oder E-Werkstatt Anwendungen.Ideal auch für schulische Anwendungen da RiSU konform. Kurzschlußfest und HF unempfindlich. Festspannungsquelle mit Stromanzeige. Analoginstrument für Strom und LED für die Ausgangsspannung. "Made in Germany" Extrem solide aufgebaut mit vergossenem Kupfertrafo ( galvanisch gettrennt ), Metallbrückengleichrichter, Elektronikschaltung, Leistungstransistoren und großem Kühlkörper ( Siehe auch weitere Bilder ) Eben Made in Germany ! Technische Daten: Eingangsspannung 230VAC 50-60Hz 4A Sicherung mit Sicherungshalter auf der Rückeite Trennung EingangAusgang: galvanisch getrennt, erdfrei RiSU konform - Sicherheit im Unterricht ! Somit auch für schulische Anwendungen bestens geeignet Analoginstrument für Strom integriert 69x35mm Klasse-II LED für Ausgangsspannung Ausgangsspannung 24V DC Gleichspannung Ausgangsstrom: max. 10A Ausgangsleistung 0 - 240Watt Dauerleistung 240Watt Kurzeitbelastbarkeit 240Watt Spannungsstabilität bei -7/+6% Netz 5mV CV-Stabilität Last 0-100% 10mV CV-Restwelligkeit Ueff 3mV Ausregelzeit 100µs Kennlinie fold back Anschluss Eingang 3pol. Netzleitung mit Schutzkontaktstecker Anschluss Ausgang Apparateklemmen 4mm, schraub- und steckbar 4mm Banensteckerbuchsen Blau ( - ) / Rot ( + ) mit Kopf-Durchmesser: 15mm 5,5mm M-Gewinde Bolzen mit 2mm Querloch Geräte-Eigenschaften Linearregler, kurzschlußfest, HF-unempfindlich Linearregler längsgeregeltes Netzteil, Trafonetzteil Schutzgrad/Klasse IP30/I Farbe RAL 9005 schwarz Sonstiges Temperaturüberwachung Tragegriff oben Kühlung Konvektion Gehäuse Metall-Tischgehäuse mit Tragegriff Abmessungen B: 260mm T: 210mm H: 140mm mit Füßen 160mm Laut RiSU gilt: „Der Arbeitgeber – vor Ort vertreten durch die Schulleiterin oder den Schulleiter – ist verantwortlich, dass Gefährdungsbeurteilungen nach §§ 5, 6 Arbeitsschutzgesetz und nach § 3 Unfallverhütungsvorschrift „Grundsätze der Prävention“ für alle Gefährdungen (z. B.biologische, chemische und physikalische Gefährdungen) durchgeführt und dokumentiert werden.“ Diese sind z.B. erforderlich für: Auch Tätigkeiten mit elektrischer Energie weitere ähnliche Ausführungen erhältlich ( siehe auch Rubrik unten ähnliche Artikel ) Bst Nr : 93-807-00405 = 12V 20A Festspannung ** RiSU Konform Bst Nr : 93-807-00274 = 24V 5A Festspannung ** RiSU Konform Bst Nr : 93-807-00370 = 24V 10A Festspannung ** RiSU Konform Bst Nr : 93-807-00740 = 0-30V 5A regelbares Netzteil ** RiSU konform Bst Nr : 93-807-00705 = 0-30V 3A regelbares Netzteil ** RiSU konform Schulen können per FAX auf offener Rechnung beliefert werden Fax-Nachweis ( Schulstempel ) erforderlich !

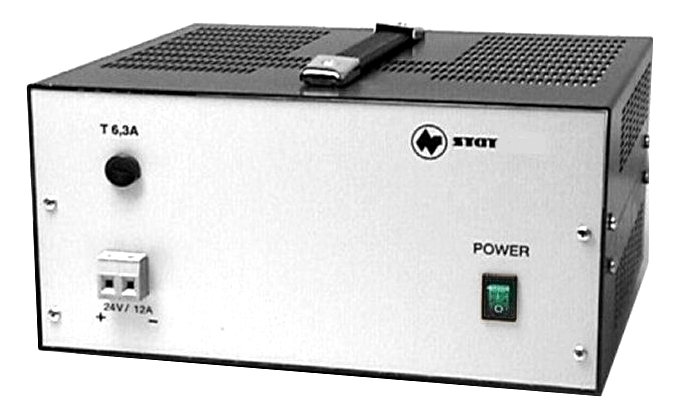

24V Netzteil 12A. Supersolides Industrienetzteil für gehobene Ansprüche für gewerbliche und schulische Anwendungen. "Made in Germany". Kurzschlußfest und HF unempfindlich. Festspannungsquelle im Gehäuse. Anzeigen LED für Ausgangsspannung. Extrem solide aufgebaut mit vergossenem Kupfertrafo ( galvanisch gettrennt ), Metallbrückengleichrichter, kräftigem Becherelko, Triac-Elektronik und großem Kühlkörper ( Siehe auch weitere Bilder ) Eben Made in Germany ! Technische Daten: Eingangsspannung 230VAC 50-60Hz Trennung Eingang/Ausgang galvanisch getrennt, erdfrei durch Kupfertrafo Ausgangsspannung 24Volt DC Gleichspannung Ausgangsstrom 12A ( 0-12A ) Ausgangsstrom Dauer 12A, Ausgangsleistung 288W Dauerleistung 288W Kurzeitbelastbarkeit 288W Spannungsstabilität bei -7%+6% Netz 1% CV-Stabilität Last 0-100% 8%,CV-Restwelligkeit Ueff 0,8V Ausregelzeit 30ms Kennlinie Rechteck Anschluss Eingang 3pol. Netzleitung mit Euroschutzkontaktstecker Anschluss Ausgang Klemme HDFK 4 Geräte-Eigenschaften: Festspannungsquelle mit Kupfertrafo mit Triacvorregler, Kühlung Konvektion Kupfertrafo mit galvanischer Trennung. Ideal für die E-Werkstatt für den Test von Motoren, 24V Verbrauchern aller Art Gewicht 7,7kg Abmessungen 260x140x230 Schutzgrad/Klasse IP30/I Farbe RAL 9005 schwarz Sonstiges beleuchteter Netzschalter Tragegriff Sicherung an Front

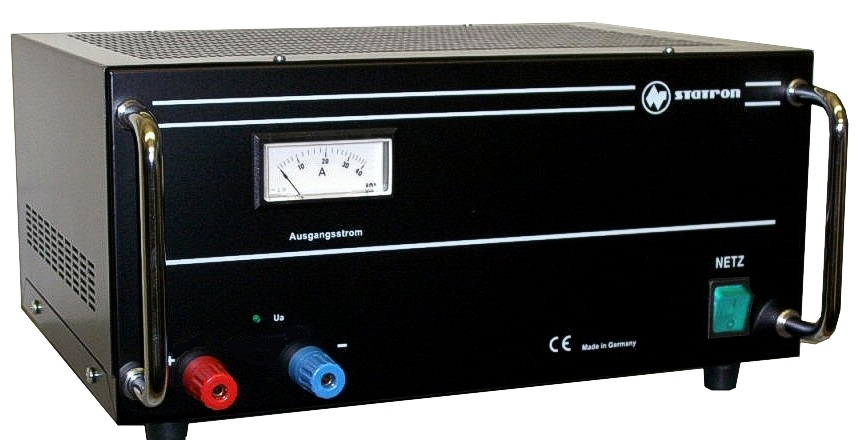

24V 16A Netzteil 24V Netzgerät Supersolides Industrienetzteil für gehobene Ansprüche für gewerbliche und schulische Anwendungen. "Made in Germany". Solides 24V Dauernetzteil für gewerbliche Ansprüche bei Service-Einsatz, Test-, Labor- oder E-Werkstatt Anwendungen.Ideal auch für schulische Anwendungen da RiSU konform. Kurzschlußfest und HF unempfindlich. Festspannungsquelle und LED für die Ausgangsspannung. Dieses Netzgerät eignet sich hervorragend für die zuverlässige Stromversorgung von 24 Volt Gleichspannung, Laborschaltungen, Versuchsaufbauten, Schule, Industrie, Servicewerkstatt, 24V Motoren, Lüfter und vieles mehr. Extrem ROBUST und zuverlässig. Made in Germany. Einsatz vor allem bei Industriegeräten aller Art. Es kann ein Dauerstrom von 16A und kurzzeitig bis 18A entnommen werden. Extrem solide aufgebaut mit vergossenem Kupfertrafo ( galvanisch gettrennt ), Metallbrückengleichrichter, Elektronikschaltung, Leistungstransistoren und großem Kühlkörper ( Siehe auch weitere Bilder ) Eben Made in Germany ! Technische Daten: Eingangsspannung 230VAC 50-60Hz Trennung Eingang/Ausgang galvanisch getrennt, erdfrei Ausgangsspannung 24Vdc Ausgangsstrom: 16A, Ausgangsleistung 384Watt Dauerleistung 384Watt Kurzeitbelastbarkeit 384Watt Spannungsstabilität bei -7?+6% Netz 4mV CV-Stabilität Last 0-100% 30mV, CV-Restwelligkeit Ueff 10mV Ausregelzeit 100µs Kennlinie fold back Anschluss Eingang 3pol. Netzleitung mit Euroschutzkontaktstecker Anschluss Ausgang Apparateklemmen 4mm, schraub- und steckbar Geräte-Eigenschaften Linearregler, kurzschlußfest, HF-unempfindlich Tragegriff Kühlung Konvektion RISU konform EN61558-2-4 ( Ideal für Schule und Werkstatt ) Klasse IP30/I Farbe RAL 9005 schwarz Sonstiges: Temperaturüberwachu Gehäuse Metall-Tischgehäuse Abmessungen 360x170x310mm Laut RiSU gilt: „Der Arbeitgeber – vor Ort vertreten durch die Schulleiterin oder den Schulleiter – ist verantwortlich, dass Gefährdungsbeurteilungen nach §§ 5, 6 Arbeitsschutzgesetz und nach § 3 Unfallverhütungsvorschrift „Grundsätze der Prävention“ für alle Gefährdungen (z. B.biologische, chemische und physikalische Gefährdungen) durchgeführt und dokumentiert werden.“ Diese sind z.B. erforderlich für: Auch Tätigkeiten mit elektrischer Energie weitere ähnliche Ausführungen erhältlich ( siehe auch Rubrik unten ähnliche Artikel ) Bst Nr : 93-807-00405 = 12V 20A Festspannung ** RiSU Konform Bst Nr : 93-807-00274 = 24V 5A Festspannung ** RiSU Konform Bst Nr : 93-807-00370 = 24V 10A Festspannung ** RiSU Konform Bst Nr : 93-807-00740 = 0-30V 5A regelbares Netzteil ** RiSU konform Bst Nr : 93-807-00705 = 0-30V 3A regelbares Netzteil ** RiSU konform Schulen und Industrie können per FAX auf offener Rechnung beliefert werden Fax-Nachweis ( Schulstempel ) erforderlich !

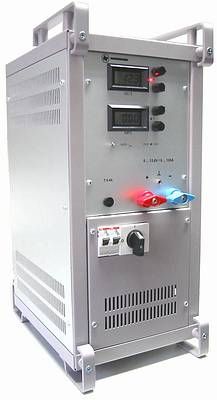

24V 40A Netzteil Hochleistungs - Festspannungsquelle "Made in Germany" 230Volt AC auf 24Vdc max. 40A Festspannungsquelle Anzeigen 3½-stellige LCD 13mm für Spannung und Strom je Quelle Eingangsspannung 230Vac 50-60Hz Trennung Eingang/Ausgang galvanisch getrennt, erdfrei Ausgangsspannung 24V DC Ausgangsstrom 40A ( 0-40A ) Ausgangsleistung 960W Dauerleistung 960W ( 24/7 tauglich ) Kurzzeitbelastbarkeit 960W Spannungsstabilität bei -7/+6% Netz 4mV CV-Stabilität Last 0-100% 40mV CV-Restwelligkeit Ueff 2mV Ausregelzeit 30ms Kennlinie Rechteck Anschluss Eingang 3pol. Netzleitung mit Euroschutzkontaktstecker Anschluss Ausgang Apparateklemmen 4mm, schraub- und steckbar Geräte-Eigenschaften Linearregler und Triacvorregler, automatische Betriebszustandsumschaltung CV/CC, Uebertemperaturschutz, Spannungs- und Stromregelung,kurzschlußfest Kühlung Lüfter Schutzgrad/Klasse IP30/I Farbe RAL 7035 lichtgrau Sonstiges Linearregler mit Triacvorregler, geringe Restwelligkeit Gewicht 44kg Abmessungen 615x380x250mm Optional auch hierzu erhältlich ( wird dann eingbaut in das Netzteil ) Bst Nr 93-807-00072 = Ausgangsmodul = 5pol Buchse Monitorausgang 0-10V eingebaut ( ohne galv. Trennung ) wenn Sie hierzu eine galvanische Trennung für die Fernsteuerung benötigen gibt es hierzu ein ext. Gerät uz kaufen Bst Nr 93-807-000073 = Trennverstärker mit galv Trennung 1KV für Fernbedienung und Monitorausgang extern Erhältliche weitere Ausführungen: Bst Nr 93-807-00490 = Stangerät in Industrieausführung 1,4KW regelbar 0..100A 0-14V DC Bst Nr 93-807-00328 = Stangerät in Industrieausführung 1,8KW regelbar 0....60A 0-30V DC Bst Nr 93-807-00070 = Stangerät in Industrieausführung 2,0KW regelbar 0..100A 0-20V DC Bst Nr 93-807-00510 = Stangerät in Industrieausführung 2,3KW regelbar 0....30A 0-72V DC Bst Nr 93-807-00420 = Stangerät in Industrieausführung 1,4KW Festspannung 13,8V bis 100A Bst Nr 93-807-00385 = Stangerät in Industrieausführung 1,0KW Festspannung 24V bis 40A Bst Nr 93-807-00960 = 19zoll Gerät in Industrieausführung 2,4KW regelbar 0..80A 0-30V DC
