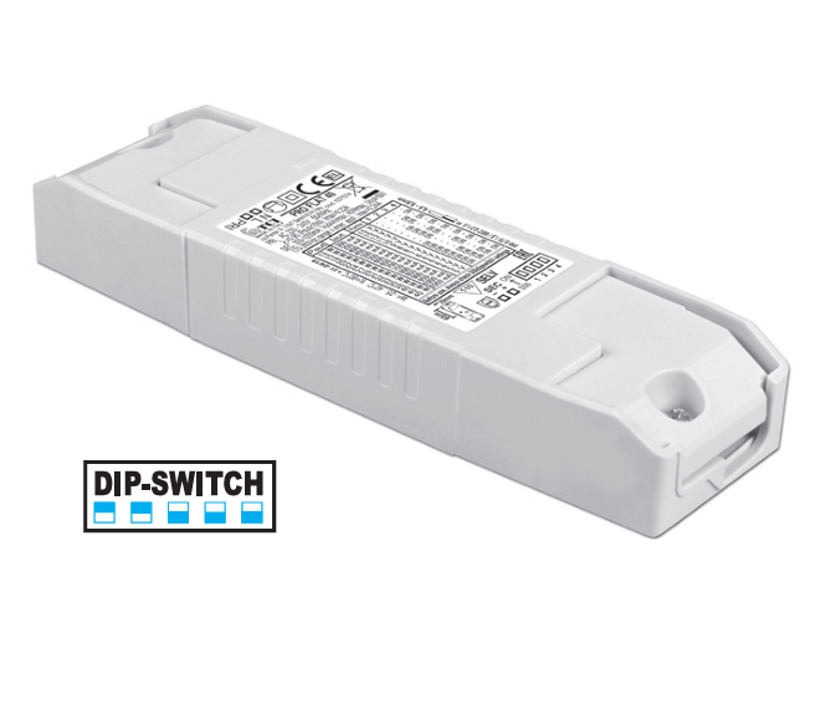

LED CC-Driver Netzteil für LED-Leuchten, -Leisten, -Panels, -Module usw.  Für alle Konstantstrom gesteuerten Leuchtmittel. Konstantstrom frei einstellbar 500mA 550mA 600mA 650mA 700mA 750ma 800mA 850mA 900mA 1000mA 1050mA 1100mA 1150mA 1200mA 1250mA 1300mA 1350mA 1400mA über ein optionean 10Kohm Trimmer oder 10K Poti 0,25W Präzise CC-Stromversorgung von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel. Achtung nix für Anfänger da Sie ein Ohmmeter oder Multimeter haben müßen und einen kleinen 10K Trimmer einstellen und verklemmen müßen .... Technische Daten: Eingang: 230VAC ( 198-264VAC 50/60Hz oder 176-280VDC ) CC-Treiber Ausgang einstellbar 500mA...1400mA Konstantstrom Ausgangsstrom einstellbar zwischen 500 – 1.400 mA ( siehe weitere Bilder ) Einstellbar über in 50mA Schritten mit ext. Wiederstand siehe Tabelle 0,1ohm ...3,7Kohm .... bis 10Kohm 0,25W Im Prinzip reicht ein Trimmer und ein Ohmmeter dann zum Anschluß an Isel-2-1/2 aufstecken .. anbringen Möglicher Konstantstrom einstellbar wie folgt : 500mA 550mA 600mA 650mA 700mA 750ma 800mA 850mA 900mA 1000mA 1050mA 1100mA 1150mA 1200mA 1250mA 1300mA 1350mA 1400mA Ausgang dann autom. Spannungdsbereich 20-60V DC max Belastbarkeit Leistung je nach Einstellun 27W ....45W max 51,3W siehe Tabelle Kurzschlusschutz, Temperaturschutz 110°C, Einstellbarer Ausgangsstrom in 50mA-Schritten ( ready2mains, I-SELECT2 ) Schutzfunktionen (Übertemperatur, Kurzschluss, Überlast, Leerlauf, Eingangsspannungsbereich) Intelligent Voltage Guard (Über- und Unterspannungsüberwachung) Geeignet für Notbeleuchtungsanlagen nach EN50172 Für Kabelquerschnitte bis 2,5qmm Hohe Effektivitaet 88% Nominale Lebensdauer bis zu 100.000 h Kunststoffgehäuse ta 50°C / Tc 70°C Schutzgrad : IP20 Indoor Dimmbar Nein Anschluss: Steckklemmen unter jeder Deckelseite Ausgang: Steckklemme für LED = Rot = + / Schwarz = Minus Schutzkennzeichen: SELV MM EAC r2m EL usw. ... siehe auch weitere Bilder Erfüllt : Normen EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61347-1, EN 61347-2-13, EN 62384, EN 61547, according to EN 50172, according to EN 60598-2-22 Betriebstemperatur: -20°C bis +50°C, Abmessungen: 215 x 70 x 31 mmOptional erhältlich = Trimmer 10K z.B A-Nr  23-896-00570 oder Art-Nr  23-896-00490

LED Netzteil für LED-Lampen, -Leisten, -Panels, -Module usw.  Für alle Konstantstrom gesteuerten Leuchtmittel. Konstantstrom frei einstellbar 500mA 600mA 700mA 800mA 900mA 1050mA  Präzise CC-Stromversorgung von LED Lichtquellen aller Art. Für Konstantstrom LED Leuchtmittel. Ersetzt unter anderem auch  PTG1-034-0800-C1D1   u.v.w.m.  Integrierter LED Dimmer mit Push-Taster oder DALI Schnittstelle ( muß nicht genutzt werden; kann ).   in einem Gerät CC-Netzteil + LED-Dimmer Push-Tasteranschluss oder mit DALI Schnittstelle.  Multifunktionell verwendbar Ausgang einstellbar stromgesteuert LED Systeme  500mA / 600mA / 800mA / 700mA / 900mA / 1050mA Dimmbar von 0-100% mittels integr. DALI Schnittstelle Dimmbar von 0-100% mittels externen TASTER ( PUSH Phase L )  LED Niedervolt Vorschaltgerät für LED Lampen, LED Streifen, Power LED und LED- Module. Das absolute Multifunktionsgerät bzw. LED Netzteil mit Dimmfunktion. Dieses Multifunktionsgerät ist in der Lage unterschiedliche Ausgangsströme zu erzeugen. Individueller Strom wählbar. Je nach dem was Sie für eine LED Leuchtmittel oder LED Streifen haben, er kann fast alles. Durch den integrierten DALI Bus und 2fach Ausgang können auch CW- + WW Strips angesteuert werden. Multifunktionell Ausgangsstrom mA wählbar geeignet für POWER LED und LED Stripes usw.  Ausgang einstellbar für stromgesteuert LED Leuchtmittel 500mA / 600mA / 700mA / 800mA / 900mA / 1050mA Dimmbar über Push-Taster ( Phase genen DA+/Push ) oder über DALI-Bus Für Dali-Bus gilt = DALI Gerätetyp 6 (DT6 ) und Gerätetyp 8 (DT8 )                             DALI kompatibel mit IEC62386-101, 102, 207 (DT6 ), 209 (DT8), 251 Geeignet für die LED Beleuchtungstechnik als CC-Driver von 0 bis 40Watt Leistung * siehe Tabelle  Weitere Details : Klemmabdeckung mit Zugentlastung Anschlussbereich: 0,5qmm bis 2,5qmm durch Steckklemmen MM-Zeichen für Möbeleinbau + Decken geeignet SELV und etliche mehr  Technische Daten: Leistungsbereich: 0-40Watt Ausgangslast * siehe Tabelle Effektivität: 87% / Standy Power <0,5W Eingang: 230VAC 50/60Hz (180-295V autom.) oder 260-390VDC Anschluss: N + L (Stromeingang = TB-1 ) Anschluss: LED-Ausgang über 4-Klemmen    Primär Ausgang +V / -V! oder in Verbindung mit DALI-Bus auch +V / +V / -V1 (CW ) / -V2 (WW ) DIP Schalter insgesamt 5 davon 1-3 für Einstellungen des CC-Stromes für die angeschlossenen LED Leuchtmittel und      DIP-Schalter 4+5 für DALI Adressbus... wie Singel Adress... Dual-Adress... DT6 / DT8 Ausgang geeignet für die meisten LED Streifen oder LED Leuchtmittel und LED-Panel Lampen für Decken Mit den DIP-Schaltern (Mäuseklavier) unter der Klemmenabdeckung lassen sich LED Lasten bzw. LED Leuchtmittel Werte einstellen:    Stromgesteuerte LED Lampen ( CC-Treiber ): 500mA, 600mA. 700mA, 800mA, 900mA, 1050mA Möglich einstellbare Werte und Belastbarkeiten: Stromkonstante LED Leuchtmittel ( CC-Treiber ) bei 500mA (max. 40 W )Autom. Spannung dann im Range 27-50V DC bei 600mA (max. 40 W )Autom. Spannung dann im Range 24-50V DC bei 700mA (max. 40 W )Autom. Spannung dann im Range 20-50V DC bei 800mA (max. 40W )Autom. Spannung dann im Range 20-50V DC bei 900mA (max. 40W )Autom. Spannung dann im Range 20-45V DC bei 1050mA (max. 40W )Autom. Spannung dann im Range 20-38V DC Weitere Daten:  Temperatueinsatzbereich: -30...+85°C Erfüllt derzeit alle gängige Normen: EN61000-3-2, Class C, EN55015, EN61347-1, EN61347-2-13, EN61547 Criteria A                                                      ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384 (EL) Abmessungen: L: 124mm B: 82mm H: 23mm Gewicht: 240gr Anschluß .. Zeichnung und weitere Infos siehe weitere Bilder !

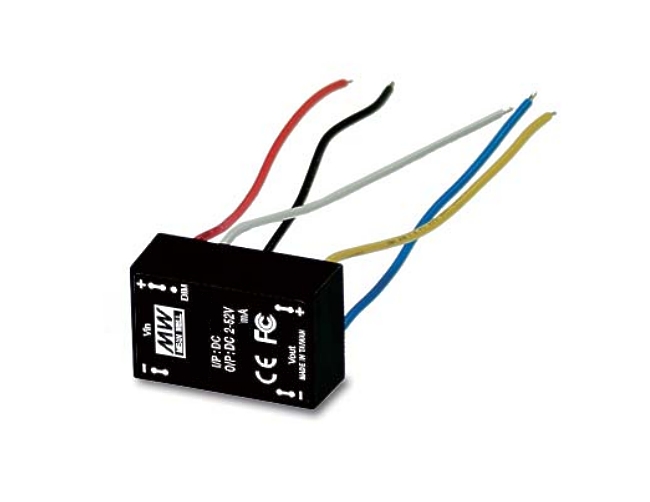

600mA LED Treiber für den Betrieb mit 12V oder 24V in KFZ, Caravan, 12V oder 24V Netzteilen. Somit können 1..10 Stück der 600mA LEDs in Reihe problemlos betrieben werden Typischer Einsatz auch für 600mA LED Aufbau-Panel für Caravan, Wohnmobil usw. da Speispannung 12V oder 24V sein darf. Weiße oder Bunte High-Power-LEDs bieten unendlich viele Einsatzmöglichkeiten - nicht nur in Kleintaschenlampen, Signalleuchten oder Modellbau sonder auch mit LED Panels, Deckenleuchten usw. Um diese LEDs in betreiben zu können, benötigen Sie jedoch eine entsprechende Spannung und eine Strombegrenzung. Diese elektronische Strombegrenzung ist für direkte Speisung von 600mA Konstantstrom High-Power-LEDs ausgelegt.  Integrierte Strombegrenzung und Schutzbeschaltung sorgen für eine lange Lebensdauer der LEDs.  Es können je nach Type der Leds bis zu 10 LEDs in Reihe geschaltet werden. 600mA Konstantstromausgang ( CC )  weiter Eingangsspannungsbereich bis 36VDC  DC/DC Wandler bzw. DCDC Konverter  Hoher Wirkungsgrad  Schutz gegen: Kurzschluss und Übertemperatur geeignet zur Ansteuerung von LED-Beleuchtung Technische Daten: Eingangsspannung: 12V oder 24V typisch (Autom. Weitbereichseingang 9...28VDC) Ausgangsstrom: 600mA ( Konstantstrom = CC ) Anzahl der 600mA CC LEDs je nach Eingangsspannung  Anzahl max  9 LEDs je 600mA bei Input 12V DC ( siehe auch Datenblatt Kurve weitere Bilder )  Anzahl max 11 LEDs je 600mA bei Input 24V DC ( siehe auch Datenblatt Kurve weitere Bilder )  Anzahl max 11 LEDs je 600mA bei Input 28V DC ( siehe auch Datenblatt Kurve weitere Bilder )  INFO: Natürlich kann auch nur eine 600mA LED Lampe angesteuert werden. !  Leistungsbereich Ausgang: 0,5....15Watt max. 16,8 Watt Wirkungsgrad: 91% bei Input 24VDC / 87% bei Input 12VDC  Kühlung durch freie Konvektion integrierte EMV-Filter (nach EN55015 und FCC Teil 15), ohne zusätzliche Eingangsfilter und Kondensatoren digitale PWM und oder analoge Spannungs-Dimmung ( nicht zwingend nötig )  Dimmbar über Poti oder Steuergerät im Bereich von >2 .... 10VDC (  Schutz gegen: Kurzschluss und Übertemperatur geeignet zur Ansteuerung von LED-Beleuchtung Schutznorm: IP67 Wasserfest Outdoor Indoor tauglich  Vibrationsfest bis 2G 10min im Bereich 10...500Hz  Temperatureinsatzbereich: -40°...+71°C  Anschlüsse: 100mm Litze 5x 0,75qmm      Schwarz = Eingang - Minus      Rot = Eingang + Plus      Blau = Ausgang - Minus      Gelb = Ausgang + Plus       Weiss = Remote ON/OFF oder Dimmfunktion 2..10V ( poti oder Steuergerät 0-10V ) Abmessung: B: 20,30mm / L: 31,80mm / H: 12,20mm  Gewicht: 18gr
