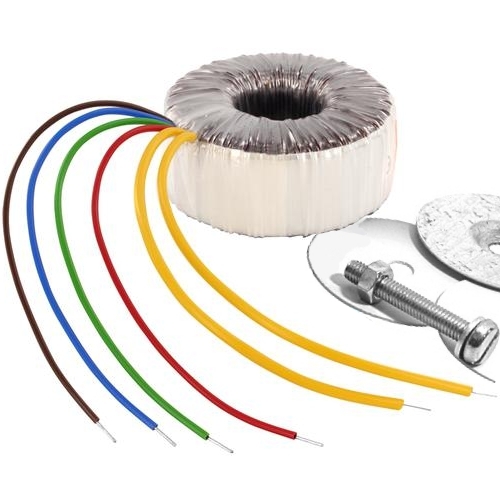

12VAC 160VA Trafo Ringkerntrafo 2x12V oder 1x 24V Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC ) Leistung: 160VA Galvanisch getrennt Belastbarkeit 160VA = 2x 6,66A je 12V Wicklung Kann auch auf 1x 12V 13,3A verschaltet werden Kann auch auf 1x 24V 6,66A verschaltet werden ( siehe auch weitere Bilder ) Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 12VAC Grün-Rot Ausgangswicklung-2 = 12VAC Braun-Blau Leerlaufstrom, typ. (230V): 10mA / Kernverlust, typ.: 0,97W Kupferverlust, typ. (120°C): 20,8W EN61558 Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 104mm / Höhe: ca. 44mm Gewicht: 1,7kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
18V Trafo Ringkerntrafo 18V Transformator mit 160VA Leistung Eingang: 230Vac 50/60Hz +/-10% ( Einsatzbereich 207....253VAC) Galvanisch getrennt Leistung 160VA Ausgang: 2x 18V AC Wechselspannung 2x 4,44A Ausgangsstrom: 2x 4440mA = 4,44A Durch die zwei 18V Ausgangswicklungen kann der Trafo auch wie folgt verschaltet werden. Serienschaltung 18V+18V auf 36V mit 1x 4,44A oder Parallelschaltung 18V mit 1x 8,88A ( siehe auch weitere Bilder ) Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 18VAC Grün-Rot Ausgangswicklung-2 = 18VAC Braun-Blau Leerlaufstrom, typ. (230V): 10mA / Kernverlust, typ.: 0,97W Kupferverlust, typ. (120°C): 20,8W EN61558 Schutzart IP00 Isolationsklasse: TA40/E Durchmesser: 104mm Höhe: ca 44mm Gewicht: 1,76g Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
22V Trafo Ringkerntransformator mit 160VA Leistung Eingang: 230Vac typisch 50Hz +/-10% ( 207...253VAC) Eingang zu Ausgang galvanisch getrennt Leistung / Belastbarkeit 160VA Ausgang: 2x 22Volt AC Wechselspannung 2x 3,64A 2-Ausgangswicklungen = 4-Drähte Ausgangsstrom: 2x 3,64A = 2x 3640mA Erfüllt Normen EN61558 Schutzart IP00 Isolationsklasse: TA40/E Farben der Anschlußdrähte Anschlüsse: 2x Gelb = 230VAC Eingang Ausgangswicklung-1 = 22VAC Grün-Rot Ausgangswicklung-2 = 22VAC Braun-Blau Leerlaufstrom, typ. (230V): 10mA Kernverlust, typ.: 0,97W Kupferverlust, typ. (120°C): 20,8W Durchmesser: 105mm Höhe: ca 44mm Gewicht: 1,7kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation Zusatzinformationen : 2x 22Volt Universal Ringkern Transformator für Anwendungen aller Art ersetzt u.a. auch die Ringkerntrafo von Polytronik 859632 mit 2x21Volt AC ( 21V-0-21V ) ersetzt u.a. auch die Ringkerntrafos andere Hersteller mit 2x23Volt AC ( 23V-0-23V ) Ideal für Neuaufbnau oder auch als Ersatztrafo für die Steuerungstechnik, auch oft eingesetzt in Garagentor-Steuerungen, Verstärker, Baugruppen der Beleuchtungstechnik usw. Ausgang: 4 x 200mm Drähte für die 2 Wicklungen (2x24V) Nebeninformation: Es können auch 2 Ausgangsdrähte zusammen geschaltet werden z.B. Mögliche Beschaltungen ( siehe auch weitere Bilder ) 160VA mit 1x 22Volt AC mit max 1x 7,27A 160VA mit 2x 22Volt AC mit max 2x 3,64A 160VA mit 1x 44Volt AC mit max 1x 3,64A 160VA 22V--0V--22V 160VA 21V--0V--21V
