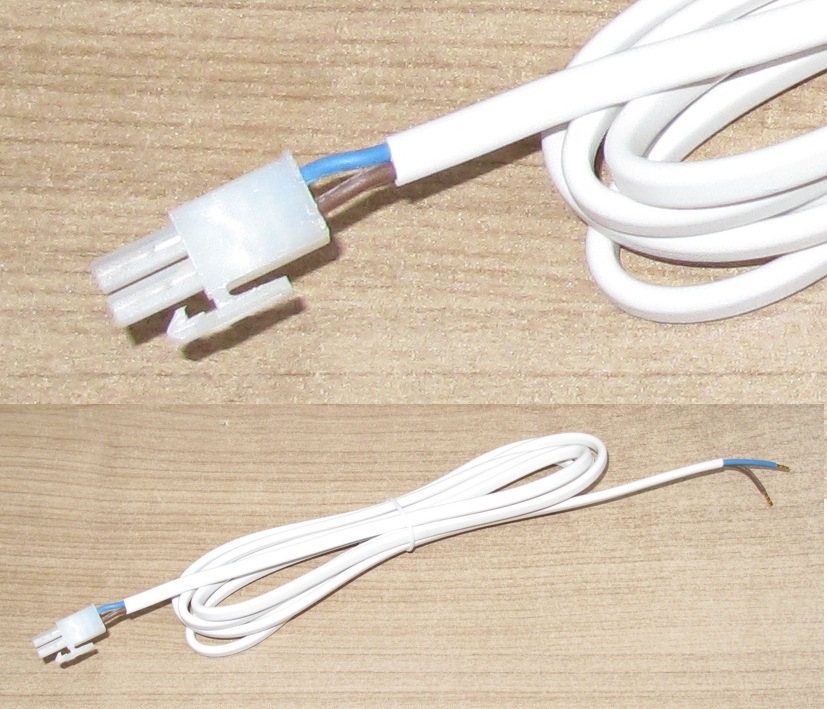

Anschlußkabel zum verbinden für LED Leuchten, LED Birnen, LED Leuchtmittel aller Art auch für Halogentechnik geeignet   Verbindungskabel mit AMP-Stecker auf offenes Kabelende für den Innenbereich  Typische Einsatz 12V AC oder DC oder 24V AC oder DC ( CV oder CC Technik )  Kabellänge ca. 2,0m Weiss Kabeltyp: H03VVH2-F 2x0,75qmm  AMP Stecker  ( Kodierung 2x halbrund in eine Richtung )  Durch die halbrunde Kodierung der Steckelemente ist eine feste Polarität gewährleistet Abmessungen der Verbinder ( siehe auch weitere Bilder ) :    2-pol Stecker Kontaktbereich = B: 3,4mm L: 7,6mm ( Griff mit Nase 5,5 x 8,5mm )      Kodierung : Jeder Kontakt ist der Kunststoff außen Quadratisch mit halbrunder Ausstülpung       Außenabmessungen: 3,4 x 3,4mm das fertig konfektionierte Kabel mit Stecker auf Buchse ist passend zum optionalen 6-fach Schnellsteckverteiler = 39-855-00910 Optional hierzu passend erhältlich :  Bst Nr 39-855-00910 = 6-fach LED Verteiler ( bis 10A Niedervolt  )  Diese Kabel mit AMP-Steckverbinder ist in drei Ausführungen erhältlich :  Bst-Nr 15-300-00620 = 1m Verlängerung = Verbindungskabel Stecker auf Buchse  Bst Nr 15-300-00630 = 2m Verlängerung = Verbindungskabel Stecker auf Buchse Bst Nr 15-300-00640 = 2m Kabel mit Stecker = Verbindungskabel Stecker auf offenes Kabelende  NEU nun auch als 220-240VAC HV = Hochvoltvariante erhältlich mit anderer Steckerkodierung  Bst-Nr 15-300-00860 = 4-fach Verteiler 230VAC Steckverteiler  Bst-Nr 15-300-00800 = 2pol Stecker auf offenes 200mm Litzenkabel für Lüster- oder Wagoklemmen   Bst-Nr 15-300-00830 = 230VAC Stecker mit GU10 Fassung  Bst Nr 15-300-00820 = 2m Verlängerung = 230VAC HV-Verbindungskabel Stecker auf Buchse

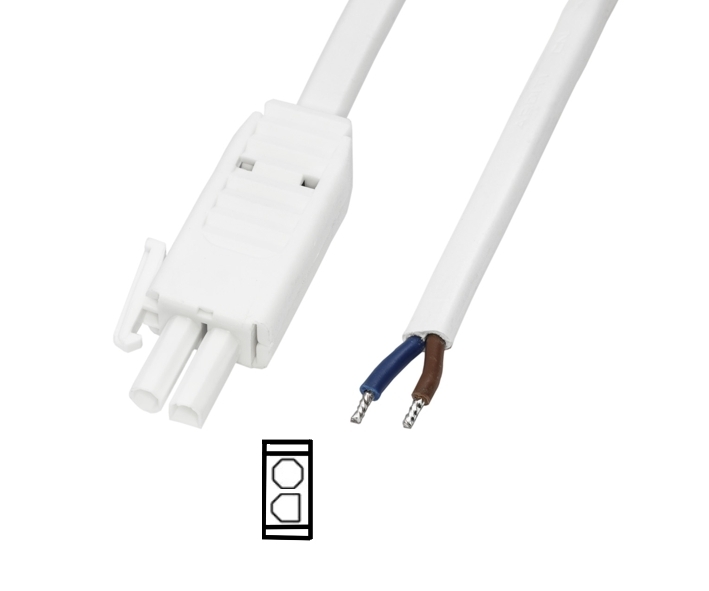

LED Steckverbindersystem. Typischer Einsatz LED-Beleuchtungstechnik oder auch Halogentechnik  LED Stecksystem für den fachgerechten Anschluß 230VAC Leuchtenanschluss  Der Leuchtenanschluß eignet sich zum Anschluß von 230 Volt Leuchten  Verpolungssicher Kontakte da Kodiernase ( 2x spezielle Kodierung siehe weitere Bilder )  Belastbarkeit: max 7A  Spannungseinsatz 220V ... 240V AC  ermöglicht eine schnelle und zeitsparende Verdrahtung. Das Anschlusskabel ist 200mm lang, und hat 2x 0,75qmm  Abverkauf Ersatzteil solange Vorrat reicht  Technische Daten:  Material Kunststoff Der Stecker ist vergossen und nicht öffenbar Schutzgrad : IP20  Temperatureinsatzbereich: -25°C ... +85°C  Optional hierzu passend erhältlich ( siehe auch unten im Zubehör-Register ) :  Bst-Nr 15-300-00860 = 4-fach Verteiler 230VAC Steckverteiler  Bst-Nr 15-300-00800 = 2pol Stecker auf offenes 200mm Litzenkabel für Lüster- oder Wagoklemmen   Bst-Nr 15-300-00830 = 230VAC Stecker mit GU10 Fassung  Bst Nr 15-300-00820 = 2m Verlängerung = 230VAC HV-Verbindungskabel Stecker auf Buchse Zusatzinfo : Durch die spezielle Kodierung der Stecker passt dieses Stecksystem nicht zur AMP Niedervolt Stecksystem !

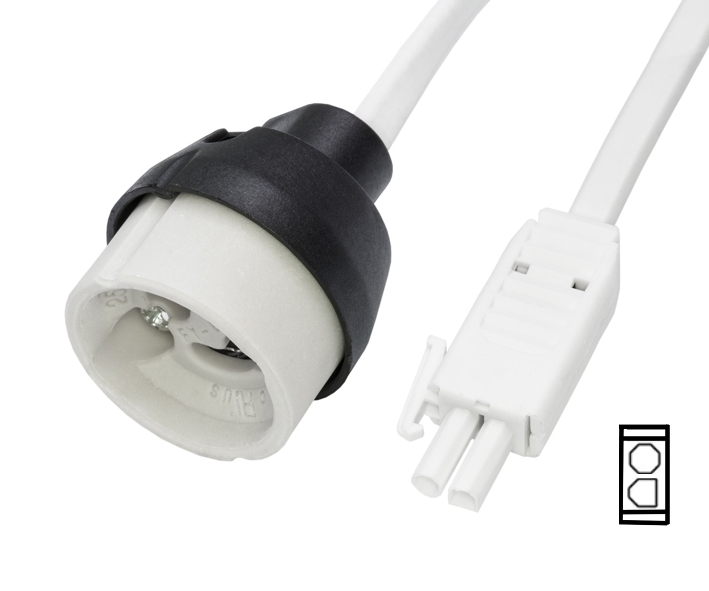

LED Steckverbindersystem mit GU10 Fassung. Typischer Einsatz LED-Beleuchtungstechnik oder auch Halogentechnik  LED Stecksystem für den fachgerechten Anschluß 230VAC Leuchtenanschluss  Der Leuchtenanschluß eignet sich zum Anschluß von 230 Volt Leuchten wie z.B. LED Einbaustrahlern mit GU10 Kontakt Verpolungssicher Kontakte da Kodiernase ( 2x spezielle Kodierung siehe weitere Bilder )  Belastbarkeit: max 7A  Spannungseinsatz 220V ... 240V AC  ermöglicht eine schnelle und zeitsparende Verdrahtung. Das Anschlusskabel ist 200mm lang, und hat 2x 0,75qmm  Technische Daten:  Material Kunststoff Der Stecker ist vergossen und nicht öffenbar Schutzgrad : IP20  Temperatureinsatzbereich: -25°C ... +85°C  Optional hierzu passend erhältlich ( siehe auch unten im Zubehör-Register ) :  Bst-Nr 15-300-00860 = 4-fach Verteiler 230VAC Steckverteiler  Bst-Nr 15-300-00800 = 2pol Stecker auf offenes 200mm Litzenkabel für Lüster- oder Wagoklemmen   Bst-Nr 15-300-00830 = 230VAC Stecker mit GU10 Fassung  Bst Nr 15-300-00820 = 2m Verlängerung = 230VAC HV-Verbindungskabel Stecker auf Buchse Zusatzinfo : Durch die spezielle Kodierung der Stecker passt dieses Stecksystem nicht zur AMP Niedervolt Stecksystem !

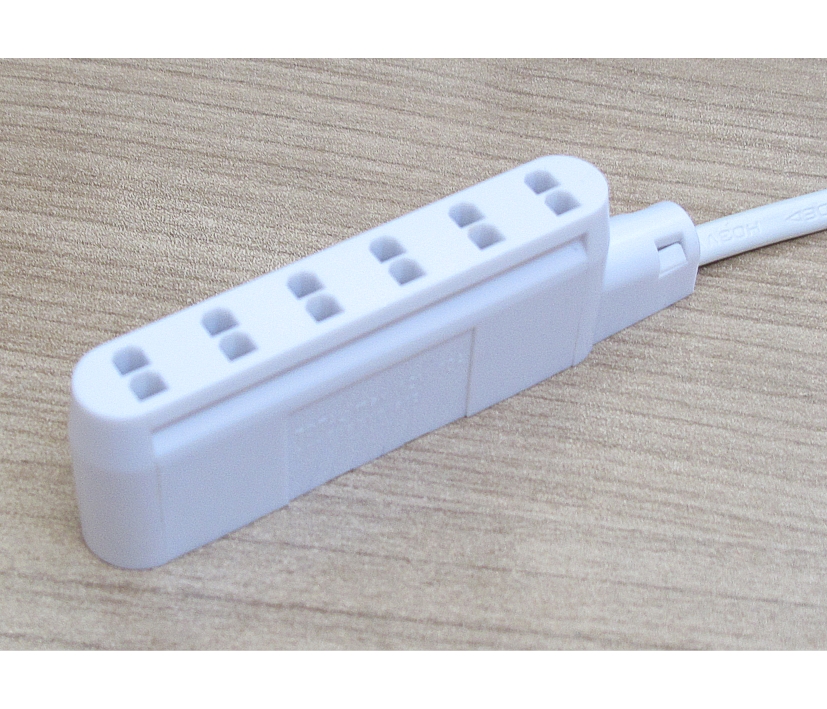

Steckverteiler Niedervolt 6-fach Verteiler. Typischer Einsatz LED-Beleuchtungstechnik oder auch Halogentechnik  6-fach Verteiler mit 150mm Anschlusskabel Der Verteiler ist 2-polig je Kontakt ausgelegt Verpolungssicher Kontakte da Kodiernase Kodierung 2x halbrund in eine Richtung ( siehe weitere Bilder )  Durch die halbrunde Kodierung der Steckelemente ist eine feste Polarität gewährleistet Belastbarkeit: 0...120Watt = 10A ( pro Steckkontakt max 4,2A ) Spannungseinsatz 12V oder 24V DC oder AC ( da reiner Verteiler ) Kompatibel mit allen Transformatoren (AC) und LED Treibern (DC) oder auch DC Netzteile, 12V von KFZ, Caravan, Boot ...  Verteilt die Leistung auf 2...bis...6 Leuchtmittel, Verbraucher .... der selben Spannungsart Verteilt z.B. auch die 12V DC Stromversorgung auf  2...bis...6 Verbraucher aller Art oder auch Verteilt z.B. auch die 24V DC Stromversorgung auf  2...bis...6 Verbraucher aller Art ermöglicht eine schnelle und zeitsparende Verdrahtung. Das Anschlusskabel ist 15cm lang, und hat 0,75qmm  Technische Daten:  Gesamtbelastung 180 Watt max 10A  Leistung pro Abgang 4,2A: 50Watt bei AC 11,5V  Leistung pro Abgang 4,2A: 50Watt bei DC 12V  ( 11-13,8V )  Geeignet für AC oder DC von 12-48V also auch 12V 24V usw.  Geeignet für Gleichstrom (DC) und auch für Wechselstrom (AC) Reiner durchverdrahtetet 6-fach Verteiler ohne Elektronik 1:1 Eingang auf Klemme  Bemerkung: Eingangsspannung ist = Ausgangsspannung  da reiner 6-fach durchverdrahteter Verteiler ( siehe auch weitere Bilder )  Material Kunststoff Schutzklasse III   Abmessungen: Länge 87mm / Breite 14mm / Höhe 26mm  Optional hierzu passend erhältlich ( siehe auch unten im Zubehör-Register ) :  Anschlussmöglichkeit 2polige Verbindungskabel mit verpolungsicheren Raststecker zb. Bst-Nr 39-855-00910 = 6-fach NV-Steckverteiler  Bst-Nr 15-300-00620 = 1m Verlängerung = NV-Verbindungskabel Stecker auf Buchse  Bst Nr 15-300-00630 = 2m Verlängerung = NV-Verbindungskabel Stecker auf Buchse Bst Nr 15-300-00640 = 2m Kabel mit Stecker = NV-Verbindungskabel Stecker auf offenes Kabelende  NEU nun auch als 220-240VAC HV = Hochvoltvariante erhältlich mit anderer Steckerkodierung  Bst-Nr 15-300-00860 = 4-fach Verteiler 230VAC Steckverteiler  Bst-Nr 15-300-00800 = 2pol Stecker auf offenes 200mm Litzenkabel für Lüster- oder Wagoklemmen   Bst-Nr 15-300-00830 = 230VAC Stecker mit GU10 Fassung  Bst Nr 15-300-00820 = 2m Verlängerung = 230VAC HV-Verbindungskabel Stecker auf Buchse

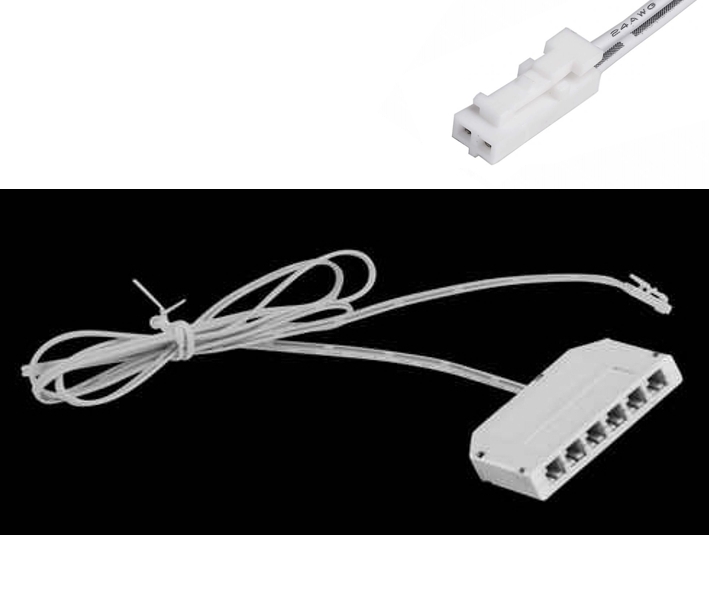

Steckverteiler Mini-AMP Niedervolt 6-fach Verteiler. Typischer Einsatz LED-Beleuchtungstechnik  Steckerfertige Installation vorkonfektiobierte Komponenten. Einfach und verpolsichere Montage 6-fach Verteiler mit 1000mm = 1m Anschlusskabel Der Verteiler ist 2-polig je Kontakt ausgelegt Verpolungssicher Kontakte da L-Kodiernase  Durch die L-Kodierung der Steckelemente ist eine feste Polarität gewährleistet Belastbarkeit: 0...72Watt = 3A  Spannungseinsatz 12V oder 24V DC oder AC ( da reiner Verteiler ) Verteilt die Leistung auf 2...bis...6 Leuchtmittel, Verbraucher .... der selben Spannungsart Verteilt z.B. auch die 12V DC Stromversorgung auf  2...bis...6 Verbraucher aller Art oder auch Verteilt z.B. auch die 24V DC Stromversorgung auf  2...bis...6 Verbraucher aller Art ermöglicht eine schnelle und zeitsparende Verdrahtung. weitere Daten :   Der LED-Verteiler ist 2polig ausgelegt ( RM 2,54mm ) parallel durchverdrahtet Anschlussmöglichkeit 6x Buchsen für 2pol Stecker mit Kodiernase ( Mini AMP Stecker ) Abmessungen Mini-AMP Stecker siehe auch weitere Bilder  Stecker Frontbereich : B: 5,0mm / H-1: 2,4mm / H-2 = 4,0mm mit L / H-3 : 4,8mm mit Kodiernase / L: 15mm Spannungseinsatz 12V oder 24V Systeme üblich ( 6-24V max 3A ) Schutzklasse IP20 Indoor Schutzklasse III Material Kunststoff Abmessungen: B: 58mm / Tiefe 38mm / Höhe 10mm Passend zu sehr vielen Systemen div. Hersteller u.a. 15-130-01250 + 15-130-01260 AUCH FUER LEUCHTENSERIEN CORTINA, LUMI & LUMILA, GENUA u.a. mit selbem Stecksystem

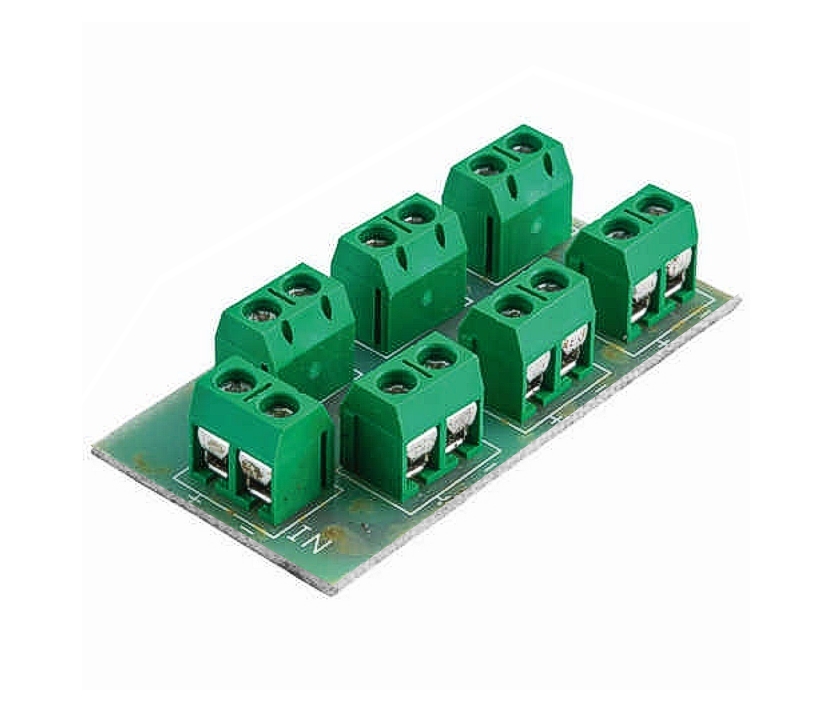

LED-Verteiler für Serienschaltung zB für CC-LED Technik Konstantstrom LED Kabelverteiler bzw. Kabel-Verteilerbox fuer die Serienschaltung 7-Printklemmen für Kabel bis 1,5qmm mit Drahtschutz Erstellte Verbindungen sind wieder lösbar. Konstantsstrom-Versorgung von LED-Lampen z.b. 300mA / 350mA / 500mA .... 1050mA Beschriftung mit +Plus und - Minus Schutzgrad IP20 Einsatz typisch von 3-80V Belastbarkeit bis 6A In der Mitte der Platine sind 2 Bohrungen für Befestigungsschraube mit DM 4,8mm Abmessungen: Hoehe: 13mm / L: 56mm / B: 28mm

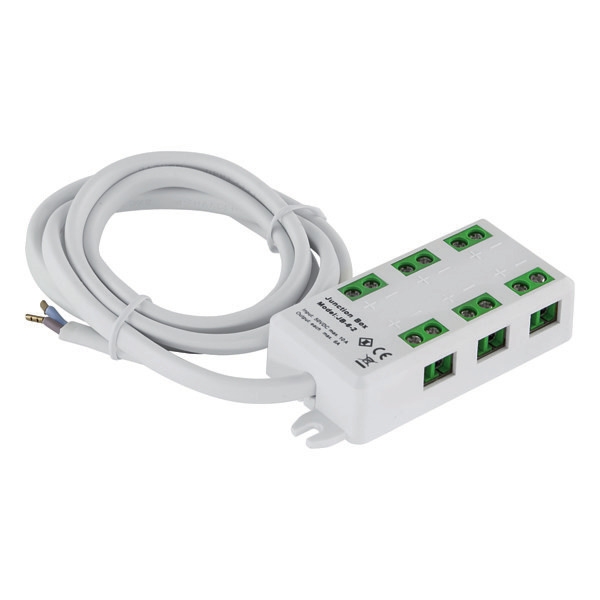

Grudsolider Stromverteilermit  Schraubklemmen  Niedervoltverteiler 6-fach  Schraubverteiler Niedervolt 6-fach für 12Volt oder 24V Anwendung CV oder CC  der 6-fach Verteiler für LED-Leuchtmittel oder auch Niedervolt-Halogenlampen  Kompatibel mit allen Transformatoren (AC) und LED Treibern (DC) oder auch DC Netzteile, 12V von KFZ, Caravan, Boot ...  Verteilt die Leistung auf 2...bis...6 Leuchtmittel, Verbraucher .... der selben Spannungsart Verteilt z.B. auch die 12V DC Stromversorgung auf  2...bis...6 Verbraucher aller Art oder auch Verteilt z.B. auch die 24V DC Stromversorgung auf  2...bis...6 Verbraucher aller Art ermöglicht eine schnelle und zeitsparende Verdrahtung. Das Anschlusskabel ist 100cm lang, und hat 0,75qmm  Technische Daten:  Gesamtbelastung 240 Watt  Leistung pro Abgang: 72Watt bei AC 11,5V  Leistung pro Abgang: 60Watt bei DC 12V  ( 11-13,8V )  Belastbarkeit je Schraubklemme je bis 6A ( pro Klemmenpar )  Geeignet für AC oder DC von 12-48V also auch 12V 24V usw.  Geeignet für Gleichstrom (DC) und auch für Wechselstrom (AC) 6 Schraubklemmen mit aufgedruckter Polaritätskennung ( + / - )  Reiner durchverdrahtetet 6-fach Verteiler ohne Elektronik 1:1 Eingang auf Klemme  Bemerkung: Eingangsspannung ist = Ausgangsspannung  da reiner 6-fach durchverdrahteter Verteiler ( siehe auch weitere Bilder )  Schraubklemmen für Kabel 0,75qmm, 1,5qmm bis max 2,5qmm  Schutzgrad IP20 Indoor Abmessungen: L: 63mm B: 32mm Lönge mit den bef.Nase 81mm Höhe 16mm Emfohlenes Zubehör fals benötigt ( z.B. Ersatz der alten Paulmann NV-Verteiler mit Sicherungshalter :  Bst Nr 31-843-00120 = Sicherungshalter in Zuleitung Belastbarkeit bis 20A  ( ATC-Fuse )  oder  Bst Nr 31-843-00040 = Sicherungshalter in Zuleitung für 5x20mm Sicherungen

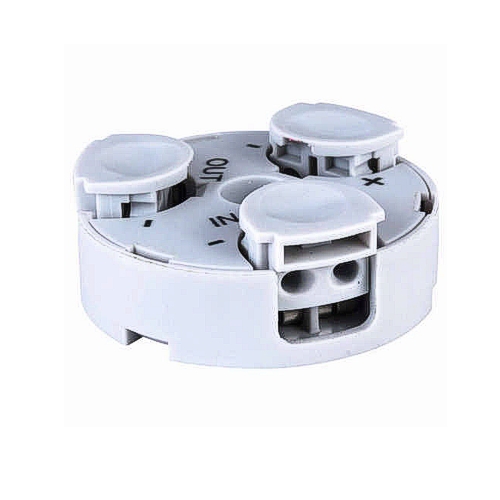

LED Verbinder Verteiler für Parallelschaltung zB. für LED DMX Lautsprecher Dali KNX usw Kabelverteiler bzw. Kabel-Verteilerbox fuer die Parallelschaltung Diese Klemme ist eine 2-adrige 3-weg Verbindungsklemme für die Niedervolt Parallelschaltung. Starre und flexible Leiter mit einem Querschnitt von 0.34...0.75qmm lassen sich ohne Abisolieren miteinander verbinden. Die Klemme vereinfacht die Verdrahtung komplexer Schaltungen mit Konstantspannung durch ein einziges Bauteil. Vordefinierte Strompfade mit Polaritätskennzeichnung führen durch die Installation und verhindern Verdrahtungsfehler. Erstellte Verbindungen sind wieder lösbar. Konstantspannungs-Versorgung von LED-Streifen, Lampen und Leuchten in Möbel- und Messebau Paralleler Anschluss mehrerer Lautsprecher an Verstärker in weiträumigen Beschallungszonen Verteilung von Steuersignalen wie 0/1-10 V, DALI, DSI, DMX, RDM oder KNX Technische Daten:  Beschriftung mit +Plus und - Minus IDC-Schneidklemme für Kabel und Litzen im Bereich 0,34-0,75qmm Kabelisolation max. DM 2.2mm Kontakte Oberflaechengeschuetzt mit Druckverschluß nzw. Druckverbindung Schutzgrad IP20 / Schutzklasse III Isolation: Polyamid 6.6, lichtgrau / Brennbarkeitsklasse nach UL 94: V-2 Dauergebrauchstemperatur 100 °C (kurzzeitig 160 °C) Einsatz typisch 12V und 24V Belastbarkeit bis max 60VDC 5A oder 48VAC 6A Material Kunststoff Grau In der Mitte Bohrung für Befestigungsschraube mit DM 3,5mm zentrale Bohrung für Schraube mit DM 3.5mm oder Klebefläche an Unterseite anbringen Abmessungen: Hoehe: 10mm / Durchmesser: 35mm
