24V 40W Netzteil direkt auf DIN-Schiene (Hutschiene) montierbar ideal für Maschinenbau, Schaltschrankmontage, Sicherheitstechnik usw. geschlossene Bauform Berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad und LED-Anzeige für Power-On + 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter geringe Restwelligkeit Technische Daten: Eingangsspannung 85...264Vac oder 120...370Vdc Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert Feineinstellung (24...30V) / Leistung: 40,8 Watt Ausgangsstrom: 0....1,7A Restwelligkeit: 150mV Wirkungsgrad: 88% Setup Rise Time: 500ms Hold Up Time: 50ms Überspannungsschutz: 105...150% Betriebstemperaturbereich: - 20 ... + 70 °C Anschluss über Schraubklemmen Gewicht: 0,3kg Abmessungen: T:100mm B:40mm H:90mm

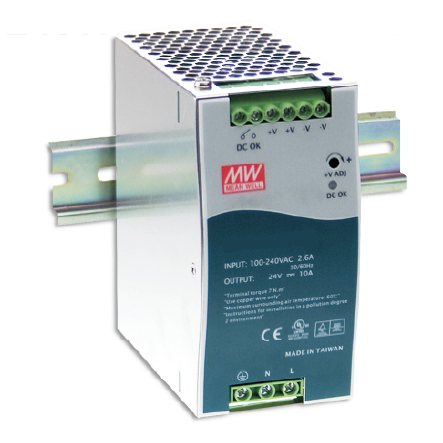

24V 10A Netzteil für die Hutschienenmntage mit zusätzlichem Steuerkontakt für die Fernsteuerung EIN/AUS über Steuerungseinheiten oder ext. Relaiskontakten aller Art. Technische Daten SDR240-24 : Eingangsspannung: 230Vac typisch Autom. Bereich: 88...264Vac oder 124...370Vdc Eingangsfrequenz bei AC: 47...63Hz automatisch Ausgangsspannung: 24V Gleichspannung stabilisiert Ausgangsspannung einstellbar über Poti von: 24...28V Max. Nennstrom: 10A bei 24Vdc  Stromabgabe: 0-10A am Ausgang Peak 15A Leistung: 240 Watt  PeakPower 360W (3-Sekunden) Effektivität: 94% Line Regualtion: +/- 0,5%  Load Regulation: +/-1% max. Restwelligkeit: 100mV  Hold up time: 20ms 230V Setup Time 1500ms bei 230Vac  Rise Time: 60ms bei 230VAC PowerFaktor: 0,93 (230VAC) / 0,99 (115VAC) Betriebstemperaturbereich: -25... +70°C Überspannungsschutz Ausgang Ja 29-33V Leistungsbegrenzung Montierbar auf Hutschiene DIN TS35mm  Remote ON/OFF Schaubklemmen (DC ok Relais Kontakt über Schließerkontakt) um den Ausgang Ein- bzw. Auszuschalten berührsichere Klemmen Abmessungen: B:63mm x H:125,2mm T: 113,5mm Gewicht: 1,03kg

24V Netzteil direkt auf DIN-Schiene / Hutschiene  montierbar geschlossene Bauform + TOP Industriequalität extrem zuverlässig ohne Lüfter  Einsatz bei Elektroverteiler Industriesteuerungen SPS Schaltanlagen Motorsteuerungen und Mess- und Regeltechnik, Automatisierung, SPS und Microelektronik, BLC + DC Motore Beleuchtung usw. verwendbar für 24Volt DC Anwendungen aller Art  Technische Daten: geschlossene Bauform TOP-Qualitä !  konvektionsgekühlt = keine Lüfter also leise berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz Kurzschlussfest Hoher Wirkungsgrad  Parallel verwendbar mit weiteren Netzteilen der selben Serie ( parallel use and boost power ) PFC = Ja Power Factor Korrektur  LED-Anzeige für Power-Status 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingangsspannung 100...240Vac (47..63Hz oder 120...370Vdc)  Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert Feineinstellung über Poti 23...28V frontseitig Leistung: 240 Watt Ausgangsstrom: max. 10A  Restwelligkeit: 180mV Line Regualtion: 1% Wirkungsgrad: 90% Überlastschutz: Ja Übertemperaturschutz: Ja Überspannungsschutz: Ausgang max. 31V Automatischer Restart by more then 110-140%  1x Status LEDs (DC ok) Safety Norm: EN60950-1 Normen: IEC60950-1-2005+A1+A2 / EN60950-1-2006+A11+A1+A12+A2:2013 EN55022:2010 / EN55024:2010 / EN61000-3-2-A1+A2 / IEC61000-3-3:2013 / EN61000-3-3:2013 EC-NO 278-2009 EN50563:2011 / EN50581:2012 Low Voltage Directive 2014/35/EU EMC Directive 2014/30/EU ERP konform bei Last 0mA sinkt der Eigenverbrauch unter 0,5Watt  Betriebstemperaturbereich: - 20° ... + 70 °C Anschluss über steckbare Schraubklemmen Ausgang: (3x(+) und 3x(-)) Anschluss über steckbare Schraubklemmen Eingang: 3x Klemmen (PE/N/L) Abmessungen: B: 60mm T:102mm mit Klemmen 113mm H:127mm Hutschienenclip anbei für übliche TS35 DIN Schiene Gehäuse: Aluminium Lüftungsschlitze oben und unten - Lüfter Nein Gewicht: 0,71kg erhältlich auch in folgenden Varianten 93-807-03024 = 24V  10W Hutschienen Netzgerät 93-807-07012 = 12V  10W Hutschienen Netzgerät 93-807-03025 = 24V  30W Hutschienen Netzgerät 93-807-03023 = 12V  30W Hutschienen Netzgerät 93-807-03026 = 24V  60W Hutschienen Netzgerät 93-807-03038 = 12V  60W Hutschienen Netzgerät 93-807-03027 = 24V 100W Hutschienen Netzgerät 93-807-06150 = 24V 150W Hutschienen Netzgerät 93-807-06180 = 12V 150W Hutschienen Netzgerät 93-807-07240 = 24V 240W Hutschienen Netzgerät 93-807-07120 = 12V 240W Hutschienen Netzgerät

Netzteil 24V - direkt auf DIN-Schiene (Hutschiene) montierbar Technische Daten: geschlossene Bauform berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad LED-Anzeige für Power-On + 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit.  Eingangsspannung 85...264Vac oder 120...370Vdc Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert Feineinstellung +-10% (21,6...26,4V) Leistung: 24 Watt Ausgangsstrom: 0....1,34A Leerlaufleistung: 0,75W Restwelligkeit: 150mV Wirkungsgrad: 84% Überspannungsschutz: 105...160%  Betriebstemperaturbereich: - 20 ... + 70 °C Anschluss über Schraubklemmen Gewicht: 0,19kg Abmessungen: T:100mm B:22,5mm H:90mm

24V 2,5A Netzteil für die Hutschiene. 24V Gleichspannung stabilisiert für Schaltschrank, Steuerungstechnik, Haustechnik, Modellbau usw.  Direkt auf DIN-Schiene montierbar geschlossene Bauform berührgeschützte Schraubanschlüsse Universaleingang Überlastschutz durch Strombegrenzung, auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung hoher Wirkungsgrad  LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast · eingebauter Entstörfilter, geringe Restwelligkeit niedrige Leerlaufleistung LED-Anzeige für Power-On Isolationsklasse II Technische Daten: Eingang: 230VAC typisch Autom.Eingangsspannung 100...240VAC  ( 85-264VAC  47/63Hz ) Ausgangsspannung : 24V DC stabilisierte Gleichspannung Feineinstellung über Poti für Ausgang im Bereich 23...25V Ausgangsstrom: 0....2,5Amp Restwelligkeit: 150mV Belastbarkeit / Leistung: 60Watt. Wirkungsgrad: 90%. Überspannungsschutz: 115 ... 135 % Leistungsbegrenzung: 105 ... 160 % Betriebstemperaturbereich: - 30 ... + 70 °C Anschluss über verdeckte isolierte Schraubklemmen. Abmessungen: B:52,5mm H: 54,5mm Länge: 90mm ( oben-Unten ) siehe auch weitere Bilder Zeichnung  Gewicht: 0,19kg Sicherheitsstandards:  UL62368-1, UL1310, IEC EN6238, EN61558 FCC Part15 Class B EN 55032: 2015 / EN55024:2010+A1: 2015 / EN610000-3-2: 2014 / EN61000-3-3: 2013  passende Hutschiene siehe (Zubehör-Register)

24V 2,5A Netzteil für die Hutschiene. 24V Gleichspannung stabilisiert für Schaltschrank, Steuerungstechnik, Haustechnik, Modellbau usw.  Direkt auf DIN-Schiene montierbar geschlossene Bauform berührgeschützte Schraubanschlüsse Universaleingang Überlastschutz durch Strombegrenzung, auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung hoher Wirkungsgrad  LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast · eingebauter Entstörfilter, geringe Restwelligkeit niedrige Leerlaufleistung LED-Anzeige für Power-On Isolationsklasse II Technische Daten: Eingang: 230VAC typisch Autom.Eingangsspannung 85...264VAC oder 120..370Vdc / Ausgangsspannung : 24V DC stabilisierte Gleichspannung Feineinstellung über Poti für Ausgang im Bereich 21,6...29V Ausgangsstrom: 0....2,5Amp Restwelligkeit: 150mV Belastbarkeit / Leistung: 60Watt. Wirkungsgrad: 90%. Überspannungsschutz: 115 ... 135 % Leistungsbegrenzung: 105 ... 160 % Betriebstemperaturbereich: - 30 ... + 70 °C Anschluss über verdeckte isolierte Schraubklemmen. Abmessungen: B:52,5mm H: 54,5mm Länge: 90mm ( oben-Unten ) siehe auch weitere Bilder Zeichnung  Gewicht: 0,19kg Sicherheitsstandards: UL62368-1, UL508, TUV BS EN/EN61558-2-16 ,  IEC62368-1, , BSMI CNS14336-1 , BS EN/EN61558-1 EAC TP TC 004 a BS EN/ pproved; Design refer to EN62368-1  passende Hutschiene siehe (Zubehör-Register)

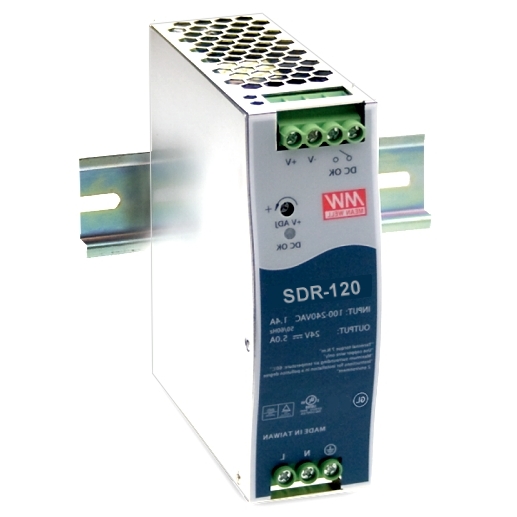

24V 5A Netzteil - grundsolides Hutschienen bzw. DIN-Schienen Netzteil mit 24 Volt Gleichspannung als Ausgangsspannung. Ideal für Beleuchtungstechnik,  Maschinenbau, Industrie, Elektriker usw. für alle 24V Verbraucher aller Art. Besonderheiten:  Remote ON-OFF Fernsteuerung  Hoher Wirkungsgrad von 91% Kein Lüfter  schlanke Bauform  Technische Daten: Eingangsspannungsbereich: 88...264Vac oder 124...370Vdc   Eingangsfrequenz bei AC: 47....63Hz autom.  Effektivität: 91%  Ausgangsspannung: 24Volt Gleichspannung  Ausgangsspannung einstellbar über Poti von: 24.....28V  Belastbarkeit: 0-5A bei 24V  Leistung: 120 Watt  Line Regualtion: +-0,5%  Load Regulation: +-1%  max. Restwelligkeit: 100mV  Setup Rise Time 1500ms bei 230Vac  Hold up time: 20ms 230V  Betriebstemperaturbereich: -25... +70°C  Überspannungsschutz-Ausgang: Ja 29-33V  Leistungsbegrenzung mit Restart  Abmessungen: Front: B:40mm x H:125,2mm T: 113,5mm  Montierbar auf Hutschiene DIN TS35mm  Gewicht: 0,7kg

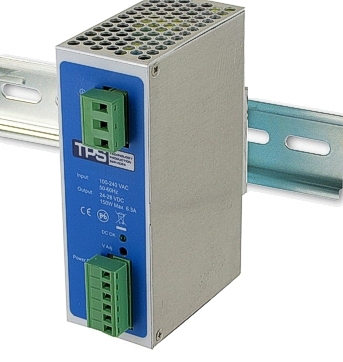

24V 6,3A Netzteil mit 150W direkt auf DIN-Schiene / Hutschiene montierbar solide Industrieausführung  Direkt auf DIN-Schiene (Hutschiene) montierbar + geschlossene Bauform + Kein Lüfter + 170% PowerBoost Funktion für 10Sek.  Besonder Eigenschaften : 170% Power Boost für 10 Sekunden somit auch ideal für induktive Lasten wie Motoren  Konvektionsgekühlt = keine Lüfter also leise  Parallel Funktion ( Es können mehrer Netzteil zusammengeschaltet werden )  berührgeschützte Schraubanschlüsse  Überlastschutz durch Strombegrenzung Überspannungsschutz  Kurzschlussfest mit Auto Recover Funktion  hoher Wirkungsgrad von 93%  LED-Anzeige für Power-On  100 % Burn-In-Test unter Volllast  eingebauter Entstörfilter, geringe Restwelligkeit. Einsatz bei Elektroverteiler und Modellbau, Schaltanlagen und Meß / Regeltechnik, Automatisierung, SPS und Microelektronik, Smart-Home Systeme, Motore und Beleuchtung. Somit verwendbar für Anwendungen im 24Volt Gleichspannungsbereich: Technische Daten: Betriebspannung: 230VAC typisch 50/60Hz  Eingangsspannung 85...264Vac (47..63Hz oder 120...370Vdc)  Power Factor: > 0.96  Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert  Feineinstellung über Poti 23...28V Frontseitig  Belastbarkeit / Leistung: 150Watt  Ausgangsstrom: max. 6,3A   Restwelligkeit: 240mV = Ripple/Noise: < 1 % of Output Voltage  Hold-up Time: 20ms full Load, 230 VAC Parallel OperaOon: Yes  Wirkungsgrad: 93%  Überlastschutz: Ja  Übertemperaturschutz: Ja /  Überspannungsschutz für den Ausgang bei 35V  1x Status LEDs (DC ok) Safety Norm:   CE compliance with Low-Voltage DirecOve 2014/35/EU  EMC DirecOve compliance with 2014/30/EU  Safety compliance with UL508, UL60950-1, EN60950-1 Betriebstemperaturbereich: - 0° ... + 70 °C  Anschluss über steckbare Schraubklemmen Ausgang: (3x(+) und 3x(-)) / Anschluss über steckbare Schraubklemmen Ausgang:  Anschluss über steckbare Schraubklemmen Eingang: 3x Klemmen (PE / N / L) Abmessungen: B: 43mm T:76,5mm mit Klemmen 90mm H:127mm  Hutschienenclip rückseitig befestigt und anbei für übliche TS35 DIN Schiene Gehäuse: Aluminium Lüftungsschlitze oben und unten Lüfter: Nein   erhältlich auch in folgenden Varianten 93-807-03024 = 24V  10W Hutschienen Netzgerät 93-807-07012 = 12V  10W Hutschienen Netzgerät 93-807-03025 = 24V  30W Hutschienen Netzgerät 93-807-03023 = 12V  30W Hutschienen Netzgerät 93-807-03026 = 24V  60W Hutschienen Netzgerät 93-807-03038 = 12V  60W Hutschienen Netzgerät 93-807-03027 = 24V 100W Hutschienen Netzgerät 93-807-06155 = 24V 150W Hutschienen Netzgerät 93-807-06180 = 12V 150W Hutschienen Netzgerät 93-807-07240 = 24V 240W Hutschienen Netzgerät 93-807-07120 = 12V 240W Hutschienen Netzgerät

24V Netzteil direkt auf DIN-Schiene (Hutschienennetzteil) montierbar geschlossene Bauform  24V Netzteil direkt auf DIN-Schiene (Hutschienennetzteil) montierbar geschlossene Bauform. Universell verwendbar 24V 0,42A 10W Belastbarkeit  Green Power Ausführung  Power Factor Meets EN61000-3-2, EN61000-3-3 Compliance with Low-Voltage Directive 2014/35/EU Parallel oder seriell Funktion ( zusammenschalten mehrer Netzteile JA )  IP30 Double Insulation geschlossene Bauform konvektionsgekühlt = keine Lüfter also leise berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung Überspannungsschutz · kurzschlussfest auto recovery hoher Wirkungsgrad LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingangsspannung 220-240V typisch 50-60Hz  Autom. Weitbereichseingang: 90-264V (AC 47-63Hz) oder 120-370V (DC)  Ausgangsspannung: 24V DC (Gleichspannung) stabilisiert Feineinstellung über integr. Poti (22...24V) Leistung: 10 Watt  Ausgangsstrom: 0...0,42A = max 420mA  Restwelligkeit: 120mV  HoldUp Time: 10-25ms  Line Regualtion: 1%  Wirkungsgrad: 80% Überspannungsschutz: 120...140% No Load Consumpton <0.3 W = 1,3mA Parallel and Serial Functon Applicaton Betriebstemperaturbereich: - 20 ... + 70 °C 2x Status LEDs (DC ok - DC Low)  Anschluss über Schraubklemmen Ausgang: (1x(+) und 1x(-)) Eingang: 2x Klemmen ohne PE da Schutzklasse 2  Gewicht: 0,2kg  Abmessungen: H: 91mm B:23mm T:57mm weitere Abmessungen siehe Zeichnung (weitere Bilder) Safety, EMC compliance with Low-Voltage Directive 2014/35/EU EMC Directive compliance with 2014/30/EU Safety compliance with UL508, UL60950-1, EN60950-1 Profile following to IEC439-1 for Low-Voltage Switchgear and Controlgear weitere Abmessungen siehe Zeichnung (weitere Bilder) Weiteres Zubehör erhältlich wie Hutschiene und Kleinverteiler (siehe Zubehör-Register)

24V Netzteil direkt auf DIN-Schiene montierbar. Dieses 24V Netzteil verfügen über einen AC/DC-Weitbereichseingang, die Ausgangsspannung ist fein einstellbar, und sie erfüllen die Stand-by-Anforderungen der EuP-Richtlinie. Technische Daten: Ultra schlanke Bauform nur 17,5mm breit wie ein Sicherungsautomat !  Eingang 230VAC typisch ( autom. Weitbereichseingang )  Eingangsspannung 85...264Vac (47-63Hz) oder 120...370Vdc Ausgangssspannung: 24Volt DC stabilisierte Gleichspannung Feineinstellung der Ausgangsspannung über integriertes Poti 21,6...29,0V Ausgangsleistung: 15Watt Ausgangsstrom: 0-0,63A = max 630mA  Restwelligkeit: 150mV Überspannungsschutz: Output: 27,6-32,4V geschlossene Bauform Isolations Klasse 2 Berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz   Kurzschlussfest     Lüftkühlung ohne Lüfter 100% Burn-In-Test unter Volllast    eingebauter Entstörfilter    Setup Time: 2000ms bei 230VAC  Rise-Time: 80ms bei 230VAC Hold Up Time: 30ms  bei 230VAC    Wirkungsgrad: 86% Betriebstemperaturbereich: -30... +70 °C Isolationsklasse II / Überspannungs-Kategorie: III Vibrationsfest : 2G 10min ( 10-500Hz ) Anschluss über Schraubklemmen Abmessungen siehe auch weitere Bilder = Zeichnung  Abmessungen: B: 17,5mm H:58,4mm T: 90mm  Gewicht: 0,078kg Passendes Zubehör wie Hutschiene, Installationsverteiler (siehe im Zubehör-Register)

24V Netzteil direkt auf DIN-Schiene montierbar. Dieses 24V Netzteil verfügen über einen AC/DC-Weitbereichseingang, die Ausgangsspannung ist fein einstellbar, und sie erfüllen die Stand-by-Anforderungen der EuP-Richtlinie. Technische Daten: Ultra schlanke Bauform nur 18,0mm breit wie ein Sicherungsautomat !  Eingang 230VAC typisch ( autom. Weitbereichseingang )  Eingangsspannung 100...240Vac (47-63Hz)  Ausgangssspannung: 24Volt DC stabilisierte Gleichspannung Feineinstellung der Ausgangsspannung über integriertes Poti 23...25V Ausgangsleistung: 15,12Watt Ausgangsstrom: 0-0,63A = max 630mA  Restwelligkeit: 150mV Überspannungsschutz: Output: 27,6-32,4V geschlossene Bauform Isolations Klasse 2 Berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz   Kurzschlussfest     Lüftkühlung ohne Lüfter 100% Burn-In-Test unter Volllast    eingebauter Entstörfilter    Setup Time: 2000ms bei 230VAC  Rise-Time: 80ms bei 230VAC Hold Up Time: 30ms  bei 230VAC    Wirkungsgrad: 86% Betriebstemperaturbereich: -30... +70 °C Isolationsklasse II / Überspannungs-Kategorie: III Anschluss über Schraubklemmen Abmessungen siehe auch weitere Bilder = Zeichnung  Abmessungen: B: 18,0mm H:58,4mm T: 90mm  Gewicht: 0,078kg Passendes Zubehör wie Hutschiene, Installationsverteiler (siehe im Zubehör-Register)

24V Netzteil 24V 10A 240W Hutschienennetzgerät DIN Schiene mit 24Volt Gleichsspannung  24V 10A Netzteil direkt auf die DIN-Schiene montierbar geschlossene Bauform, berührgeschützte Schraubanschlüsse Universaleingang Schraubkontakte Überlastschutz durch Strombegrenzung, auto-recovery geschützt gegen Kurzschluss, Überlast, Überspannung Status LED-Anzeige für DC OK  Technische Daten: Eingang: 230VAC typisch ( 50-60Hz ) Eingangsspannungsbereich: 90...264V AC (47...63Hz) oder 127...370V DC Leckstrom, max.: 1mA Ausgangsspsannung: 24Volt DC Ausgangsspannungsjustierung: +15% ( Poti 24..28V ) Ausgangsstrom 0-10A Belastbarkeit: 240Watt Restwelligkeit: 150mV Wirkungsgrad: 88,5% Lüfter Nein Luftgekühlt Integrierte PFC Funktion Überlastschutz: 105...130% HoldUp Time: 28ms ( 230VAC ) HoldUpTime: 28ms (230V) + SetupTime: 1500mS (230V) + Rise-Time: 100mS (230V)  Isolationsspannung I/P-O/P: 3000V AC / I/P-FG: 2000V AC / O/P-FG: 500V AC Normen: EN61000-6-2 ( EN50082-2 ) / UL508 / EN55032 / Betriebstemperaturbereich: -20...+70°C Abmessungen: 63 x 125,2 x 113,5mm Gewicht: 1Kg

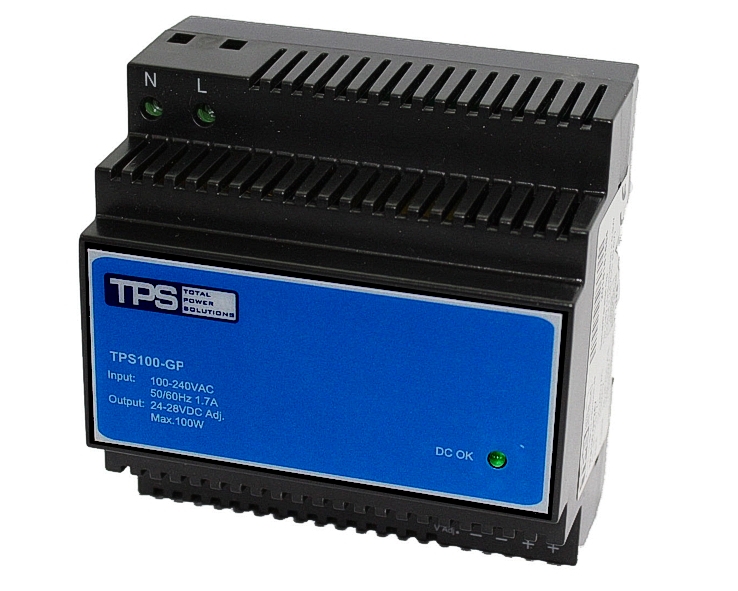

24V 4,2A 100W Netzgerät. Direkt auf DIN-Schiene (Hutschiene) montierbar. Universell verwendbar geschlossene Bauform konvektionsgekühlt = keine Lüfter also leise berührgeschützte Schraubanschlüsse  Parallel- oder Seriell Funktion ( zusammenschalten mehrer Netzteile JA )  SCHUTZEINRICHTUNGEN: Überspannungsschutz Überlastschutz, mit kontinuierlicher Leistungsbegrenzung (keine günstige Hiccup Lösung) Überstromschutz Temperaturschutz Kurzschlussschutz hoher Wirkungsgrad LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingang 230VAC typisch  Eingangsspannung 85...264Vac (47..63Hz ) oder 120...370Vdc Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert Feineinstellung +-10% (24...28V) / Leistung: 100-Watt Ausgangsstrom: 0....4,2A Restwelligkeit: 250mV HolUp Time: 10-25ms  Line Regualtion: 1% Wirkungsgrad: 89% Überspannungsschutz: 120...140%  Standby-Modus < 0.3 W ( Green ) Schutzklasse II  / Schutzart IP30 Normen: EN61000-3-2 / EN61347-2-13 EMC EN61204-3, EN55022 B, EN55011 B, EN61000-6-2, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11 EMI FCC-B, CISPR22-B 2x Status LEDs (DC ok - DC Low) Betriebstemperaturbereich: - 25 ... + 70 °C Anschluss über Schraubklemmen Ausgang: 2x(+) und 2x(-) Eingang: 2x Klemmen ohne PE da Schutzklasse 2 Gewicht: 0,38kg Abmessungen: T: 91mm B:89mm H:57mm Weitere Abmessungen siehe Zeichnung (weitere Bilder) passendes Zubehör wie Hutschiene, Verteilergehäuse usw. siehe im Zubehör-Register

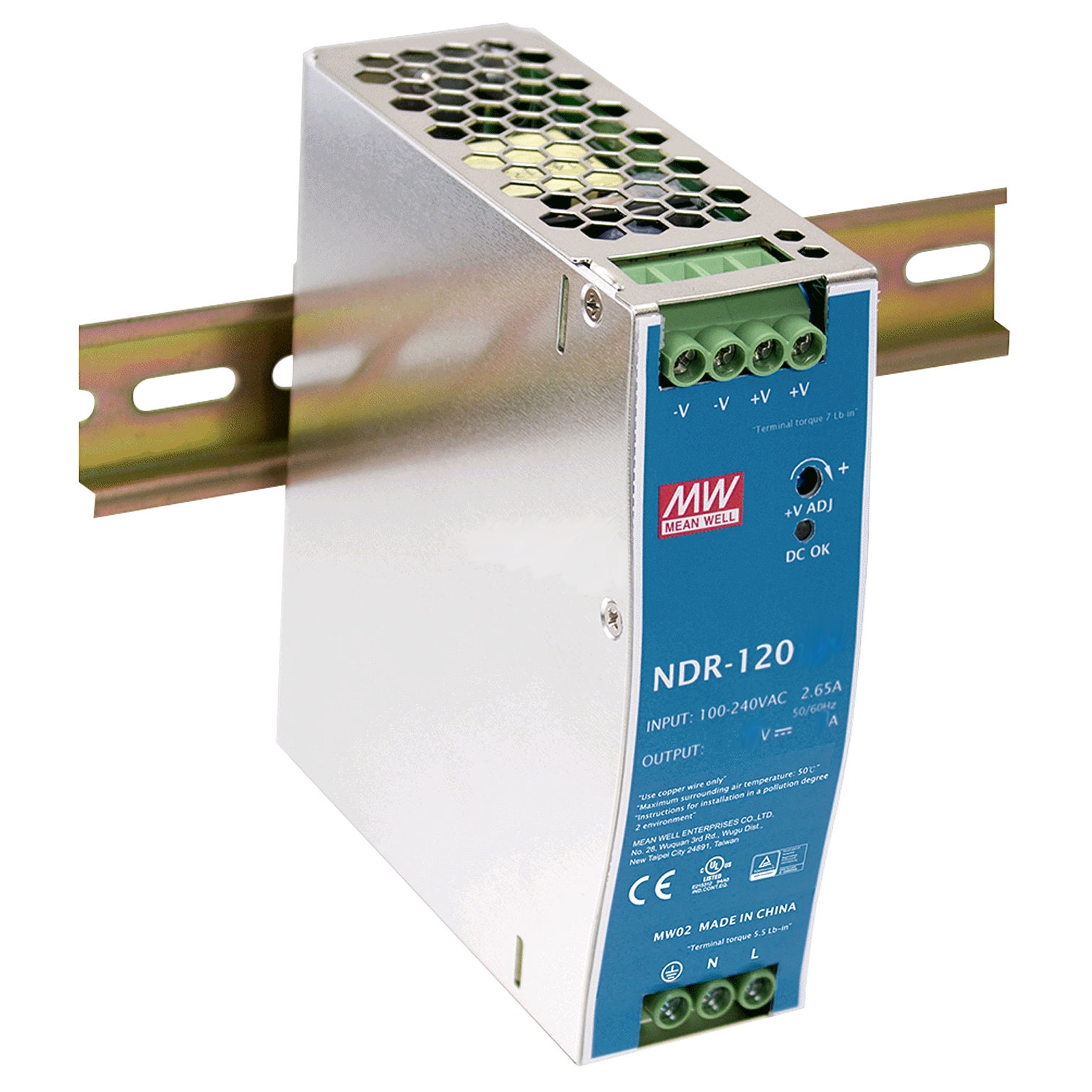

24V 5A Netzteil für die Hutschienen DIN Rail Montage  24Volt Netzteil mit 120-Watt Leistung. Ideal für alle 24Volt Verbraucher aller Art. Extrem stabiles und robustes 24V Industrienetzteil. Einsatzbereich Schaltschrankbau, Maschinenbau, LED Stromversorgung usw. stabilisierte 24Volt Ausgangsspannung Technische Daten: direkt auf 35mm DIN-Schiene montierbar berührsichere Schraubklemmen weiter Eingangsspannungsbereich Eingangsspannung: 230Vac typisch Weitebereichseingang: 90...264Vac Wechselstrom oder 127...370Vdc Gleichspannung Eingangsfrequenz: 47..63 Hz Ausgangsspannung: 24V DC stabilisierte Gleichspannung Ausgangspannung über Poti 24...28V nachstellbar Poti unterhalb der 4er Ausgangsklemme im Frontbereich Belastbarkeit Ausgang: 0-5A = max 5000mA bei 24V Mindestlast Nein Line Regulation: +/-2% Load Regulation: +/-1% Restwelligkeit: nur 100mV Voltage Tolerance: +/-2% Leistung: max 120Watt Effektivität: 88% 100% full load burn-in test Ausganggschutz (Überspannung): 29..33V Kurzschlusschutz: Ja automatisch Betriebstemperaturbereich: -20... +70 °C Überspannungsschutz: Ja 120-140% Leistungsbegrenzung Setup, Rise, Hold Time: 1200ms, 60ms, 16ms by 230V AC Over Load Protection: 105-150% of rate load Abmessungen: B: 40mm H: 125,2mm T: 113,5mm Gewicht: 0,6kg  Erfüllt Normen : Sicherheit : UL508,  BS EN/EN62368-1, EAC TP TC 004 approved;(meet BS EN/EN60204-1) RoHs : Ja  EMC Emission : Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B,                            BS EN/EN61000-3-2,-3, EAC TP TC 020 EMC Immunity : Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024,                            BS EN/EN61000-6-2 (BS EN/EN50082-2),                            BS EN/EN61204-3, heavy industry level, criteria A, EAC TP TC 020

24V Netzteil. Direkt auf DIN-Schiene (Hutschiene) montierbar (Schaltschrank) universell verwendbar  geschlossene Bauform berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad  LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit  Technische Daten HDR30-Serie:   Eingangsspannung 230VAC typisch Autom. Weitbereichseingang 100...240Vac   Now load power consumtion < 0,3Watt Integrierte LED Status Anzeige Anschluss über Schraubklemmen Ausgangsspannung: 24Volt DC  ( Gleichspannung) stabilisiert Feineinstellung über integr. Poti 23...25V Belastbarkeit-Leistung: 24-Watt  Ausgangsstrom: 0....1,0A Restwelligkeit: 150mV Spannungstoleranz: +/-1% Überspannungsschutz Ausgang : 30-36V DC Wirkungsgrad: 89%.  Überspannungsschutz: 105...160% Setup-Time: 500ms bei 230VAC Rise-Time: 50ms bei 230VAC Holdup-Time: 30ms bei 230VAC Betriebstemperaturbereich: - 30 ... + 70 °C Abmesungen siehe auch Zeichnung weitere Bilder Abm.: B:35mm H1:45mm für 45mm Schalttafelausbruch            H2: 63,35mm / H3: 90mm ) Gesamthöhe Klemme zu unten = H:58,4mm  Isolationsklasse II  Sicherheitsstandards: UL62368, UL1310, IEC EN6238, EN61558 FCC Part15 Class B EN55024:2010+A1: 2015 / EN610000-3-2: 2014 / EN61000-3-3: 2013 Gewicht: 0,12kg /

24V Netzgerät. Direkt auf DIN-Schiene (Hutschiene) montierbar. Universell verwendbar geschlossene Bauform konvektionsgekühlt = keine Lüfter also leise berührgeschützte Schraubanschlüsse  Parallel- oder Seriell Funktion ( zusammenschalten mehrer Netzteile JA )  SCHUTZEINRICHTUNGEN: Überspannungsschutz Überlastschutz, mit kontinuierlicher Leistungsbegrenzung (keine günstige Hiccup Lösung) Überstromschutz Temperaturschutz Kurzschlussschutz hoher Wirkungsgrad LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingang 230VAC typisch  Eingangsspannung 85...264Vac (47..63Hz ) oder 120...370Vdc Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert Feineinstellung (24...28V) / Leistung: 30-Watt Ausgangsstrom: 0....1,25A Restwelligkeit: 30mV HolUp Time: 10-25ms  Line Regualtion: 1% Wirkungsgrad: 84% Überspannungsschutz: 120...140%  Standby-Modus < 0.3 W ( Green ) Schutzklasse II  / Schutzart IP30 Normen: EN61000-3-2 / EN61347-2-13 EMC EN61204-3, EN55022 B, EN55011 B, EN61000-6-2, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11 EMI FCC-B, CISPR22-B 2x Status LEDs (DC ok - DC Low) Betriebstemperaturbereich: - 25 ... + 70 °C Anschluss über Schraubklemmen Ausgang: 2x(+) und 2x(-) Eingang: 2x Klemmen ohne PE da Schutzklasse 2 Gewicht: 0,22kg Abmessungen: T: 91mm B:53mm H:57mm Weitere Abmessungen siehe Zeichnung (weitere Bilder) passendes Zubehör wie Hutschiene, Verteilergehäuse usw. siehe im Zubehör-Register

24V Netzteil. Direkt auf DIN-Schiene (Hutschiene) montierbar (Schaltschrank) universell verwendbar  geschlossene Bauform berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad  LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit  Technische Daten HDR30-Serie:   Eingangsspannung 230VAC typisch Autom. Weitbereichseingang 85...264Vac oder 120...370Vdc  Now load power consumtion < 0,3Watt Integrierte LED Status Anzeige Anschluss über Schraubklemmen Ausgangsspannung: 24Volt DC  ( Gleichspannung) stabilisiert Feineinstellung über integr. Poti 21,6...29,0V Belastbarkeit-Leistung: 36-Watt  Ausgangsstrom: 0....1,5A Restwelligkeit: 150mV Spannungstoleranz: +/-1% Überspannungsschutz Ausgang : 30-36V DC Wirkungsgrad: 89%.  Überspannungsschutz: 105...160% Setup-Time: 500ms bei 230VAC Rise-Time: 50ms bei 230VAC Holdup-Time: 30ms bei 230VAC Betriebstemperaturbereich: - 30 ... + 70 °C Abmesungen siehe auch Zeichnung weitere Bilder Abm.: B:35mm H1:45mm für 45mm Schalttafelausbruch            H2: 63,35mm / H3: 90mm ) Gesamthöhe Klemme zu unten = H:58,4mm  Isolationsklasse II / Überspannungs-Kategorie: III  Vibrationsfest : 2G 10min ( 10-500Hz ) Sicherheitsstandards: UL62368-1, UL508, TUV BS EN/EN61558-2-16,       BS EN/EN61558-1,IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 approved;       Design refer to TUV BS EN/EN62368- Gewicht: 0,12kg /

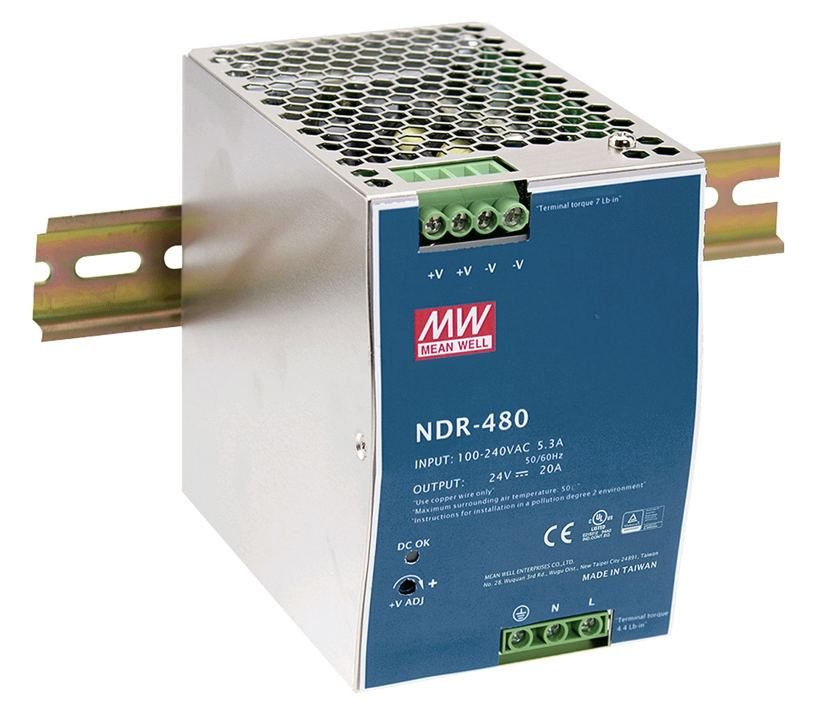

24V 20A bis 480Watt Netzteil für die Hutschiene, universell verwendbar ! Eigenschaften: direkt auf Hutschiene bzw. TS35 DIN Schiene montierbar kompakte Bauform berührsichere Klemmen kein Lüfter keine Geräusche ! ALU-Gehäuse passiv PFC Universell verwendbar wie Maschienenbau, Beleuchtungstechnik, Steuerungstechnik usw. Technische Daten: Eingangsspannung: 230Vac typiusch ( Autom.Weitbereich-Eing. 90...264Vac) oder 127...370Vdc Eingangsfrequenz: 47..63Hz autom. bei AC Ausgangsspannung: 24Volt stabilisierte Gleichspannung Ausgangsspannung einstellbar über Poti von: 24.....28V Belastbarkeit: 0-20A Nennstrom: 20A max. 480Watt  Mindeststrom: Nein Restwelligkeit: 150mV Überspannungsschutz: Ja Ausgang 29...33V Kurzschlussschutz: Ja Überlastungsschutz: Ja 105-150% Schutzbegrenzung: Ja mit autom. Restart Setup Time: 1500ms Rise Time: 100ms ( 230V ) Hold Time: 16ms ( 230V ) Effektivität: 92,5% Temperatur-Einsatzbereich: -20...+70°C Luftgekühlt ohne Lüfter PCF Funktion integriert EN61000-3-2 Normen: Compliance to BS EN/EN55032 (CISPR32),BS EN/EN61204-3 Class B,BS EN/EN61000-3-2,-3,EAC TP TC 020,CNS13438 Class B Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024,BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN61204-3, Heavy industry level, criteria A, EAC TP TC 020 100% full load burn-in test Line Regualation: +/-0,5% Load Regulation: +/-1% Anschlüsse über Schraubklemmen: Anschluss-Eingang: L - N - PE Anschluss-Ausgang: 2x V+ und 2x V-bis 4qmm Abmessunge: B: 85,5mm H:125,2mm T:128,5mm Montierbar auf : DIN rail TS35 (35mm übliche) Gewicht: 1,52Kg

24V Netzteil direkt auf DIN-Schiene (Hutschienen-Netzteil) montierbar geschlossene Bauform    Dieses hochwertige 24V Netzteil ist ein leistungsfähiges elektronisches Schaltnetzteil für die Hutschienenmontage ( DIN-Rail ) . Es eignet sich z. B. für die Industrie- und Hausautomation (Smart-Home Systeme) oder industrielle Anwendungen (Automation, Maschinenbau etc.). Unsere neue GREEN POWER Serie zeichnet einen extrem geringen Verbrauch im Standby-Modus aus. Der Verbrauch liegt bei nur noch < 0.3 W. Durch die Bauform ist das Netzteil nicht wie einige andere Modelle nur für die Hutschienenmontage geeignet, sondern auch für den Einbau in Haussicherungskästen und Elektro-Verteilerkästen (z. B. von Hager, Rietal, Siemens  etc.).  Besonderheiten:  Green Power Ausführung  Power Factor Meets EN61000-3-2, EN61000-3-3 Compliance with Low-Voltage Directive 2014/35/EU Parallel und Seriell Funktion ( Es können mehrer Netzteile dieser Serie verschaltet werden ) Parallel tauglich zb. Leistungserhöhung 2x2,5A = 5,0A Seriell Funktion mit 2x 24V kann 48VDC erzeugt werden Konvektionsgekühlt = keine Lüfter also leise berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery + Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit  Technische Daten: Eingangsspannung 230VAC typisch    Autom. Weitbereichseingang 85...264Vac (47..63Hz) oder 120...370Vdc /  Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert  Feineinstellung über Poti (24...28V)  Belastbarkeit Ausgang  60-Watt  Ausgangsstrom: 0....2,5A  Restwelligkeit: 1% = 120mV  No Load Consumpton ＜0.3 W = 1,3mA Parallel and Serial Functon Applicaton HolUp Time: 20ms bei 230VAC full Load  Line Regualtion: 1%  Wirkungsgrad: 87%.  Überspannungsschutz: 120...140%  1x Status LEDs (DC ok  Lendesdauer MTBF >350.000h laut Herstellerangaben = 35-40Jahre  Betriebstemperaturbereich: - 25 ... + 85 °C  Kunststoffgehäuse Plastic Class V0 Anschluss über Schraubklemmen  Ausgang: (2x(+) und 2x(-))  Eingang: 2x Klemmen ( N+L )     ohne PE da Schutzklasse 2  Gewicht: 0,25kg  Abmesungen: T: 91mm B:71mm H:57mm  Low Voltage Directive 2006/95/EC  EMC Directive 2004/108/EC  IEC801,-2, -3,-4, -5, -6, Level 3  Compliance with UL1310 Class2 (2), UL508, UL60950-1, EN60950-1  passend Zubehör wie Hutschiene und Installationsverteiler siehe im Zubehör-Register

24V Netzteil Hutschienennetzteil mit 24V 3,2A Gleichspannung und 75 Watt Belastbarkeit  Eigenschaften: direkt auf DIN-Schiene montierbar kompakte Bauform  berührsichere Klemmen geschlossene Bauform im ALU Gehäuse Konvektionsgekühlt = keine Lüfter also leise berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz kurzschlussfest Guter Wirkungsgrad LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingangsspannung: 230V 90..264Vac (47..63Hz) oder 127...370Vdc) Ausgangsspannung: 24Volt DC Gleichspannung stabilisiert Feineinstellung poti (24...28V ) Leistung: 76,8 Watt Belastbarkeit Ausgangsstrom: 0...3,20A = max. 3200mA Restwelligkeit: 120mV Line Regulation: +/-0,5% HolUp Time: 50ms / Setup-Time: 1200ms / Rise Time: 60ms Line Regualtion: +/-0,5% Wirkungsgrad: 88,0% Übertemperaturschutz: +85°C +/-5°C Überspannungsschutz: 29-37V Ausgang Status LEDs (DC ok ) Betriebstemperaturbereich: - 20 ... +70 °C Anschluss über Schraubklemmen Ausgang: (2x(+) und 2x(-)) Eingang: 3x Klemmen mit PE Gewicht: 0,51kg Abmessungen: T: 102mm / B:32mm / H:125,2mm ( siehe auch Zeichnung witere Bilder ) Lieferung inkl. DIN-Schienenhalter Reach + ROHS-konform

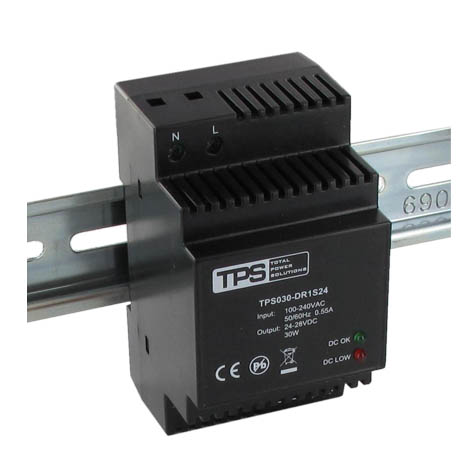

24V 30W Netzgerät direkt auf DIN-Schiene (Hutschiene) montierbar 24V 1,25A 30W Belastbarkeit geschlossene Bauform konvektionsgekühlt = keine Lüfter also leise berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingangsspannung 100...240Vac (47..63Hz oder 120...370Vdc) Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert Feineinstellung über integr. Poti 22...28V) Leistung: 30 Watt Ausgangsstrom: 0....1,25A Restwelligkeit: 250mV HolUp Time: 10-25ms  Line Regualtion: 1% Wirkungsgrad: 86% Überspannungsschutz: 120...140% Betriebstemperaturbereich: - 25 ... + 70 °C 2x Status LEDs (DC ok - DC Low) Anschluss über Schraubklemmen Ausgang: 2x (+Plus) und 2x (-Minus) Eingang: 2x Klemmen ohne PE da Schutzklasse 2 Gewicht: 0,22kg Abmessungen: T: 91mm B:53mm H:57mm weitere Abmessungen siehe Zeichnung (weitere Bilder) Zusatzinfo: Auch als 12V DC Variante erhältlich = Bst.Nr.: 93-807-03023Weiteres Zubehör erhältlich wie Hutschiene und Kleinverteiler (siehe Zubehör-Register) erhältlich auch in folgenden Varianten 93-807-03024 = 24V  10W Hutschienen Netzgerät 93-807-07012 = 12V  10W Hutschienen Netzgerät 93-807-03025 = 24V  30W Hutschienen Netzgerät 93-807-03023 = 12V  30W Hutschienen Netzgerät 93-807-03026 = 24V  60W Hutschienen Netzgerät 93-807-03038 = 12V  60W Hutschienen Netzgerät 93-807-07024 = 12V  72W Hutschienen Netzgerät 93-807-03027 = 24V 100W Hutschienen Netzgerät 93-807-06150 = 24V 150W Hutschienen Netzgerät 93-807-06180 = 12V 150W Hutschienen Netzgerät 93-807-07240 = 24V 240W Hutschienen Netzgerät 93-807-07120 = 12V 240W Hutschienen Netzgerät

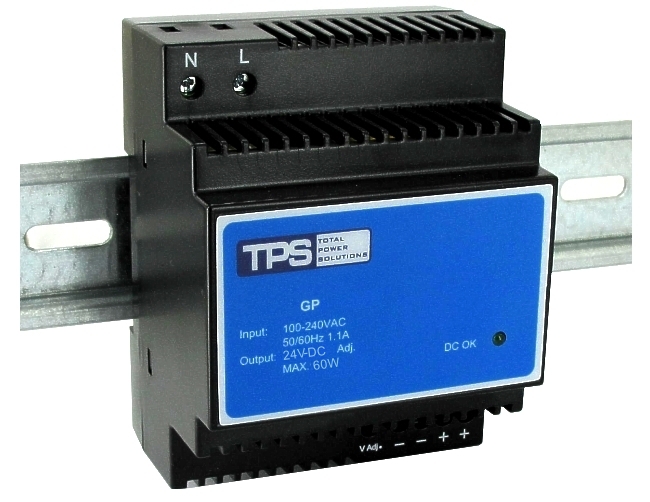

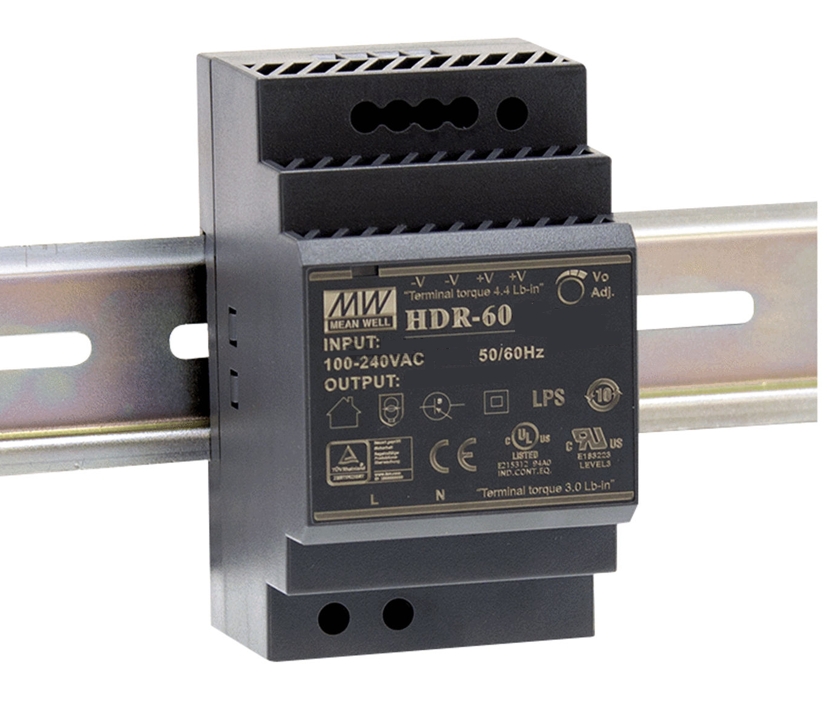

24V Netzteil für die Hutschiene mit 60 Watt Leistung Direkt auf DIN-Schiene (Hutschiene) montierbar geschlossene Bauform berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung auto recovery Überspannungsschutz Kurzschlussfest, hoher Wirkungsgrad LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit Technische Daten: Eingangsspannung 85...264Vac oder 120...370Vdc / Ausgangsspannung: 24Vdc (Gleichspannung) stabilisiert Feineinstellung (24...30V) Leistung: 60 Watt  Ausgangsstrom: 0...2,5A Überspannungsschutz Ausgang: bei 31,2-36V Restwelligkeit: 150mV  Wirkungsgrad: 88% Setup Rise Time: 500ms / Hold Up Time: 50ms Überspannungsschutz: 105...150%  Betriebstemperaturbereich: - 20 ... + 70 °C Anschluss über Schraubklemmen Abmessungen: T: 100mm B:40mm H:90mm Gewicht: 0,33kg
