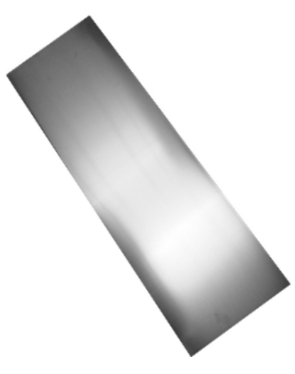

Mu-Metall-Blech geglüht ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder. Wobei durch das MuMetallblech die störenden oder die gestörten Bauteile abschirmt werden können. Für Wechsel und Gleichstromfelder von 0....10.000 Hz  Breite: 610mm Länge:  2000mm, Dicke: 0,5mm  Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):     Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform Richtwerte für magnetische Abschirmung Basis 50Hz  Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³ Weitere Zusatzinformationen :  Weitere Informationen siehe weitere Bilder ! z.B. Kurven also MuMetall-Materialdicke       Verhätnis = T = Tesla ( magnetische Flussdichte ) und  H = ( magnetische Feldstärke )   Magnetische Flussdichte :  Die magnetische Flussdichte, auch magnetische Induktion, bisweilen in der fachlichen Umgangssprache nur „Flussdichte“ oder „Magnetfeld“ oder „B-Feld“ genannt, ist eine physikalische Größe der Elektrodynamik. Sie ist die Flächendichte des magnetischen Flusses, der senkrecht durch ein bestimmtes Flächenelement hindurchtritt. Magnetische Feldstärke :  Die magnetische Feldstärke, auch als magnetische Erregung bezeichnet, ordnet als vektorielle Größe jedem Raumpunkt eine Stärke und Richtung des durch die magnetische Spannung erzeugten Magnetfeldes zu. Sie hängt über die Materialgleichungen der Elektrodynamik m Die magnetische Feldstärke (Formelzeichen: H ) Die SI-Einheit der magnetischen Feldstärke ( H ) ist Ampere ( A ) pro Meter ( m ) :   H = A : m  Fragen von Kunden   Ist bei großen MuMetall Platten nach dem bearbeiten mit dem Lasern oder Wasserstrahlschneiden eine Wärmebehandlung erforderlich? Wenn ja, welche ? Antwort: saubere Schnitte mit Laser oder Wasserstrahlschneiden brauchen danach keine Wärmebehandlung   Die Wärmenachbehandlung wird meist nur benötigt; wenn ihre Schneidwerkzeuge z.B. Blechscheren, Flex... und ähnliche grobe Verfahren sind oder das MuMetall entsprechen ... umformen, deformieren, pressen, stauchen ...

uMetall Blech ohne Klebefläche magnetisch schlussgeglüht MuMetall aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder. Wobei durch das MuMetallblech die störenden oder die gestörten Bauteile abschirmt werden können. Für Wechsel und Gleichstromfelder von 0....10.000Hz Breite: 200mm Länge: 330mm, Dicke: 0,5mm Magnetisch schlussgeglüht   Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):    Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform  Richtwerte für magnetische Abschirmung Basis 50Hz   Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³

Mu-Metall-Blech ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder. Wobei durch das MuMetallblech die störenden oder die gestörten Bauteile abschirmt werden können. Für Wechsel und Gleichstromfelder von 0....10.000 Hz Breite: 200mm Länge: 610mm, Dicke: 0,5mm   Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):    Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform  Richtwerte für magnetische Abschirmung Basis 50Hz   Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³

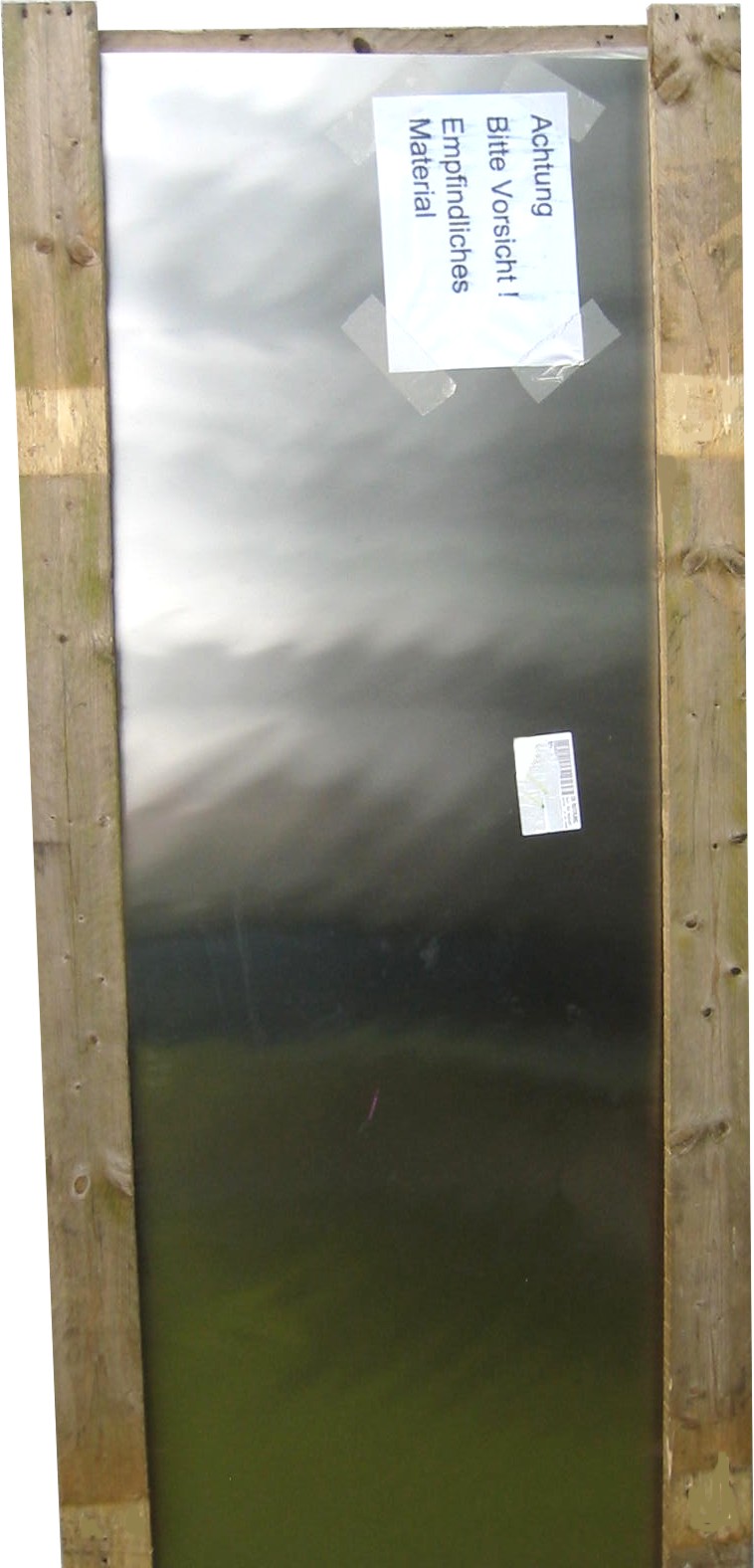

Mu-Metall-Blech ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung, zur Abschirmung elektromagnetischer Felder. Wobei durch das Blech die störenden oder die gestörten Bauteile abschirmt werden können.  Abmessungen : Breite: 610mm Länge: 2m = 200cm somit ca. 1,22qm  Materiadlicke: 1,0mm  MuMetall ohne Klebstoff Für Wechsel und Gleichstromfelder von 0....10.000 Hz   Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):    Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform  Richtwerte für magnetische Abschirmung Basis 50Hz   Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³  Weitere Zusatzinformationen :   Weitere Informationen siehe weitere Bilder ! z.B. Kurven also MuMetall-Materialdicke Verhätnis = T = Tesla ( magnetische Flussdichte ) und  H = ( magnetische Feldstärke )    Magnetische Flussdichte :   Die magnetische Flussdichte, auch magnetische Induktion, bisweilen in der fachlichen Umgangssprache nur „Flussdichte“ oder „Magnetfeld“ oder „B-Feld“ genannt, ist eine physikalische Größe der Elektrodynamik. Sie ist die Flächendichte des magnetischen Flusses, der senkrecht durch ein bestimmtes Flächenelement hindurchtritt.  Magnetische Feldstärke :   Die magnetische Feldstärke, auch als magnetische Erregung bezeichnet, ordnet als vektorielle Größe jedem Raumpunkt eine Stärke und Richtung des durch die magnetische Spannung erzeugten Magnetfeldes zu. Sie hängt über die Materialgleichungen der Elektrodynamik m Die magnetische Feldstärke (Formelzeichen: H ) Die SI-Einheit der magnetischen Feldstärke ( H ) ist Ampere ( A ) pro Meter ( m ) :   H = A : m   Fragen von Kunden    Ist bei großen MuMetall Platten nach dem bearbeiten mit dem Lasern oder Wasserstrahlschneiden eine Wärmebehandlung erforderlich? Wenn ja, welche ? Antwort: saubere Schnitte mit Laser oder Wasserstrahlschneiden brauchen danach keine Wärmebehandlung   Die Wärmenachbehandlung wird meist nur benötigt; wenn ihre Schneidwerkzeuge z.B. Blechscheren, Flex... und ähnliche grobe Verfahren sind oder das MuMetall entsprechen ... umformen, deformieren, pressen, stauchen ...

Mu-Metall-Blech ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung, zur Abschirmung elektromagnetischer Felder. Wobei durch das Blech die störenden oder die gestörten Bauteile abschirmt werden können.  Abmessungen : Breite: 640mm Länge: 2m somit ca. 1,28qm  Materiadlicke: 1,0mm  MuMetall ohne Klebstoff Für Wechsel und Gleichstromfelder von 0....10.000 Hz  Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):    Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform  Richtwerte für magnetische Abschirmung Basis 50Hz   Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³  Weitere Zusatzinformationen :   Weitere Informationen siehe weitere Bilder ! z.B. Kurven also MuMetall-Materialdicke Verhätnis = T = Tesla ( magnetische Flussdichte ) und  H = ( magnetische Feldstärke )   Magnetische Flussdichte :   Die magnetische Flussdichte, auch magnetische Induktion, bisweilen in der fachlichen Umgangssprache nur „Flussdichte“ oder „Magnetfeld“ oder „B-Feld“ genannt, ist eine physikalische Größe der Elektrodynamik. Sie ist die Flächendichte des magnetischen Flusses, der senkrecht durch ein bestimmtes Flächenelement hindurchtritt.  Magnetische Feldstärke :   Die magnetische Feldstärke, auch als magnetische Erregung bezeichnet, ordnet als vektorielle Größe jedem Raumpunkt eine Stärke und Richtung des durch die magnetische Spannung erzeugten Magnetfeldes zu. Sie hängt über die Materialgleichungen der Elektrodynamik m Die magnetische Feldstärke (Formelzeichen: H ) Die SI-Einheit der magnetischen Feldstärke ( H ) ist Ampere ( A ) pro Meter ( m ) :   H = A : m   Fragen von Kunden    Ist bei großen MuMetall Platten nach dem bearbeiten mit dem Lasern oder Wasserstrahlschneiden eine Wärmebehandlung erforderlich? Wenn ja, welche ? Antwort: saubere Schnitte mit Laser oder Wasserstrahlschneiden brauchen danach keine Wärmebehandlung   Die Wärmenachbehandlung wird meist nur benötigt; wenn ihre Schneidwerkzeuge z.B. Blechscheren, Flex... und ähnliche grobe Verfahren sind oder das MuMetall entsprechen ... umformen, deformieren, pressen, stauchen ...

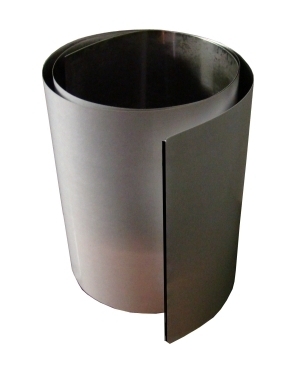

Selbstklebende MuMetall-Folie Materialstärke 0,1mm mit Klebeschicht  aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder, wobei durch die Folie die störenden oder die gestörten Bauteile abschirmt werden können. Breite: 155mm, Länge: 1000mm Materialstärke 0,1mm mit Klebeschicht Für Wechsel und Gleichstromfelder von 0....10.000 Hz   Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):    Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform  Richtwerte für magnetische Abschirmung Basis 50Hz   Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³

Selbstklebende MuMetall-Folie 150 x 500mm  aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder, wobei durch die Folie die störenden oder die gestörten Bauteile abschirmt werden können. Breite: 150mm Länge:500mm Materialstärke 0,1mm  mit Klebeschicht Für Wechsel und Gleichstromfelder von 0....10.000 Hz    Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):    Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform  Richtwerte für magnetische Abschirmung Basis 50Hz   Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³

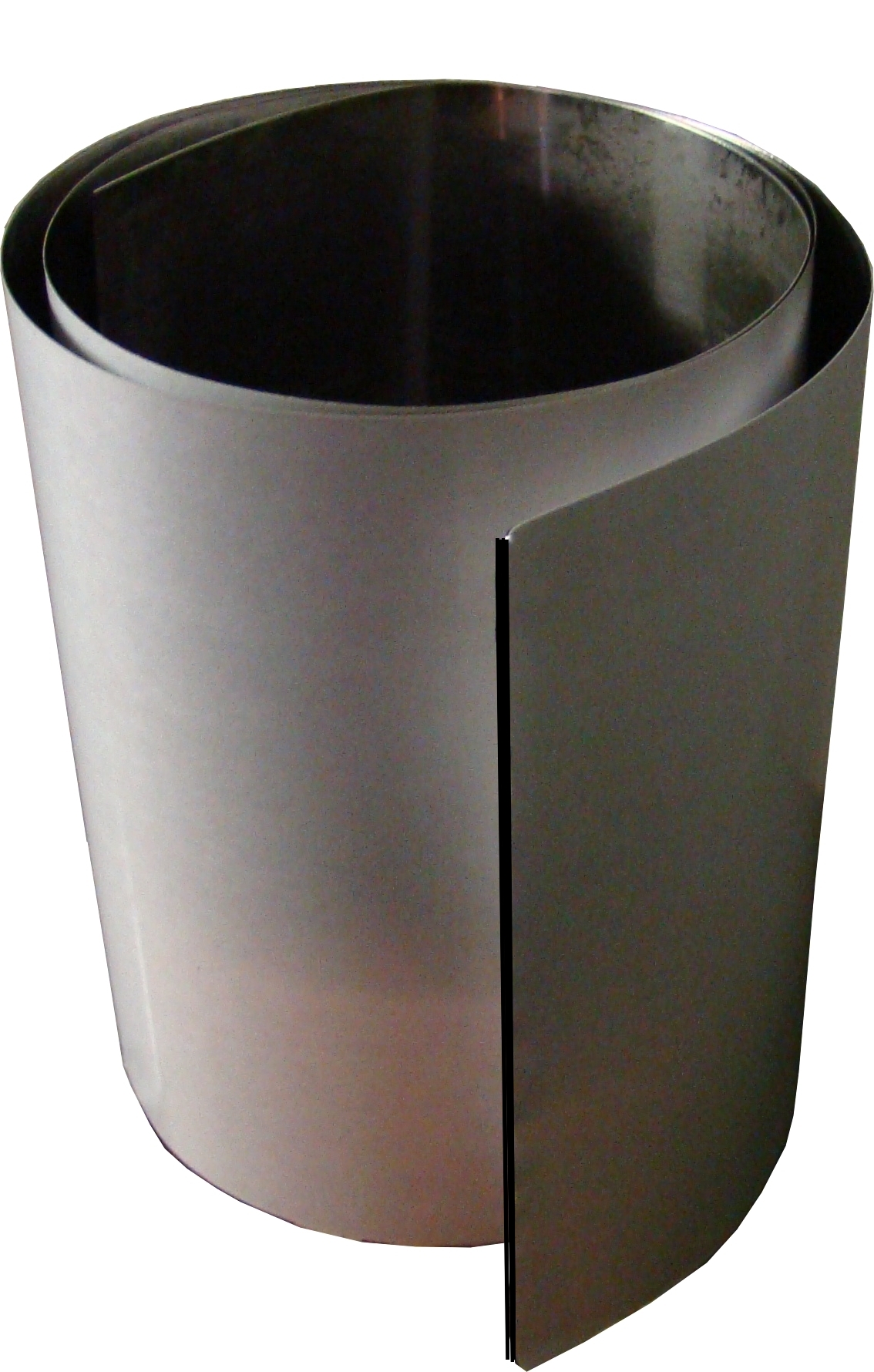

Mu-Metall-Folie ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder. Wobei durch die Folie die störenden oder die gestörten Bauteile abschirmt werden können. Für Wechsel und Gleichstromfelder von 0....10.000 Hz  Breite: 165mm Länge: 500mm,  Dicke : 0,30mm Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):   Die Richtanalyse für MuMetall lautet ( siehe auch weitere Bilder ): Ni = 80,2 % / Fe = 13,9 % / Cu = 0,014% / SI 0,2% / MO = 5,0%  und ist somit RoHS Konform Richtwerte für magnetische Abschirmung Basis 50Hz  Werkstoff: MuMetall  Permeabilität =  µ0,4  DC 257500 Maximalpermeabilität = 371.400 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,5 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³

Mu-Metall-Folie ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder. Wobei durch die Folie die störenden oder die gestörten Bauteile abschirmt werden können. Für Wechsel und Gleichstromfelder von 0....10.000 Hz  Breite: 200mm Länge: 500mm,  Dicke : 0,35mm Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):   Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform Richtwerte für magnetische Abschirmung Basis 50Hz  Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³

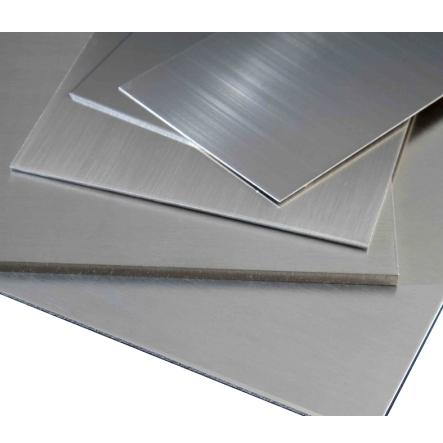

MuMetall Muster SET. MuMetall ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung zur Abschirmung elektromagnetischer Felder. Wobei durch die Folie die störenden oder die gestörten Bauteile abschirmt werden können ( abhängig von der Feldstärke ! ) . Für Wechsel und Gleichstromfelder von 0....10.000 Hz ( Siehe Bild-2 zur Sättigung und Stärke der Felder in Tesla )  Muster-Set Mumetall 3-teiliges Metall-Set beinhaltet folgende Platten ohne Klebstoff. Schlussgeglüht nach MSL Standard 1153-HTA 1x 180 x 100mm Materialstärke 0.127mm 1x 180 x 100mm Materialstärke 0.350mm 1x 180 x 100mm Materialstärke 0.500mm Schlussgeglüht nach MSL Standard 1153-HTA   Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):    Die Richtanalyse für MuMetall lautet : Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest  und ist somit RoHS Konform  Richtwerte für magnetische Abschirmung Basis 50Hz   Werkstoff: MuMetall  Permeabilität = 30.000 µ4  Maximalpermeabilität = 70.000 µ max  Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T Koerzitivfeldstärke = 0,03 Hc A/cm Sättigungsinduktion = Bs 0,8 T Curie-Temperatur = 400 °C  Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm Dichte = 8,7 g/cm³
