Trafo 12V 700mA 10VA Printtrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 10VA 700mA 2Kammer, Spulenkörper vakuumvergossen nicht kurzschlußfest max. zulässige Umgebungstemperatur: 80°C Output: 1x12V AC Strom: 0,70A Leerlaufspannung: 15,4Vac Leistung: 10VA  Abmessung: Breite: 50,2mm mit Befestigungslaschen: 69,2mm  Tiefe: 42,2mm, Höhe: 34,4mm Rastermaß Eingang: 25mm  Rastermaß Ausgang: 15mm Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,3Kg

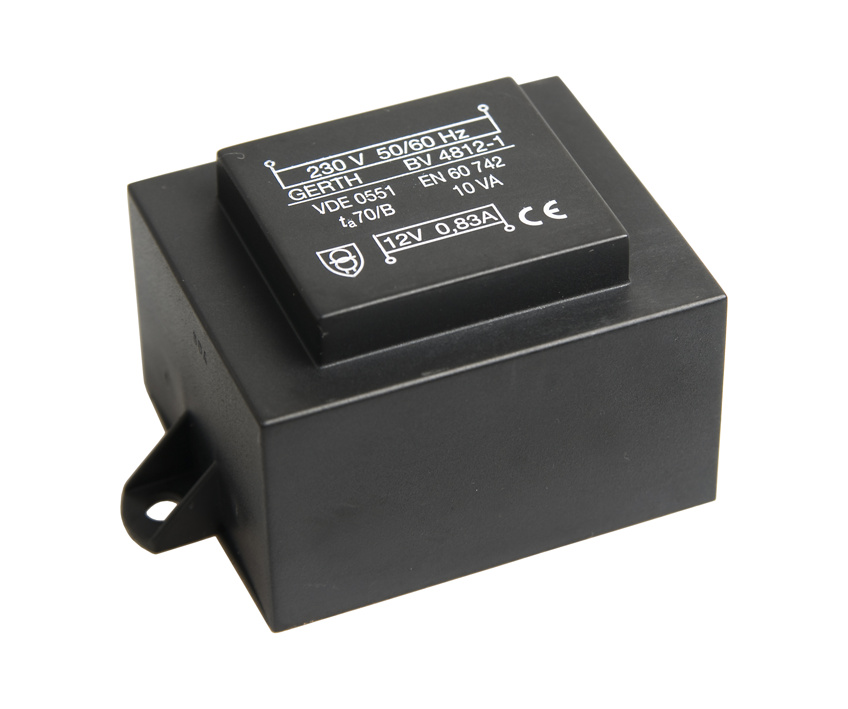

Trafo 12V 833mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x12V AC Wechselspannung  Strom: 0,833A = 833mA  Leerlaufspannung: 15-19Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

Trafo 15V 667mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 15V AC Wechselspannung  Strom: 0,667A = 667mA  Leerlaufspannung: 21-24Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

Trafo 18V 555mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 18V AC Wechselspannung  Strom: 0,555A = 555mA  Leerlaufspannung: 25-28,5Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg

Trafo 24V 417mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 24V AC Wechselspannung  Strom: 0,417A = 417mA  Leerlaufspannung: 33-38Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,20Kg

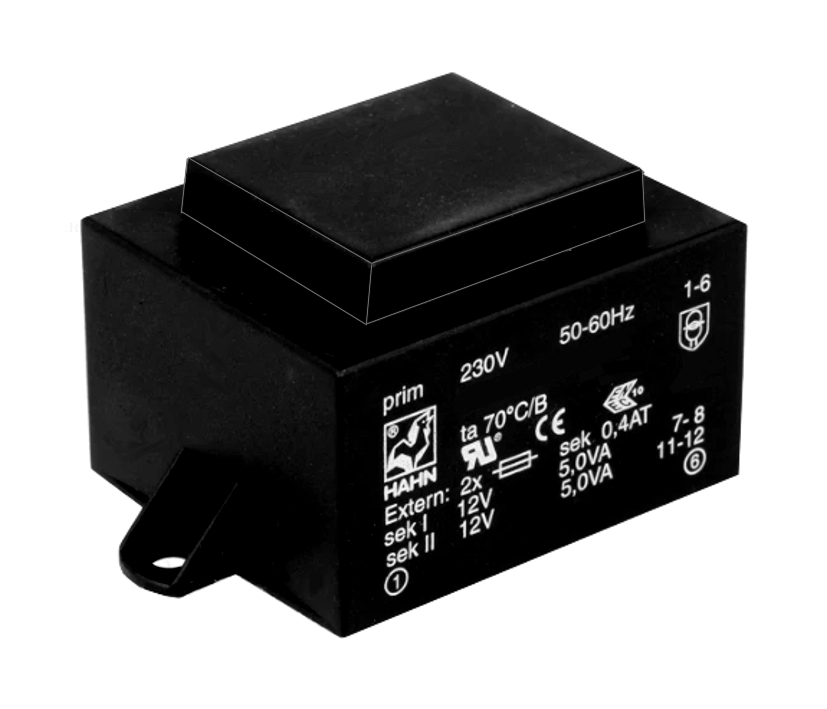

Trafo 2x12V 2x417mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung = Leiterplatten = Patinen  Eingang 230V 50/60Hz  Netztrafo z. Einbau in gedruckte Schaltung... Dieser Platinentrafo mit den klassischen Abmessungen und seinem Rastermaß 5/15 ersetzt auch viele andere Trafos div. Hersteller z.B. von Marschner, Bremer, Ulmer usw.  Eingang Primär: 230VAC vakuumvergossen, Zweikammerwicklung, 2x Befestingshalter Links+Rechts Anschluss über Einlötpins zur Befestigung in einer gedruckten Schaltung aufgebaut nach PN EN 61558-2-6:2000 / UL 5085-1 / UL 5085-3 Technische Daten: Platinentrafo mit Lötpins ( Rundstifte ca. 0,8mm DM bei Lötschwert = 1,1x0,5mm ) Leistung 10VA ( 2x5VA ) Eingang: 230VAC typisch ( Pin-1+6 ) Ausgang : 2x12Volt AC 2x 417mA ( Pin-7-8 / 11+12 ) Anschlussschema = 2 Ausführung in Vergussgehäuse = K = mit 2 Befestigungslaschen ( L+R ) Leerlaufverlustleistung typ. 2,0 W Leerlaufspannung je Wicklung typisch 15,3V nicht kurzschlußfest ta 70 °C/B Baugröße EI48 RM = Rastermaß : Quier 27,5mm / RM5mm / Abmessungen siehe auch Zeichnung weitere Bilder ! Abmessungen nur Korpus ohne Bef.Laschen: B:50,8mm T: 42,7mm H: 28,8mm Abmessungen mit Bef.Laschen = B: 69,2mm T: 42,7mm H: 28,8mm

Trafo 9V 1,1A =  1110mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung Eingang 230V 50/60Hz  2Kammer, Spulenkörper vergossen nicht kurzschlußfest Output: 1x 9V AC Wechselspannung  Strom: 1,11A = 1110mA  Leerlaufspannung: 13-14,4Vac Belastbarkeit / Leistung: 10VA  Temperaturbeständigkeitsklasse: T 50/B Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessung: Breite: 50,2mm Tiefe: 42,2mm, Höhe: 34,75mm Rastermaß Eingang: 25mm ( Pin-1+Pin-6 ) Rastermaß Ausgang: 15mm ( Pin-8+Pin-11 ) Anschluss: Lötschwert 1,1x0,45mm  Gewicht: 0,30Kg
