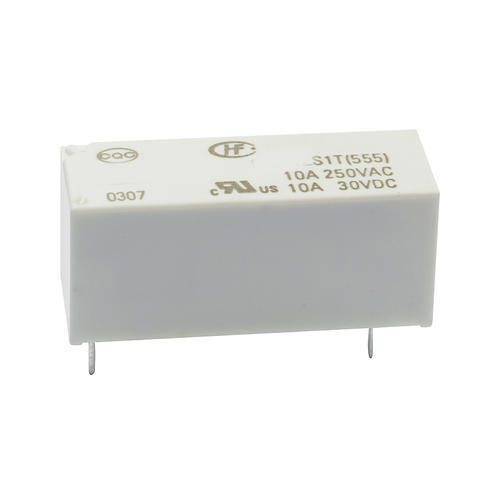

Relais 24V DC 12-24V Spule 1xEIN Schliesser bis 10A 250Vac

12V .... 24V Relais Ersatzrelais für die Platine PCB

• Spule-Einsatzbereich: 12...24V (DC) 2350-Ohm
• Spule einsetzbar im Bereich ( 12V...15V...19V...24V...28...36...48V )
• Strombelastung bei 24V = 10mA / Strombelastung bei 12V = 5,1mA
• Rated coil Power 220-290mW
• Kontakt: 1x EIN = 1x Schliesserkontakt

• Kontaktbelastbarkeit: bis 10A 250V AC  2500VA
• Dielectric Strength coil-contakt circuit 5kV / 8 mm coil-contact
• Reinforced insulation ( Protection Class II )
• Plastic materials according to IEC60335-1
• Temperatureinsatzbereich -40...+85°C
• Vibrationsfest bis 5G

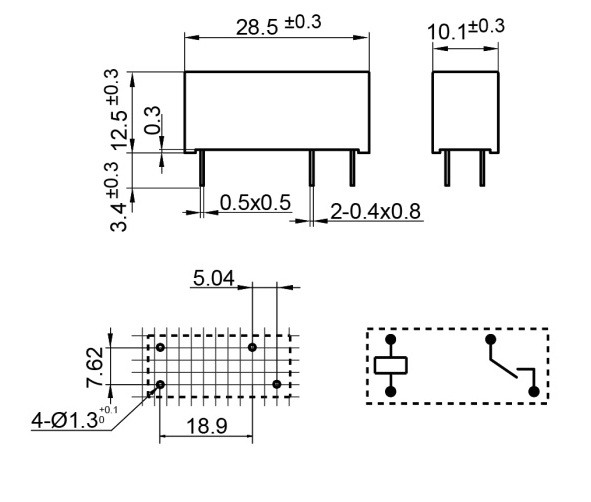

• Abmessungen siehe auch weitere Bilder Zeichnung
• Aussenabmessungen  B: 28,5mm T:10,1mm H:12,3mm
• RM: Quer: 7,62mm - Längsrichtung: 18,9...19,0mm / 5,04mm
• Achtung bitte messen Sie ihr Pinlayout von dem zu ersetzenden Platinenrelais zuvor nach !

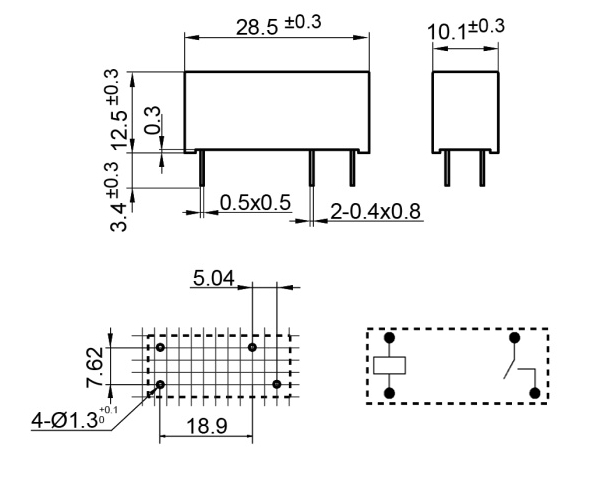

• und vergleichen Sie es mit unserer Zeichnung ( Bild-2 das ist der Lieferzustand )
• Es gibt bedingt ! * noch alte Ausführungen von Schrackrelais mit RM3,2mm !
• aus der unten stehenden Ersatz Relaisliste von Schrack mit RM3,2mm statt RM5,04mm das wir liefern !
• ggf. nehmen sie einen 1,5mm Platinenbohrer und Bohren den einen Pin auf der Platine um - dann geht es auch !

Ersatzrelais für die Reparatur von Steuerungen aller Art

• Zusatzinfo ersetzt unter anderem Relais div Hersteller mit Sonderabmessungen / Sonder Rastermaß 19mm ( Spule zu Kontakt )
• Ersetzt bedingt ! * unter anderem
• ELESTA SVR432 ... in Buderus Heizungssteuerung RM3-M006 11250400402837
• sowie Buderus Modul 004, M004, 6 DIP Kesselkreisregelung, Ecomatic 3000 Regelung

• Schrack Tyco RY530012 ( mit 630-Ohm )
• Schrack Tyco RY531012 ( mit 630-Ohm )
• Schrack Tyco RY532012 ( mit 630-Ohm )
• Schrack Tyco RY533012 ( mit 630-Ohm )
• Schrack Tyco RY530024 ( mit 2350-Ohm )
• Schrack Tyco RY531024 ( mit 2350-Ohm )
• Schrack Tyco RY532024 ( mit 2350-Ohm )
• Schrack Tyco RY533024 ( mit 2350-Ohm )
• Schrack Tyco RY-II Serie mit 12V 15V 19V 24V u.v.w.m.
• Schrack Tyco RYA30012 (  627-Ohm )
• Schrack Tyco RYA31012 (  627-Ohm )
• Schrack Tyco RYA32012 (  627-Ohm )
• Schrack Tyco RYA33012 (  627-Ohm )
• Schrack Tyco RYA30015 ( 1150-Ohm )
• Schrack Tyco RYA30019 ( 1400-Ohm )
• Schrack Tyco RYA30024  ( 2350-Ohm )
• Schrack Tyco RYA31024  ( 2350-Ohm )
• Schrack Tyco RYA32024  ( 2350-Ohm )
• Schrack Tyco RYA33024  ( 2350-Ohm )
• Schrack Tyco RY211024 ...  u.v.w.m. mit selben Pin-Layout

Zusatzinformation:

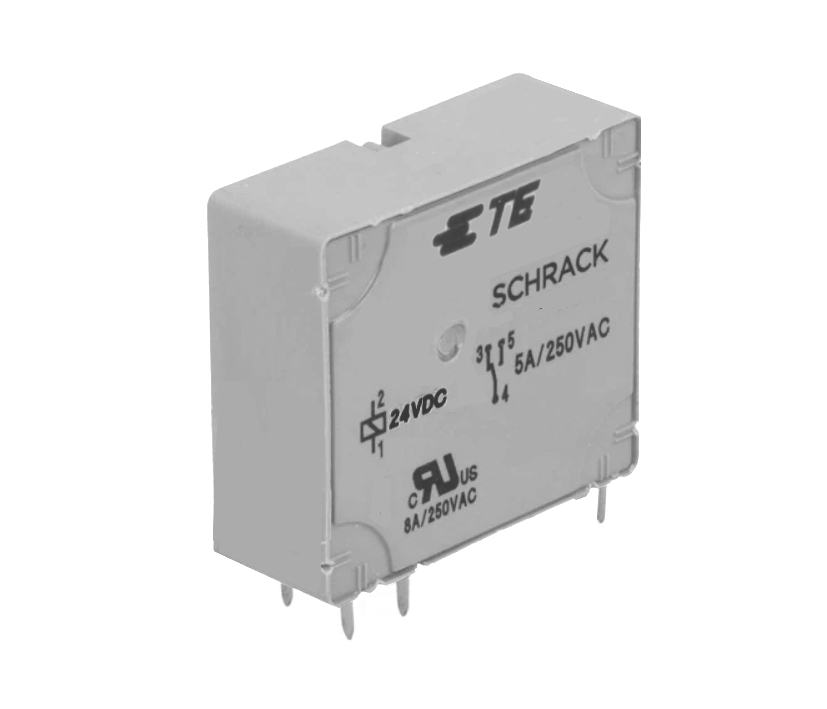

Weitere andere Bauform von 24V Relais zur Buderus Steuerung Serien  = Nr   47-826-00365  oder  47-826-04500 ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel unten )
