Ringkerntrafo 18V Trafo 2x18V 80VA 2x2,22A oder 36V In 230V 90x36mm

65,00 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit 1-3 Tage (**)

  • 43-890-00760
80VA Trafo 2x 18V Ringkerntrafo 2x18Volt 80VA 2x2,22A  Eingangsspannung: 230V AC... mehr
Produktinformationen "Ringkerntrafo 18V Trafo 2x18V 80VA 2x2,22A oder 36V In 230V 90x36mm"

80VA Trafo 2x 18V Ringkerntrafo 2x18Volt 80VA 2x2,22A

  • Eingangsspannung: 230V AC 50/60Hz  ( Range 207-253VAC 48-60Hz )
  • Leistung: 80VA
  • Sicherheits-Trenntransformatoren / Galvanisch getrennt
  • Ausgangsspnnung: 2x 18V AC 2x 2,22A
  • Verwendung unter anderem auch 2x 18VAC oder 1x 18VAC oder1x 36V Trafo

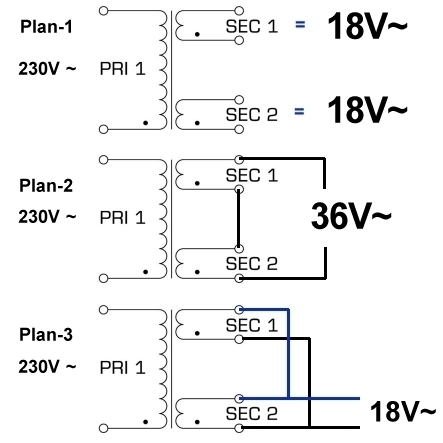

  • Beschaltbar auf 2x18V je 2,22A oder 1x18V mit 4,44A oder auch auf 1x 36V 2,22A
  • Kabellänge ca. 200mm
  • Kabelfarben:
  • Eingang 230VAC = Gelb / Gelb
  • Ausgang:
  • Sekundär Spule-1 = 18VAC = Grün = Usek / Rot = 0V
  • Sekundär Spule-2 = 18VAC = Braun = Usek / Blau = 0V
  • Wirkungsgrad: 90%
  • Integrierter Temperaturschutz
  • Isolationsklasse: ta 40 / 11/10C
  • Kupferverlust, typ. (120°C): 11,8W
  • Kernverlust, typ.: 0,51W
  • Leerlaufstrom, typ. (230V): 5,6mA
  • Abmessungen: Durchmesser 90mm / Bauhöhe 34mm
  • Lieferung inkl. 2x Isolierscheiben 1x 70mm Metallscheibe mit Schraube/Mutter zur Befestigung
  • Gewicht: 1000 g

TIPP und Zusatzinformationen: Dieser 18VAC Trafo ist der Klassiker und 24V DC ( Gleichspannung zu erzeugen ). Mittels einem Brückengleichrichter und einem 4700uF Elko erzeugen Sie mit diesem Trafpo dann belastet 24-26V Gleichspannung. Berechnungsfaktor mit Elko 18VAC x  1,41 = ca. 25,4Volt DC.  Faustformel für ELKO = Kapazität je 1A ca. 1000uF

Unsere Empfehlung für den Aufbau eines 24V DC Netzteils wäre da wie folgt :

  • Bst Nr 25-716-00076 = 4700uF EKO 35V
  • Bst Nr  9-640-00061  = B40C7000/4000 Printversion oder
  • Bst Nr  9-640-00011  =  FB2502 Metallbrückengleichrichter mit Steckschuhen
