DCDC Wandler Inp 19-72V auf 24V 500W Eingang 28V 36V 48V 60V typisch

185,00 € * 199,90 € * (7,45% gespart)

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit 1-3 Tage (**)

  • 43-846-00586
DCDC Wandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne... mehr
Produktinformationen "DCDC Wandler Inp 19-72V auf 24V 500W Eingang 28V 36V 48V 60V typisch"

DCDC Wandler für 24V Verbraucher jeglicher Art; die eine konstante 24Volt Spannung ohne Schwankungen benötigen.

Technische Daten:

  • Eingangsspannungsbereich: 24V..36V..48..70VDC Gleichspannung 19-72V automatische Anpassung zwischen
  • Ausgangsspannung: 24V DC Gleichspannung stabilisiert
  • Ausgang Einstellbereich 23-30V über kleines Poti
  • Restwelligkeit: 150mV
  • Belastbarkeit 504Watt 0-21A max. 21A an 24Volt
  • geschlossene Bauform (case)
  • Schraubanschlüsse Ein-Ausgänge
  • Kühlung durch temp. gestuerter Lüfter
  • Überlastschutz durch Strombegrenzung
  • weiter Eingangsspannungsbereich 4:1
  • galvanische Trennung von Ein- und Ausgang
  • Ein-/Ausgangsisolation 2000V
  • geregelte Ausgangsspannung über Poti 23-30V
  • kurzschlussfest und
  • Ausgangsschutz Überspannung: 31-35VDC
  • Überlastschutz: 105...125%
  • Integrierter EMI-Entstörfilter und Eingangs Strombegrennzung ( Softstart )
  • Ein- und Ausschalten der Ausgangsspannung über Remotesignal
  • über 6pol Mini-Steckverbinder mit RM:2,0mm  ( muss nicht belegt werden ! Kontakt offen = ON )
  • Sensoranschluss für korrekte Spannung an der Last
  • DC-OK-Signal über open Collektor-Anschluss
  • Vibrationsfest bis 2G ( 10-50Hz )

weitere Technische Daten:

  • Eingang: DC 19-72V automatisch somit geeignet für Eingang 24V 32V 36V 48V 60V 68V DC
  • Ausgang: DC 24V typisch ( einstellbar über Poti 23-30V ) +/- Toleranz 1% ( Line-Regulation: +/-0,5% )
  • Belastbarbeit Ausgang max 500Watt
  • Ausgang 0-21A bei 21Volt DC
  • Ripple-Noise: 150mV
  • hoher Wirkungsgrad: 90% ( Eigenverbrauch ca. 10% )
  • Schraubanschlüsse
  •   Eingang: 1x +Plus (+VI = I = Input )und 1x Minus (-VI = I =Input )und Klemme 3 ( = PE oder FG = Chassi KFZ )
  •   Ausgang: 2x +Plus (+Vo = O = Output )und 2x Minus (-Vo = O = Output )
  •   6pol Steckverbinder für Remote ON-OFF etc. dieser Stecker muß nicht zwingend belegt werden, kann aber !

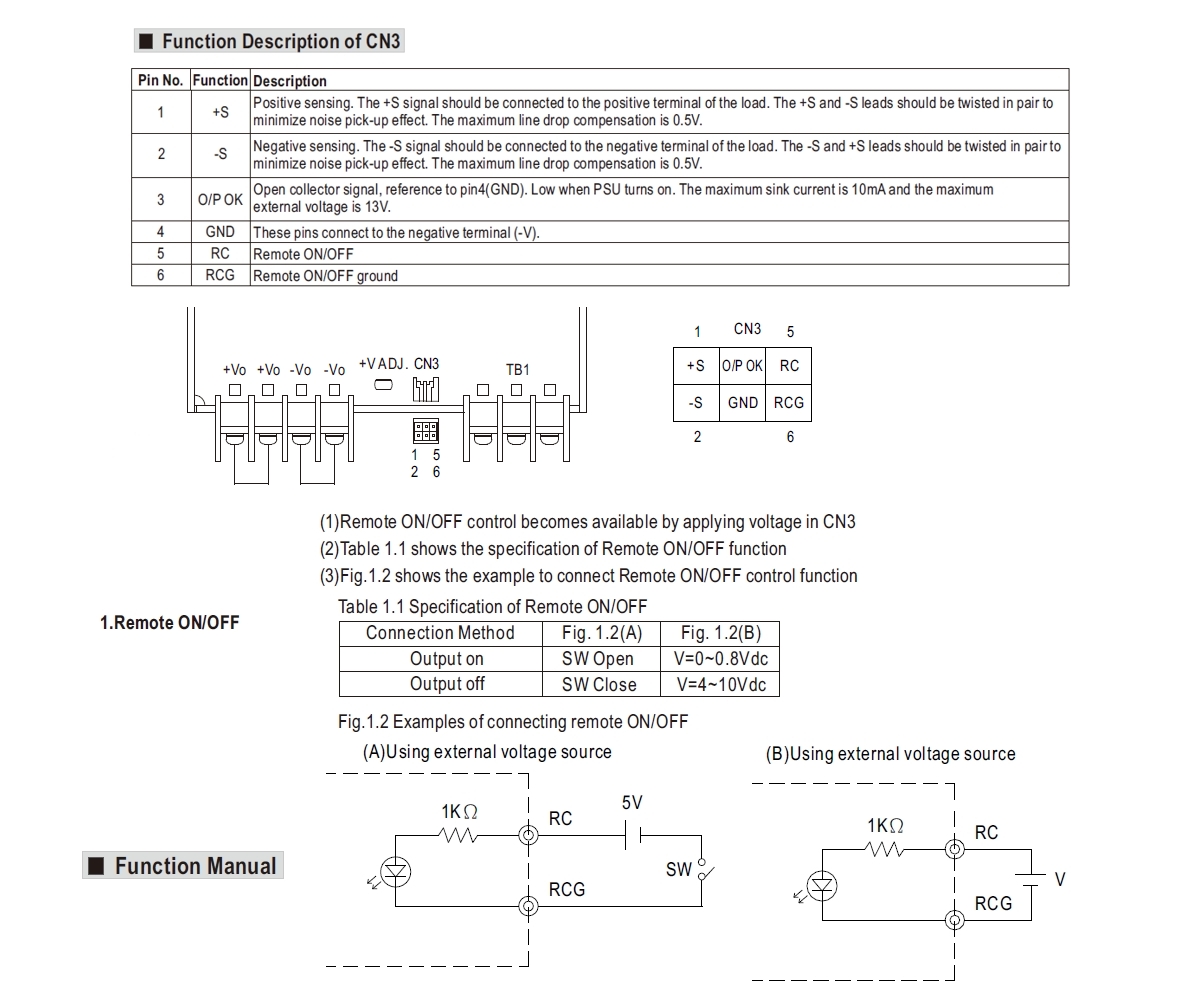

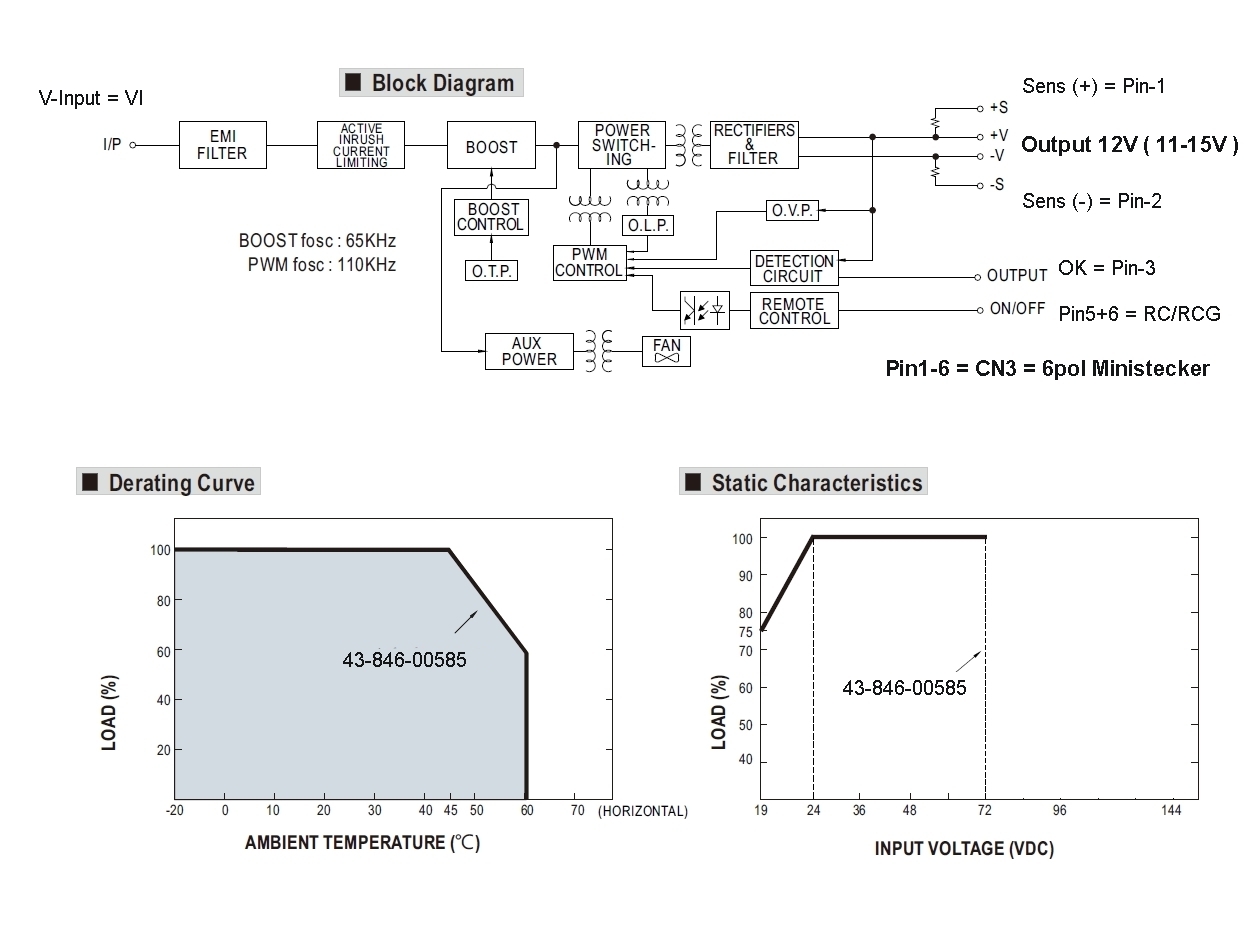

  •   Steckkontakt für Remote ON-Off Signal neben Poti ( Beschriftet mit CN3 )
  • Steuerfunktion für Remote ON-OFF wie folgt: 0-0,5V = ON=Ein / 12-13V = OFF=Aus ( siehe auch weitere Bilder )
  •    Pin-1 = + Sensoranschluss für korrekte Spannung an der Last ( Positive sensing = +S )
  •    Pin-2 = - Sensoranschluss für korrekte Spannung an der Last ( Negative sensing = -S )
  •    Pin-3 = Open Collector Signal max 10mA max 13VDC bezug auf Pin-4
  •    z.B. Für Funktion wenn DCDC Wandler ON geht externe 10mA LED oder 10mA Relais auf ON = Status OK
  •    Pin-4 = Masse ( -V ) für Open Collector = GND
  •    Pin-5 = Remote ( Steuereingang Plus (+ )) = RC
  •    Pin-6 = Remote ( Steuereingang Minus (-) Ground )= RC-G
  • Setup, Rise Time 500ms , 50ms full load
  • Isolationsspannung I/P-O/P: 2000VAC / I/P-FG: 2000VAC / O/P-FG: 500VAC
  • Standards:
  •    Safety: IEC60950-1CB / EMC: EN55032 ( CSIPR32 Class B ) / EMC
  •    Immunty: EN61000-4-2-3,4,6,8 Industry Level Criteria A, EAC TP TC020

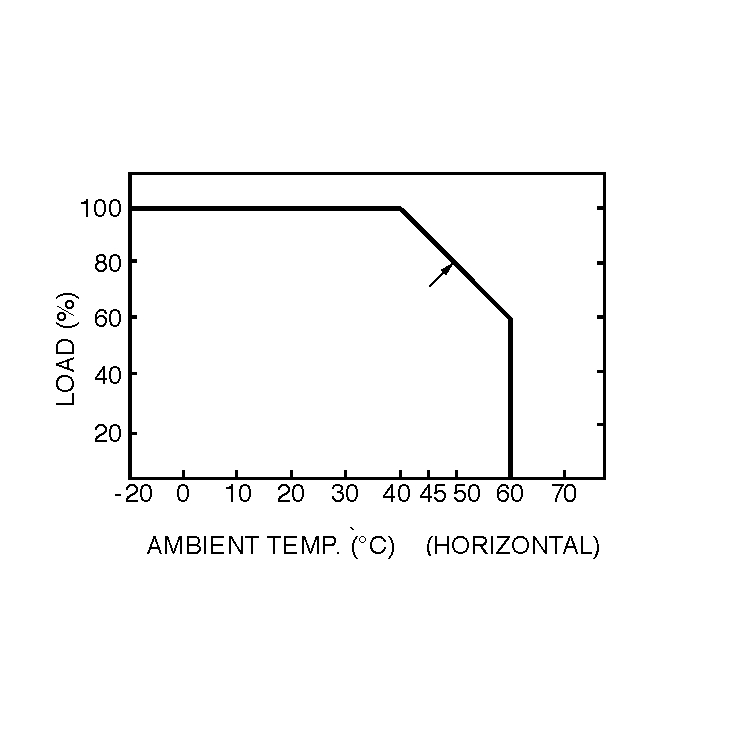

  • Betriebstemperaturbereich: -20...+60°C

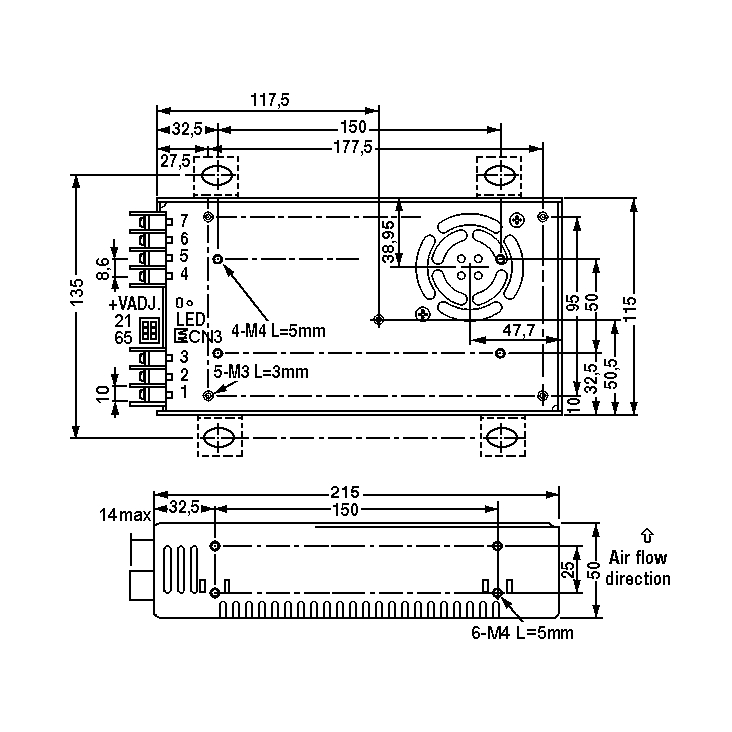

  • Abmessungen  L: 215mm B: 115mm H: 50mm ( siehe auch Zeichnung weitere Bilder )
  •    Am Boden und seitlich befinden sich div M3 + M4 Gewindebuchsen für die Befestigung
  •    RM M3 Gewinde Boden = 177,5mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 3,0mm )
  •    RM M4 Gewinde Boden = 150,0mm und Quer 95mm (Achtung kurze Schraube verwenden max L: 5,0mm )
  •    RM M4 Gewinde seitlich = 150,0mm und Quer 25mm (Achtung kurze Schraube verwenden max L: 5,0mm )
  • Befestigung mittels optionalen Winkeln oder auch Hutschienenclip ( siehe unten im Zubehör-Register )
  • Bst Nr 93-808-03230 = Hutschienenclip z.B. für die seitliche Montage
  • Bst Nr 93-808-03250 = Univ. Clip-Halterung für die Montage auf der Rückseite ( TS35 Halterung zum selber anpassen )
  • Bst Nr 93-808-03210 = DIN-Befestigungsstreifen 140x20mm
  • Bst Nr 93-808-03220 = DIN Befestigungswinkel seitlich ( kleiner -LWinkel )
  • Bst Nr 40-874-00380 = 6pol Stecker RM2,0mm = oder anlöten mit Schrumpfschlauch da derzeit Lieferzeit !
  • Gewicht: 1150g

Zusatzinfo: auch mit 12V 480W Ausgang erhältlich = Bst Nr 43-846-00585
