12V 3Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage

12V 0,25A Netzteil Mininetzteil, Ultrakompakte 3Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 12V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang

• Kurzschluss- und Überlastgeschützt

• kompaktes Design komplett vergossen

• Ausgang: 12V Gleichspannung max. 0,25A = 250mA

• Leistung: 3,0 Watt
• Vollbereich kompakt geschützt gegen:

• Kurzschluss / Überlast / Überspannung
• Kühlung: durch natürliche Konvektion

• Isolationsklasse II

Technische Daten IRM05 :

• Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC )

• Eingangsfrequenz: 50/60Hz (47...63Hz )

• Standby Verbrauch nach ERP / EuP kleiner 0,1W

• Ausgangsspannung bei voller Last: 12V DC +/- 2,5%

• Ausgangsstrom: 0...0,25A = 250mA

• max. Leistung: 3,00Watt

• Überspannungsschutz Ausgang: 12,6...16,2V ( Z-Diode )

• Wirkungsgrad: 78%

• Restwelligkeit: 150mVpp max. (100Hz)

• Setup/Rise Time 600ms / 30ms

• Arbeitstemperatur: -30°....+85°C

• Vibrationsfest bis 5G 10min

• Standards: IEC62368-1, UL62368-1, TUV TUV BS EN/EN60335-1, EAC TP TC 004, BSMI CNS14336-1 approved

• EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3

• EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11

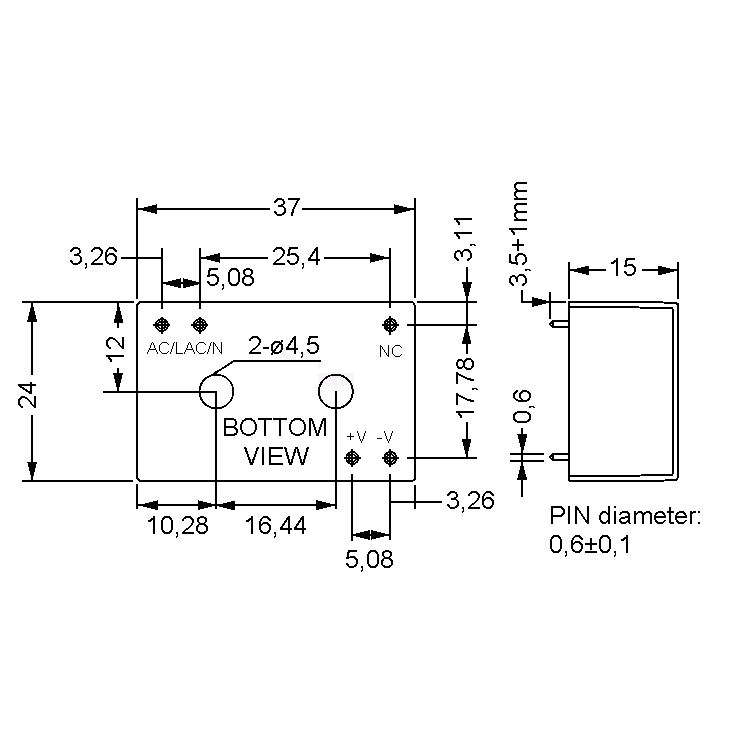

• Abmessungen: B: 37,0mm x T:25,0mm x H:15,0mm
• Anschluss über Printlötstifte Länge ca: 3,5mm

• RM der Lötstifte/Pins: Input: 5,08mm / Ausgang: 5,08mm /

• Lötstifte/Pin-Durchmesser: 0,6mm

• Pinabstand Eingang zu Ausgang: 17,78mm ( siehe Zeichnung weitere Bilder )

• Gewicht: 26gr
