LED Dimmer Regler Modul 12V 24V 5A PWM auch für Motor oder Lüfter Motorregler

Leistungsregler für Lüfter, Motoren oder als Dimmer für LED-Panel, LED-Stripes, LED-Module, LED-Beleuchtung, Heizdrähte usw.

Leistungsregler zum Regeln von Gleichspannungslasten aller Art  ( DCDC Regler bis 5A Lasten )

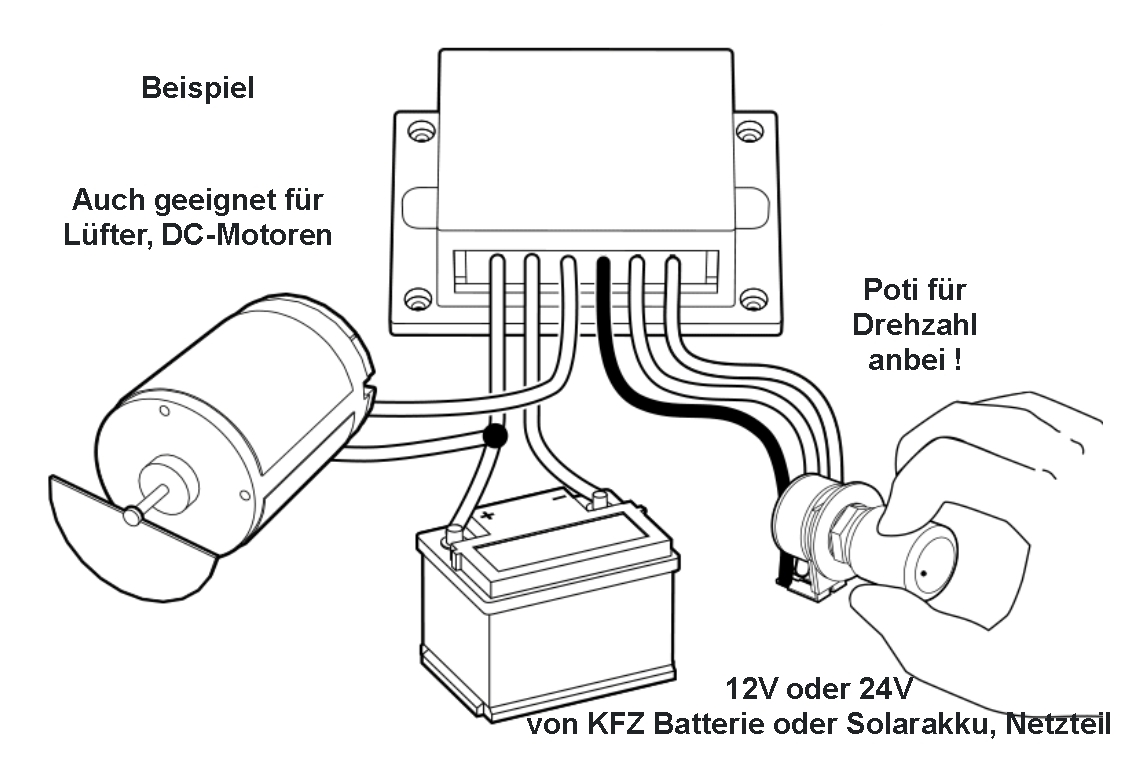

Zulässige Lasten: 12V oder 24V DC Gleichstrom-Motoren, Lüfter, Glühlampen, Heizung, Heizdrähte, LED-Strips usw. 0-5A bis max. 5A bzw. max. 10A kurzfrister Stromaufnahme. Durch die verwendete PWM (Impulsbreiten)-Steuerung laufen Elektromotoren auch in kleinen Drehzahlen gut an !

Technische Daten:

• Betriebsspannung Eingang 9...28V DC Gleichspannung ( passt sich Automatisch an Eingangsspannung )

• Eingangsversorgung z.B. typisch 12V oder auch 24V DC ( Gleichspannung ) von DC-Netzteil oder Autobatterie o.ä.

• Belastbarkeit Ausgang bis max   60Watt bei Eingang 12Volt
• Belastbarkeit Ausgang bis max 120Watt bei Eingang 24Volt
• Max. Strombelastbarkeit 0-5A ( 0-5000mA )
• oder auch kurzfristig max. 10A  ( max 1min wenn das Modul auf eine Kühlplatte geschraubt wird )
• Regelbereich ca. < 5 % bis > 95 %
• Regelungsart PWM Impulsbreitensteuerung mit einer Frequenz zwischen 10 - 20 kHz.

• Drehreglr = Poti = Potentiometer 4,7 K lin ( im Lieferumfang anbei )
• Weitere Besonderheit ( Fernsteuerung )

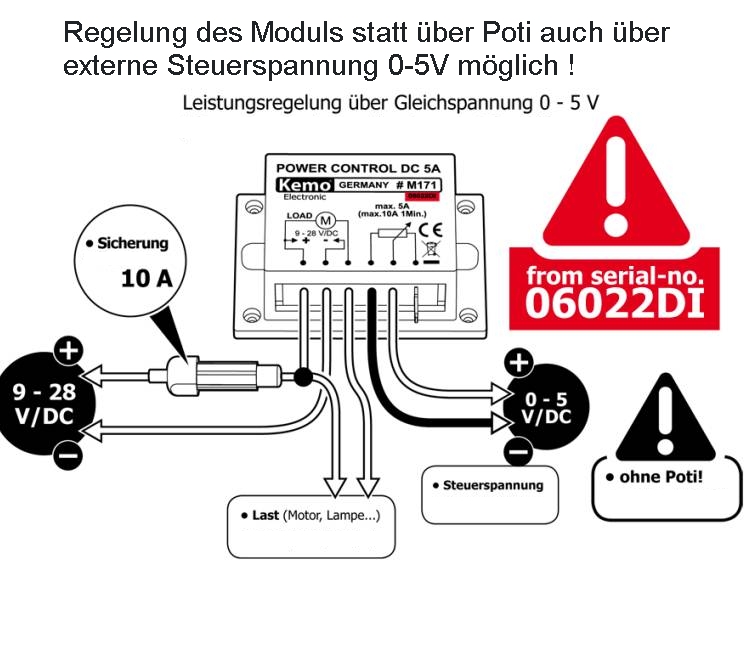

• Regelung des Moduls statt über Poti auch über externe Steuerspannung 0-5V möglich ( siehe weitere Bilder )
• Abmessungen: ca. 86 x 60 x 33mm ( mit Befestigung )

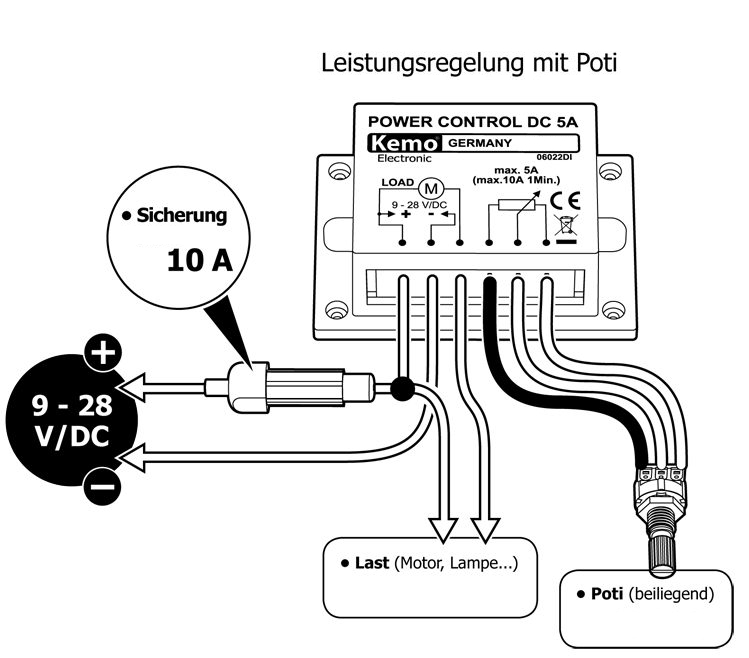

Weitere Details und Anschlußpläne siehe auch weitere Bilder !

Zusatzinfos:

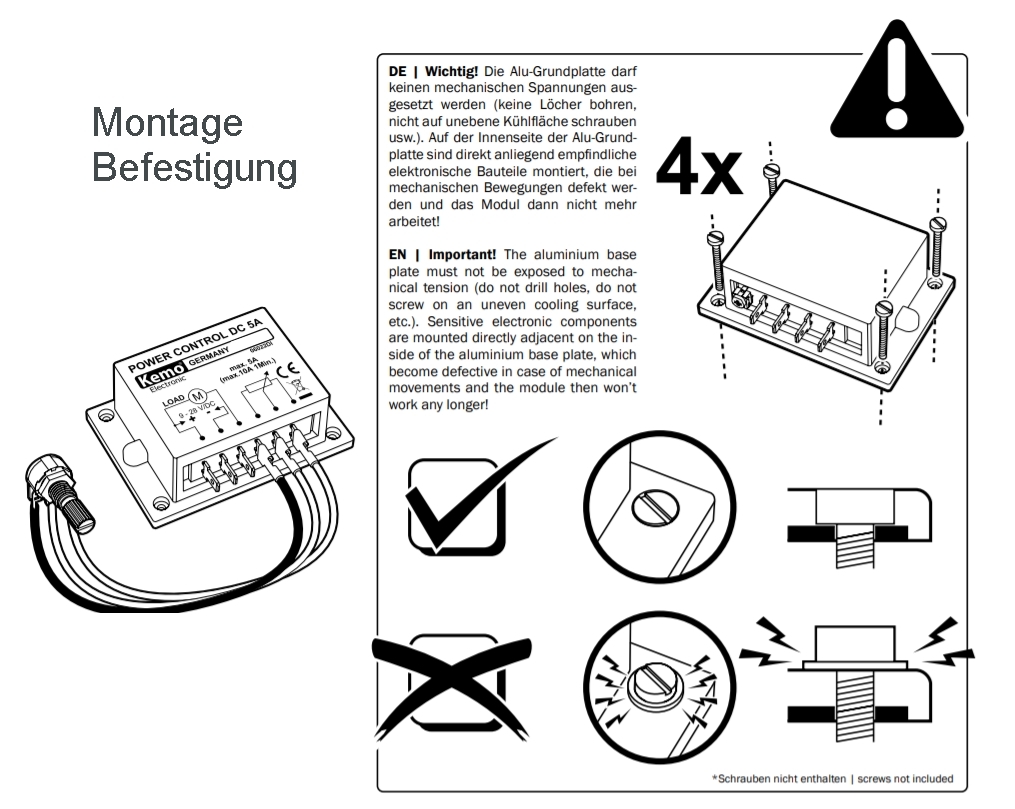

Das Modul kann sich, je nach Belastung, erwärmen. Es muss daher an einer trockenen, gut belüfteten Stelle eingebaut werden. Bei Belastungen von über 5 A (bis max. 10 A) muss das Modul mit der Metall-Grundfläche gekühlt werden. Das geschieht, indem es plan auf einen Kühlkörper oder ein größeres Metallstück (z.B. Winkelprofil, Metallplatte) so angebaut wird, dass sich die Metall-Grundplatte des Moduls bei höchster Belastung (die angeschlossene Last läuft mit max. Leistung) nicht über +70°C erwärmt.

Optionales Zubehör erhältlich fals benötigt ( siehe auch im Zubrhör Register oder ggf. nur Nr  unter Suche eingeben ) :

• Bst Nr 51-705-00014 = Knopf in Schwarz Durchmesser 15mm für 6mm Achsen
• Bst Nr 51-705-00035 = Knopf in Schwarz Durchmesser 20mm für 6mm Achsen
• Bst Nr 43-891-00220 = Knopf in Weiss     Durchmesser 20mm für 6mm Achsen
• Bst Nr 51-705-00012 = Knopf in Schwarz Durchmesser 35mm für 6mm Achsen
• Bst Nr 31-843-00003 = Sicherungshalter ( Kabelsicherungshalter für 5x20mm Sicherung )
• Bst Nr 31-843-00110 = Sicherungshalter ( Kabelsicherungshalter für KFT ATC Sicherung )
• Bst Nr 31-842-00228 = 10A ATC KFZ Sicherung passend zur ATC Kabelsicherungshalter
• und 230V Netzteil zur Versorgung fals benötigt
• Bst Nr 93-815-01131 = 230VAC Netzteil auf 12V DC mit  5,0A Belastbarkeit bis 60Watt
• Bst Nr 93-815-00480 = 230VAC Netzteil auf 12V DC mit  10A Belastbarkeit bis 100Watt
• Bst Nr 93-808-00159 = 230VAC Netzteil auf 24V DC mit  2,0A Belastbarkeit bis  48Watt
• Bst Nr 93-815-01127 = 230VAC Netzteil auf 24V DC mit 3,75A Belasdtbarkeit bis 90Watt
