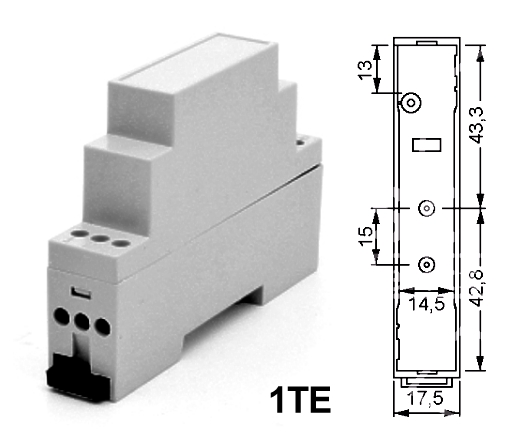

Hutschiene Gehäuse 1TE Modulgehäuse DIN Rail Gehäuse TS35

Hutschienengehäuse Leergehäuse Modulgehäuse für Platinen

Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen.

Hutschienengehäuse, Leergehäuse, Modulgehäuse, für Montage auf DIN Schiene ( TS35 Hutschiene ) geeignet Schaltschrankbau, Hausverteiler.... Testschaltungen, Versuchsaufbauten ......

• Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen
• Gehäuse Unter- und -Oberteil rasten ineinander ein und können verschraubt werden
• Schraub- oder Snap-in Verriegelung zwischen Boden und Deckel.
• anschließen der Ein- und Ausgänge über Anreihklemmen RM 5,08 die sich z.B. dann auf der Platine befinden
• Führungsnuten für einfache Leiterplattenmontage
• Innen Aufnahme für eigne Platinen, Prüf- und Testschaltungen usw.
• ABS-Gehäuse mit Schnappfuß für Hutschienen wie im Schaltschrankeinbau, Hausverteilung üblich
• für Hutschiene nach DIN EN 50022 Die üblichste Hutschienenbreite 35mm Breite ( 35/7,5 ode 35/15mm )
• Gehäusematerial ABS,
• Lieferung mit Schnappfuss für den Schaltschrankeinbau auf TS35 Hutschiene
• Farbe hellgrau ähnlich RAL7035
• Abmessungen:
• Aussenabmessungen: B: 17,5mm H: 55,8mm T: 90,0mm ( ohne Schnappfuß für Hutschiene )

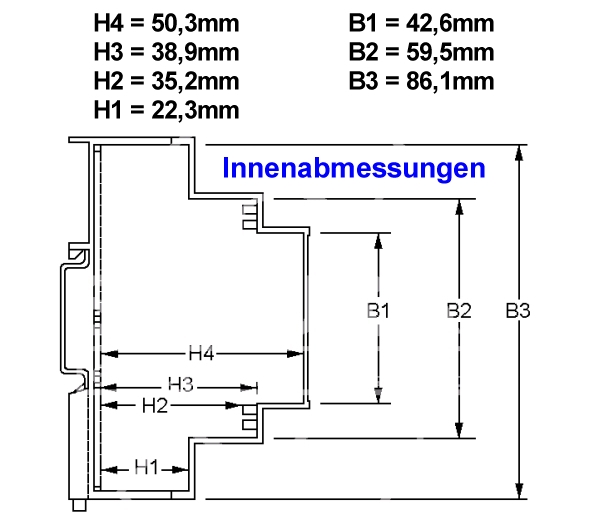

• Innenabmessungen: B: 15,0mm H: 50,3mm / H2: 35,2mm / H3: 22,3mm ( H3 = bei Klemmen ) T: 86,10mm
• Baubreite 1TE

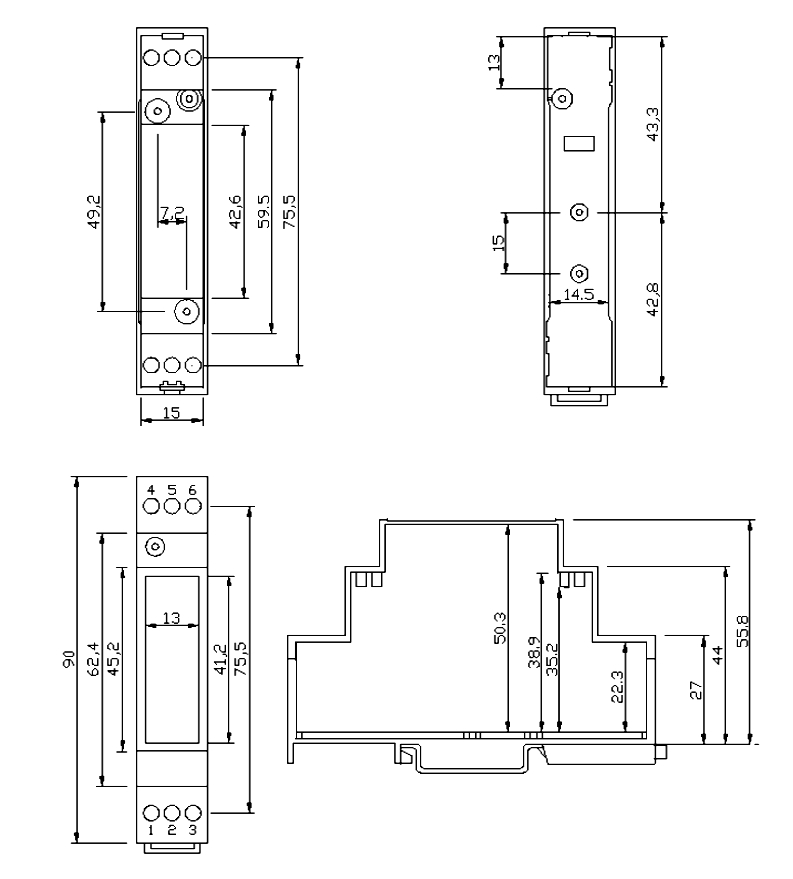

• Siehe auch Zeichnung

INFO:
Zusatzinfo zu TE = Teileinheit = Baubreite ( z.B. Sicherungsautomat hat auch 1TE Baubreite )
Einbaubreite 1TE der Geräte soll nach der Norm DIN 43880 zwischen 17,5 und 18,0 mm
