Verstärker Bausatz 2x5 Watt Stereo Verstärker

Dieser 2x 5 Watt RMS Stereo Verstärker wird als Bausatz geliefert

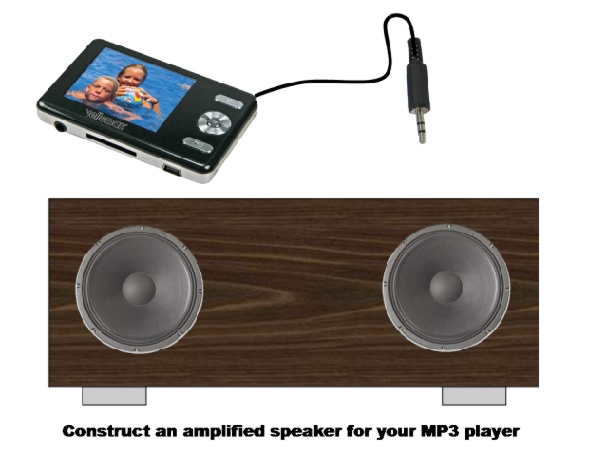

• Stereo Verstärker, unglaublicher Klang, ideal für MP3-Player usw.
• Eingang: 3.5mm-Stereobuchse
• Lautstärkeregler
• EIN/AUS-Schiebeschalter
• Blaue Anzeige-LED

Technische Daten:

• 2x 5W RMS (0,5% THD bei 4-Ohm bei 12V)

• 2x 6W RMS (10% THD bei 4-Ohm bei 12V)

• 2x 10 Watt Musikleistung Leistungs IC TDA1517
• Stromversorgung: 12V typisch 6-14V DC 1A ( Ideal max 18V max 2,5A)

• Peakoutcurrent = 2,5A
• Versorgung optional z.B. über 12V Steckernetzteil 1-2A

• Die Abgabeleistung ist abhängig von der Stromversorgung
• Empfindlichkeit: 400mV rms (max. Leistung)
• Frequenzgang: 30...100.000Hz (-3dB / 8-Ohm)
• Anschliessbare Lautsprecher Impedanz: 4ohm, 8ohm, 16ohm, 32ohm bis 600ohm z.B. auch für Kopfhörer usw
• Abmessungen (BxTxH): ca. 66 x 53 x 25mm
• IC Kühlkörper ab Werk nicht anbei, auch nicht zwingend nötig
• Bei Betrieb des Verstärkers mit Spannung über 13V empfehlen wir einen kleinen ALU Kühlkörper
• Inkl. Anschluss- und Montageplan

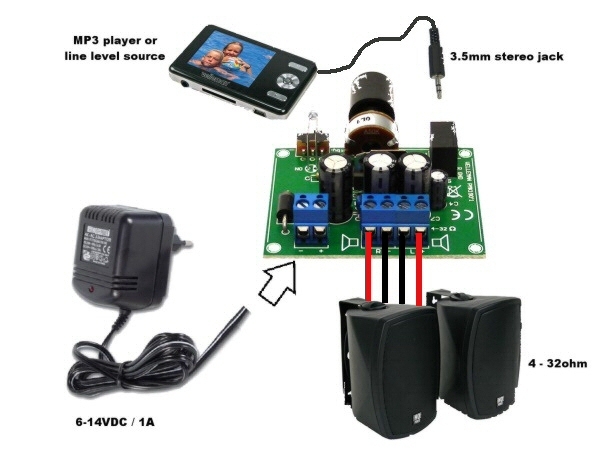

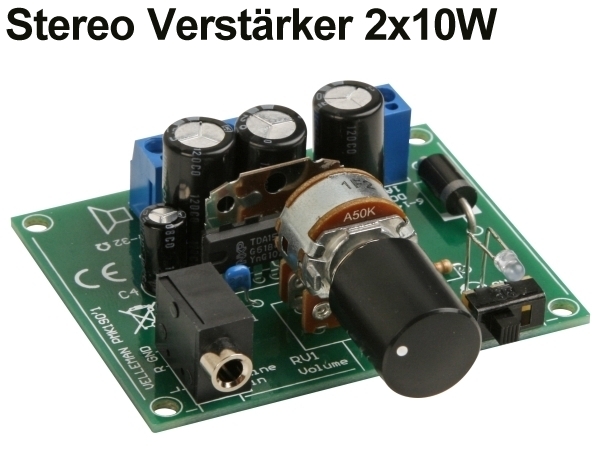

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mit gelieferten Bauteilen. Die weiteren abgebildeten Beispiele und der Schaltplan mit Trafo, Lautsprecher usw. kann Zubehörartikel zeigen, welche nicht mitgeliefert werden !
