64,95 €*
% 84,95 €* (23.54% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Artikelnummer: 93-808-04260

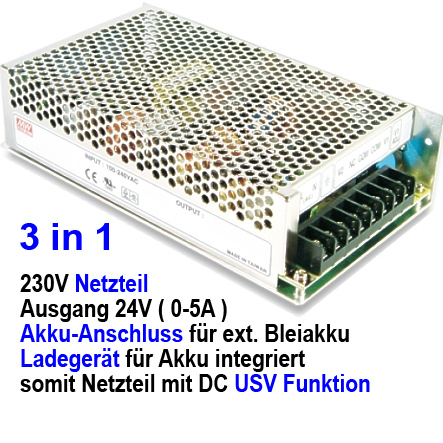

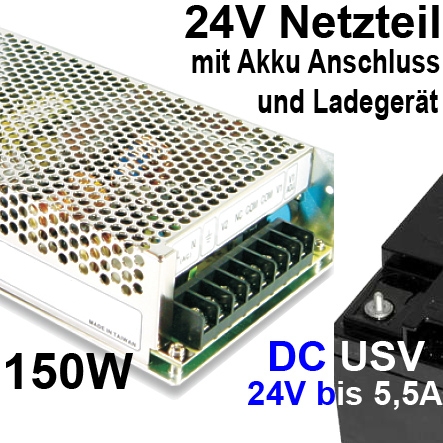

Produktinformationen "24V 5A Netzteil mit Akku Anschluss Ladefunktion und Netzausfallschutz DC USV"

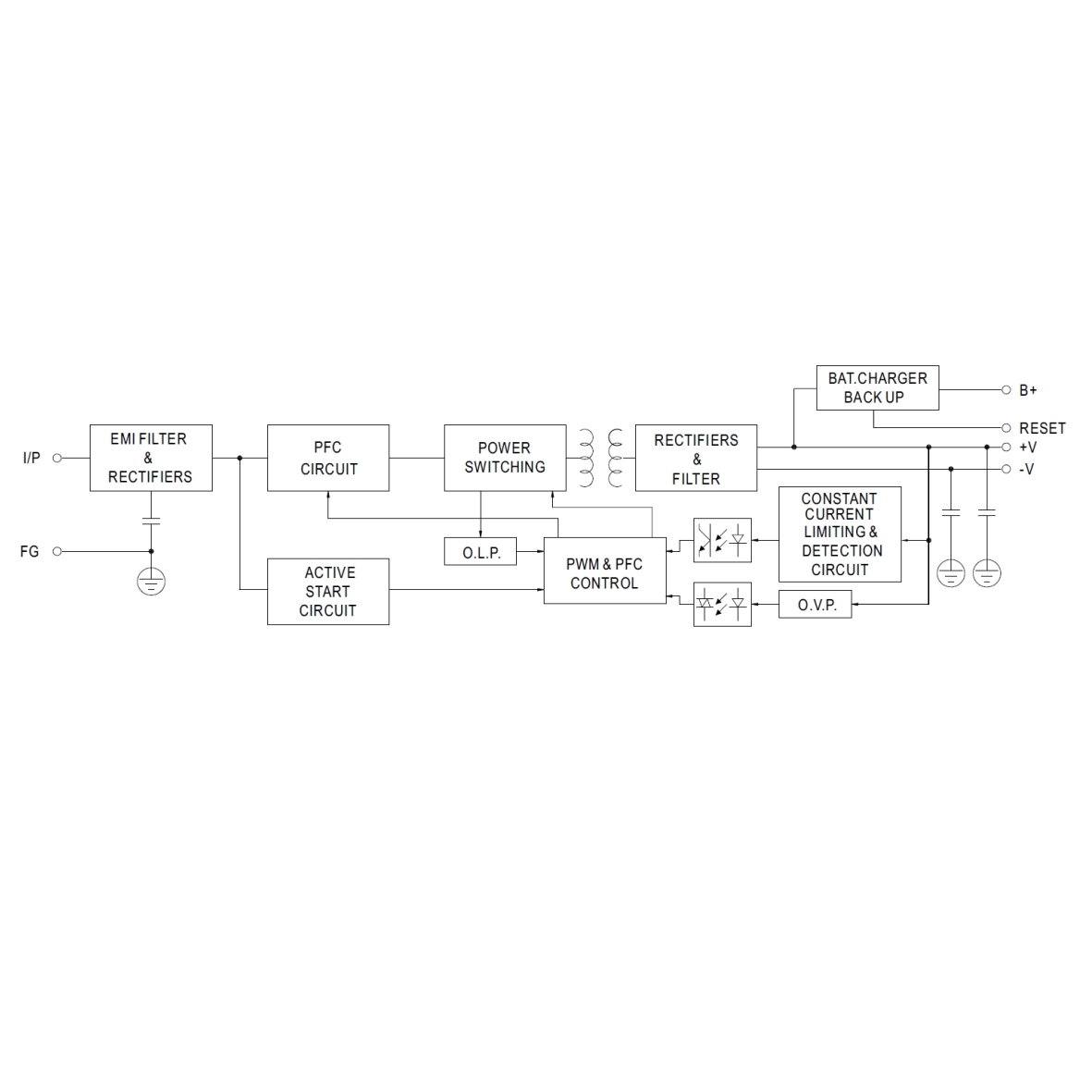

24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 5,5A Schaltnetzteil mit Ladefunktion und Netzausfallschutz
24V 5,5A Netzteil mit Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 24V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 24Ah(z.B. 2x12V Akku)
- Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt.
- Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku
- Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme,
- Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung
- Hier ist eine fertige Lösung Netzteil mit Akkuanschluss
Technische Daten:
- Eingang 230VAC typisch
- Eingangsspannungsbereich: 88...264Vac 47...63Hz oder 124-370Vdc
- Leistung: bis 151 Watt
- Ausgangsspannnung: 24 Volt stabilisierte Gleichspannung
- Leistung Ausgang 0-5A max. 5,5A ( Netzteil 5A + 0,5A Ladestrom )
- Ausgangsspannung über Poti bedingt durch Akku regelbar ( 24V...29V )
- Geringe Restwelligkeit nur 150mV

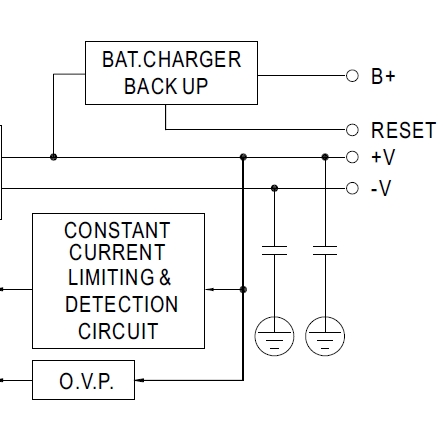

- USV Modus intengriert für Pufferfunktion
- Bei Netzausfall wird die Spannung des Akkus direkt an den 24V Geräteausgang durchgeschleift
- Anschluss mit Ladefunktion für Akku (Blei, Blei-Gel, AGM)
- Anschluss für 24V Pufferakku (Bleiakku) bis 25Ah ( z.B. 2 x 12V Akku )
- Empfohlene Akkukapazität: 2Ah bis 25Ah, je nach angeschlossenem Verbraucher und Pufferzeit
- Integriertes Ladegerät für den angeschlossenen optionale 24V Bleiakku
- automatische Laderegelung des angeschlossenen Akkus
- Akku Ladestrom automatisch bis max 0,5A
- Akkuschutz durch integrierte Sicherung
- Batterie Low Erkennung: 19,5V +1,5V -1V
- Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus
- Ab 19,5V und darunter wird der Akku vom Verbraucher getrennt
- 2 Schraubanschlüsse für 24V Ausgang (Last)
- 2 Schraubanschlüsse für 24V Akku (Bleiakku)
- 3 Netzeingang (L+N+PE)
- Überspannunssschutz für den Ausgang: 31,74-37,26V
- Kurzschlußfest
- Überlastschutz 105-135%
- Netzausfallüberbrückung 20ms ( Dies beziehen sich auf die Pufferzeit des Netzteils )

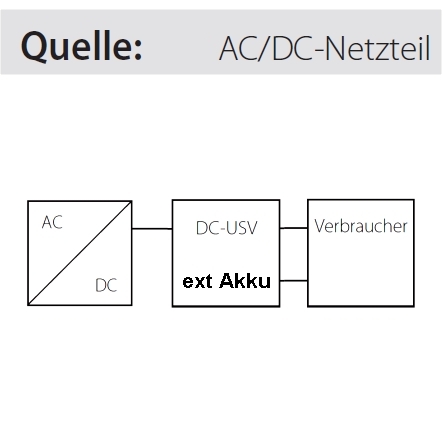

- DC Online USV ( Eine Umschaltung per Relais zum Akku gibt es nicht, der Akku ist permanent Online )
- Überspannungschutz 110-150%
- Hoher Wirkungsgrad: 84%
- Soft-Start mit Strombegrenzung
- Eingebauter Entstörfilter PFC PF>0,92
- Eingang-Ausgang galvanisch getrennt
- 100% Burn-In Test unter Vollast
- Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall
- Temperatureinssatzbereich: -10°...+60°C

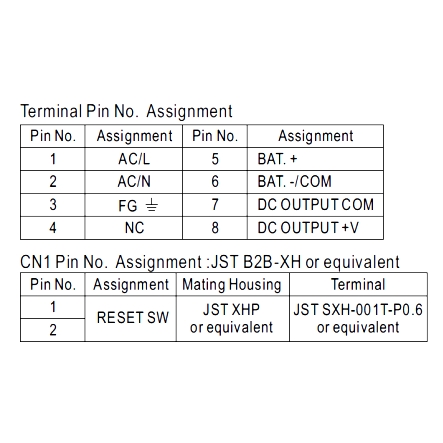

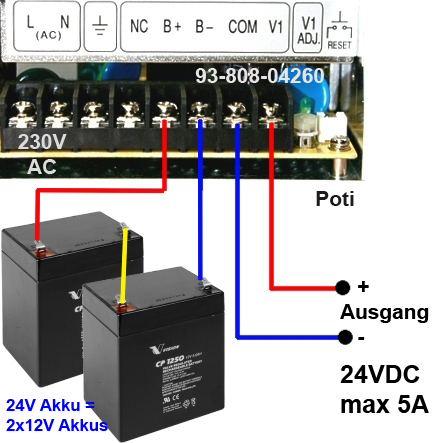

- Schraubanschlüsse:
- L+N+PE = 230V Netzeingang
- BATT(+) und BATT (-) für externen Bleiakku
- DC(+) und DC(-) Ausgang für Last
- 2-pol Steckverbinder CN1 Anschluss für Reset Switch

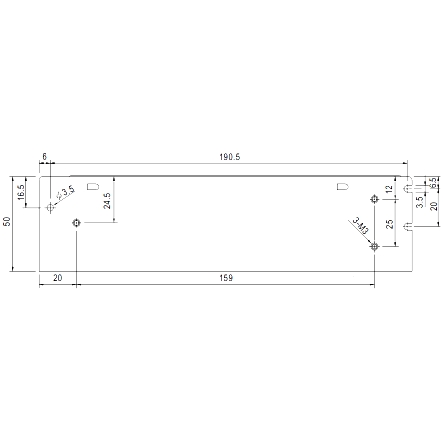

- Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä.

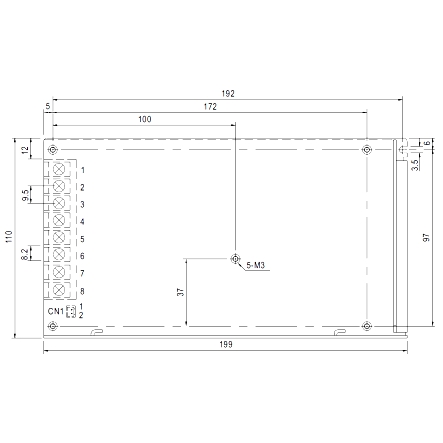

- Abm.: L: 199mm H: 50mm B: 110mm
- Gewicht: 0.88kg
Passendes Zubehör wie 2x 12V Bleiakkus mit unterschiedlicher Leistung siehe (Zubehör-Register)
Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :
- als 12V Ausführung
- Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 50W 3,0A+0,5A Ladestrom
- Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom
- als 24V Ausführung
- Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 50W 1,5A +0,3A Ladestrom
- Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom
- Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom
