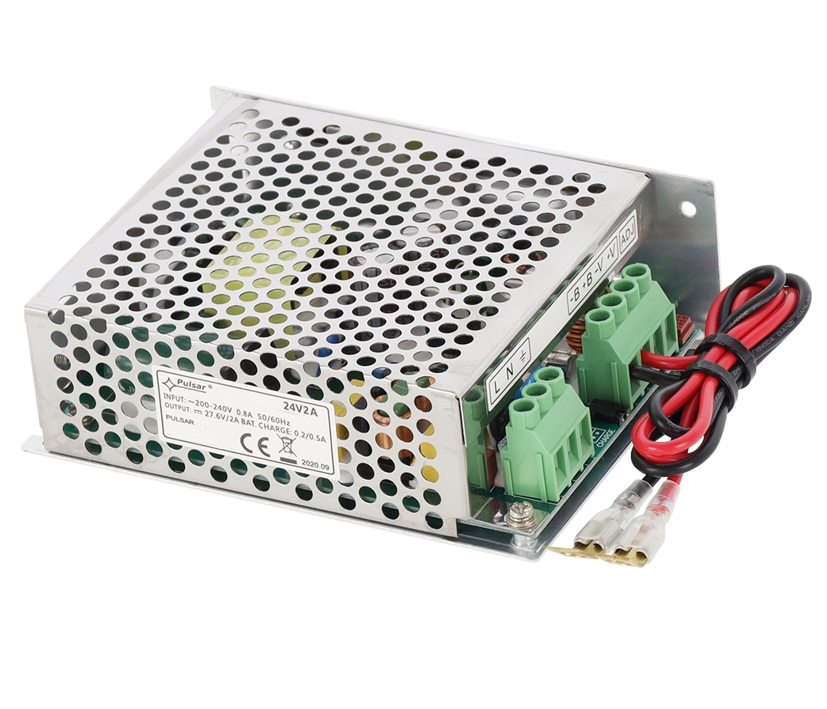

24V 2,2A Netzteil mit Akku Anschluss Ladefunktion und Netzausfallschutz DC USV

Dieser Artikel steht derzeit nicht zur Verfügung!
47,95 € * 69,00 € * (30,51% gespart)

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 4-10 Werktage

  • 93-808-04662
24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 1,8A... mehr
Produktinformationen "24V 2,2A Netzteil mit Akku Anschluss Ladefunktion und Netzausfallschutz DC USV"

24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 1,8A Schaltnetzteil mit Ladefunktion und Netzausfallschutz

24V 2,2A Netzteil mit 0,2A oder 0,5A Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 24V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 28Ah(z.B. 2x12V Akku)

  • Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt.
  • Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku
  • Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme,
  • Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung
  • Hier ist eine fertige Lösung Netzteil mit Akkuanschluss

Dieses 24V Netzteil ist ein universell einsetzbares und gepuffertes 2,2A Netzgerät mit einem Akkuladestrom von 0,2A oder 0,5A. Aufgrund der kompakten Abmessungen passt es hervorragend in kleinste Gehäuse. Das Netzteil verfügt über Kurzschluss-, Überspannungs- sowie Überlastschutz. Eine Schnittstelle zur optischen 3-fach LED Signalisierung ist ebenfalls vorhanden Platine hierzu optional = Art-Nr 93-808-04651. Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung. Hier die Lösung.

Technische Daten:

  • Eingang: 230VAC typisch
  • Eingangsspannungsbereich: 200V...240Vac 50/60Hz
  • Leistung: 60Watt
  • Ausgangsspannnung: 24Volt Gleichspannung ( Akku abhängig bis 27,8V )
  •  Regelbereich der Ausgangsspannung ( 27....28,8V DC )
  • Leistung Ausgang 0-2,0A + 0,2A Akkuladung oder 0-1,7A + 0,5 Akkuladung ( per Jumper umstellbar )
  • Geringe Restwelligkeit nur 100mV
  • USV Modus intengriert für Pufferfunktion über optionalen Standard-Bleiakku
  • Bei Netzausfall wird die Spannung des Akkus direkt an den 24V Geräteausgang durchgeschleift und versorgt somit ihre 24V Schaltung weiter
  • Anschluss mit Ladefunktion 27,6V für Akku (Blei, Blei-Gel, AGM )
  • Anschluss für 24V Pufferakku/Beiakku über Kabel mit Kontaktschuhen
  • Empfohlene Akkukapazität: 2Ah bis 28Ah, je nach angeschlossenem Verbraucher und Pufferzeit

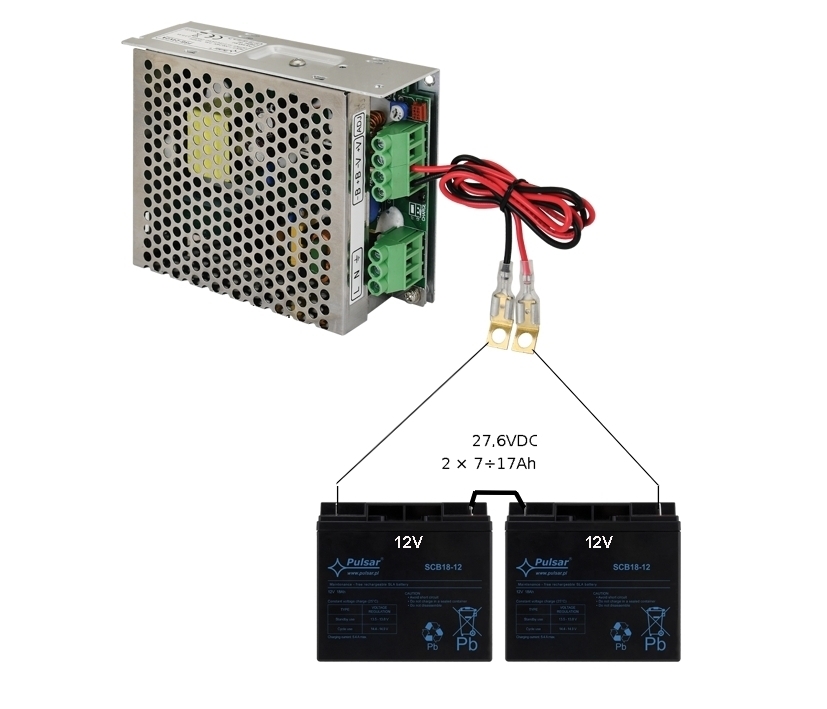

  • Integriertes Ladegerät für den angeschlossenen optionale 24V Bleiakku ( 2x 12V in Serie )
  • automatische Laderegelung des angeschlossenen Akkus
  • Ladestrom wählbar pre Jumper 0,2A oder max. 0,5A
  • Akkuschutz durch integrierte Sicherung ( Polymersicherung )
  • Überspannungsschutz mit integrierten Varistoren
  • Überspannungsschutz OVP >32V (automatisch wiederhergestellt)
  • Kurzschlussschutz SCP elektronische, automatischer Rückgang
  • Überlastschutz OLP 105-150% Leistung der Speiseleitung, automatischer Rückgang
  • Auf der Platine ist eine 3mm LED in Grün für Signalisieung 230VAC Spannung
  • LED -AC- Anwesenheit der Spannung AC

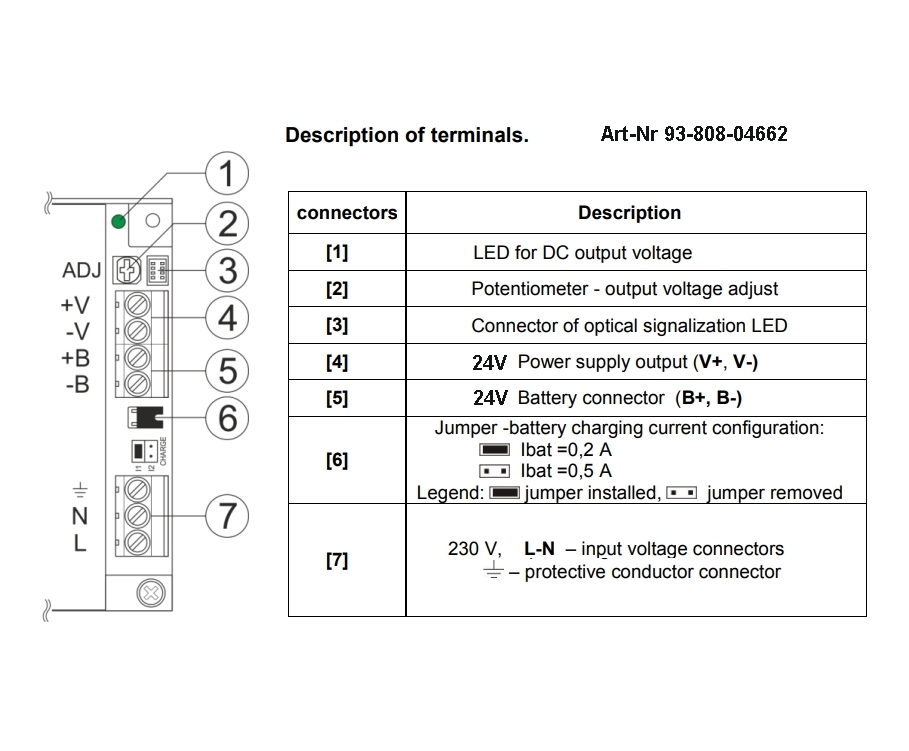

  • Anschlüße :
  •   Eingang = 3x Netzteingang bis 2,5qmm (L+N+PE)
  •   2x Ausgang zum 24V Verbraucher = 2x Schraubanschlüsse/Last 1x Minus / 1x Plus bis 2,5qmm
  •   2x Akkuanschluss / Akkuausgang = 2x Schraubanschlüße (BAT) 6,3F-2,5 Länge 400mm
  • Ausgang für die optische Signalgebung über 6pol Stecker PKA18
  • Betriebsbedingungen II Umweltklasse
  • Schutzklasse EN 60950-1:2007 / I (erste) – bedarf einer Schutzleitung
  • Effektivität : 80%
  • Temperatur-Einsatzbereich : -10°C....+40°C
  • relative Luftfeuchte 20%...90%, ohne Kondensation

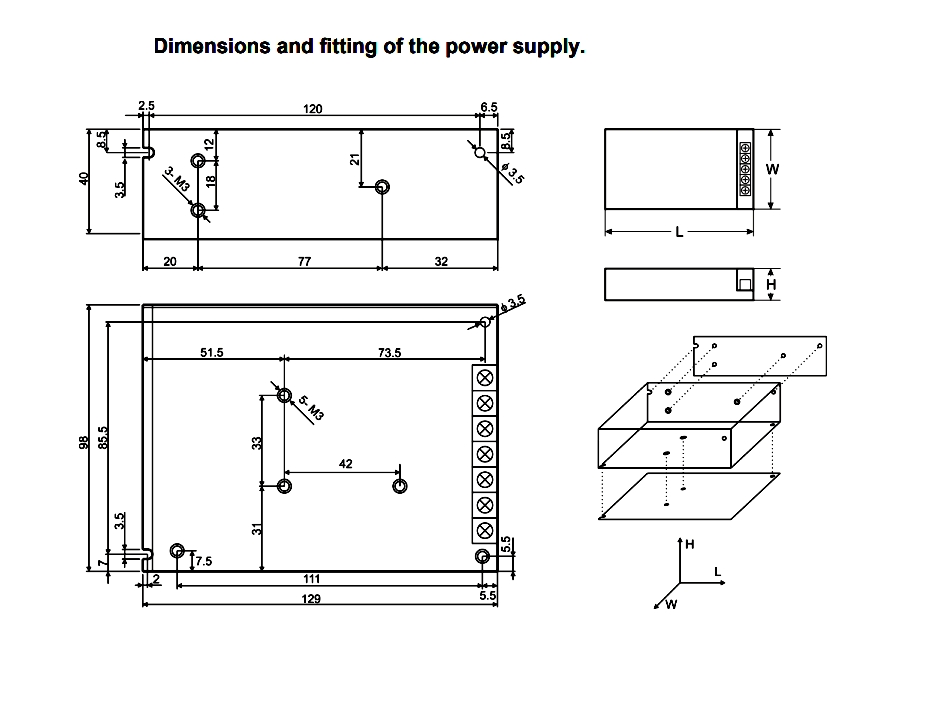

  • Abmessungen: L: 129mm B: 98mm H: 40mm ( siehe auch Zeichnung weitere Bilder )
  • Mehrere Befestigunsmölichkeiten
  • U-Halter für Schraubbefestigung

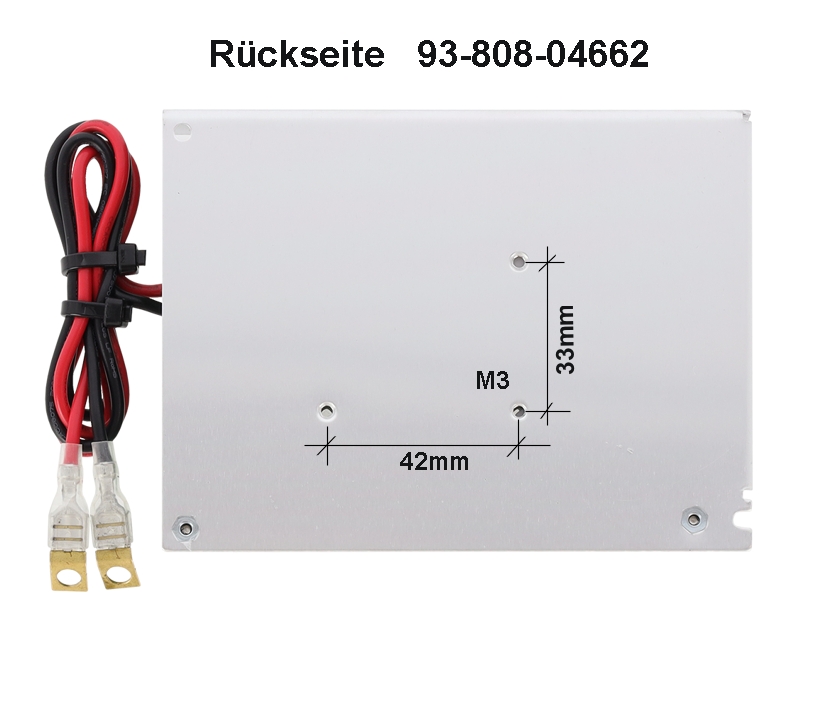

  •   Am Boden sind 3x M3 Gewindebuchsen mit RM 33 / 42mm
  •   Seitlich befinden sich 3x M3 Gewindebuchsen mit RM 18mm / 77mm
  • Gewicht 0,35kg

Passendes Zubehör wie 2x 12V Bleiakkus mit unterschiedlicher Leistung siehe (Zubehör-Register)

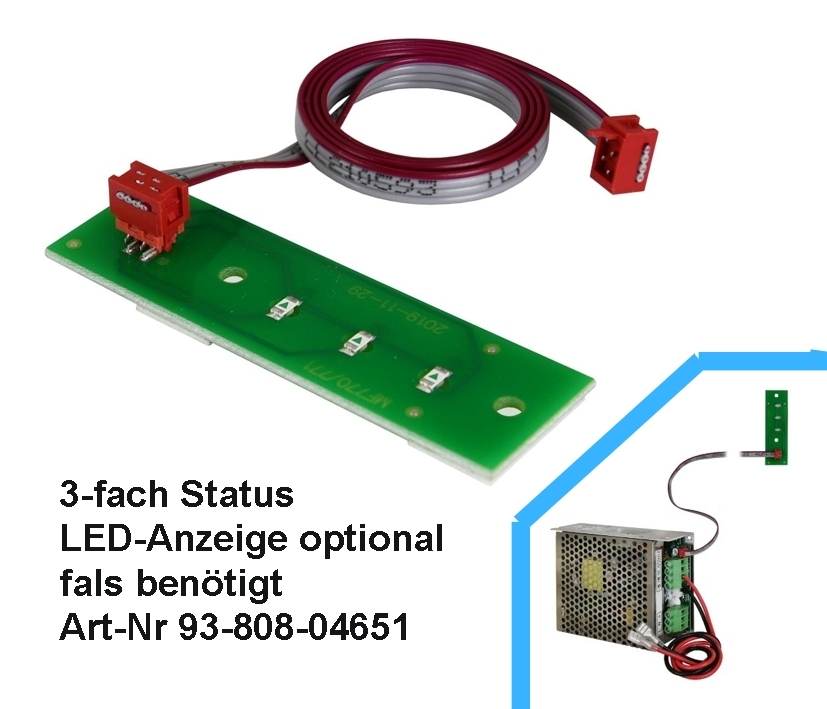

  • Art-Nr 93-808-04651 = Optionale 3-fach LED-Statusanzeige mit 450mm Kabel



Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :

  • als 12V Ausführung
  • Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom
  • Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom
  • als 24V Ausführung
  • Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom
  • Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom
  • Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom
