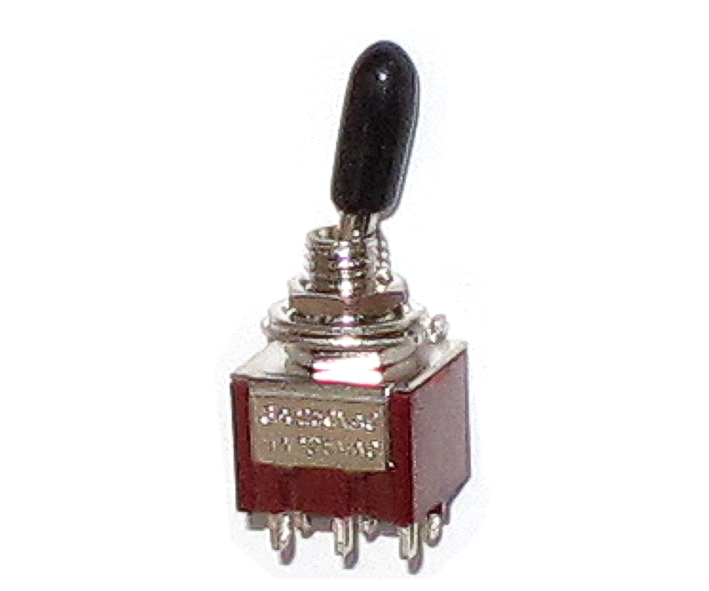

Schalter Mini Kippschalter 2xUM Ein-Aus mit schwarzer Kappe

Miniatur-Kippschalter mit Metallknebel und Isolierkappe. Belastbarkeit: bis 3A 250VAC oder 6A 125VAC Lötkontakte 6polig 2x Wechslerkontakte = 2xUM  Abmessungen: H:35mm mit Hebel und Kontakten Korpus: 13 x 13mm Hebellänge ca. 11mm mit Kappe 13mm Gewinde: 6mm / Bohrung Frontplatte 6,2mm Gewindelänge ca. 8,8mm

Mini Kippschalter 3x Wechslerkontakte ( 3xUM ) Serie 500 3xUM ohne Mittelstellung ( Ein-Aus )  3xWechslerkontakte mit 9Pins Schalterstellung ( EIN-AUS )  Funktion Ein = Alle 3 getrennten Kontakt sind eingeschaltet  Funktion Aus = Alle 3 getrennten Kontakt sind ausgeschaltet  Kontaktart / Anschlüsse = Lötösen  Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V  ( Einsatz an AC oder DC )  Gewinde: 6mm / Montagebohrung 6,2 mm  Abmessungen ( siehe auch weitere Bilder Zeichnung )  Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 18mm T: 13mm Höhe 12,3mm  Knebellänge ca. 12mm  Gewindelänge ca. 8mm  Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel = Bst Nr 95-834-00120 (Rot ) und  Bst Nr 95-834-00121 ( schwarz )

Kippschalter mit Mittelstellung und 2x Wechslerkontakten ( Serie-500 )  Kontakte = 2xUM = 2xWechsler Lötkontakte  Länge mit Hebel : 35mm   Korpusabmessungen: 13 x 12,6mm  Gewinde: 6mm / Bohrung 6,2mm  Gewindelänge ca. 8mm   Belastbarkeit: 250Vac 3A oder 125Vac 6A Abmessungen ( siehe auch weitere Bilder Zeichnung )  Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel  Bst Nr 95-834-00120 = Kappe Rot  Bst Nr 95-834-00121 = Kappe Schwarz

Kippschalter mit 4 Wechslerkontakten ( 4xUM ) Serie-500 Mini Kippschalter 4x Wechslerkontakte 4xUM ohne Mittelstellung ( Ein-Aus ) 4xWechslerkontakte mit 12Pins Schalterstellung ( EIN-AUS ) Funktion Ein = Alle 4 getrennten Kontakt sind eingeschaltet Funktion Aus = Alle 4 getrennten Kontakt sind ausgeschaltet Kontaktart / Anschlüsse = Lötösen Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V ( Einsatz an AC oder DC ) Gewinde: 6mm / Montagebohrung 6,2 mm Abmessungen ( siehe auch weitere Bilder Zeichnung ) Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 22,8mm T: 13mm Höhe 12,3mm Knebellänge ca. 12mm Gewindelänge ca. 8mm Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel Bst Nr 95-834-00120 = Kappe Rot  Bst Nr 95-834-00121 = Kappe Schwarz

Kippschalter mit 1x Wechslerkontakt 1xUM  Kippschalter mit roter Isolierkappe  1 Wechslerkontakt = 1xUM  2-Stellungen  Lötkontakte 3-polig 1xUM (1xWechsler) Belastbarkeit: bis 3A 250V oder bis 6A 125V  Abmessungen: 12,5 x 6,5 x 9,5mm (BxTxH) Gewinde 6mm / Bohrung 6,2mm

Kippschalter mit 2 Wechslerkontakten 2xUM  Kippschalter mit roter Isolierkappe  2 Wechslerkontakten = 2xUM  2-Stellungen  Lötkontakte 6-polig 2xUM (2xWechsler) Belastbarkeit: bis 3A 250V oder bis 6A 125V  Abmessungen: 12,5 x 11,5 x 9,5mm (BxTxH) Gewinde 6mm / Bohrung 6,2mm
