Nachlaufrelais für Ventilatoren wie in WC und Bad üblich 6min Festzeit

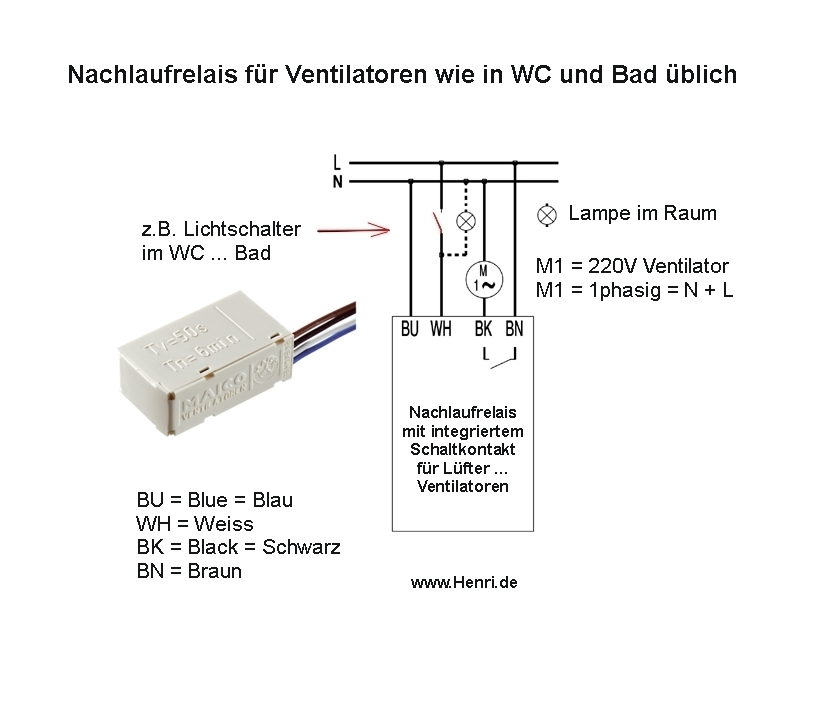

220V Nachlaufrelais 6-Minuten für Lüfter...Ventilatoren   Typische Anwendung : Für Ventilatornachlauf in WC, Bad, Küche, Waschräumen, Garage, Hobby und Kellerräumen, Dia- und Filmprojektoren usw. Miniatur-Nachlaufrelais zur Steuerung der Einschaltverzögerung und oder Nachlaufzeit z.B. für eingebaute Ventilatoren in Decke, Wand usw. Typischer Einsatz z.B. in WCs üblich ... Licht  An - Lüfter läuft nach 50-Sekunden an - Licht aus - Lüfter läuft automatisch 6min nach.  Üblichste Ausführung bzw. Verschaltung erfolgt meist mit der Betätigung der eingebauten Lichtschalter. Einbau z.B. in Schalterdose oder bei Lüfter je nach Kabellageart.   Funktion : Steuert die Einschalt-Verzögerungszeit und die Nachlaufzeit von Ventilatoren oder anderen Geräten, unabhängig von der Ventilatoroder Geräte-Einschaltdauer und der Umgebungstemperatur. Technische Daten: Spannnung 230VAC typisch ( 220-240VAC )  4-Anschlussdrähte siehe Anschlußplan weitere Bilder !  Nachlaufzeit des Ausgangs für Lüfter = 6-Minuten fest eingestellt.   Einschalt-Verzögerungszeit 50-Sekunden fest eingestellt.  Auslösung bzw. Betätigung über handelsübliche Schalter oder Taster jederzeit möglich ( siehe Plan )  Belastbarkeit bis 280VA max = 1,25A ( I-min = 0,075A )  Störfest gemäß EN 61000-4-5  Bei Bedarf zusätzliche Entstörmaßnahmen treffen ( L-, C- oder RC-Glieder, Schutzdioden, Varistoren )  Schutzgrad IP40 Tempratureinsatzbereich: 0 °C bis 50 °C Abmessungen: 20 x 35 x 13mm Zusatzinfos :  Geeignet für Wohnhauslüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Deckenlüfter  JA z.B. wie in WC... Bad meist üblich ab 16Watt Ventilator-Leistung   Geeignet für Wandaufbaulüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Wandeinbaulüfter:  Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Rohrlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Boxlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Dachlüfter: Nein Geeignet für Wärmerückgewinnungsanlagen: Nein  Geeignet für Zentrifugallüfter: Nein Geeignet für Zirkulationslüfter: Nein  Durch zusätzliches Beschalten eines geprüften X2-Kondensators z.B. 330nF = 0,33uF 250VAC zwischen WH (weiß) und BU (blau) wird vermieden, dass beim Einsatz eines Lichtschalters mit integrierter Kontrollampe, die Kontrollampe in Aus-Stellung leicht aufleuchtet ( nur erforderlich, wenn keine Raumbeleuchtung angeschlossen ist ) Erhältlich in folgenden Ausführungen ( siehe auch ähnliche Produkte unten ) :  Bst-Nr 93-477-00681 = 220V Nachlaufrelais variabel einstellbar 1-24-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00740 = 220V Nachlaufrelais Festzeit = 12-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00700 = 220V Nachlaufrelais Festzeit =   6-Minuten für Lüfter...Ventilatoren

220V Nachlaufrelais 12-Minuten für Lüfter...Ventilatoren   Typische Anwendung : Für Ventilatornachlauf in WC, Bad, Küche, Waschräumen, Garage, Hobby und Kellerräumen, Dia- und Filmprojektoren usw. Miniatur-Nachlaufrelais zur Steuerung der Einschaltverzögerung und oder Nachlaufzeit z.B. für eingebaute Ventilatoren in Decke, Wand usw. Typischer Einsatz z.B. in WCs üblich ... Licht  An - Lüfter läuft nach 50-Sekunden an - Licht aus - Lüfter läuft automatisch 12min nach.  Üblichste Ausführung bzw. Verschaltung erfolgt meist mit der Betätigung der eingebauten Lichtschalter. Einbau z.B. in Schalterdose oder bei Lüfter je nach Kabellageart.   Funktion : Steuert die Einschalt-Verzögerungszeit und die Nachlaufzeit von Ventilatoren oder anderen Geräten, unabhängig von der Ventilatoroder Geräte-Einschaltdauer und der Umgebungstemperatur. Technische Daten: Spannnung 230VAC typisch ( 220-240VAC )  4-Anschlussdrähte siehe Anschlußplan weitere Bilder !  Nachlaufzeit des Ausgangs für Lüfter = 12-Minuten fest eingestellt.   Einschalt-Verzögerungszeit 50-Sekunden fest eingestellt.  Auslösung bzw. Betätigung über handelsübliche Schalter oder Taster jederzeit möglich ( siehe Plan )  Belastbarkeit bis 280VA max = 1,25A ( I-min = 0,075A )  Störfest gemäß EN 61000-4-5  Bei Bedarf zusätzliche Entstörmaßnahmen treffen ( L-, C- oder RC-Glieder, Schutzdioden, Varistoren )  Schutzgrad IP40 Tempratureinsatzbereich: 0 °C bis 50 °C Abmessungen: 20 x 35 x 13mm Zusatzinfos :  Geeignet für Wohnhauslüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Deckenlüfter  JA z.B. wie in WC... Bad meist üblich ab 16Watt Ventilator-Leistung   Geeignet für Wandaufbaulüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Wandeinbaulüfter:  Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Rohrlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Boxlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Dachlüfter: Nein Geeignet für Wärmerückgewinnungsanlagen: Nein  Geeignet für Zentrifugallüfter: Nein Geeignet für Zirkulationslüfter: Nein  Durch zusätzliches Beschalten eines geprüften X2-Kondensators z.B. 330nF = 0,33uF 250VAC zwischen WH (weiß) und BU (blau) wird vermieden, dass beim Einsatz eines Lichtschalters mit integrierter Kontrollampe, die Kontrollampe in Aus-Stellung leicht aufleuchtet ( nur erforderlich, wenn keine Raumbeleuchtung angeschlossen ist ) Erhältlich in folgenden Ausführungen ( siehe auch ähnliche Produkte unten ) :  Bst-Nr 93-477-00681 = 220V Nachlaufrelais variabel einstellbar 1-24-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00740 = 220V Nachlaufrelais Festzeit = 12-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00700 = 220V Nachlaufrelais Festzeit =   6-Minuten für Lüfter...Ventilatoren

220V Nachlaufrelais variabel einstellbar 1-24-Minuten für Lüfter...Ventilatoren   Typische Anwendung : Für Ventilatornachlauf in WC, Bad, Küche, Waschräumen, Garage, Hobby- und Kellerräumen, Dia- und Filmprojektoren usw. Miniatur-Nachlaufrelais zur Steuerung der Einschaltverzögerung und oder Nachlaufzeit z.B. für eingebaute Ventilatoren in Decke, Wand usw. Typischer Einsatz z.B. in WCs üblich ... Licht  An - Lüfter läuft nach 0-150-Sekunden an - Licht aus - Lüfter läuft automatisch 1-24min nach.  Üblichste Ausführung bzw. Verschaltung erfolgt meist mit der Betätigung der eingebauten Lichtschalter. Einbau z.B. in Schalterdose oder bei Lüfter je nach Kabellageart.   Funktion : Steuert die Einschalt-Verzögerungszeit und die Nachlaufzeit von Ventilatoren oder anderen Geräten, unabhängig von der Ventilatoroder Geräte-Einschaltdauer und der Umgebungstemperatur. Technische Daten: Spannnung 230VAC typisch ( 220-240VAC )  4-Anschlussdrähte siehe Anschlußplan weitere Bilder !  Nachlaufzeit des Ausgangs für Lüfter = 1-24-Minuten frei einstellbar über Poti auf der Frontseite Einschalt-Verzögerungszeit 0-150-Sekunden frei einstellbar eingestellt über Poti auf der Frontseite Auslösung bzw. Betätigung über handelsübliche Schalter oder Taster jederzeit möglich ( siehe Plan )  Belastbarkeit bis 280VA max = 1,25A ( I-min = 0,075A )  Störfest gemäß EN 61000-4-5  Bei Bedarf zusätzliche Entstörmaßnahmen treffen ( L-, C- oder RC-Glieder, Schutzdioden, Varistoren )  Schutzgrad IP40 Tempratureinsatzbereich: 0 °C bis 50 °C Abmessungen: 20 x 35 x 13mm Zusatzinfos :  Geeignet für Wohnhauslüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Deckenlüfter  JA z.B. wie in WC... Bad meist üblich ab 16Watt Ventilator-Leistung   Geeignet für Wandaufbaulüfter: JA  bis max 280VA Ventilator-Leistung   Geeignet für Wandeinbaulüfter:  Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Rohrlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Boxlüfter: Nein - bedingt auch JA - wenn ab 16Watt Ventilator-Leistung   Geeignet für Dachlüfter: Nein Geeignet für Wärmerückgewinnungsanlagen: Nein  Geeignet für Zentrifugallüfter: Nein Geeignet für Zirkulationslüfter: Nein  Durch zusätzliches Beschalten eines geprüften X2-Kondensators z.B. 330nF = 0,33uF 250VAC zwischen WH (weiß) und BU (blau) wird vermieden, dass beim Einsatz eines Lichtschalters mit integrierter Kontrollampe, die Kontrollampe in Aus-Stellung leicht aufleuchtet ( nur erforderlich, wenn keine Raumbeleuchtung angeschlossen ist ) Erhältlich in folgenden Ausführungen ( siehe auch ähnliche Produkte unten ) :  Bst-Nr 93-477-00681 = 220V Nachlaufrelais variabel einstellbar 1-24-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00740 = 220V Nachlaufrelais Festzeit = 12-Minuten für Lüfter...Ventilatoren   Bst Nr 47-900-00700 = 220V Nachlaufrelais Festzeit =   6-Minuten für Lüfter...Ventilatoren
