Treppen Lichtautomat 230V 1-7min fürs Treppenhaus mit Schalter für Dauerlicht auf Frontseite

Universal Zeitrelais mit 10-Funktionen einstellbar, für universelle Anwendung aller Art mit 1x 16A- WechslerkontaktMultifunktions-Zeitrelais  Einsatz z.B. 12V 24V 48V 230V  ( DC oder AC ) auch als KFZ Relais oder Caravan Zeitrelais verwendbar da auch 12V oder 24V tauglich ! Einschaltverzögert, Rückfallverzögert mit Steuereingang Einschaltwischend mit SteuereingangAusschaltwischend mit Steuereingang Einschaltverzögert mit SteuereingangEinschaltwischend mit Steuereingang Einschaltwischend Spannungsgesteuert IntervallBlinker mit Pause beginnend ( auch einstellbar ) Zeit dann einstellbar Zustandsanzeige über 2x LEDZeitrelais mit Steuereingang / Professionelles analoges Zeitrelais zur Steuerung von z.B. Beleuchtung in Heizungs- oder Lüftersteuerung, Steuerungsbau allgemein usw. Für universelle Anwendung aller ArtTechnische Daten:Multifunktionales Zeitrelais (10-Zeitfunktionen und 8-Zeitbereiche 0,1SEkunde bis 240-Stunden )10 Arten von Zeitfunktionen über DrehreglerFunktionen über Drehsteller mit Beschriftung : E, Wu, Bp, Bi, R, Ws, Wa, Esa, B, T  E - Schaltung mit Verzug  Wu - Einschalten bei der eingestellten Zeit  Bp - Symmetrische zyklische Arbeit, die mit der Pause beginnt.  Bi - Symmetrische zyklische Arbeit, die mit dem Einschalten beginnt  R - Verspätung der Ausschaltung gesteuert über den S-Kontakt  Ws - einmalige Einschalten bei der eingestellten Zeit, die das Schließen des Steuerungskontakts S hervorruft  Wa - Einschalten bei der eingestellten Zeit, die das Öffnen des Steuerungskontakts S hervorruf  Esa - Verspätung der Einschaltung gesteuert über den S-Kontakt  B - zyklische Arbeit gesteuert über das Schließen des Steuerungskontakts S  T - Generierung des Impulses 0,5 s nach dem Ablauf der Zeit T.Insgesamt 3 Drehregler  1 = Funktion ( 1...10 )  2 = Einstellung des Zeitbereichs ( ON-OFF, 1s, 10s, 1m, 10m, 1h, 10h, 1Tag ( 24h), 10Tage ( 240h))  3 = Drehregler der feineinstelung der Zeiteinstellung ( 0,1/0,2/.....0,8/0,9/1,0)Zeitbereich einstellbar von 1-Sekunde bis 10Tage ( 240h) 3 Klemmen für Eingang ( A1 / A2 = Stromversorgung 12V...24V...230V / S = Steuereingang ) 3 Klemmen für Wechslerkontakt ( 1x Schliesser / 1x Öffner )Stromversorgung Eingang 12V - 230V AC oder DC ( auch 24V, 36V, 48V DC )Relaiskontakt Ausgang 1x Wechslerkontakt ( 1x UM )  Material der Kontakte AgSnO2  Schaltleistung bis zu 16A bis max  Nennlast max bei AC1 = 16 A / 250V AC  Nennlast max bei DC1 = 16 A / 24V DC  Nennlast max bei DC1 = 0,3 A / 250V DCEigenstromverbrauch / Nennleistungsaufnahme  bei AC = 3,5 VA 230 V AC, 50 Hz  bei DC = 1,5 W 12...240 V DCÜberspannungskategorie: IIIVerunreinigungsgrad der Isolierung: 2Gehäuseschutzklasse IP20 gem. EN60529Brennbarkeitsklasse Gehäuse: V-0 Frontpaneel: V-2 nach UL 94Prüfspannung  Eingang - Ausgang 4000V AC Isolierungstyp: Basisisolierung  Kontaktunterbrechung 1000V AC Typ der Unterbrechung: unvollständige Trennung  zwischen den Stromleisten 2000V AC 2 Wechsler Kontakte, Isolierungstyp BasisisolierungSchaltbeständigkeit 6. in der Kategorie AC1 > 0,5 x 105 8 A/16 A, 250 V ACMechanische Beständigkeit (Zyklen) > 3 x 107Dieses Relais kann auf einer 35mm Hutschiene montiert werdenAbmessungen 17,5 x 64,5 mm ( siehe weitere Bilder Zeichnung )Umgebungstemperatur ohne Kondensation und/oder Vereisung) beim Betrieb -20...+50 ºC2 LED FunktionsanzeigenGehäuse - Installationsmodul, Breite 17,5 mmDirektmontage auf einer 35 mm Schiene gem.EN60715Applikationen: in Niederspannungsanlagen gem. Norm EN61812-1Neu = nun auch mit 2x Wechslerkontakten erhältlich = Art-Nr 47-900-00362

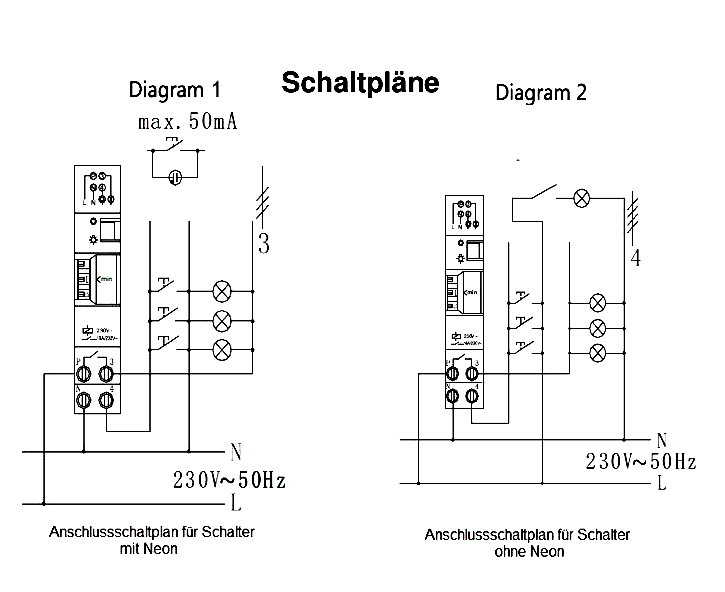

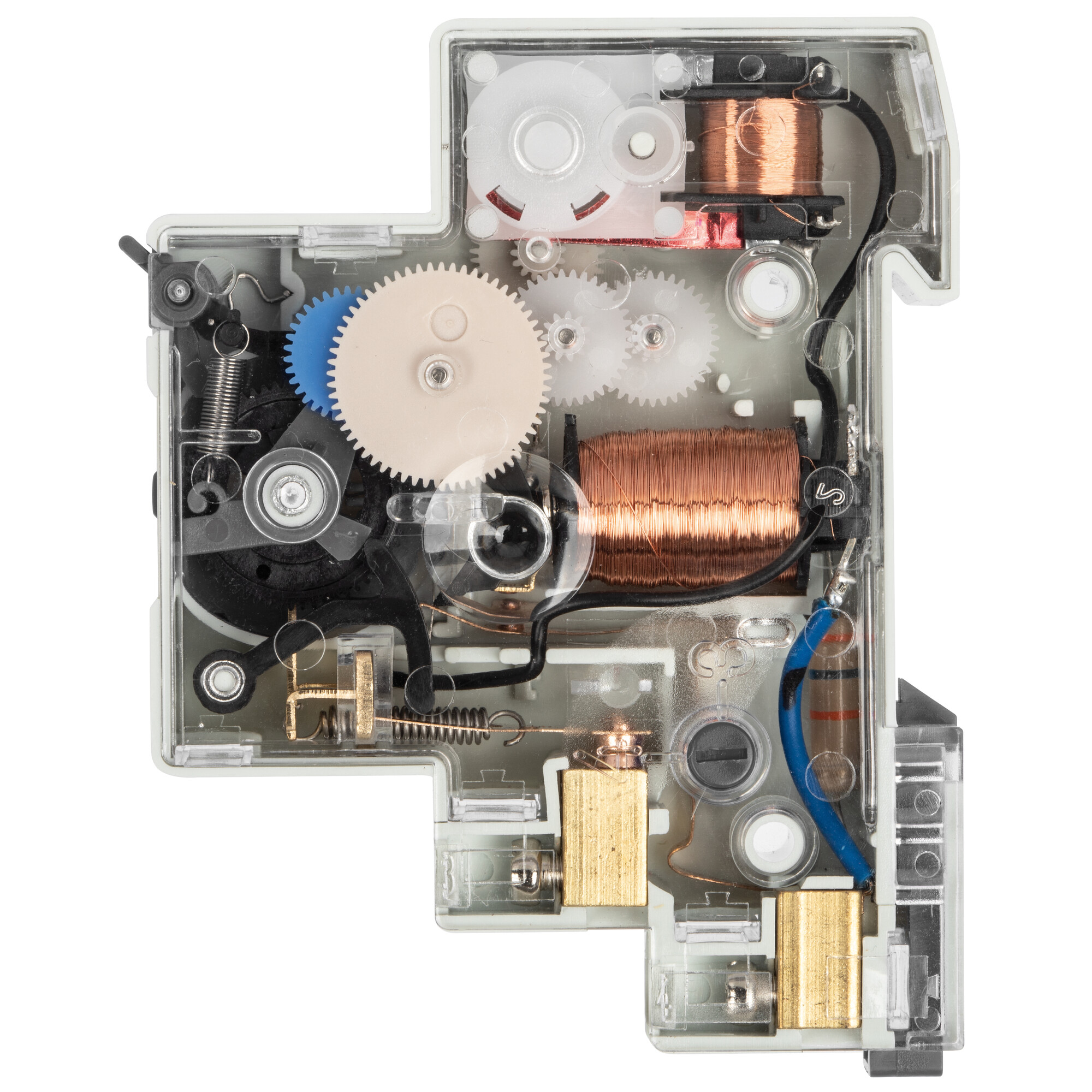

Treppenlicht Automat Treppenhaus Lichtautomat Treppenlichtzeitschalter für Schaltschrank Reiheneinbau.  Typische Anwendung: Treppenhäuser, Mietshäuse, Privathäuser - Licht geht an und geht nach einer voreingestellter Zeit von selber aus. Treppenhaus-Lichtautomat für 220-240VAC Schaltschrank Reiheneinbau Treppenlicht-Zeitschalter, elektromechanisch 3- und 4-Leiteranschluss umschaltbar, nachschaltbar nach 30 Sekunden, mit elektromechanischer Verzögerung 1-7 Minuten, Dauer-Einschalter, Schraubklemmen und Berührungsschutz, Glimmlampenlast 50mA, Schaltkontakt 230V bis 16A, ED 100%, Breite 17,5mm, Einbautiefe 60mm Kippschalter für Dauerlicht Kein Ruhestromverbrauch Höchste Zuverlässigkeit durch Synchronmotor-Antrieb Einfachste Zeiteinstellung und direktes Ablesen der Verzögerungszeit auf einer Absolutskala Präzisions-Mechanik und dadurch exakte Schaltdauer Sehr hohe Stör-Unempfindlichkeit Reiheneinbau-Treppenlicht-Zeitschalter, Abmessungen 1TE = Breite 17,5 mm Zeitbereich 1 - 7 Minuten, nachschaltbar Tastereingang bis max. 50 mA Glimmlampenlast 3- und 4-Leiter-Anschluss, Dauerlichtschalter Montage auf übliche TS35 Hutschiene Kontakt = 1 Schließer Belastbarkeit bis 16A 230V AC Weitere Einsatzzwecke: Elektro-, Automatisierungs- und Prozessleittechnik / 230V Niederspannungs-Schalttechnik / Zeitrelais Rückfallverzögert

Treppenhaus 230V Lichtautomat Treppenlichtzeitschalter für Schaltschrank Reiheneinbau.  Typische Anwendung: Treppenhäuser, Mietshäuse, Privathäuser - Licht geht an und geht nach einer voreingestellter Zeit von selber aus. Treppenlicht-Zeitschalter mit Vorwarnung und Stopp-Funktion, Automatische 3-/4-Leitererkennung Schraubanschluss bis 2,5qmm Reiheneinbau Treppenlicht-Zeitschalter Funktion rückfallverzögert Zeitbereich 0,5 - 12 Minuten ( Zeitbereich 30 - 720 sekunden ) Kontakt = 1 Schließer Belastbarkeit Schaltkontakt bis 16A 230V AC Schaltkontakt Ausgang geeignet für 220V Glühbirnen, Leuchtstoffröhren, LED Leuchtmittel aller Art Stromversorgung: 220-250V 230VAC typisch Abmessungen: Breite 17,5 mm H: 87mm T: 65mm Weitere Einsatzzwecke: Elektro-, Automatisierungs- und Prozessleittechnik / 230V Niederspannungs-Schalttechnik / Zeitrelais Rückfallverzögert

Treppenhaus 230V Lichtautomat Treppenlichtzeitschalter für Schaltschrank Reiheneinbau.  Typische Anwendung: Treppenhäuser, Mietshäuse, Privathäuser - Licht geht an und geht nach einer voreingestellter Zeit von selber aus. Treppenlicht-Zeitschalter  elektromechanisch Reiheneinbau Treppenlicht-Zeitschalter automatische Schaltungserkennung für 3- und 4-Leiteranschluss Zeitbereich einstellbar 0,5..12 Minuten separater Dauerlicht-Schalter Glimmlampenstrom 50mA Schraubanschluss für Kabbelage 0,75qmm bis max 2,5qmm Funktion rückfallverzögert Zeitbereich 0,5 - 12 Minuten ( Zeitbereich 30 - 720 sekunden ) Kontakt = 1 Schließer Belastbarkeit Schaltkontakt bis 16A 230V AC = 380VA  Ausgang über Schaltkontakt Ein-Aus  geeignet für 220V Glühbirnen, Leuchtstoffröhren, LED Leuchtmittel aller Art ...  Stromversorgung: 220-250V 230VAC typisch Abmessungen: Breite 18mm H: 87mm T: 60mm Weitere Einsatzzwecke: Elektro-, Automatisierungs- und Prozessleittechnik / 230V Niederspannungs-Schalttechnik / Zeitrelais Rückfallverzögert
