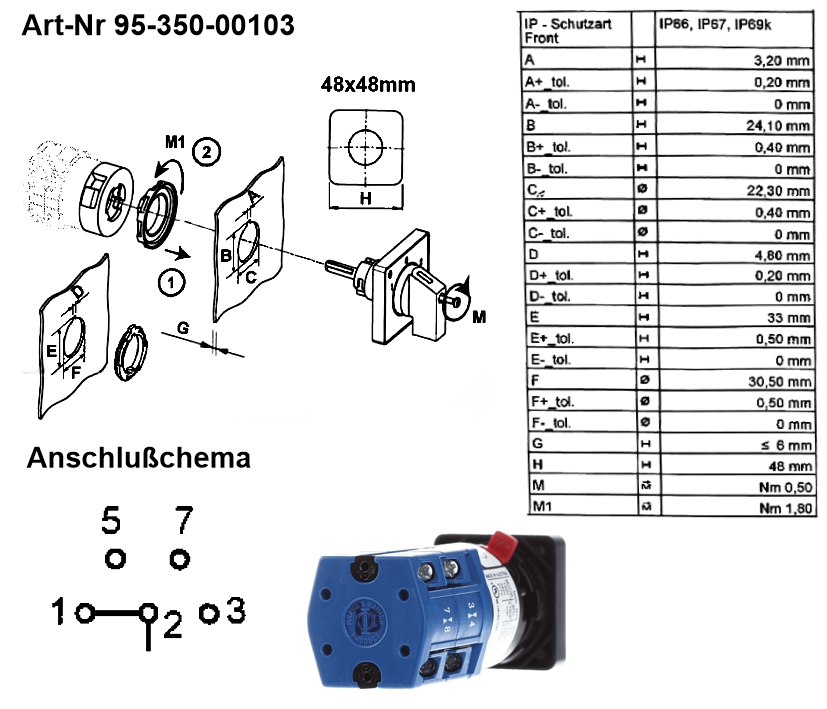

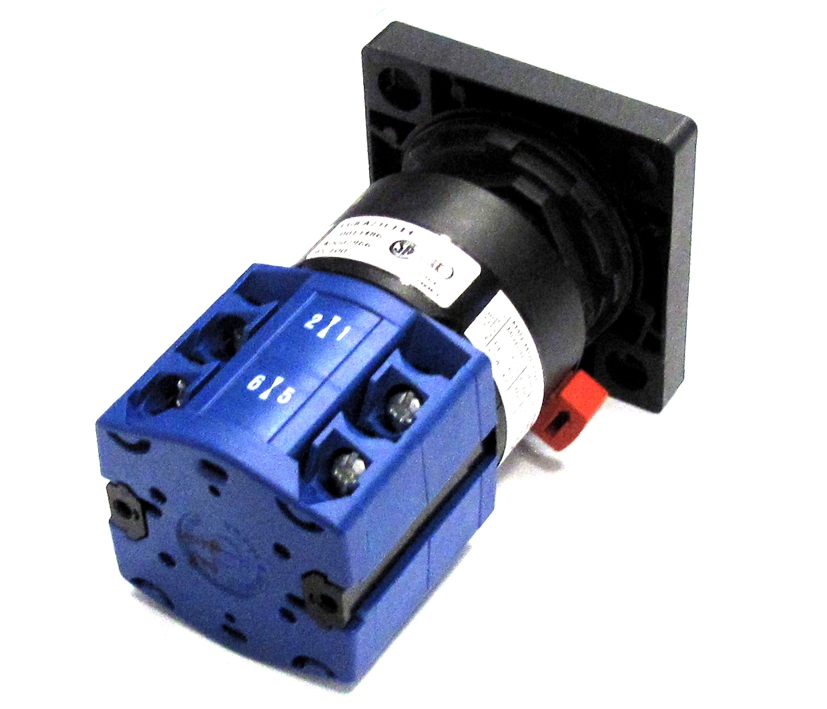

Nockenschalter 4-fach Stufenschalter bis 20A Zentraleinbau 48x48mm mit Knebel und Frontblende CG8A231

 Nockenschalter 4-fach Stufenschalter bis 10A Zentraleinbau 30x30mm Hauptschalter Lastschalter Einsatz bis max 4x10A 440VAC mit Knebel und Frontblende 4-fach Stufenschalter Nockenschalter mit schwarzem Knebel und Frontschild 30x30mm1x Kontakt über 4-Stufen ( Polzahl  1 )  je Kontakt 10A Belastbarkeit Primär für 220V...440V geeignet Natürlich auch geeignet für 12V 24V 36V 48V AC oder DC Anwendungen  Schaltergröße S00  = 30x30mm = Frontblende A = Quadratisches Feld A231 = 4x 60° Schaltwinkel Hauptschalter, Lastschalter bzw. Stufenschalter 1-2-3-4 mit schwarzem Knebel und Frontschild 30x30mm Schaltergröße S00  = Blende 30x30mm A = Quadratisches Feld A231 = 4x 60° Schaltwinkel Ausführung Stufenschalter Ja 1-2-3-4Frontseitig = IP65 Kontaktmaterial: Silber Stellungen: = 4x ( 1-2-3-4 ) 4-fach Stufenschalter Polzahl = 1 / Nullstellung nein Bemessungsdauerstrom Iu 10A 300VAC / AC-21A 10A /AC3 =2,2KW Belastbarkeit AC-23A in KW = bei 220-240VAC = 1,8KW / 380-440V 3KW Belastbarkeit AC-15 in KW = bei 220-240VAC = 2,5A / 380-440V 1,5A Schutzart frontseitig IP65 Abmessungen : Frontplatte: 30x30mm Knebel = DM: 16,0mm / Padel: 6,2x23mm H: 17mm Bautiefe 62mm / mit Knbel und Blende = Gesamtlänge : 88mm Korpus-Schalterabmessungen: 28x28,5mm Siehe auch Zeichnung weitere Bilder mit Anschlussbild Anschlüsse über übliche Schraubklemmen ( mit Beschriftung 1-2-3-4-5-6-7-8 ) Anschluß siehe weitere Bilder Geeignet für Kabel und Litzen min 0,5qmm - 0,75qmm - 1qmm max 1,5qmm ( AWG 16 ) Erfüllt Normen : IEC 60947-3, EN60947-3, 0660 Teil 107, UL60947-4-1, UL508, CSA Temperatur-Einsatzbereich bis +60°C Lieferung Schalter inkl. Knebel und Frontblende und Anleitung

Nockenschalter 1-0-2 Hauptschalter Lastschalter Einsatz bis max 20A 660VAC mit Knebel und Frontblend Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm Schaltergröße S0  = 48x48mm A = Quadratisches Feld A210 = 60° Schaltwinkel Ersetzt Vorgänger C6 A210 Norm: CSA C22.2 -14 Polzahl=1 / Kontakt 1x UM 1x Wechsler mit Brücke Mit Nullstellung = Ja  = Stufen 1-0-2 ( Schalterstellung )  Kontaktmaterial: Silber Schaltwinkel (Schaltstellung) 60grad Bemessungs-Dauerstrom bis 20A Typischer Einsatz: 230V...440VAC Spannung: max 690VAC Bemessungs-Leistung bei AC-21, 600-660V = 7,5 kW / 5,5KW ( AC3 ) Bemessungs-Leistung bei AC-23, 380-440V = 7,5 kW / 20A ( AC21A ) Bemessungs-Leistung bei AC-15, 230V = 3,7 kW / AC23 / AC15 5A Bemessungsbetriebsstrom Ie bei Gebrauchskategorie AC-20A = 690V = 20A AC-21A = 20-690V = 20A AC-22A = 220A - 500V = 20A AC-22A = 660-690V = 20AAC-23A = 7,5KW ( 380-440V ) / AC-3 = 5,5KW AC-15 = 220-240V = 6A AC-15 = 380-440V = 4A Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III Sicherungscharakteristik 25A 4x Schraubanschluss für Kabel bis 2,5qmm Beschriftung der Kontakte : 2 / 4 und 1 / 3 2 = Wechsler und  1 + 3 = Schliesserkontakt   Schutzart frontseitig = IP66 Verschmutzungsgrad 3 Überspannungskategorie : III 4KV erfüllt Normen: IEC60947-3 / EN 60947-3 / VDE0660 Teil 107 UL60947-4-2 / UL508 / CSA = C22.2 No 60947-4-1 300V 20A Vibrationsfestigkeit Schockfestigkeit Min. 4g, 2-100Hz, 1,6mm Min. 5g, 6ms Vibrationsfestigkeit Schockfestigkeit IEC 61373 (1999) Kategorie 1, Klasse B min. 5g, 30ms Abmessungen siehe auch Zeichnung weitere Bilder :  Frontschildgröße: S0 = Frontlende: 48x48mm / Basisplatte H: 5,3mm/ H: 7,2mm4-Lochbefestigung ( 36x36mm) Knopfhöhe: 23mm Nocken für Knopf DM: 6mm / Halbrundlich : ca. 5,5mm Schalter Rückseite : 43x36mm / Bautiefe Schalter: 28mm Auflösung Nr CA10 / A = Quadratisches Feld A210 = 60° Schaltwinkel 1-polig / 600E Steht für die Bauform, in diesem Fall meist Frontbefestigung (4-Loch) mit passendem Frontschild. Lieferung Schalter inkl. Knebel und Frontblende und Anleitung

Nockenschalter 1-poliger Hauptschalter 1-Phasen Lastschalter Einsatz + Kontakt bis 20A max 660VAC mit Knebel und Frontblend  Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm Nockenschalter 1-polig Hautptschalter Kontakt 20A max 660VAC  Moeller Serie T0 On-Off switch 1-pole EIN-AUS Schalter mit Symbol = 0-1 Typkenner: T0  mit schwarzem Knebel und Frontschild Schutzart: Front IP65  Frontschild: 0-1 / Frontschildgröße: S0 Bauform: Einbau in Frontblende... Schalttafel... Schaltschrank  Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5kW Bemessungsdauerstrom: Iu = 20 A  Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3 Polzahl = 1 / Kontakte 1x Schliesserkontakt = 1x EIN-AUS Stufen 0-1 ( Schalterstellung ) Schaltwinkel: 90 ° Schaltverhalten: rastend Ja Geeignet für Frontbefestigung 4-Loch JA Bemessungs-Dauerstrom je Kontakt bis 20A = 1x20A  Typischer Einsatz: 230V...440VAC Spannung: max 690VAC Max. Bemessungsbetriebsspannung Ue bei AC 690V Bemessungsbetriebsspannung 690 bis 690 V Bemessungsdauerstrom Iu 20 A Bemessungsdauerstrom bei AC-23, 400V 13,3 A Bemessungsdauerstrom bei AC-21, 400V 20 A Bemessungsbetriebsleistung bei AC-3, 400V 5,5 kW Bemessungskurzzeitstromfestigkeit Icw 0,32 kA Bemessungsbetriebsleistung bei AC-23, 400V 5,5 kW Schaltleistung bei 400 V 5,5 kW Bedingter Bemessungskurzschlussstrom Iq 6 kA Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III 2x Schraubanschluss für Kabel bis 2,5qmm Beschriftung der Kontakte : 2 und 1  1 = Schliesserkontakt Schutzart frontseitig = IP65 / Schutzart (NEMA )12 Überspannungskategorie : III 4KV erfüllt Normen: CSA File No.: 012528 / IEC/EN 60947-3 / UL 60947-4-1 UL File No.: E36332 CSA-C22.2 No. 60947-4-1-14 IEC/EN 60947 CSA-C22.2 No. 94 IEC/EN 60204 CSA UL Category Control No.: NLRV VDE 0660 CE CSA Class No.: 3211-05 UL Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Abmessungen-Blende: 48x48mm / Basisplatte H: 8,2mm 4-Lochbefestigung ( 36x36mm ) Frontschildgröße: S0 Abmessung der Innenblende: 44,7x44,7mm Knopfhöhe: 25,5mm Nocken für Knopf DM: 7mm / Halbrundlich : ca. 6,2mm Achslänge 27mm / Kopf-DM 39mm Schalter Rückseite : 45x48mm / Bautiefe Schalter: 41mm Lieferung Schalter inkl. Knebel und Frontblende und Anleitung

Nockenschalter 2-poliger Hauptschalter 2-Phasen Lastschalter Einsatz + Kontakt bis 20A max 660VAC mit Knebel und Frontblend  Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm Nockenschalter 2-polig Hautptschalter Kontakt 20A max 660VAC  Moeller Serie T0 On-Off switch 2-pole EIN-AUS Schalter mit Symbol = 0-1 Typkenner: T0  mit schwarzem Knebel und Frontschild Schutzart: Front IP65  Frontschild: 0-1 / Frontschildgröße: S0 Bauform: Einbau in Frontblende... Schalttafel... Schaltschrank  Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5kW Bemessungsdauerstrom: Iu = 20 A  Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3 Polzahl = 2 / Kontakte 2x Schliesserkontakt = 2x EIN-AUS Stufen 0-1 ( Schalterstellung ) Schaltwinkel: 90 ° Schaltverhalten: rastend Ja Geeignet für Frontbefestigung 4-Loch JA Bemessungs-Dauerstrom je Kontakt bis 20A = 2x20A  Typischer Einsatz: 230V...440VAC Spannung: max 690VAC Max. Bemessungsbetriebsspannung Ue bei AC 690V Bemessungsbetriebsspannung 690 bis 690 V Bemessungsdauerstrom Iu 20 A Bemessungsdauerstrom bei AC-23, 400V 13,3 A Bemessungsdauerstrom bei AC-21, 400V 20 A Bemessungsbetriebsleistung bei AC-3, 400V 5,5 kW Bemessungskurzzeitstromfestigkeit Icw 0,32 kA Bemessungsbetriebsleistung bei AC-23, 400V 5,5 kW Schaltleistung bei 400 V 5,5 kW Bedingter Bemessungskurzschlussstrom Iq 6 kA Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III 4x Schraubanschluss für Kabel bis 2,5qmm Beschriftung der Kontakte : 2 / 4 und 1 / 3   2 = Schliesserkontakt Schutzart frontseitig = IP65 / Schutzart (NEMA )12 Überspannungskategorie : III 4KV erfüllt Normen: CSA File No.: 012528 / IEC/EN 60947-3 / UL 60947-4-1 UL File No.: E36332 CSA-C22.2 No. 60947-4-1-14 IEC/EN 60947 CSA-C22.2 No. 94 IEC/EN 60204 CSA UL Category Control No.: NLRV VDE 0660 CE CSA Class No.: 3211-05 UL Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Abmessungen-Blende: 48x48mm / Basisplatte H: 8,2mm 4-Lochbefestigung ( 36x36mm ) Frontschildgröße: S0 Abmessung der Innenblende: 44,7x44,7mm Knopfhöhe: 25,5mm Nocken für Knopf DM: 7mm / Halbrundlich : ca. 6,2mm Achslänge 27mm / Kopf-DM 39mm Schalter Rückseite : 45x48mm / Bautiefe Schalter: 41mm Lieferung Schalter inkl. Knebel und Frontblende und Anleitung

Nockenschalter 3-poliger Hauptschalter 3-Phasen Lastschalter Einsatz je Kontakt bis 20A max 660VAC mit Knebel und Frontblend  Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm Nockenschalter 3-polig Hautptschalter je Kontakt 20A max 660VAC  Moeller Serie T0 On-Off switch 3-pole EIN-AUS Schalter mit Symbol = 0-1 Typkenner: T0  mit schwarzem Knebel und Frontschild Schutzart: Front IP65  Frontschild: 0-1 / Frontschildgröße: S0 Bauform: Einbau in Frontblende... Schalttafel... Schaltschrank  2 Baueinheit(en)  Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5kW Bemessungsdauerstrom: Iu = 20 A  Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3 Polzahl = 3 / Kontakte 3x Schliesserkontakt = 3x EIN-AUS Stufen 0-1 ( Schalterstellung ) Schaltwinkel: 90 ° Schaltverhalten: rastend Ja Geeignet für Frontbefestigung 4-Loch JA Bemessungs-Dauerstrom je Kontakt bis 20A = 3x20A  Typischer Einsatz: 230V...440VAC Spannung: max 690VAC Max. Bemessungsbetriebsspannung Ue bei AC 690V Bemessungsbetriebsspannung 690 bis 690 V Bemessungsdauerstrom Iu 20 A Bemessungsdauerstrom bei AC-23, 400V 13,3 A Bemessungsdauerstrom bei AC-21, 400V 20 A Bemessungsbetriebsleistung bei AC-3, 400V 5,5 kW Bemessungskurzzeitstromfestigkeit Icw 0,32 kA Bemessungsbetriebsleistung bei AC-23, 400V 5,5 kW Schaltleistung bei 400 V 5,5 kW Bedingter Bemessungskurzschlussstrom Iq 6 kA Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III 6x Schraubanschluss für Kabel bis 2,5qmm Beschriftung der Kontakte : 2 / 4 / 6 und 1 / 3 / 5 3 = Schliesserkontakt Schutzart frontseitig = IP66 / Schutzart (NEMA )12 Überspannungskategorie : III 4KV erfüllt Normen: CSA File No.: 012528 / IEC/EN 60947-3 / UL 60947-4-1 UL File No.: E36332 CSA-C22.2 No. 60947-4-1-14 IEC/EN 60947 CSA-C22.2 No. 94 IEC/EN 60204 CSA UL Category Control No.: NLRV VDE 0660 CE CSA Class No.: 3211-05 UL Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Abmessungen-Blende: 48x48mm / Basisplatte H: 8,2mm 4-Lochbefestigung ( 36x36mm ) Frontschildgröße: S0 Abmessung der Innenblende: 44,7x44,7mm Knopfhöhe: 25,5mm Nocken für Knopf DM: 7mm / Halbrundlich : ca. 6,2mm Achslänge 27mm / Kopf-DM 39mm Schalter Rückseite : 45x48mm / Bautiefe Schalter: 50mm Lieferung Schalter inkl. Knebel und Frontblende und Anleitung

Nockenschalter 3-poliger Hauptschalter mit Hutschienenclip 3-Phasen Lastschalter Einsatz je Kontakt bis 20A max 660VAC mit Knebel und Frontblend  Hauptschalter, Lastschalter bzw. Nockenschalter mit schwarzem Knebel und Frontschild 48x48mm Nockenschalter 3-polig Hautptschalter je Kontakt 20A max 660VAC  Moeller Serie T0 On-Off switch 3-pole EIN-AUS Schalter mit Symbol = 0-1 Typkenner: T0  mit schwarzem Knebel und Frontschild Schutzart: Front IP65  Frontschild: 0-1 / Frontschildgröße: S0 Bauform: Einbau in Frontblende... Schalttafel... Schaltschrank  2 Baueinheit(en)  Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5.5kW Bemessungsdauerstrom: Iu = 20 A  Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3 Polzahl = 3 / Kontakte 3x Schliesserkontakt = 3x EIN-AUS Stufen 0-1 ( Schalterstellung ) Schaltwinkel: 90 ° Schaltverhalten: rastend Ja Geeignet für Frontbefestigung 4-Loch JA Bemessungs-Dauerstrom je Kontakt bis 20A = 3x20A  Typischer Einsatz: 230V...440VAC Spannung: max 690VAC Max. Bemessungsbetriebsspannung Ue bei AC 690V Bemessungsbetriebsspannung 690 bis 690 V Bemessungsdauerstrom Iu 20 A Bemessungsdauerstrom bei AC-23, 400V 13,3 A Bemessungsdauerstrom bei AC-21, 400V 20 A Bemessungsbetriebsleistung bei AC-3, 400V 5,5 kW Bemessungskurzzeitstromfestigkeit Icw 0,32 kA Bemessungsbetriebsleistung bei AC-23, 400V 5,5 kW Schaltleistung bei 400 V 5,5 kW Bedingter Bemessungskurzschlussstrom Iq 6 kA Bemessungsstoßspannungsfestigkeit Uimp 4KV / 6KV III 6x Schraubanschluss für Kabel bis 2,5qmm Beschriftung der Kontakte : 2 / 4 / 6 und 1 / 3 / 5 3 = Schliesserkontakt Schutzart frontseitig = IP66 / Schutzart (NEMA )12 Überspannungskategorie : III 4KV erfüllt Normen: CSA File No.: 012528 / IEC/EN 60947-3 / UL 60947-4-1 UL File No.: E36332 CSA-C22.2 No. 60947-4-1-14 IEC/EN 60947 CSA-C22.2 No. 94 IEC/EN 60204 CSA UL Category Control No.: NLRV VDE 0660 CE CSA Class No.: 3211-05 UL Abmessungen ( siehe auch Zeichnung weitere Bilder ) : 4-Lochbefestigung ( 36x36mm ) Frontschildgröße: S0 Abmessungen-Blende: 48x48mm / 1-Basisplatte H: 8,2mm / 2-Basisplatte H: 8,2mm Abmessung der Innenblende: 44,7x44,7mm Knopfhöhe: 25,5mm Nocken für Knopf DM: 7mm / Halbrundlich : ca. 6,2mm / Zwischenstück = DM 18mm  Achslänge 58mm / Kopf-DM 39mm Schalter Rückseite : 45x48mm / mit Bef.Ohren/Hutschienenclip : 60x48mm Bautiefe Schalter: 94mm Lieferung Schalter inkl. Knebel und Frontblende und Anleitung
