Kabelset 35qmm inkl ANL Sicherungshalter Cinchkabel Stromkabel Endstufe Kabelkit Batteriekabel

80A Sicherung ANL bzw. Streifensicherung besteht aus einem Schmelzleiter, der durch ein Gehäuse mit Sichtfenster geschützt ist. Abmessungen Isolierkörper: 22 x 36 x 8,6mm Gesamtlänge: ca 81mm Kontaktbereich: Stärke ca.: 0,8mm Kontaktbreite: ca. 19mm Innen: 8,8mm passende ANL Sicherungshalter siehe unter Zubehör-Register Typischer Einsatz 12V und 24V Systeme im KFZ, CAR-HiFi, Boot, Caravan, Reisemobil, LKW, Gartenhaus, Solartechnik, Solar Inselanlagen, Konverter, Spannungswandler STS Fuse usw. in Verbindung mit Bleiakkus bzw. Batterie Stromversorgung.  Bedingt auch für STS verwendbar siehe Zeichung weitere Bilder Schlüsselbreite

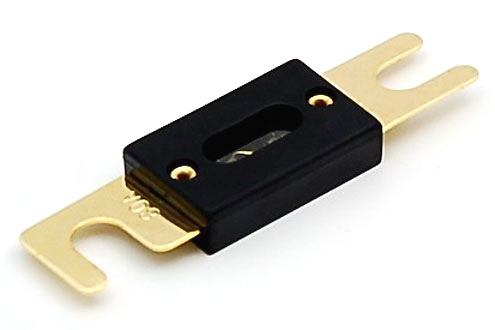

100A Sicherung ANL bzw. Streifensicherung besteht aus einem Schmelzleiter, der durch ein Gehäuse mit Sichtfenster geschützt ist Abmessungen Isolierkörper: 22 x 36 x 8,6mm Gesamtlänge: ca 81mm Kontaktbereich: Stärke ca.: 0,8mm Kontaktbreite: ca. 19mm Innen: 8,8mm passende ANL Sicherungshalter siehe unter Zubehör-Register Typischer Einsatz 12V und 24V Systeme im KFZ, CAR-HiFi, Boot, Caravan, Reisemobil, LKW, Gartenhaus, Solartechnik, Solar Inselanlagen, Konverter, Spannungswandler STS usw. in Verbindung mit Bleiakkus bzw. Batterie Stromversorgung. Bedingt auch für STS verwendbar siehe Zeichung weitere Bilder Schlüsselbreite

200A Sicherung Die ANL bzw. Streifensicherung besteht aus einem Schmelzleiter, der durch ein Gehäuse mit Sichtfenster geschützt ist Abmessungen Isolierkörper: 22 x 36 x 8,6mm Gesamtlänge: ca 81mm Kontaktbereich: Stärke ca.: 0,8mm Kontaktbreite: ca. 19mm Innen: 8,8mm passende ANL Sicherungshalter siehe unter Zubehör-Register Typischer Einsatz 12V und 24V Systeme im KFZ, CAR-HiFi, Boot, Caravan, Reisemobil, LKW, Gartenhaus, Solartechnik, Solar Inselanlagen, Konverter, Spannungswandler STS Fuse usw. in Verbindung mit Bleiakkus bzw. Batterie Stromversorgung.  Bedingt auch für STS verwendbar siehe Zeichung weitere Bilder Schlüsselbreite

250A Sicherung ANL bzw. Streifensicherung besteht aus einem Schmelzleiter der durch ein Gehäuse mit Sichtfenster geschützt ist Abmessungen Isolierkörper: 22 x 36 x 8,6mm Gesamtlänge: ca 81mm Kontaktbereich: Stärke ca.: 0,8mm Kontaktbreite: ca. 19mm Innen: 8,8mm passende ANL Sicherungshalter siehe unter Zubehör-Register Typischer Einsatz 12V und 24V Systeme im KFZ, CAR-HiFi, Boot, Caravan, Reisemobil, LKW, Gartenhaus, Solartechnik, Solar Inselanlagen, Konverter, Spannungswandler STS Fuse usw. in Verbindung mit Bleiaakkus bzw. Batterie Stromversorgung.  Bedingt auch für STS verwendbar siehe Zeichung weitere Bilder Schlüsselbreite

12V 200A Relais Hochleistungsrelais max 400A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Technische Daten: 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 200A Dauerstrom / 400A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw.  Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M8 Bolzen  Anschluss Hauptkontakt über Ringkabelschuhe oder U-Schuhe Anschluss der Spule Steuerkreises über 2x M5 Gewindebolzen Spulenspannung: 12V ( Einsatzbereich = 9V-16,5V DC ) 12V = 2,12A Anschluss der Relaisspule über Kontaktbolzen 2x4,8mm = M5 Bolzen Spule  ca. 6-Ohm ( 9V = 1,58A / 12V 2,12A / 13,8V = 2,45A / 15V = 2,70A ) Spule ohmsch nicht messbar vermutlich Diode oder Bauteil integriert ! Funktion des Arbeitskontaktes 1x Ein/Aus ( Schliesserkontakt = NO )Anschluss des Hauptkontaktes über 2x 7,8mm (M8 ) BolzenBemessungslaststrom des Kontaktkreises = 200A Dauer / Peak 400A Schaltschpannung des Lastkreises 6V 12V 24V 36V 48V typisch ( Bereich 6-80Volt ) max Spannungsabfall Arbeitskontakt : 100-120mV Schutzgrad: IP66 Wasserfest Outdoor tauglichKontakt schließen = 250ms / Kontakt öffnen = 40msTemperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Abmessungen siehe auch Zeichnung weitere Bilder ! Kopfplatte Black = 68x68mm ( Bef.Bohrungen : Keine nur Bügelmontage ) Befestigungsbügel = 36x 85mm Gesamtlänge mit M8 Gewindebolzen =94mm Gesamthöhe mit Befestigungsbügel = 73mm * NEU nun auch als 500/700A Version erhältlich = Bst Nr: 47-826-08500 * Optionales Zubehör erhältlich ( siehe auch Zubehör-Register )  42-772-00595 = 5m 20qmm Kabelset mit Sicherung + Sicherungshalter etc. 42-772-00585 = 5m 10qmm Kabelset mit Sicherung + Sicherungshalter etc. oder Ringschuhe für die Spule Ansteuerspule ( M-5 Bolzen ) 45-821-00730 = M5 Ringschuh Blau für Kabel bis 2,5qmm 45-821-00786 = M5 Ringschuh ROT für Kabel bis 1,0qmm oder Ringschuhe für Lastkreis ( M-8 Bolzen Kontakte ) 45-821-00130 = M8 Ringschuh vergoldet BLACK für Kabel bis 10qmm 45-821-00120 = M8 Ringschuh vergoldet ROT     für Kabel bis 10qmm 45-821-00230 = M8 Ringschuh vergoldet BLACK für Kabel bis 20qmm 45-821-00140 = M8 Ringschuh vergoldet ROT     für Kabel bis 20qmm 45-821-00580 = M8 Ringschuh vergoldet BLACK für Kabel bis 50qmm
