DCDC Wandler Inp 12V-24V auf 12V bis max 2,5A 30W Eingang 9-36V DCDC Konstanter
34,95 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "DCDC Wandler Inp 12V-24V auf 12V bis max 2,5A 30W Eingang 9-36V DCDC Konstanter"
DCDC Wandler 12V - 24V ( Range 9-36V ) auf Ausgang 12V bis 2,5A Last im vergossenem Gehäuse + Eingang: 9-36V Automatisch auf Ausgang: 12V max. 2,5A 30Watt
Typischer Einsatz auch KFZ, LKW, Boot, Bus, Traktor, Batterietechnik usw. auch als Charger für Flurförderfahrzeuge verwendbar z.B. Ersatz für ICES/NMB-003 Model 535-1031C usw.
- DCDC Wandler Eingang: 9-36V auf 12V Leistung bis 2,5A = 30W
- Spannungskonstanter oder Chargefür 12Volt Verbraucher aller Art
-
geschlossene Bauform ( Metall Lochgehäuse )
- Innen komplett vergossen somit feuchtefest außer der Schraubanschlüße
- DC-DC-Wandler mit 30W Leistung in einem geschlossenen Metallgehäuse
- Eingang zu Ausgang galvanisch getrennt ( Trenntrafo / Massetrenner )
- Gehäuse hat extra Klemme für Erdung ( ist NICHT mit Minus verbunden somit potentialfrei )
- 5x Schraubanschlüsse ( IN +/- Out +/- / Case PE )
-
Halb gekapselt, Kühlung durch freie Luftkonvektion
-
ultra kompakt und nur 25mm hoch
- Seriell und parallel Funktion für die Leistungserhöhung über Diode am Ausgang siehe Plan
-
keine Mindestbelastung erforderlich
-
Schutz: Kurzschluss, Überlast, Überspannung, Eingangsverpolung
-
eingebaute Konstantstrombegrenzung-Schaltung
-
LED-Anzeige für Einschalten
-
Ideal auch für KFZ, Caravan, Bus-, Bahn-, Straßenbahn-, U-Bahn nach EN50155 und EN45545-2 Bahn u.a.
-
geeignet für raue und sehr staubige Umgebungen mit hohen Vibrationen und extremen Temperaturen
Typischer Einsatz auch KFZ, LKW, Boot, Batterietechnik usw. auch als Charger für Flurförderfahrzeuge verwendbar z.B. Ersatz für ICES/NMB-003 Model 535-1031C
Technische Daten:
- Eingang: 9V...36V DC Gleichspannung ( Automatischer Weitbereicheingang auch vom KFZ, LKW, Bus )
- Somit geeignet von 9V auf 12V / 12V auf 12V / 13,8V auf 12V / 15V auf 12V / 24V auf 12V usw
- Ausgang: 12V DC Gleichspannung
- Belastbarkeit Ausgang: 2,5A 30Watt ( 0-2,5A keine Mindestbelastung erforderlich )
- Überspannungsschutz Ausgang: 13,8-16,2V
- Wirkungsgrad: 86,5%
- Überlastschutz: 105...135%
- Ripple and Noise: 60mVpp
- Virationsfest bis 5G ( 10-500HZ ) IEC61373
- Ein-/Ausgangsisolation 4000V DC
- Betriebstemperaturbereich: -40...+70°C
- Lüftfeuchte im Bereich 5-95% nicht kondensierend

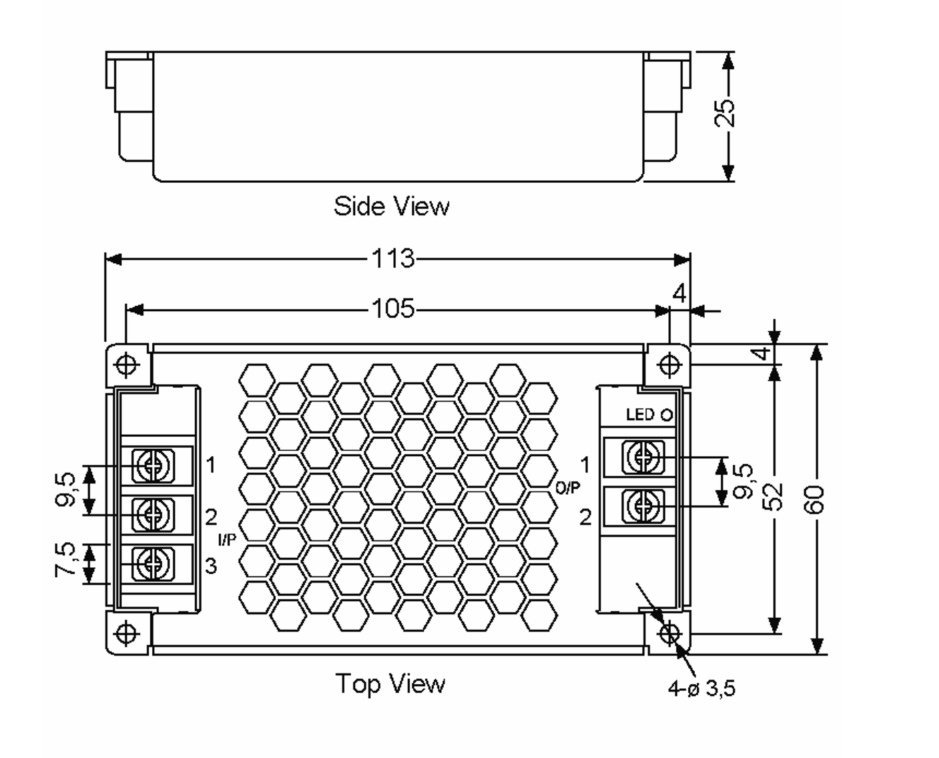

- Abmessungen: L: 113mm B: 60mm H: 25mm
- Gewicht nur 0,25Kg
Normen und Standards:
- EMC : EN55032 Class-A / EN55032 Class-B / EN6100-3-2 Class-A / EN6100-3-3 /
- ESD : EN61000-4-2 / EN61000-4-3 Level-X / EN61000-4-4 Level3+4 / EN6100-4-5 Level-3 / EN61000-4-6 Level-3
- Railway : EN45545-2 Fire protection / EN 50155 / IEC60571 IEC61373 / EN50121-3-2
- Safety : IEC60950-1 ( LVD )
Empfohlenes Zubehör fals benötigt ( ggf. Nummer unter Suche eingeben ) :
- Bst Nr 39-923-00006 = KFZ Stecker 12V-24V mit Schalter
- Bst Nr 52-625-00780 = Kunststoffgehäuse IP65 mit Gummidichtung 120x80x57mm
- Bst Nr 31-843-00115 = Kabel-Sicherungshalter für Eingang ATC Rot
- Bst Nr 42-690-03050 = Kabelzugentlastung Einführung für Kabel 3-6,5mm
- Bst Nr 42-690-03010 = Kabelzugentlastung Einführung für Kabel 4-10mm
- Bst Nr 41-109-00220 = DC-Kabel 2m mit Hohlstecker 5,5x2,1mm gerade ROT/SCHW
- Bst-Nr 41-109-00120 = DC-Kabel 1,3m mit Hohlstecker 5,5x2,1mm gerade
