16A FI-Schutzschalter 30mA Fehlerstromschutzschalter 16A 2pol 30mA FI-LS-Schalter

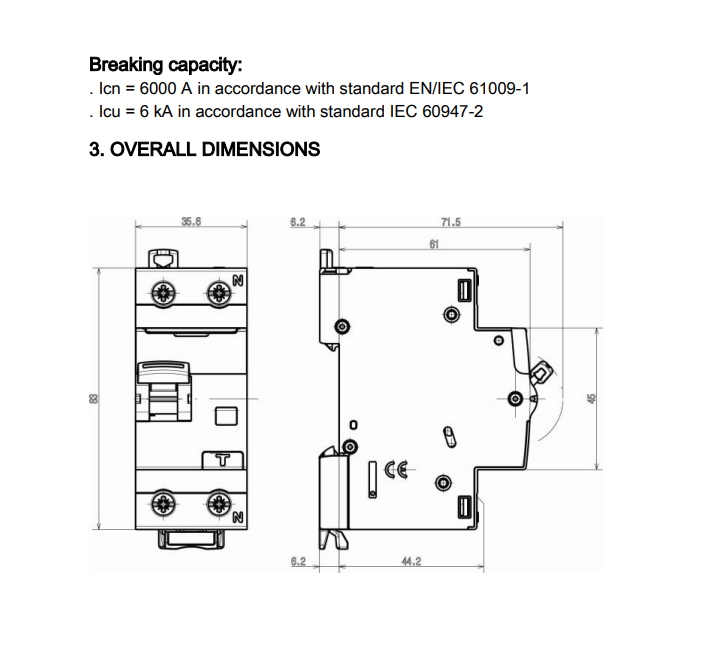

16A FI-Schutzschalter 30mA Fehlerstromschutzschalter 16A 2pol 30mA ( FI/LS-Schalter Typ-A )  Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 16A Fehlerstrom-Schutzschalter ( RCBO / RCD  )  FI/LS-Schalter Typ A Bemessungsspannung 230VAC Haushalts üblich 50Hz 2-polig Bemessungsstrom 16A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Ja Mitschaltender Neutralleiter Ja Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Auslösecharakteristik B  Berührungssicher Bemessungsisolationsspannung 500V Stoßstromfestigkeit 0,25 kA = 250A  Bemessungsabschaltvermögen nach IEC 60947-2 = 15KA Energiebegrenzungsklasse 3 Anschließbarer Leiterquerschnitt mehrdrähtig bis 35qmm Anschließbarer Leiterquerschnitt eindrähtig bis 35qmm Umgebungstemperatur während des Betriebs -25...+40°C Schutzgrad IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene Abmessungen: Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm Bauhöhe 85mm / Einbautiefe 72mm Weitere Infos und Details siehe auch weitere Bilder

25A FI-Schutzschalter 30mA Fehlerstromschutzschalter 25A 4pol 30mA Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 25A Fehlerstromschutzschalter ( RCCB ) Bemessungsspannung  400VAC Starkstrom üblich 50Hz  4-polig Bemessungsstrom 25A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Nein Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Selektiver-Typ Nein Kurzzeitverzögerter Typ nein Berührungssicher Bemessungsisolationsspannung 400V Bemessungsstoßspannungsfestigkeit 4KV  Stoßstromfestigkeit 0,25 kA Kurzschlussfestigkeit (Icw) 10 kA Anschließbarer Leiterquerschnitt mehrdrähtig 1,5 bis 50qmm Anschließbarer Leiterquerschnitt eindrähtig bis 50qmm Umgebungstemperatur während des Betriebs -25...+40°C Schutzgrad IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene  Abmessungen:  Breite in Teilungseinheiten = 4TE = 4x18mm = 72mm  Bauhöhe 90mm / Einbautiefe 69mm  Funktion Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 2 sind zweipolige Fehlerstromschutzschalter für einphasige Netze. In Standardausführung sind die kompakten Geräte zwei Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften Netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", auch in der Ausführung "HD" erhältlich, Neutralleiterposition beliebig Montageart Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig Einsatzgebiete Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

25A FI-Schutzschalter 30mA Fehlerstromschutzschalter 25A 2pol 30mA Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 25A Fehlerstromschutzschalter ( RCCB ) Bemessungsspannung 230VAC Haushalts üblich 50Hz 2-polig Bemessungsstrom 25A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Nein Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Selektiver-Typ Nein Kurzzeitverzögerter Typ nein Berührungssicher Bemessungsisolationsspannung 400V Stoßstromfestigkeit 0,25 kA Kurzschlussfestigkeit (Icw) 10 kA Anschließbarer Leiterquerschnitt mehrdrähtig 1,5 bis 50qmm Anschließbarer Leiterquerschnitt eindrähtig bis 50qmm Umgebungstemperatur während des Betriebs -25...+40°C Schutzgrad IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene  Abmessungen:  Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm  Bauhöhe 90mm / Einbautiefe 69mm  Funktion Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 2 sind zweipolige Fehlerstromschutzschalter für einphasige Netze. In Standardausführung sind die kompakten Geräte zwei Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften Netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", auch in der Ausführung "HD" erhältlich, Neutralleiterposition beliebig Montageart Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig Einsatzgebiete Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

16A FI-Schutzschalter 30mA Fehlerstromschutzschalter 16A 2pol 30mA ( FI/LS-Schalter Typ-A Char-B )  Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 16A Fehlerstrom-Schutzschalter ( RCBO / RCD  )  FI/LS-Schalter Typ A Bemessungsspannung 230VAC Haushalts üblich 50Hz 2-polig Bemessungsstrom 16A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Ja Mitschaltender Neutralleiter Ja Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Auslösecharakteristik B  Berührungssicher Bemessungsisolationsspannung 500V Stoßstromfestigkeit 0,25 kA Bemessungsabschaltvermögen nach IEC 60947-2 = 15KA Energiebegrenzungsklasse 3 Anschließbarer Leiterquerschnitt mehrdrähtig 0,75 bis 35qmm Anschließbarer Leiterquerschnitt eindrähtig bis 35qmm Umgebungstemperatur während des Betriebs -25...+55°C Schutzgrad IP2X / IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene Abmessungen: Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm Bauhöhe 90mm / Einbautiefe 69mm Weitere Infos und Details siehe auch weitere Bilder  Fehlerstrom-Schutzeinrichtungen FI/LS für kombinierten Kurzschlussschutz und Berührungsschutz. Die patentierten FI/LS-Schalter von Siemens - als wichtiger Bestandteil der SENTRON Schutzgeräte für die Elektroinstallation ermöglichen einen kombinierten Personen-, Brand- und Leitungsschutz in nur einem Gerät. Neben der Erfassung von Fehlerströmen bieten sie dank der integrierten Überstrom-Schutzeinrichtung auch zuverlässigen Schutz vor Kurzschluss und Überlast. Die Siemens FI/LS-Schalter als Kombination aus Fehlerstrom- und Leitungsschutzschalter zeichnen sich vor allem aus durch: 1. Erhöhte Betriebssicherheit und Anlagenverfügbarkeit dank separater Abschaltung des betroffenen Stromkreises. 2. Ob sinusförmige Wechselfehlerströme oder glatte Gleichfehlerströme  3. Zuverlässige Sicherheit bei der Installation dank standardmäßig enthaltenen Umgreif- und Berührungsschutz. 4. Werkzeugloses Lösen von der Hutschiene bzw. aus dem Sammelschienenverbund durch komfortable Schieber-Hand-Betätigung. 5. Klar ersichtliche Schaltstellungsanzeige. 6. Datamatrix-Code vorne am Gerät bietet schnell und einfach alle Infos rund um den FI/LS-Schalter. 7. Seien Sie normgerecht geschützt: Die FI/LS-Schalter entsprechen den Bestimmungen der DIN-8. Optimale Technik für Ihre Sicherheit Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.

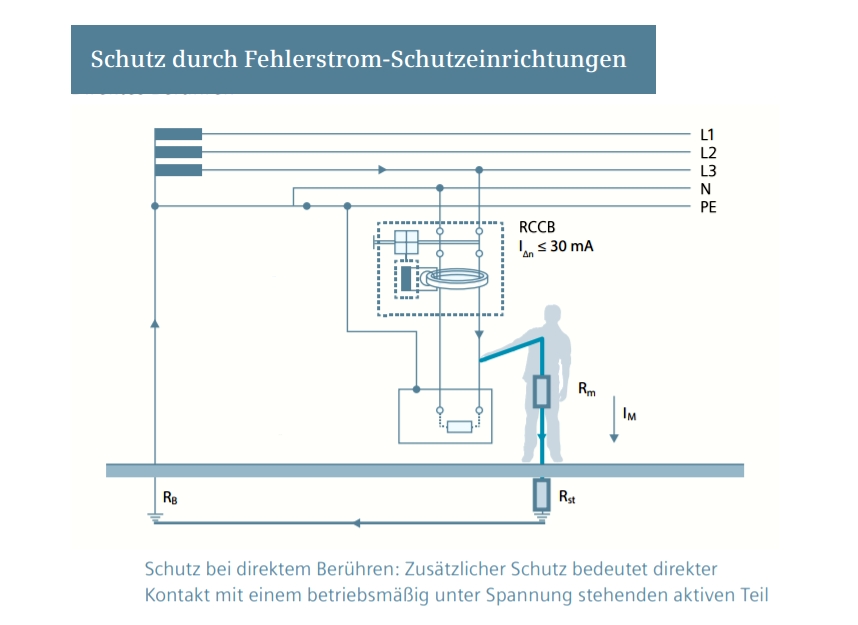

25A FI-Schutzschalter 30mA Fehlerstromschutzschalter 25A 2pol 30mA Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 25A Fehlerstromschutzschalter ( RCCB )  Bemessungsspannung 230VAC Haushalts üblich 50/60Hz  2-polig Bemessungsstrom 25A  Bemessungsfehlerstrom 0,03A = 30mA  Mit Verriegelungsvorrichtung Ja Fehlerstrom-Typ A Selektiver-Typ Nein  Berührungssicher  Bemessungsisolationsspannung 500V  Stoßstromfestigkeit 0,25 kA Kurzschlussfestigkeit (Icw) 1KA Stromstoßfestigkeit 250A Anschließbarer Leiterquerschnitt mehrdrähtig bis 25qmm  Anschließbarer Leiterquerschnitt eindrähtig bis 25qmm  Umgebungstemperatur während des Betriebs -25...+55°C Schutzgrad IP2X / IP20 Indoor in Hausverteilung Schaltschrank  Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene  Abmessungen:  Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm  Bauhöhe 90mm / Einbautiefe 69mm  Fehlerstrom-Schutzeinrichtungen (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN 0100-410 und DIN 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I-delta-n < 30mA) und Brandschutz (mit I-delta-n < 300mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 ( DIN 0664 10, 11, 30) und für F200A bis 100A UL1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen.

16A Automat Sicherungsautomat Leitungsschutzschalter 16A Automat Sicherungsautomat Automat für den Stromkasten in der Hausverteilung Charakteristik B nach DIN VDE 0641 Teil 11 für Leitungsschutz, Überlastungsschutz und Kurzschlussschutz für den Einbau in Schaltschrank auf 35mm Hutschiene  Technische Daten: Bemessungsspannung: 230V, 400V ( AC )  Schutzgrad IP20 Material:Kunststoff, Metall Farbe:grau Länge:85.00 mm Höhe :65.00 mm Breite: 18.00 mm Breite = 1TE = 1x Teileinheit = 18mm Für Hutschienenmobtage = 35mm übliche DIN-Schiene  Zusatzinfo zu TE = Teileinheit = Baubreite ( z.B. Sicherungsautomat hat auch 1TE Baubreite ) Einbaubreite 1TE der Geräte soll nach der Norm DIN 43880 zwischen 17,5 und 18,0 mm
