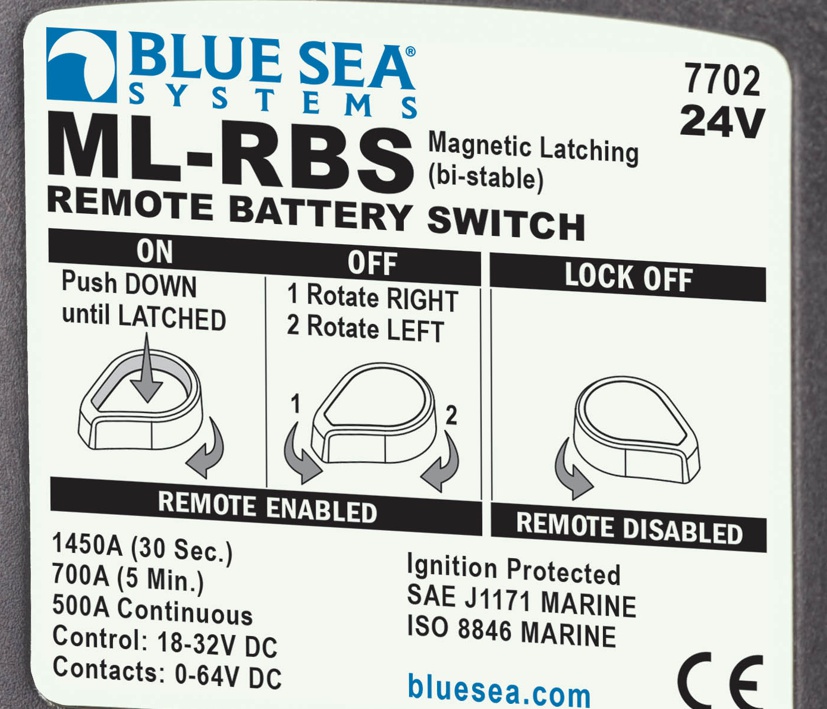

24V KFZ Relais 500A 900A 1xEIN mit M10 Schraubkontakten

12V 500A Relais Hochleistungsrelais max 700A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Jeep / Traktor / Transporter / Solaranwendung usw. Ideal verwendbar auch zum schalten großer Lasten wie Seilwinde Leistungspumpe etc.   Ideal verwendbar auch für Verstärkertechnik und Lichttechnik wo große Ströme geschaltet werden müssen  Ideal auch als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie z.B. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Ideal verwendbar als Starterrelais... für Anlasser... oder KFZ-Schütz zum schalten großer Lasten etc.   Technische Daten: 12V Hochleistungs Relais ( KFZ Schütz )  Funktion 1x Ein/Aus ( Schliesserkontakt = NO ) Im Stromlosen Zustand ist der Kontakt geöffnet  Kontaktbelastbarkeit 500A Dauerstrom / 700A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M8 Gewindeanschlüsse ( 2x DM 7,8mm )  Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe Spulenspannung: 12V ( Einsatzbereich = 9V-16,5V DC ) 12V = 0,5A Anschluss der Relaisspule über Kontaktbolzen 2x4,8mm = M5 Bolzen Spule = 34-Ohm ( 9V = 0,372A / 12V 0,497A / 13,8V = 0,753A / 15V = 0,62A ) Funktion des Arbeitskontaktes 1x Ein/Aus ( Schliesserkontakt = NO ) Anschluss des Hauptkontaktes über 2x 7,8mm (M8 ) Bolzen Bemessungslaststrom des Kontaktkreises = 500A Dauer / Peak 700A Schaltschpannung des Lastkreises 6V 12V 24V 36V 48V typisch ( Bereich 6-80Volt ) max Spannungsabfall Arbeitskontakt : 80mV Schutzgrad: IP66 Wasserfest Outdoor tauglich Kontakt schließen = 230ms / Kontakt öffnen = 30ms Temperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Abmessungen siehe auch Zeichnung weitere Bilder Kopfplatte Black = 68x68mm Befestigungsbügel = 34,5x 84,8mm Gesamtlänge mit M8 Gewindebolzen = 93mm Gesamthöhe mit Befestigungsbügel = 74mm * NEU nun auch als 200/400A Version erhältlich = Bst Nr: 47-826-08000 *

12V 200A Relais Hochleistungsrelais max 400A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Technische Daten: 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 200A Dauerstrom / 400A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw.  Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M8 Bolzen  Anschluss Hauptkontakt über Ringkabelschuhe oder U-Schuhe Anschluss der Spule Steuerkreises über 2x M5 Gewindebolzen Spulenspannung: 12V ( Einsatzbereich = 9V-16,5V DC ) 12V = 2,12A Anschluss der Relaisspule über Kontaktbolzen 2x4,8mm = M5 Bolzen Spule  ca. 6-Ohm ( 9V = 1,58A / 12V 2,12A / 13,8V = 2,45A / 15V = 2,70A ) Spule ohmsch nicht messbar vermutlich Diode oder Bauteil integriert ! Funktion des Arbeitskontaktes 1x Ein/Aus ( Schliesserkontakt = NO )Anschluss des Hauptkontaktes über 2x 7,8mm (M8 ) BolzenBemessungslaststrom des Kontaktkreises = 200A Dauer / Peak 400A Schaltschpannung des Lastkreises 6V 12V 24V 36V 48V typisch ( Bereich 6-80Volt ) max Spannungsabfall Arbeitskontakt : 100-120mV Schutzgrad: IP66 Wasserfest Outdoor tauglichKontakt schließen = 250ms / Kontakt öffnen = 40msTemperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Abmessungen siehe auch Zeichnung weitere Bilder ! Kopfplatte Black = 68x68mm ( Bef.Bohrungen : Keine nur Bügelmontage ) Befestigungsbügel = 36x 85mm Gesamtlänge mit M8 Gewindebolzen =94mm Gesamthöhe mit Befestigungsbügel = 73mm * NEU nun auch als 500/700A Version erhältlich = Bst Nr: 47-826-08500 * Optionales Zubehör erhältlich ( siehe auch Zubehör-Register )  42-772-00595 = 5m 20qmm Kabelset mit Sicherung + Sicherungshalter etc. 42-772-00585 = 5m 10qmm Kabelset mit Sicherung + Sicherungshalter etc. oder Ringschuhe für die Spule Ansteuerspule ( M-5 Bolzen ) 45-821-00730 = M5 Ringschuh Blau für Kabel bis 2,5qmm 45-821-00786 = M5 Ringschuh ROT für Kabel bis 1,0qmm oder Ringschuhe für Lastkreis ( M-8 Bolzen Kontakte ) 45-821-00130 = M8 Ringschuh vergoldet BLACK für Kabel bis 10qmm 45-821-00120 = M8 Ringschuh vergoldet ROT     für Kabel bis 10qmm 45-821-00230 = M8 Ringschuh vergoldet BLACK für Kabel bis 20qmm 45-821-00140 = M8 Ringschuh vergoldet ROT     für Kabel bis 20qmm 45-821-00580 = M8 Ringschuh vergoldet BLACK für Kabel bis 50qmm

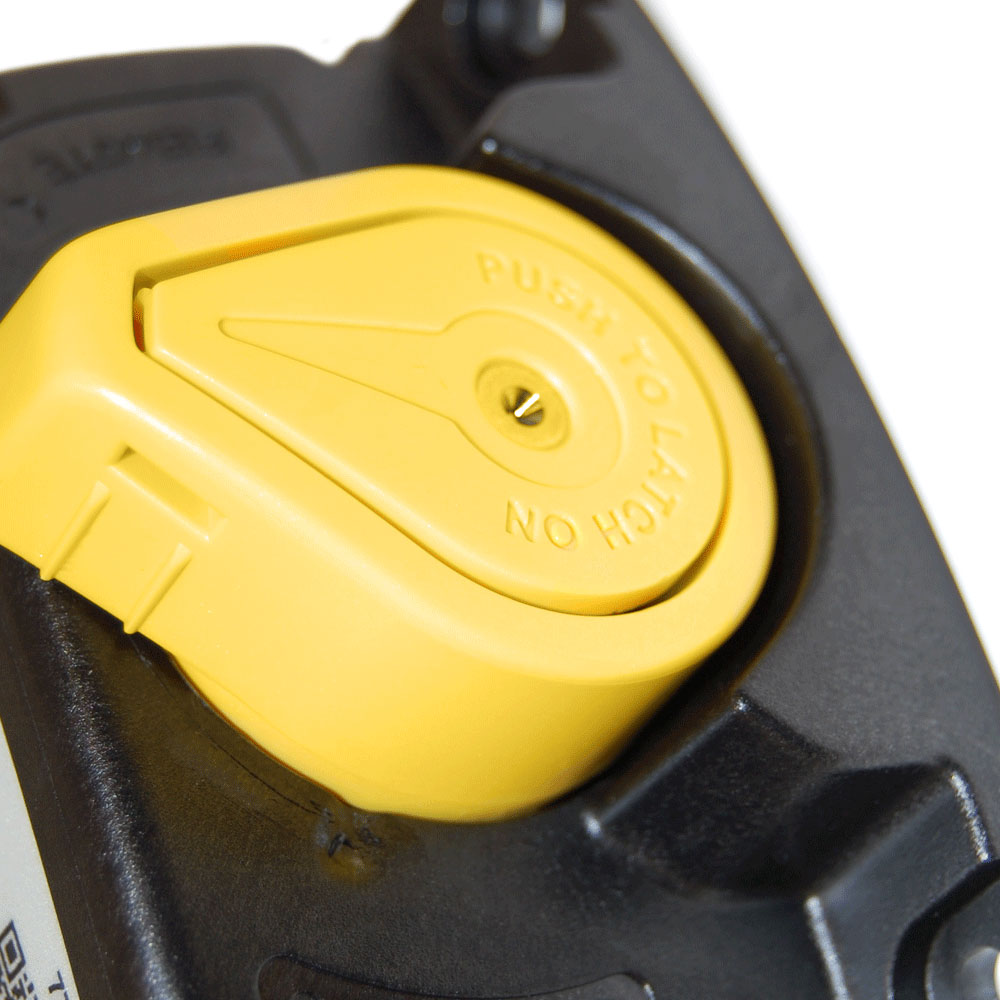

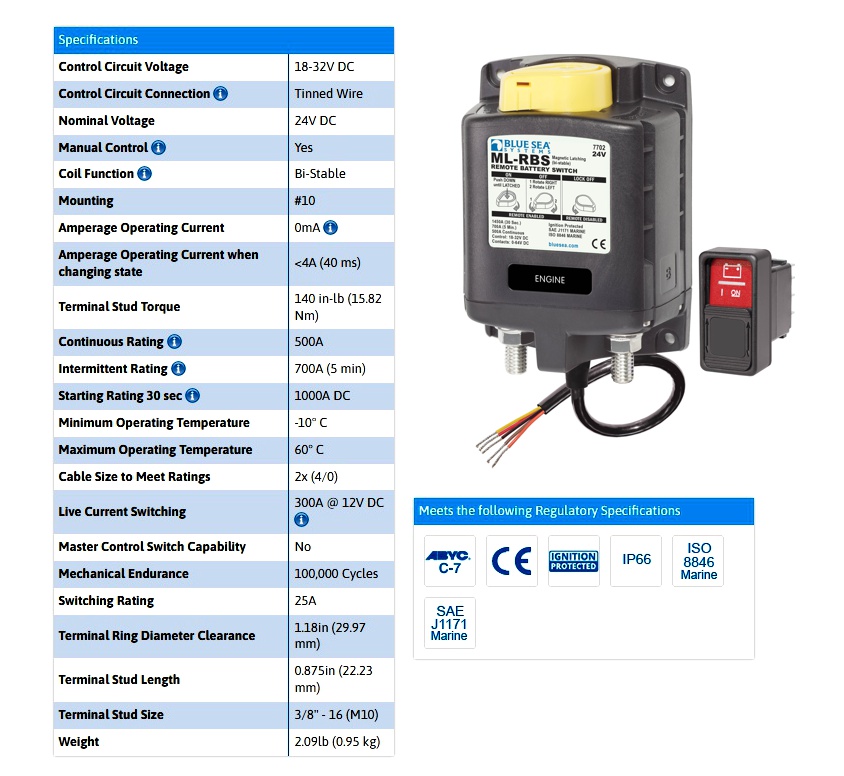

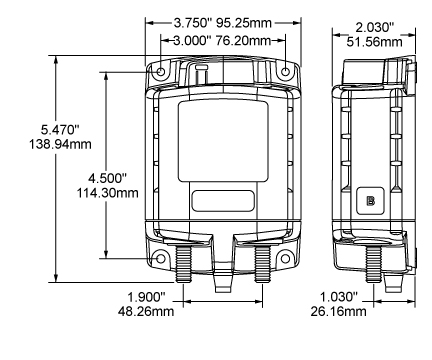

500A Hochleistungsschaltrelais für KFZ / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 700A Spitzenstrom Relais für 12V Systemspannungen Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66Temperatureinsatzbereich : -40°C .... + 85°CLieferung mit Steuerschalter ( 2145 ) Included  Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 12V DC Spulenspannung (integrierte Steuerelelektronik) Bei 12V Ansteuerung (9-15VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 700A / 5sek. kurzfristiger Spitzenstrom: 1000A / 5sek.Kontakte Einsatz typisch 12V 24V 36V 48V max 64V Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A / 700A * / 1000A *Steuerkreis über Kabellitze ( Anschlussplan siehe weitere Bilder )  Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm ( siehe auch Zeichnung weitere Bilder )  Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

12V 100A Relais Hochleistungsrelais kurzfristiger Peakstrom 180A Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 100A Dauerstrom kurzfristiger Peakstrom 180A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Leistungskontakte über 2x 6mm M-Gewinde Anschlüsse (M8) Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe am Kabel Anschluss des Steuerkreises über 2x 6,3mm Steckhülsenanschlüssen 12V Spule ca 35-ohm 360mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Drop Voltage: 0,2V at Start Abmessungen: B:46mm H:46mm L:45mm ( siehe Zeichnung ) Mit Bef.Lasche: 14x18mm mit 6mm Bohrung Zeichnungen Datenblätter siehe weitere Bilder Ringkabelschuhe für 10qm oder stärker bei uns erhältlich z.B. Nr.: 45-821-00028 und 45-821-00029
