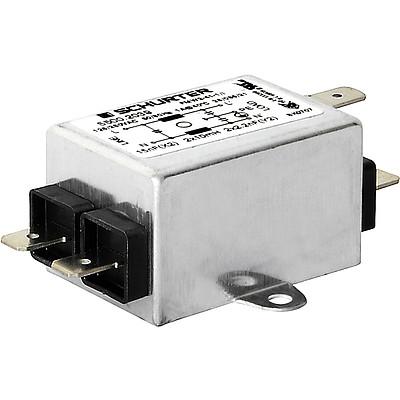

Netzfilter 10A 250V SIFI Entstör-Filter 2x0,4mH+2x0,015uF+2x 2,2nF EMV EMI RFI Filter

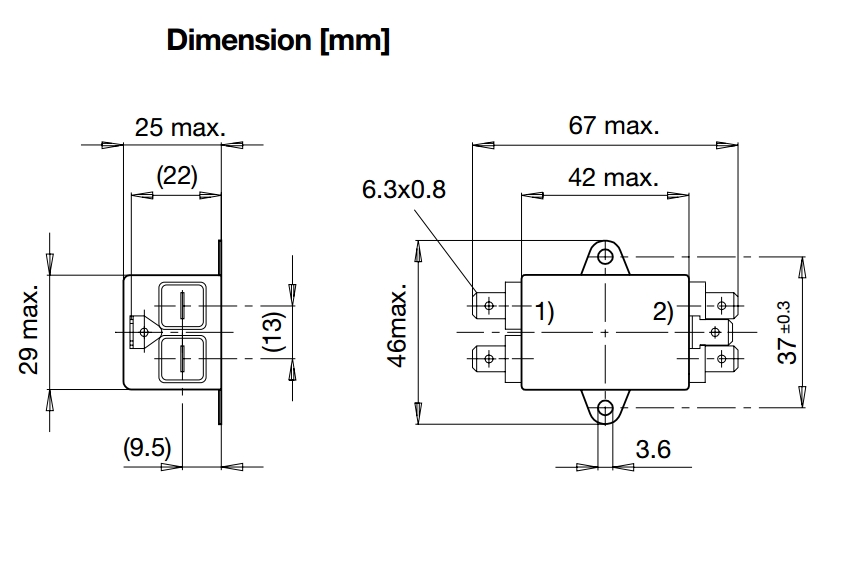

Netzfilter Funkentstörfilter mit 6,3mm Flachstecker. AC Line Filter EMI RFI. Netzfilter für den universeller Einsatz im hochwertigen Metallgehäuse zum verarbeiten direkt in die Zuleitung des zu schützenden Netzteil, Verbraucher Ideal in Verbindung mit störenden LED Netzteilen .. UKW Radio usw. Entstörkondensator mit Induktivität, XY Kondensatoren Bauform Einbau, Aufbau mit 5x 6,3mm Steckkontakten. 2-Leiter-Filter für 1-Phasen-Systeme Im Metallgehäuse vergossen, mit Befestigungslaschen, Technische Daten: Einsatzbereich typisch 220-240V AC 50Hz Nennspannung: 250Vac 50/60 Hz, Nennkapazität X2/Y2: 2x0,015µF und 2x2200 pF Spule (Induktivität): 2x10mH Anschlüsse: beiderseitige Flachstecker 6,3x0,8mm. Belastbarkeit bis 250Vac bis 1,5A bis 250VA Abmessungen Korpus: B:28mm L: 41mm  H: 23mm Abmessungen Endmaße: B: 45mm L: 67mm H: 23mm Bef.Bohrungen: 3,5mm Emfohlenes Zubehör (siehe auch Zubehör-Register) Nr.: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert ROT 0,5-1,5qmm Nr.: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau 1,5-2,5qmm

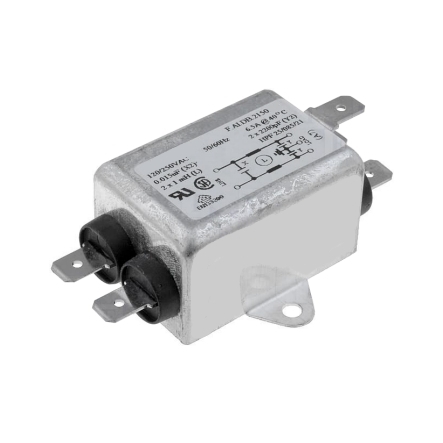

Netzfilter Funkentstörfilter mit 6,3mm Flachstecker. AC Line Filter EMI RFI Funkentstördrossel  Netzfilter für den universeller Einsatz im hochwertigen Metallgehäuse zum verarbeiten direkt in die Zuleitung des zu schützenden Netzteil, Verbraucher Ideal in Verbindung mit störenden LED Netzteilen .. UKW Radio usw. Entstörkondensator mit Induktivität, XY Kondensatoren Bauform Einbau, Aufbau mit 5x 6,3mm Steckkontakten. 2-Leiter-Filter für 1-Phasen-Systeme Im Metallgehäuse vergossen, mit Befestigungslaschen, Technische Daten: Einsatzbereich typisch 220-240V AC 50Hz Nennspannung: 250Vac 50/60 Hz, Nennkapazität X2/Y2: 2x0,015µF und 2x2200 pF Spule (Induktivität): 2x1mH Anschlüsse: beiderseitige Flachstecker 6,3x0,8mm. Belastbarkeit bis 250Vac bis 6,5A bis 1400VA Abmessungen Korpus: B:28mm L: 41mm  H: 23mm Abmessungen Endmaße: B: 45mm L: 67mm H: 23mm Bef.Bohrungen: 3,5mm Emfohlenes Zubehör (siehe auch Zubehör-Register) Nr.: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert ROT 0,5-1,5qmm Nr.: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau 1,5-2,5qmm

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen mit 0,47uF + 2X 4700pf + 1Y2 + 2 x 1mH Spule + 680KOhm Einsetzbar bis 275VAC 50/60Hz Belastbarkeit bis 16A 5x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L1   Pin-3 ( U3 ) = Eingang Nulleiter N    Pin-4 ( N4 ) = Ausgang Nulleiter N Pin-5 = PE Schutzleiter   Norm: EN133200   Abmessungen: L/H: 51mm mit Kontakten: 63mm mit M8 Stutzen = 71mm Durchmesser: 38mm / Befestigungsbolzen M8 = 7,8mm L: 10mm Temperatureinsatzbereich: -40...+100°C Ersetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Geschirrspüler, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen mit 1,00uF + 2X 27000pf + 1Y2 + 2 x 1mH Spule + 1,2MOhm Einsetzbar bis 250VAC 50/60Hz Belastbarkeit bis 16A 5x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L1   Pin-3 ( U3 ) = Eingang Nulleiter N    Pin-4 ( N4 ) = Ausgang Nulleiter N Pin-5 = C = PE Schutzleiter  = Schiene  Anschlüsse: 6,3mm Flachstecker Abmessungen: Korpus only :  Durchmesser: 41mm / Durchmessser mit Halter : 45,8mm Höhe mit Kontakten = 62,5mm / Höhe mit Bef.Lasche = 93mm PE-Lasche fest nicht abziehbar ev kürzbar mit Flex.. Säge  : 42mmErsetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A

5pol Netzfilter mit Entstörkondensator 3polig  - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Geschirrspüler, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen X2Y1 mit 0,47uF + 0,33uF ( CX) 2X 22000pf + 1Y2 + 2 x 4mH Spule + 1,2MOhm Einsetzbar bis 250VAC 50/60Hz Belastbarkeit bis 12A = 2760VA = 2760Watt 6x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1   Pin-2 ( L2 ) = Ausgang Phase L2 Pin-3 ( N1 ) = Eingang Nulleiter N 1 Pin-4 ( N2 ) = Ausgang Nulleiter N2 Pin-5 = C = PE Schutzleiter  = Schiene  Anschlüsse: 6,3mm Flachstecker Abmessungen: Korpus only : Durchmesser: 38,5mm / Länge mit Kontakten = 62mm / Länge mit Bef.Lasche = 77mm Durchmesser mit Einschiebnasen unten : 45,5mm Schienenabstand Mitte-Mitte = 25mmErsetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A

C14 Netzfilter Funkentstörfilter mit 6,3mm Flachstecker. AC Line Filter EMI RFI. Netzfilter für den universeller Einsatz im hochwertigen Metallgehäuse zum verarbeiten direkt in die Zuleitung des zu schützenden Netzteil, Verbraucher Entstörkondensator mit Induktivität, Netzfilter, Entstörfilter, Bauform Kaltgeäteeingang mit 3x 6,3mm Steckkontakten. 2Leiter-Filter für 1-Phasen-Systeme, im Metallgehäuse vergossen, mit stirnseitigen Befestigungslaschen Nennspannung: 220-240V max 250Vac 50/60 Hz, Strom Belastbarkeit: bis max. 10A Nennkapazität X2/Y2: 2x0,047µF und 2x2500pF Spule (Induktivität): 2x0,15mH Anschlüsse: Ausgang Flachstecker 6,3x0,8mm. Belastbarkeit 250Vac 10A. Abmessungen: Kaltgeräte Eingang: 51 x 23,5mm Bautiefe 49mm Bef.Bohrungen: 3,5mm Siehe Zeichnung Emfohlenes Zubehör (siehe auch Zubehör-Register) Nr.: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert ROT 0,5-1,5qmm Nr.: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau 1,5-2,5qmm

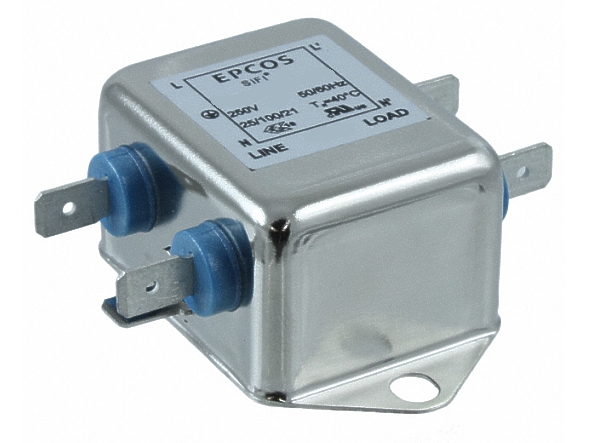

 Netzfilter mit XY Entstörkondensator mit Induktivität, Netzfilter, Entstörfilter, Bauform SIFI F Aufbau mit 5x 6,3mm Steckkontakten Funkentstördrossel 2 Leiter-Filter für 1-Phasen-Systeme, im Metallgehäuse vergossen, mit stirnseitigen Befestigungslaschen  Typischer Einsatz des Netzfilters Entstörung RF Unterdrückung und sauberes Netz für Baugruppen und Stromnetz   Schaltnetzteile Switch-mode power supplies Ladegeräte Switch-mode power supplies Schaltungen Steuerung aus der Industrie electronic Motorsteuerungen Triacsteuerungen Regler usw.  Lichtsteuerung LED PWM Triac- Thyristor Steuerungen  Telekommunikations Anwendungen Data Systems u.v.w.m.  Anschluss über 6,3mm Flachsteckhülsen  eiderseitige Flachstecker 6,3 x 0,8 mm Belastbarkeit bis 250V AC/DC bis 3A = bis 750VA Nennspannung: 250Vac 50/60 Hz IEC-Klimakategorie: 25/100/21 Temperaturbereich: -25 bis +100 °C Ableitstrom: max. 0,369mA Nennkapazität X2/Y2: 2x0,1µF und 2x4700 pF Spule (Induktivität): 2x1,5mH. Anschlüsse: beiderseitige Flachstecker 6,3x0,8mm.  Wir empfehlen hierzu noch ein Überspannungsschutz ZNOR Varistor mit 250VAC   Abmessungen siehe auch Zeichnung ( weitere Bilder )   Korpus: 35 x 44 x 26mm Endmaße: 64 x 61 x 26mm Bef.Bohrungen: 5,3mm   Weiteres optionales Zubehör wie ZNO Varistor und Steckverbinder siehe unten im Zubehör Register

Netzfilter mit XY Entstörkondensator mit Induktivität, Netzfilter, Entstörfilter, Bauform SIFI F Aufbau mit 5x 6,3mm Steckkontakten.   2 Leiter-Filter für 1-Phasen-Systeme, im Metallgehäuse vergossen, mit stirnseitigen Befestigungslaschen  Typischer Einsatz des Netzfilters Entstörung RF Unterdrückung und sauberes Netz für Baugruppen und Stromnetz  Funkentstördrossel Schaltnetzteile Switch-mode power supplies Ladegeräte Switch-mode power supplies Schaltungen Steuerung aus der Industrie electronic Motorsteuerungen Triacsteuerungen Regler usw.  Lichtsteuerung LED PWM Triac- Thyristor Steuerungen  Telekommunikations Anwendungen Data Systems u.v.w.m.  Anschluss über 6,3mm Flachsteckhülsen  eiderseitige Flachstecker 6,3 x 0,8 mm Belastbarkeit bis 250V AC/DC bis 20A = bis 5000VA Nennspannung: 250Vac 50/60 Hz IEC-Klimakategorie: 25/100/21 Temperaturbereich: -25 bis +100 °C Ableitstrom: max. 0,369mA Nennkapazität X2/Y2: 2x0,1µF und 2x4700 pF Spule (Induktivität): 2x0,43mH Anschlüsse: beiderseitige Flachstecker 6,3x0,8mm.  Wir empfehlen hierzu noch ein Überspannungsschutz ZNOR Varistor mit 250VAC   Abmessungen siehe auch Zeichnung ( weitere Bilder )  Korpus: 48 x 45 x 26mm Endmaße: 74 x 45 x 26mm Bef.Bohrungen: 5,3mm   Weiteres optionales Zubehör wie ZNO Varistor und Steckverbinder siehe unten im Zubehör Register
