- Bestell-Nr.: 43-890-01960
22V Trafo Ringkerntransformator mit 160VA Leistung Eingang: 230Vac typisch 50Hz... mehr
Produktinformationen "22VAC Ringkerntrafo 22V Trafo 160VA 2x22VAC oder 44VAC"
22V Trafo Ringkerntransformator mit 160VA Leistung
- Eingang: 230Vac typisch 50Hz +/-10% ( 207...253VAC)
- Eingang zu Ausgang galvanisch getrennt
- Leistung / Belastbarkeit 160VA
- Ausgang: 2x 22Volt AC Wechselspannung 2x 3,64A
- 2-Ausgangswicklungen = 4-Drähte
- Ausgangsstrom: 2x 3,64A = 2x 3640mA
- Erfüllt Normen EN61558
- Schutzart IP00
- Isolationsklasse: TA40/E
- Farben der Anschlußdrähte
- Anschlüsse: 2x Gelb = 230VAC Eingang
- Ausgangswicklung-1 = 22VAC Grün-Rot
- Ausgangswicklung-2 = 22VAC Braun-Blau
- Leerlaufstrom, typ. (230V): 10mA
- Kernverlust, typ.: 0,97W
- Kupferverlust, typ. (120°C): 20,8W
- Durchmesser: 105mm
- Höhe: ca 44mm
- Gewicht: 1,7kg
Lieferung inkl. Befestigungssatz
- 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
Zusatzinformationen :
- 2x 22Volt Universal Ringkern Transformator für Anwendungen aller Art
- ersetzt u.a. auch die Ringkerntrafo von Polytronik 859632 mit 2x21Volt AC ( 21V-0-21V )
- ersetzt u.a. auch die Ringkerntrafos andere Hersteller mit 2x23Volt AC ( 23V-0-23V )
- Ideal für Neuaufbnau oder auch als Ersatztrafo für die Steuerungstechnik,
- auch oft eingesetzt in Garagentor-Steuerungen, Verstärker, Baugruppen der Beleuchtungstechnik usw.
- Ausgang: 4 x 200mm Drähte für die 2 Wicklungen (2x24V)
- Nebeninformation: Es können auch 2 Ausgangsdrähte zusammen geschaltet werden z.B.

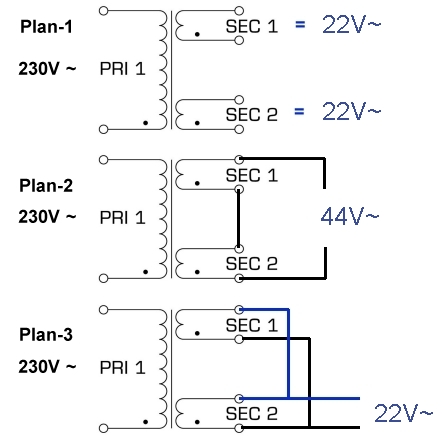

- Mögliche Beschaltungen ( siehe auch weitere Bilder )
- 160VA mit 1x 22Volt AC mit max 1x 7,27A
- 160VA mit 2x 22Volt AC mit max 2x 3,64A
- 160VA mit 1x 44Volt AC mit max 1x 3,64A
- 160VA 22V--0V--22V
- 160VA 21V--0V--21V
