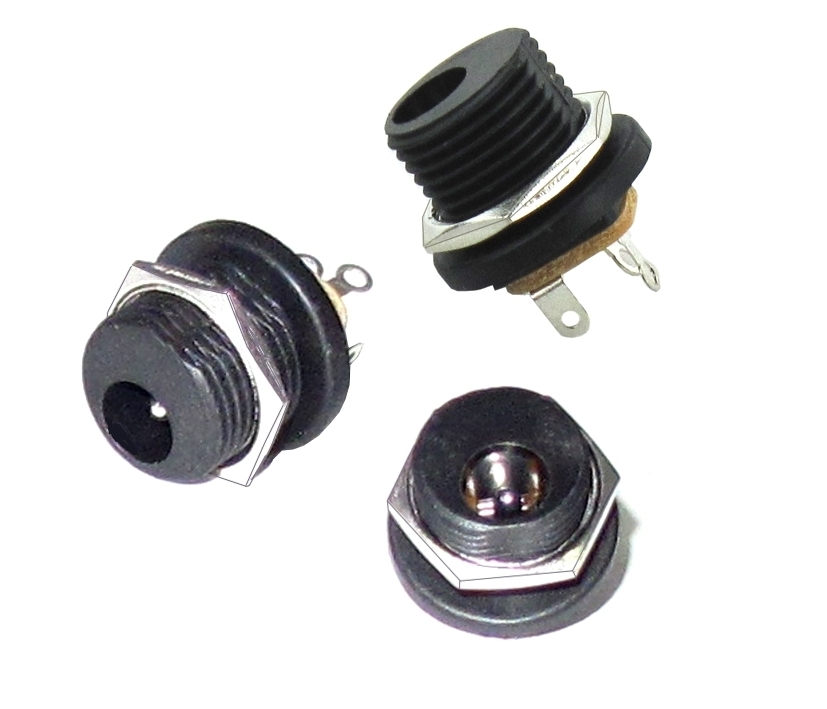

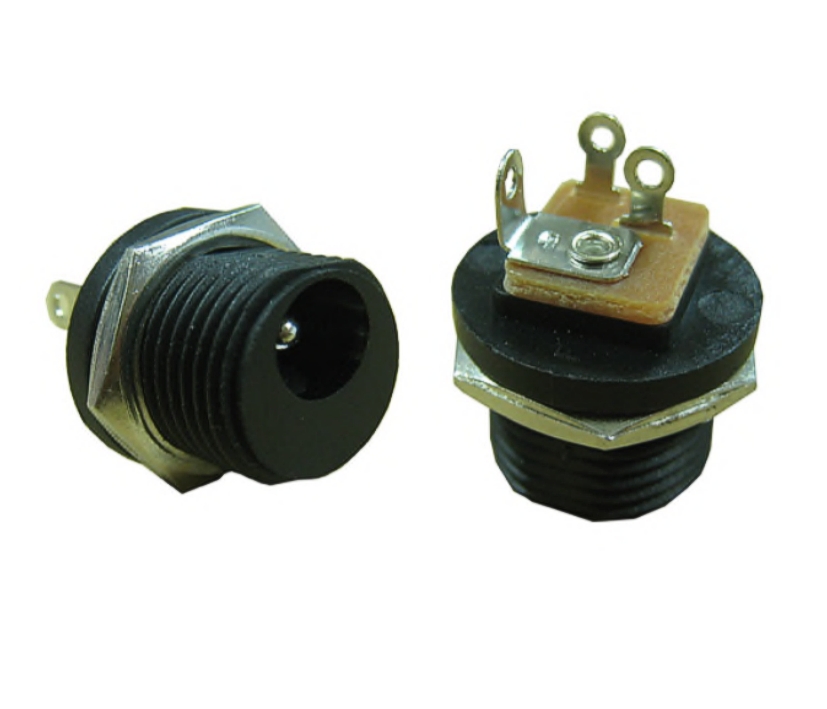

5,5x2,1mm Hohlstecker Buchse Einbaubuchse rund isoliert

5,5x2,1mm Hohlstecker Buchse Einbaubuchse rund isoliert

• Kunststoff vollisoliert mit

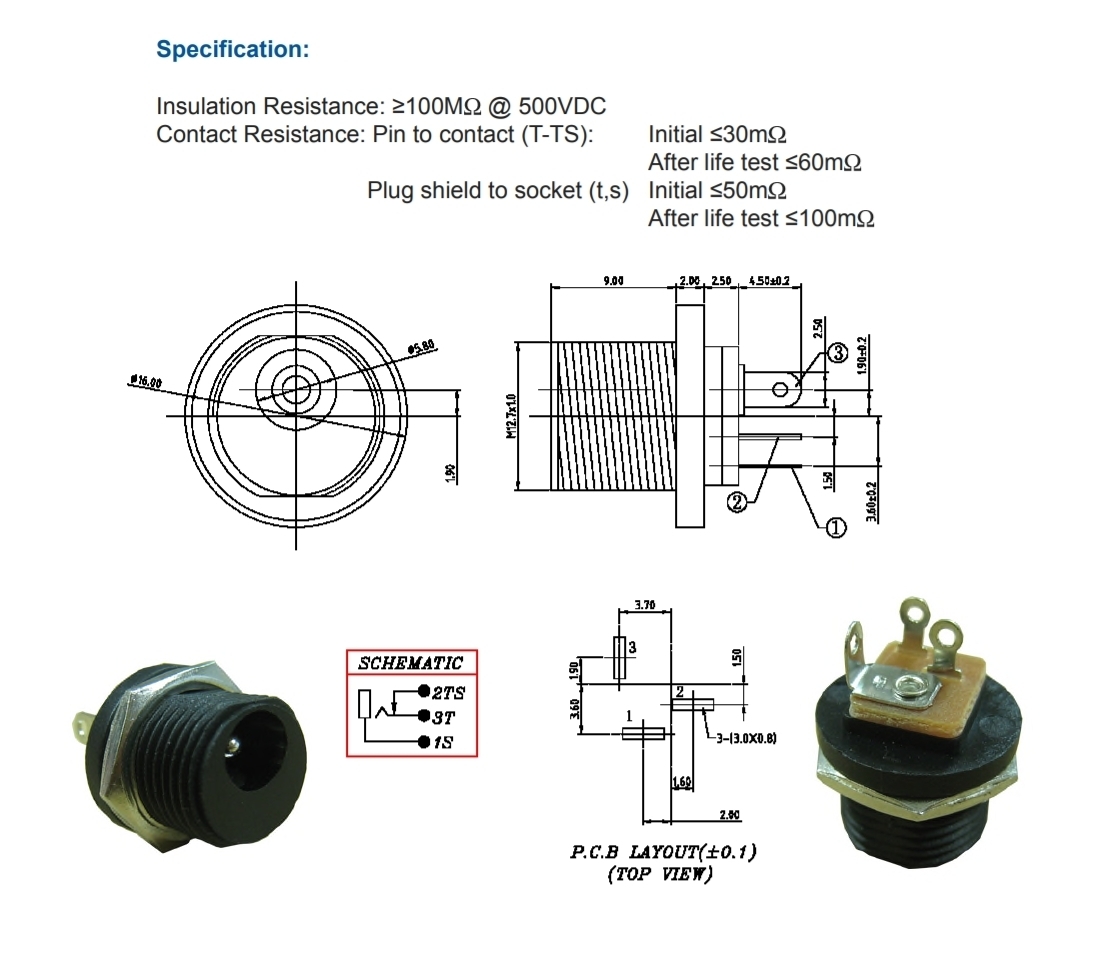

• 3-Lötkontakte mit integriertem Schaltkontakt ( Öffnerkontakt  siehe auch Zeichnung weitere Bilder )
• Kunststoff vollisoliert mit Überwurfmutter für die Zentrafbefestigung

• Kontaktbereich :

• Einbau-Buchse für Hohlstecker mit Durchmesser 5,5mm / Innenstift: 2,10mm

• Innnen-Durchmesser der Buchse : 5,8mm / Innenstift : 2,0mm ( Datenblatt C = 1,96mm )

• 3 Lötkontakte mit integr. Schaltkontakt ( Bei Verwendung mit DC = Masseöffner wenn Stecker gesteckt )

• Spezifikation Kontakt Rating 12V 1A / 30V 0,5A  verwendbar für DC oder AC

• Resistance : 30mOhm / After life test <60mOhm / Plug shield to sockets Initial <50mOhm / Alter life test < 100mOhm

• Isolation Resistande 100Mohm @ 500VDC

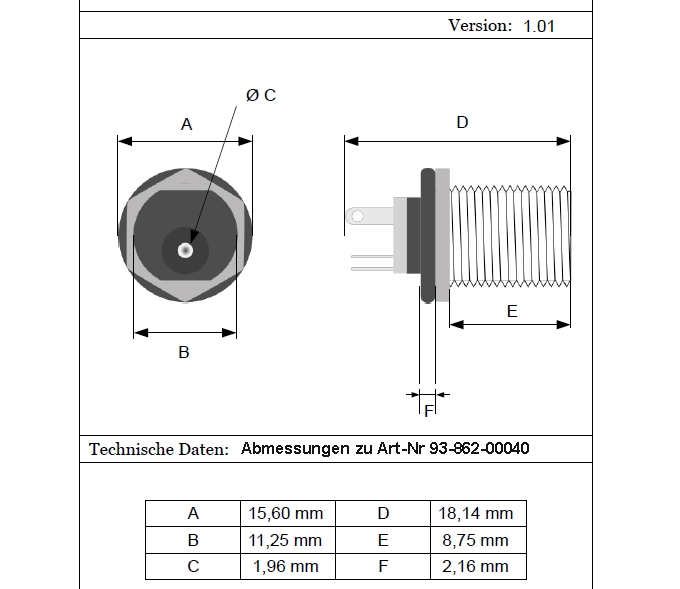

• Abmessungen siehe auch Zeichnung weitere Bilder
• B = Einbau-Durchmesser: 11,4mm gemessen runde Seiten  ( lt. Datenblatt = 11,25mm )
•       Einbau-Durchmesser:  10,2mm gemessen flache Seiten ( Datenblatt = k.A. )
• A = Durchmesser Wulst hinten: 15,5mm gemessen ( lt. Datenblatt = 15,6mm = max 16,00mm )
•        Wulsthöhe : 1,85mm ( lt. Datenblatt max 2,0mm )
• E = Gewinde bzw. Halslänge: 8,76mm gemessen ( (lt. Datenblatt = 8,75mm max 9,0mm )
•        Stärke der Überwurfmutter ca. 1,6mm gemessen ( Datenblatt = k.A. )
•        daher geeignet für Wandungen bis 7,0mm
• D = Gesamtlänge mit Lötkontakten : 18,00mm ( lt. Datenblatt = D max 18,14mm )

ZUSATZINFO - Diese Einbaubuchse ist wie folgt erhältlich :

• Art-Nr 93-862-00040 = Einbaubuchse  2.1 / 5,5mm Rund Kunststoffgewinde isoliert
• Art-Nr 93-862-00050 = Einbaubuchse  2.5 / 5,5mm Rund Kunststoffgewinde isoliert
